Текст из файла (страница 2)

Вследствие того, что на данной операции выполняется несколько переходов с применением различного инструмента выбираем для расчета точности переход с наиболее высокими требованиями обеспечения точности размеров.

Сверление отверстия под резьбу М4 с соблюдением межцентрового расстояния с допуском 0,18 мм.

На точность обработки влияет ряд технологических факторов, вызывающих общую погрешность обработки εО, которая не должна превышать допуск δ выполняемого размера при обработке заготовки, т.е. ε0 ≤ δ.

1.Для расчета точности приспособления εпр следует пользоваться формулой:

(8)

δ – допуск выполняемого размера, δ = 0,18мм.;

– коэффициент, учитывающий отклонение рассеяния значений составляющих величин от закона нормального распределения;

– коэффициент, учитывающий уменьшение предельного значения погрешности базирования при работе на настроенных станках,;

– коэффициент, учитывающий долю погрешности обработки в суммарной погрешности, вызываемой факторами, не зависящими от приспособления, ;

– погрешность базирования заготовки в приспособлении (в данном случае нет отклонения фактически достигнутого положения заготовки от требуемого)

– погрешность закрепления заготовки, возникающая в результате действия сил зажима;

– погрешность установки приспособления на станке;

– погрешность положения заготовки, возникающая в результате износа установочных элементов приспособления;

– погрешность от перекоса (смещения) инструмента;

– экономическая точность обработки;

По формуле 5 определяем:

Это значение допуска должно соответствовать техническому требованию 1 на чертеже приспособления.

2. Технологическая часть

2.1 Анализ чертежа детали «Держатель» и ее технологичности

Чертёж детали представлен с достаточным количеством видов, разрезов и выносных элементов. Все необходимые размеры нанесены и защищены допусками. Допуски формы и расположения поверхностей в пределах поля допуска на размер.

В целом чертеж выполнен правильно.

Конструкция держателя имеет несложную форму, исключением является сложное отверстие со стороны лыски. Для его обработки необходимо применение специального комбинированного инструмента.

К детали предъявлены сравнительно невысокие требования к точности размеров (до 12 квалитета) и шероховатости поверхностей (до Rа 6,3). Также предъявлены высокие требования обеспечения перпендикулярности поверхностей (0,02).

Большинство размеров заданных на чертеже можно измерить непосредственно, но есть и исключения. К ним относятся межосевые расстояния отверстий.

При закреплении детали в большинстве случаев используем в качестве базы ось держателя (базирование в самоцентрирующих приспособлениях).

Корпус является жестким.

Учитывая, написанное выше, приходим к выводу, что деталь технологична.

2.2 Выбор исходной заготовки

Материал заготовки задан конструктором ЛС 59-1 ГОСТ 15527-2004.

Выбор заготовки зависит от формы детали и ее размеров, исходного материала, типа и вида производства, наличия необходимого оборудования, требования к качеству готовой детали, экономичности изготовления. Существуют различные способы получения заготовок. Анализируя чертеж, отметим что деталь имеет небольшие габариты и несложную форму, в качестве заготовки можно выбрать прокат калиброванный.

Рис 3. Заготовка

2.3 Проектирование технологического маршрута «Держатель»

Проектирование технологических процессов (ТП) механической обработки начинается с изучения служебного назначения детали, технических требований к ней, норм точности и программы выпуска, анализа возможности предприятия по обработке данной детали.

Проектирование ТП представляет собой многовариантную задачу, правильное решение которой требует проведения ряда расчетов. В начале проектирования предварительно устанавливаются виды обработки отдельных поверхностей заготовки и методы достижения их точности, соответствующие требованиям чертежа, серийности производства и существующего на предприятии оборудования.

При низкой точности исходных заготовок ТП начинается с черновой обработки поверхности, имеющей наибольшие припуски. При этом в самую первую очередь снимается припуск с тех поверхностей, на которых возможны дефекты с целью скорейшего отсеивания брака.

Таблица 3

Дальнейший маршрут строится по принципу обработки сначала грубых, а затем более точных поверхностей. Наиболее точные поверхности обрабатываются в последнюю очередь.

В конце маршрута выполняются и второстепенные операции (сверление малых отверстий, нарезание крепежной резьбы, снятие фасок, заусениц и т.д.). Наиболее легко повреждаемые поверхности обрабатываются на заключительной стадии ТП.

Маршрут технологии изготовления платформы представлен в виде таблицы 3, где также обозначены технологические базы.

2.4 Расчет припусков на обработку

Минимальный припуск на обработку поверхностей вращения определяется по формуле:

zi min = 2*(Rzi-1 + hi-1 + ), (9)

где Rzi-1 – шероховатость поверхности на предшествующем переходе или операции, мкм;

hi-1 – толщина дефектного поверхностного слоя, полученного на предшествующем переходе или операции, мкм;

i-1 – суммарное пространственное отклонение обрабатываемой поверхности, полученного на предшествующем переходе или операции, мкм;

I - погрешность установки заготовки на выполняемом переходе, мкм.

Минимальный припуск при последовательной обработке поверхностей

zi min = Rzi-1 + hi-1 + ;

Для определения минимальных припусков первоначально составляем размерные схемы для линейных и диаметральных размеров. Все параметры составляющие величину припусков выбираем из соответствующих таблиц[2]и [3].

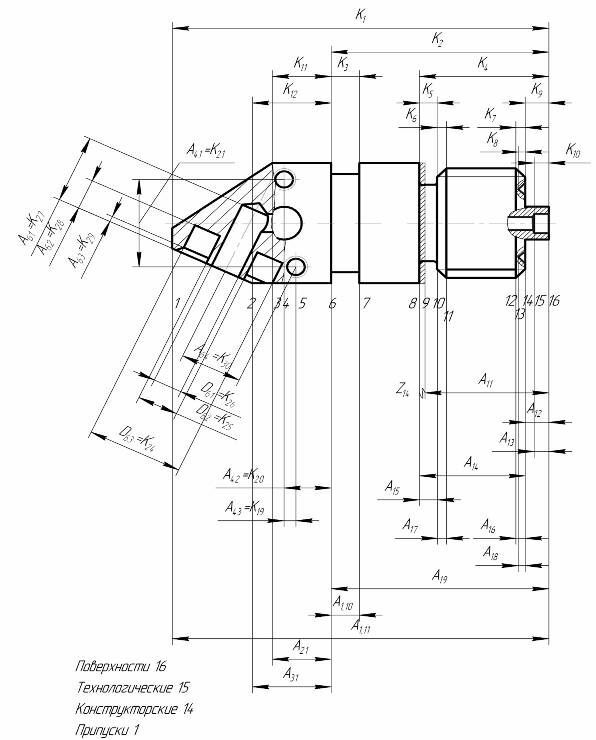

Рис 4. Размерная схема технологического процесса изготовления держателя (продольное направление)

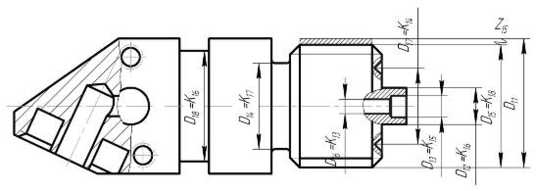

Рис 5. Размерная схема технологического процесса изготовления платформы (радиальное направление)

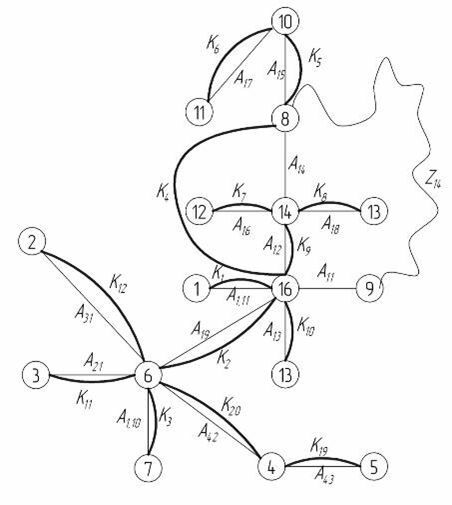

Рис 6. Граф технологических размерных цепей

Расчет припусков на обработку производим по вышеуказанной формуле (9) и сводим их в таблицу 4.

Таблица 4 Расчет припусков на обработку

При определении продольных припусков в качестве выбираем отклонение от перпендикулярности ,торцовое биение. Параметры шероховатости, величины дефектного слоя и погрешность установки в трехкулачковом патроне выбираем из соответствующих таблиц[3].При определении продольных припусков погрешность закрепления не учитываем т.к. она входит в допуск на размер.

Продольные припуски

Z14=100+100+120=320мкм;

При определении радиальных припусков в качестве выбираем радиальное биение.

Z15=2*( )=650мкм.

2.5 Размерный анализ технологического процесса

Составляющими звеньями в технологических размерных цепях обычно является технологические размеры, которые указаны в технологической документации (размеры исходной заготовки; все размеры получаемые при механической обработке). Технологические размеры могут совпадать с размерами, указанными на чертеже, т.е. с конструкторскими размерами. В таком случае говорят, что конструкторские размеры выдерживаются непосредственно.

При несовпадении технологического размера с конструкторским необходимо выявить размерную цепь, в которую входит рассматриваемый конструкторский размер и технологические размеры, необходимые для его выполнения. В этом случае замыкающими звеньями в технологических размерных цепях являются конструкторские размеры, но могут быть и припуски на обработку. Мы последовательно рассматриваем размерные цепи с одним неизвестным технологическим размером и рассчитываем номинальный размер и отклонения этого звена

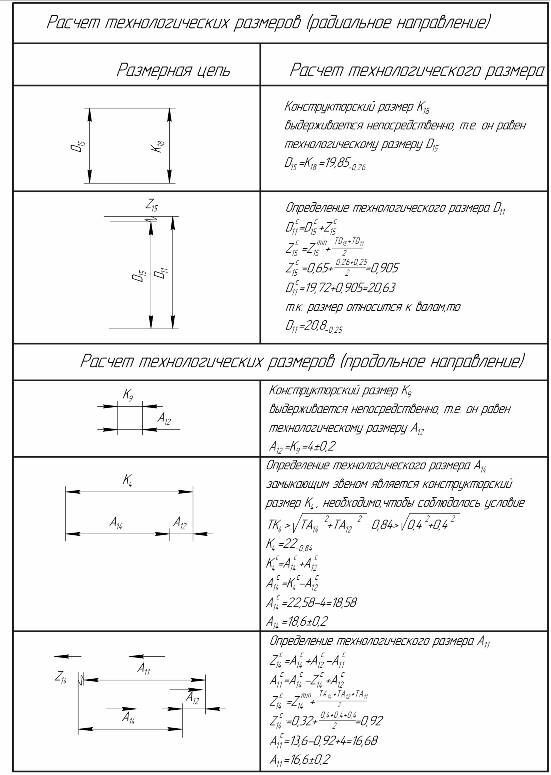

Таблица 5

Исходными данными для размерного анализа являются:

1. Чертеж детали;

2. Чертеж исходной заготовки;

3. Технологический процесс обработки заготовки.

Размерный анализ производим в соответствии с методикой изложенной в [3,стр 5]

Размерные схемы представлены выше. Граф технологических размерных цепей изображен выше (рис 4). Расчет технологических размеров представлен в виде таблицы 5. Расчет производим только для тех размеров, которые не выдерживаются непосредственно. Все остальные размеры выдерживаются непосредственно и следовательно равны соответствующим им конструкторским размерам.

2.6 Определение режимов резания

Основное внимание, как потребителей, так и производителей всегда сосредоточено на постоянном повышении эффективности металлорежущих станков: увеличении производительности обработки, повышении уровня точности, гибкости и надежности. Главным, при соблюдении необходимых требований, остается максимальное снижение себестоимости обработки детали, что в наше время достигается повышением уровня автоматизации и интенсификации режимов резания.

Наиболее эффективным методом снижения себестоимости обработки является использование числового программного управления (ЧПУ). К числу тенденций развития станков с ЧПУ относят концентрацию операций на одном станке и совмещение ряда операций во времени (одновременная обработка несколькими инструментами). Это позволяет производить на одном станке комплексную обработку сложных по конфигурации деталей при многократном сокращение оперативного времени и всего производственного цикла изготовления деталей. Что дает существенную экономию в производственных площадях и капитальных вложениях. Современное оборудование, в зависимости от его технических возможностей, материала заготовки, инструмента, необходимой точности изделия и других требований потребителя, способно само выбирать наиболее экономически выгодные режимы механообработки. Также этим станкам присуще использование адаптивной (самонастраивающейся) системы управления, то есть системы, которая обеспечивает автоматическое приспособление процесса обработки заготовки к изменяющимся условиям обработки (непрерывно меняющимся режущим свойствам инструмента, неопределенности свойств всей технологической системы, разбросу припусков и твердости для каждой заготовки для обрабатываемой партии и др.). Адаптивные системы управления на основе получаемой информации, увеличивая или уменьшая толщину снимаемого с заготовки припуска, позволяют поддерживать постоянным предельное значение какого-либо заданного параметра обработки (например, силы резания или оптимальной точности).

Токарная операция 030:

Станок Токарный шестишпиндельный автомат 1Б240-6, N=17кВт, n=101-1820.

1. Глубина резания: t = 1мм;

2. Поперечная подача по табл. 11 [30,Т.2,стр.266] для данной глубины резания 0,6-1,2 мм/об, но с учётом имеющихся подач на станке принимаем:

S= 1 мм/об:

3. Скорость резания определяется по формуле:

(10)

Период стойкости инструмента принимаем: Т=60 мин.

Значения коэффициентов: СV 328; m = 0,28; x = 0,12; y = 0,5– определены по табл. 17 [30,Т.2,стр.269].
