l=137000 м; внутренний диамет D=1,195 м; К_экв=0,06 мм;

Р_ср=4,72 МПа.

Методом подбора из выражения (1) найдем коэффициент а.

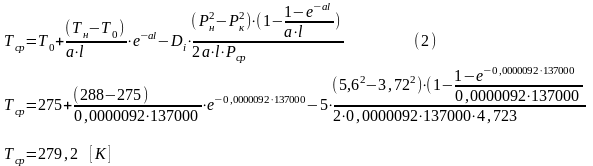

Подставив коэффициент а в выражение (2), найдем среднюю температуру газа на перегоне.

а=0,0000092,

тогда

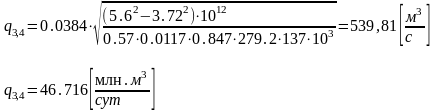

Зная среднюю температуру газа на перегоне, найдем суточную пропускную способность.

Теперь найдем коэффициент гидравлического сопротивления

Е – коэффициент гидравлической эффективности принимается равным 0,95, если на газопроводе имеется устройства для периодической очистки внутренней полости трубопроводов;

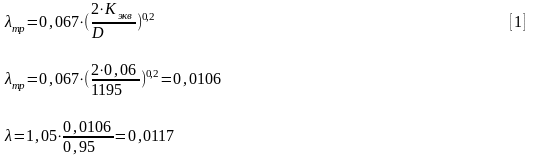

_тр – коэффициент сопротивления трения, который считается по формуле:

Теперь найдем проектную пропускную способность 1-ой и 2-ой нитки:

Аналогично найдем проектную пропускную способность 3-ей и 4 нитки:

Суммарная суточная проектная пропускная способность:

В Таблице 1.3 приведена проектная и технически возможная пропускная способность и производительность участка Ухта-Грязовец по периодам года.

Таблица 1.3

Режим	Кол-во дней	Коэффициент использования пропускной способности	Пропускная способность, млн.куб.м/сут		Производительность, млрд.куб.м.
			проект	технически возможная	сезонная		годовая
					проект	технически возможная	проект	технически возможная
Зимний	151	0,95	274,619	248,6	39,394	35,662	93,906	82,235
Среднегодовой (межсезонье)	122	0,95	270,504	237,3	31,351	27,503
Летний	92	0,95	264,998	218,2	23,161	19,071

1 .1.3 Марка и число газоперекачивающих агрегатов, установленных на компрессорных станциях

Найдем число ГПА необходимых для перекачки проектного числа пропускной способности:

Для первой нитки на станции Ухта число агрегатов найдем по следующей формуле:

г де q_a1 – номинальная производительность агрегата ГТ-6-750 с нагнетателем Н-300-1,23 при стандартных условиях

Вывод: необходимо установить 3 агрегата ГТ -6-750

Аналогично найдем число ГПА необходимых для перекачки проектного числа пропускной способности на других нитках и станциях. Данные расчетов занесем в таблицу 1.4.

Таблица 1.4

Но количество ГПА установленных на станциях отличается от проектного. Количество агрегатов установленных на станциях указанно в таблице 1.5.

Таблица 1.5

Из вышеприведенных данных следует вывод: так как рассматриваемый газопровод отличается от проектного наличием отборов по трассе, количеством нагнетательных машин установленных на КС, наличием ограничений по давлению на линейных участках, в результате получается разная нагрузка как на сам газопровод так и на нагнетательные машины.

Возникает задача перераспределения газа между 1) Компрессорными цехами 2) газопроводами.

Задача перераспределения газа между компрессорными цехами решается путем использования перемычки перед узлом подключения, а задача перераспределения газа между газопроводами решается путем использования перемычки после узла подключения

1.1.4 Пропускная способность перемычек

Пропускная способность перемычки:

где: Р_н и Р_к – давление в месте присоединения перемычки к первой и второй нитке газопровода соответственно, l длина газопровода.

Аналогично находим пропускную способность других перемычек, кроме перемычки между 3-ей и 2-ой нитками, вблизи КС Нюксеница, особенностью которой является соединение всасывающей линии 3-ей нитки с нагнетательной линией 2-ой.

Рассчитаем пропускную способность этой перемычки.

Данные расчетов других перемычек на всасывающей линии приведены в таблице 1.6.

Таблица 1.6

Данные расчетов других перемычек на нагнетательной линии приведены в таблице 1.7.
