В проекте прямой фонд заработной платы основных рабочих участка может быть рассчитан и укрупнено по суммарной трудоемкости планируемой производственной программы по изготовлению всей номенклатуры на участке:

Фпр =

где Чср - средняя часовая тарифная ставка основных рабочих данного участка, руб

Фпр =

Среднемесячная заработная плата одного рабочего в рублях определяется делением месячного (годового) фонда зарплаты на списочное число рабочих:

Зср = Фг/12Рсп,

где Фг - годовой фонд заработной платы;

Зср = 2648400 / 12 · 20 = 11035 руб.

Планирование себестоимости, цены, прибыли и рентабельности

При планировании себестоимости определяют издержки производства не только в целом на предстоящий период, но и на единицу продукции. Метод установления себестоимости единицы продукции называется калькуляцией.

Полная (плановая) себестоимость единицы продукции определяется по формуле:

где М - затраты на сырье и основные материалы;

З_о - основная заработная плата;

К₁ - косвенные затраты цеха %, К₁ = 530%;

К₂ - общезаводские расходы %, К₂ = 250%;

З_д - дополнительная заработная плата;

- начисления по социальному страхованию 26 %;

- дополнительная заработная плата основных рабочих.

Завершающим этапом экономического обоснования оптимального варианта технологического процесса является использования метода приведенных затрат.

З_о = 73,37 руб.

З_д = 0,05 · З_о = 0,05 · 73,37 = 3,67 руб.

М = 20564,4/ 60 = 342,74

Планируемая прибыль от реализации изделий рассчитывается как разность межу оптовой ценой и полной себестоимостью:

П =

где Цо - оптовая цена предприятия изделия принимается по заводским данным или находится по формуле:

Ц_о =

где Р - рентабельность данного изделия, принимается равной 15-40%

Ц_о =

П =

Общая рентабельность производства в процентах определяется:

Р_о =

где - среднегодовая стоимость основных производственных фондов;

- нормируемые оборотные средства.

Р_о =

Окончательно вопрос о внедрении новой технологии и организации производства решается после определения срока окупаемости капитальных затрат. В общем виде он представляет собой отношение величины капитальных вложений к полученной экономии:

2. Разработка и конструирование средств технологического оснащения

2.1 Описание работы приспособления

Приспособление для контроля биений наружных и внутренних поверхностей деталей состоит из основания 1, на котором установлено кольцо 9, призма 8, каретка 3. Каретка перемещается по направляющему винту 2, на нем установлен корпус 4, с которым шарнирно соединен кронштейн 5 с рычагом 6 и индикатором. Плита с низу имеет наклонную поверхность, в результате чего деталь по действием собственного веса базируется на призме. При контроле деталь поворачивается вокруг своей оси, и по отклонению индикатора судят о величине радиального биения наружной поверхности относительно внутренней.

2.2 Расчет приспособления на точность

Произведем расчет на точность приспособления, т.е. определим суммарную погрешность измерения.

Суммарную погрешность составляют следующие погрешности: Установки контролируемых деталей на установочные элементы; передаточных средств (элементов); установочных мер, используемых для настройки измерительных средств; свойственные данному методу измерения, вызываемые неточностью отсчета по шкале измерительного прибора, температурными колебаниями и др.; вызванные нарушением первичной настройку и измерительных средств.

Погрешность установки - отклонение фактически достигнутого положения контролируемой детали или изделия при установке от требуемого - величина комплексная, состоит из:

_{у.э. -} погрешности изготовления установочных элементов и их расположения на корпусе приспособления. Не влияет на процесс измерения _у.э.= 0

_{Б -} погрешности базирования, возникающие вследствие неточности изготовления измерительных и установочных баз контролируемых деталей в пределах заданных допусков, а также наличия зазора между базовой поверхностью детали и призмой. Установочный элемент - призма неподвижна, поэтому эксцентриситет e = 0, а погрешность базирования _Б = 0.

_{с -} погрешности смещения измерительной базы контролируемой детали относительно рабочих поверхностей установочного элемента, т.е. смещения от заданного положения. В нашем случае не произойдет смещения измерительной базы от заданного положения, так как контролер всегда поджимает внутреннюю базовую поверхность к установочным элементам и тем самым препятствует измерительному усилию, создаваемому пружиной. Поэтому _с = 0.

_{з -} погрешности закрепления. В конструкции приспособления отсутствуют зажимные элементы, следовательно, _з = 0

Погрешность передаточных устройств состоит из двух видов:

_{р -} систематической погрешности, из-за неточности изготовления передаточных элементов (рычагов и других деталей).

Суммарная погрешность рычажных передач равна сумме составляющих погрешностей:

_рд - погрешность от неточности изготовления длин плеч рычагов, в нашем случае равна:

_{ру -} погрешность от неточности углового расположения плеч рычагов:

при малых перемещениях

_{рп -} погрешность от непропорциональности перемещения рычагов находим по формуле:

(для нашего случая ), тогда:

_{рс -} погрешность от перемещения точки контакта рычагов, находим по формуле:

Для нашего случая , тогда:

_{р.пр -} погрешность прямых передач. Найдем погрешность прямой передачи пальца, который перемещается в направляющей втулке высотой 13 мм. Зазор между втулкой и пальцем 0,02…0,03 мм, смещение оси индикатора относительно оси пальца не превышает 0,2…0,3 мм. Погрешность прямой передачи найдем по формуле:

Таким образом, погрешность передаточных устройств будет равна

_{п -} случайной погрешности, обусловленной случайными факторами, а именно наличием зазоров меду осями и отверстиями рычагов, неточностью их перемещения и другими причинами.

_п =0.

Погрешность установочных мер, используемых для настройки измерительных средств, состоит из:

_н - систематической погрешности, учитывающей отклонение установочных размеров от номинальных.

_н = 0.

_{н.с. -} случайной погрешности, которая возникает при настройке в результате отклонений от соосности, параллельности, перпендикулярности и др.

_н.с. = 0.

Погрешность метода измерения _м зависит от многих факторов: метода измерения, конструктивных особенностей контрольного приспособления, отклонений от нормальных условий измерения, квалификации контролера и др. Показывающим прибором в приспособлении является микрометр часового типа с ценой деления 0.001мм и пределом измерения 1мм. Тогда по таблице 3.6 [9] находим, что погрешность метода измерения _м = 0,007мм.

Приспособление применяется для контроля биения наружной поверхности относительно внутренней. По техническим условиям чертежа это биение не должно превышать 0,03 мм.

Тогда суммарная погрешность измерения на контрольно-измерительном приспособлении:

Погрешность КИП составляет 33% от конструкторского параметра, что удовлетворяет требованиям точности измерительной оснастки. Видим, что приспособление удовлетворяет заданной точности.

3. Стандартизация и управление качеством продукции

Стандартизация - важное средство для повышения качества продукции и повышения производительности.

Стандартизация устанавливает и применяет правила, с целью упорядочения деятельности в определенной области на пользу и при участии всех заинтересованных сторон, в частности, для достижения всеобщей оптимальной экономичности, при соблюдении условий эксплуатации и требовании безопасности. Стандартизация устанавливает обязательные требования для обеспечения качества продукции; повышения производительности труда; экономичного использования материалов; энергии и безопасности. К методам стандартизации относится унификация - это метод, направленный на приведение объектов одинакового функционального назначения к единообразию и рациональному сокращению числа этих объектов и их составных частей.

Стандарты предприятий разрабатывают на создаваемые и применяемые только на данном предприятии процессы, требования, детали и узлы к изготовляемым изделиям.

3.1 Основные принципы системы качества (СК), применяющиеся на ОАО "АвиаАгрегат"

При рассмотрении системы качества ОАО "Агрегат" был определён следующий состав функций: политика и планирование качества, организация работ по качеству, контроль качества, информация о качестве, разработка мероприятий, внедрение мероприятий в производственный процесс.

Организация работ по качеству включает в себя следующие этапы:

Во-первых, - это разработка системы качества, т.е. - определение структур, входящих систему качества, их функций и методов работ.

СК создается и внедряется как средство, обеспечивающее проведение определенной политики и достижение поставленных целей в области качества.

СК должна охватывать все 4 стадии жизненного цикла продукции: исследование и разработка; изготовление; обращение и реализация; эксплуатация. Жизненный цикл продукции ("петля качества") разделен на более мелкие этапы (см. рис.4.1).

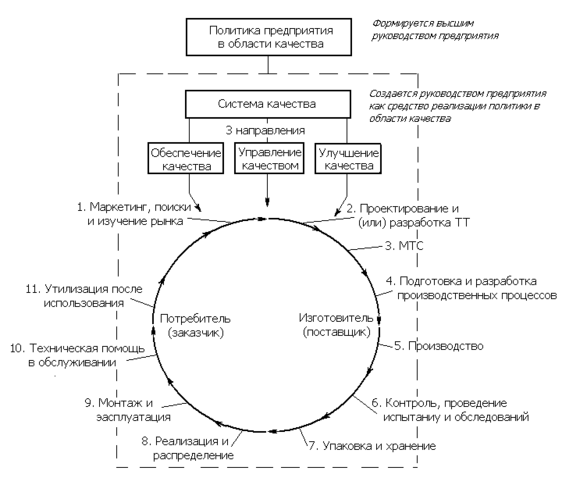

Рис.4.1 "Петля качества" при производстве корпуса.

Рассмотрим 3 направления в "петле качества", важные для поставщика.

Обеспечение качества продукции - совокупность планируемых и систематически проводимых мероприятий, создающих необходимые условия для выполнения каждого этапа петли качества. Планируемые мероприятия определяются целевыми научно-техническими программами повышения качества конкретной продукции, которые содержат требования к материалам, сырью, оборудованию, комплектующим изделиям, метрологическим средствам, производственному персоналу и т.д.

К систематически производимым мероприятиям относятся работы, которые выполняются предприятием постоянно или с определенной периодичностью (работы по изучению рынка, постоянному обучению персонала).

Особое место среди этих мероприятий занимают те, которые связаны с предупреждением различных отклонений.

В соответствии с идеологией стандартов ИСО серии 9000 СК должна функционировать таким образом, чтобы обеспечить уверенность в том, что проблемы предупреждаются, а не выявляются после возникновения (принудительная замена технологической оснастки и инструмента, ППР, обеспечение необходимой документацией всех рабочих мест и своевременное изъятие устаревшей документации).
