Кількість верстатів для серійного виробництва визначають виходячи із умови, необхідної для виконання окремих операцій, а також випуску типових деталей.

С_об= _; де

С_об – кількість верстатів

Т_шт – штучний час на одну операцію

T_вип – такт випуску. (1,42)

1. Визначаємо кількість металорізальних верстатів для кожної операції

С_об1= приймаємо 1 верстат.

С_об2= к-сть = 1

С_об3= к-сть =3

С_об4= к-сть=5

С_об5= к-сть=1

С_об6,7= к-сть=2

С_об8= к-сть=4

Таким чином, загальна кількість верстатів для виготовлення штока насоса складає:

С_об= С_об1 + С_об2 + С_об3 + С_об4 + С_об5 + С_об6,7 + С_об8 = 1+1+3+5+1+2+4 = 17 верстатів.

3.5 Вибір і розрахунок пристрою

Вибір пристрою залежить від ряду факторів, в першу чергу від типу виробництва. Правильно вибраний пристрій повинен сприяти підвищенню продуктивності праці і точності обробки, покращенню умов праці, ліквідацію попередньої розмітки заготовок і вивірки їх при установці на верстаті.

В умовах мілко серійного виробництва застосовуються стандартні універсальні пристрої: патрони, машинні лещата, поворотні стопи, токарні пристрої.

В нашому технологічному процесі при фрезерних роботах застосовується фрезерний пристрій типу „машинних лещат” з пневматичним циліндром ГОСТ 24351–80, що дає можливість зменшити час на установку і закріплення заготовки, підвищує точність обробки за рахунок усунення вивірки при установці і зв’язаних із нею похибок.

При токарних роботах застосовується 3-х кулачковий патрон з пневмоциліндром.

Визначаємо осьову силу на штоці механізованого приводу для затиску деталі при відсутності всередині пристрою упора для точної установки деталі по довжині

)

де: Q_сум–потрібна сумарна сила затиску, що рівномірно діє на базовій поверхні деталі;

Q’ – сила попереднього стискування губок пристрою для усунення зазору між губками лещат і поверхнею затискуючої деталі.

– 6–8⁰ – кут тертя між поверхнею губок і стискуючою поверхнею.

– кут при вершині конуса губок.

Сумарна сила затиску

Кожна губка являється консольно закріпленою деталлю, тому сила

де: f –0.251,5 – коефіцієнт тертя між губкою і обробляючою поверхнею;

К =1,21,5 – коефіцієнт запасу;

М – момент, що передається губкою, кг/мм (Н·9,81);

Р_z – тангенціальна сила різання;

Д – найбільший діаметр оброблювальної деталі;

P_z =1795,6H=183 кг/мм;

– радіус базової затискуючої деталі

Р_х – сила, що діє вздовж осі деталі при обробці

Р_х=0,25·1795,6=449 Н/м

Е=21157·10^-5 (22000) – модуль пружності матеріалу губок Н/м²

Y – момент інерції сектора кільця в місці дотику губок

де: Д – зовнішній діаметр губок пристрою, мм;

S – товщина губок;

₁ – половина кута сектора губок.

Підставляємо в формулу для Q₁ одержані значення моменту інерції Y, тоді

Підставивши в формулу для Q’ замість Е його значення 22000 кгс/мм² і f₁ – його значення /2, провівши перетворення дістанемо просту формулу

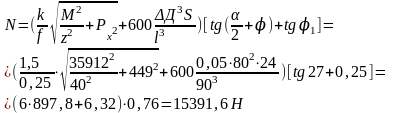

Осьова сила N, що діє на штоці механізованого приводу для затиску деталі буде дорівнювати:

Підставимо в формулу замість Q_сум і Q’ їх значення, тоді

3.6 Вибір різального і вимірного інструменту

Для розробленого технологічного процесу застосовуємо різальний інструмент, як найбільш дешевий. Одночасно з вибором верстату для кожної операції вибирається різальний інструмент, який забезпечує досягнення найбільшої продуктивності, потрібну точність і клас чистоти оброблювальної поверхні деталі.

Застосування того або другого інструменту і матеріалу, його ріжучої частини залежить від слідуючи факторів: виду верстату, методів обробки, режимів різання і умов роботи, матеріалу оброблюваної деталі, її розмірів і конфігурації, потрібної точності і класу чистоти обробки, виду виробництва.

Вибір матеріалу ріжучої частини має велике значення для підвищення продуктивності і зниження собівартості обробки. Для виготовлення ріжучої частини інструменту застосовують тверді сплави, мінералокерамічні матеріали і алмази.

Мінералокерамічні сплави застосовують для пів чистої і чистої обробки без ударних навантажень і при достатні жорсткості системи “верстат–пристрій–інструмент–деталь”.

В даному технологічному процесі механічної обробки застосовується слідуючий різальний інструмент:

• Для фрезерно-центрувальної операції – фреза 2214–0135 ГОСТ 1092–70, свердло центровочне 6,3 2117–0105 ГОСТ 14952–60 р.

• Для токарної операції – різець 2112 –0064 Т15К6 ГОСТ 18880–73.

• Різець канавочний 22514–0402000.

• Різець різьбовий 2119-0108 ГОСТ 14780-70

Для круглошліфувальної операції вибирають:

• шліфувальний круг ПП 30040203 24А40СТ1К5 35 м/сек. ГОСТ2424–83.

• олівець для правки круга ГОСТ 607-80.

Вимірний інструмент вибираємо в залежності від виду і розміру поверхні з відповідною точністю. В мілкосерійному виробництві з частим повторенням деталей одних і тих же розмірів застосовується універсальний вимірний інструмент – калібри, шаблони, штангенциркулі, мікрометри, щупи.

В технологічному процесі механічної обробки застосовується інструмент, який вибирається в залежності від операції.

Для фрезерно-центрувальної операції застосовується шаблон – 1342 мм., штангенглибиномір ШГ–250 ГОСТ 1080–80, калібр уступа 114.80.75.010.

Для токарної операції

• штангенциркуль ШЦІІ–250–0,05 ГОСТ 166–80;

• калібр – скоба 70 СТП 09-002-72;

• щупи №1 кл2 ГОСТ 882-75;

• мікрометр МК 75-200; 0,01 ГОСТ 6607-80;

• калібр-кільце різьбове КТК.000.

3.7 Розрахунок вимірного інструменту

Визначаємо розміри калібр-кільця для контролю різьби М643–6д по середньому діаметру. По СТСєВ 182-75 знаходимо граничні розміри діаметрів різьби d; d₁; d₂.

d=64.d₂=d-2+0,761=64-2+0,761=62,751 мм

d1=d –4+0,756=64-4+0,756=60,756 мм.

По ГОСТ 16093-70 знаходимо відхилення по посадці 6д для діаметрів:

d; d₁; d₂ – верхнє відхилення eS=-48 мкм.

d – нижнє відхилення el= – 423 мкм.

d₂ – нижнє відхилення el= –260 мкм.

Знаходимо граничні діаметри різьби вала

d₂ max = d₂ + eS = 62,061 +(–0,048) = 62,013 мм.

d₂ min = d₂ + el= 62,061 + (–0,260)= 61,801 мм

dmax = d+eS= 64+(–0,048) =63,952 мм.

dmin = d + el = 64+(–0,423) = 63,577 мм.

d₁ max = d₁ + eS = 60,756 + (–0,048) = 60,708 мм

d₁ min – не нормується.

Для калібр-кільця прохідного вибираємо повний профіль.

По таблиці 2.70 (Довідник по виробничому контролю проф.. А.К.Кутай) знаходимо відхилення для калібра по 6 степені точності

Граничні розміри калібра-кільця будуть

Р–ПР max = d₂max +eS_k=62,013+(–0,0065)=61,945 мм

P-ПР min = d₂ max +eS_k=62,013+(-0,0235)=61,9875 мм

Р-ПР спр = d₂max+V_k = 62,013 + 0,0165 = 62,0295 мм

Р–НЕ max = d₂ min +eS = 61,801 + 0 = 61,801 мм

Р-НЕ min = d₂ min + el = 61,801+ (-0,023) = 61,778 мм

Для контролю гладких циліндричних поверхонь штока використовуємо гладкий калібр – скобу для розмірів вказаних на кресленню.

3.8 Хіміко-термічна обробка

Термічна обробка полягає в зміні структури металів і сплавів при нагріві, витримці і охолодженні з дотриманням встановлених режимів. Цим досягається суттєва зміна властивостей при незмінному хімічному складі. Основними видами термічної обробки являється відпал, гартування, відпуск і старіння.

Посадочні місця штока гартують і відпускають. Мета гартування і відпуску – підвищення твердості і міцності сталі. Воно основане на перекристалізації сталі при нагріві до температури вище критичної, після достатньої витримки при цій температурі відбувається швидке охолодження. Таким чином проходить перетворення аустеніта в перліт. Для змягшення дії гартування сталь відпускають, нагріваючи нижче температури 723^о. Гартування на задану структуру залежить від різкості охолодження, яка в свою чергу визначається видом і температурою охолоджуючого середовища. Найбільш розповсюджене охолодження деталей зануренням їх у воду, лужні розчини, масло, розплавлені солі.

Шток загартовують струмами високої частоти по методу В.П.Вологдіна, який має високу продуктивність, легко піддається автоматизації, забезпечує одержання мілко зернистої структури, більш високої твердості і міцності, чим гартування в печі. Після гартування шток піддається відпуску шляхом нагріву деталі до температури нижче критичної (t=150–200^о) і в структурі сталі в основному залишається мартенсит.3.9 Вибір і розрахунок пристроїв

Для затиску заготовки при фрезеруванні лисок тарелі передбачається застосовувати цанговий патрон, що здійснює затиск від пневматичного циліндра.

Визначаємо силу затиску від пневматичного циліндра оброблювальної деталі, тобто силу, що передається штоками пневмоциліндра.

Q=W₀·n·K’·(1+ )·

де: W₀ – потрібна сила затиску на кожному кулачку

,

n – кількість кулачків (n=3)

К´ =1,05 – коефіцієнт, що враховує додаткові сили тертя в патроні;

l – виліт кулачка від його опори до центра прикладання сили затиску (l = 40 мм);

l ₁– довжина направляючої частини кулачка;

f₁ – 0,1 – коефіцієнт тертя в направляючих кулачках;

a і b – плечі важеля приводу до осі штока;

P_z –840H – сила різання;

– 30-40⁰ – кут при вершині конуса цанги;
