Вторым моментом по времени появления в школьном курсе лучше выбрать исследование задачи. Первый элемент исследования появляется при решении задачи о построении треугольника по трем сторонам, в виде вопроса о том, можно ля выбрать все три стороны произвольно. К этому должно скоро прибавиться знакомство с возможностью существования нескольких решений одной задачи. Этому моменту нужно придавать весьма большую принципиальную значимость. Дело в том, что слова “найти точку” обозначают требование “найти все точки, которые...” (а не просто “какую-либо точку, которая...”). Аналогично “решить уравнение” значит “найти все числа, которые удовлетворяют уравнению” (а не просто “какое-либо число, которое...”). “Построить окружность” – это “построить, все окружности, которые...” (а не просто “построить какую-либо окружность, которая...”) и т. д.

Задачи на геометрические построения с двумя решениями (или более) – первый случай, когда учащийся встречается с такого рода выражениями в математике, и чрезвычайно важно, чтобы учащийся привыкал к ним с самого начала, с 7-8 класса. Иначе совершенно неизбежно возникновение в дальнейшем вопросов такого типа, как “зачем при извлечении корня брать оба знака”. Сам термин “исследование” должен появиться много раньше, чем, скажем, термин “анализ”.

Третьим моментом, появляющимся, примерно, в одно время с элементами исследования, является доказательство правильности выполнения построения. Уже такие задачи в 7 классе как построение угла, равного данному, построение перпендикуляров с помощью циркуля и линейки и т. д. ставят на очередь вопрос о том, будет ли построенный угол действительно равен данному, будет ли построенная прямая перпендикулярна к данной? Однако и на этой стадии работы и на последующих нет большой необходимости (только для соблюдения формального однообразия изложения) требовать проведения доказательства в тех задачах, где правильность построения усматривается непосредственно. Некоторые, даже сравнительно сложные, задачи на построение, могут, как кажется, оставляться без особого доказательства. Например, задача, решаемая методом геометрических мест: построить треугольник по основанию, противолежащему углу и медиане, проведенной к основанию.

Наконец, последним по времени элементом решения, на котором фиксируется внимание учащихся, является анализ. Началом этого вида работы следует считать обращение к ученикам, “придумавшим” то или иное решение задачи, с вопросом: “А как ты это решение нашел?”. Потом постепенно надо подвести учащихся к мысли о том, чтобы фиксировать свое внимание на самом процессе отыскания метода решения, этот процесс и получает название анализа.

Из выше сказанного следует, что в деле введения понятий анализа, построения, доказательства и исследования следует соблюдать с одной стороны, постепенность, а с другой стороны, – настойчивость в смысле многократного систематического обращения к одним и тем же вопросам.

Перейдем теперь ко второму вопросу – о введении в курсе геометрии схемы деления решения задач на построение на четыре части. Несомненно, что изучение этого вопроса на том месте, на котором он поставлен в учебниках, следует считать несвоевременным и не достигающим цели. Тем не менее, схема решения должна быть сообщена учащимся, но лишь значительно позднее. В течение учебного года, с начала систематическою курса геометрии в 7 классе до середины курса 8 класса, или даже несколько дольше, должна идти та систематическая, иногда даже незаметная для учащихся работа учителя по ознакомлению учеников с элементами общей схемы решения, о которой говорилось выше. Лишь в 8 классе учитель на примере специально подобранной задачи полностью излагает учащимся всю схему решения. Задачу следует, конечно, подобрать так, чтобы она допускала один наиболее естественный ход решения (при анализе задачи мысль учащихся должна легко пойти по вполне определенному пути), чтобы она требовала исследования, и в то же время, чтобы это исследование не было слишком сложным. Вместе с тем задача не должна быть слишком простой, так как в этом случае способ решения может оказаться очевидным для учащихся, и тогда анализ задачи покажется им чем-то искусственным. Наиболее подходящими для этой цели являются задачи, решаемые методом геометрических мест. Хорошим примером для иллюстрации общей схемы решения задач на построение является задача: “Построить треугольник по двум сторонам и острому углу, лежащему против одной из них”.

Сделав чертеж произвольного треугольника, учащиеся составляют план построения и при соответствующем выборе данных получают два решения. Они видят необходимость доказательства (проверки, какой из полученных треугольников является искомым), а также и необходимость исследования (всегда ли получим два решения?). Здесь естественно выделяются все этапы и очевидна их целесообразность. Если учащиеся хорошо владеют основными построениями, больших затруднений в оформлении решений они не испытывают.

Эта задача на построение является хорошим примером, показывающим связь между числом решений задачи на построение треугольника по определенным данным и признаками равенства треугольников.

При решении задач на построение параллелограммов хорошим примером для повторения общей схемы будет задача: “Построить параллелограмм по стороне и двум диагоналям”.

После того как схема решения задачи на построение объяснена учащимся, этой схемы следует придерживаться при решении всех дальнейших задач на построение.

Тем не менее, необязательно все задачи решать, строго придерживаясь схемы с подробным описанием всех этапов. Ученики проводят анализ лишь тогда, когда решение задачи не очевидно, доказательство – когда в нем есть необходимость.

Усвоение учащимися общей схемы имеет большое значение не только для решения задач на построение. С методической точки зрения и при решении арифметических задач, и при решении задач на составление уравнений мы пользуемся теми же четырьмя этапами, что и при решении задач на построение.

Остановимся более подробно на рассмотрении этапа “исследование”. Каждая задача на построение включает в себя требование построить геометрическую фигуру, удовлетворяющую определенным условиям, которые в большинстве своем задаются размерами или положением некоторых геометрических образов. Условия задач формулируются в самом общем виде, а поэтому исходные данные являются как бы параметрами, принимающими всевозможные допустимые значения. Необходимо учить школьников видеть эти допустимые значения.

Они определяются наиболее естественным образом. Например, в задаче: “Построить треугольник по двум сторонам а и b и углу С между ними” допустимыми значениями для а и b будут всевозможные отрезки, которые можно характеризовать положительными числами, их длинами, а угол С может принимать всевозможные значения от 0° до 180°.

Рассмотрим задачу: “Построить окружность, касающуюся данной окружности в данной на ней точке и данной прямой”. В ней прямая может занимать любое положение на плоскости. Окружностью также может быть любая окружность на плоскости. Но так как окружность характеризуется положением центра и величиной радиуса, то можно сказать, что центром данной окружности может быть любая точка плоскости, а радиусом – любой отрезок, длина которого 0<ℓ<∞.

Иногда рассматривают и направленные окружности, тогда уже радиус может быть и неположительным числом, но подобные случаи обычно оговариваются в условии задачи. Точка также может занимать произвольное положение, но уже не на плоскости, а на данной окружности, так как она обязательно должна принадлежать ей.

Решение задачи на построение считается законченным, если указаны необходимые и достаточные условия, при которых найденное решение является ответом на задачу. Значит, мы при всяком выборе данных должны устанавливать: имеет ли задача решение и если имеет, то сколько. Например: “Построить окружность, проходящую через три данные различные точки”. Если данные точки не лежат на одной прямой, то задача имеет решение и притом только одно; если же точки лежат на одной прямой, то задача решения не имеет.

Переходим теперь к одному из самых существенных, в методическом отношении, вопросов исследования задачи на построение. Как установить и перечислить все те случаи, которые имеют существенное значение для решения данной задачи? Известно, что очень часто учащиеся, решающие ту или иную задачу, особенно на первых порах, пытаются исследовать ее, исходя из вопроса: “А что будет, если…”, придумывая те или иные “если” более или менее произвольно. Необходимо приучать учащихся вести исследование по самому ходу построения. Желая исследовать задачу, надо в последовательном порядке перебрать еще раз те операции, из которых слагается построение, и для каждой из этих операций определить, всегда ли она возможна, какое число точек, отрезков и т. д. эта операция может давать. Таким путем удается сравнительно легко научиться исследованию задачи.

Исследование является составной частью решения. Решение задачи на построение можно считать законченным, если узнаем, сколько искомых фигур получим при определенных условиях, и, в частности, указано, когда получим искомый геометрический образ. Но исследование в задачах на построение, как и исследование при решении других задач по математике, имеет и общеобразовательное значение.

В процессе исследования учащиеся упражняются в практическом применении диалектического метода мышления. Они видят, что изменение данных задачи вызывает изменение искомой фигуры. Мы имеем дело не с “закостенелыми”, а с изменяющимися геометрическими образами, изменение одних величин обусловлено изменением других.

Для правильного проведения исследования нужно обладать хорошо развитым логическим мышлением. Значит, с другой стороны, исследование задач на построение является хорошим материалом для развития логического мышления учащихся.

Несмотря на необходимость и целесообразность исследования при решении задач на построение, этому этапу и в школе, и в методической литературе уделяется недостаточно внимания. Большое внимание уделяется обычно отысканию решения – анализу. Анализ – основной этап при решении задач на построение: не найдя решения, нельзя провести ни построения, ни доказательства, ни исследования. Но по трудности выполнения исследование является не менее сложным этапом. Наибольшее количество ошибок допускается именно при исследовании.

Вывод. Усвоение учащимися общей схемы решения задач на построение имеет большое значение. Анализ, построение, доказательство и исследование точно соответствуют этапам любого логического рассуждения. При введении данных понятий следует соблюдать с одной стороны, постепенность, а с другой стороны, – настойчивость в смысле многократного систематического обращения к одним и тем же вопросам.

4. Методы решения задач на построение

К основным методам решения задач на построение, изучаемых в средней школе, относятся:

1) Метод геометрических мест.

2) Методы геометрических преобразований:

а) метод центральной симметрии;

б) метод осевой симметрии;

в) метод параллельного переноса;

г) метод поворота;

д) метод подобия;

3) Алгебраический метод.

Перечисленные методы являются одним из видов применения на практике соответствующих геометрических понятий, которые составляют основу каждого из методов. Поэтому без хорошего знания этих понятий учениками не может быть никакой речи об успешном усвоении соответствующих методов. Но, с другой стороны, в силах учителя подобрать такую систему задач на построение и так построить обучение, чтобы решаемые задачи углубляли представление и увеличивали знания школьников о данном понятии, раскрывая его с разных сторон. Задачи при изучении конкретного метода должны подбираться так, чтобы в них как можно более ярко проявлялась суть изучаемого метода, особенно на первоначальном этапе его изучения. При этом если задача решается несколькими методами, то изучаемый метод должен позволять решить задачу наиболее экономно и красиво. Рассмотрим более подробно каждый метод.

4.1 Метод геометрических мест

Математическая сущность метода геометрических мест весьма проста. Она состоит в том, что искомая точка определяется как точка пересечения некоторых двух геометрических мест (или иногда как точка пересечения некоторого геометрического места с данной прямой или окружностью); при этом те условия задачи, которые определяют положение искомой точки, расчленяются мысленно на два условия, и каждое из них дает некоторое геометрическое место, построение которого оказывается возможным (иногда одно из этих геометрических мест заменяется непосредственно данной прямой или окружностью) [18].

Метод геометрических мест является одним из важнейших приемов решения геометрических задач на построение вообще и должен занимать большое место в решении задач на построение, по преимуществу в 8 классе.

При изложении этого метода в школе дело, конечно, заключается не в том, чтобы учащиеся умели описать суть метода словами, а в том, чтобы учащиеся умели сознательно пользоваться этим методом.

Основа данного метода – понятие геометрического места точек. Геометрическим местом точек (ГМТ) пространства, обладающих данным свойством, называется множество всех точек пространства, каждая из которых обладает этим свойством.

Все остальные точки пространства указанным свойством не обладают. ГМТ задается свойством точек, которое называется характеристическим свойством этого ГМТ (фигуры).

Каждая задача, в которой требуется найти ГМТ по его характеристическому свойству, предполагает требование описать это ГМТ наглядно через известные элементарные фигуры. Решение задачи на отыскание ГМТ неизбежно приводит к доказательству двух утверждений – прямого и ему противоположного; необходимо доказать, что: 1) каждая точка предполагаемого (искомого) ГМТ обладает заданным свойством; 2) любая точка, не принадлежащая этой фигуре, заданным свойством не обладает.

Набор изучаемых ГМТ может быть самым разнообразным. Традиционный школьный набор – это:

а) множество всех точек плоскости, удаленных от данной точки на данное расстояние;

б) множество всех точек плоскости, равноудаленных от двух данных точек;

в) множество всех точек плоскости, удаленных от данной прямой на данное расстояние;

г) множество всех точек плоскости, равноудаленных от двух данных прямых.

Кроме этого к списку по возможности могут быть добавлены следующие ГМТ:

а) множество всех точек плоскости, из которых данный отрезок виден под данным углом (частный случай – множество всех точек плоскости, из которых данный отрезок идеен под прямым углом);

б) множество всех точек плоскости, для каждой из которых разность квадратов расстояний до двух данных точек постоянна, равна квадрату данного отрезка;

в) множество вех точек плоскости, для каждой из которых отношение расстояний до двух данных точек постоянно (окружность Аполлония).

Рассматривать эти ГМТ целесообразно только в классах с углубленным изучением математики, а также на внеклассных занятиях по математике.

Сущность метода геометрических мест заключается в следующем:

а) задача сводится к построению некоторой точки;

б) выясняется, какими свойствами обладает данная точка;

в) рассматривается одно из свойств, строится множество всех точек, обладающих этим свойством;

г) берется следующее свойство и так далее;

д) поскольку искомая точка должна обладать всеми этими свойствами, то она должна принадлежать каждому из построенных множеств, то есть принадлежит пересечению этих множеств.

В Приложении 4 приведено решение задачи: “Построить треугольник АВС по двум высотам, проведенным из вершин В и С, и по медиане, проведенной из вершины А”.

Методические рекомендации по методу ГМТ [10]. Понятие ГМТ, обладающих некоторым свойством, лучше ввести на примере ГМТ, равноудаленных от двух данных точек. А затем, когда будут изучены признаки равенства прямоугольных треугольников, при решении задачи о нахождения точки, равноудаленной от двух данных точек А и В, необходимо дать определение ГМТ, обладающих некоторым свойством, как множество всех точек, обладающих этим свойством.

Уже в 7 классе встречаются некоторые задачи, решение которых можно было бы рассматривать как использование метода геометрических мест (например, задача на построение треугольника по трем сторонам). Однако само упоминание о методе и его изучение должно быть отнесено к 8 классу.

В каком же месте курса 8 класса следует знакомить учащихся с методом геометрических мест? Несомненно, что это должно быть сделано по возможности ранее. Наиболее подходящим для этого временем был бы тот момент, когда учащиеся в конце темы “Четырехугольники” ознакомились с достаточным числом геометрических мест.

Учитель начинает с того, что показывает учащимся, какое значение имеет идея геометрического места при решении хорошо известной им задачи, скажем при построении треугольника по трем сторонам. Пусть основание треугольника АВ уже построено; остается определить положение третей вершины С. Выясняется, что для определения положения точки С в задаче остаются два условия: длина сторон АС и ВС. Проводя дугу окружности с центром в точке А и радиусом В, мы строим геометрическое место точек, расстояние которых от точки А равно В; аналогично для второй дуги, и т. д. Вслед за этим может быть предложен как в классе, так и для решения дома, ряд других несложных задач, близких по содержанию к предыдущей, например:

1) построить треугольник по основанию, медиане, проведенной к основанию и боковой стороне;

2) построить треугольник по основанию, боковой стороне и высоте, опущенной на основание.

Целесообразно в качестве одной из первых задач на метод геометрических мест дать и такую задачу, где искомая фигура определялась бы не только по своей форме и размерам, но и по положению на плоскости. Примером может служить следующая задача:

3) построить равнобедренный треугольник, у которого основанием служит данный отрезок АВ, а вершина лежит на данной окружности [10].

В дальнейшей работе по геометрии в 8 классе задачи на метод геометрических мест должны предлагаться систематически до конца учебного года вместе с задачами на вычисление. Наряду с этим применение метода геометрических мест должно быть отчетливо выяснено учащимся и в тех вопросах теоретического курса, где это уместно. Сюда относятся такие вопросы, как проведение окружности через три точки, построение касательной к окружности из данной точки, построение вписанных и описанных окружностей (при решении этой задачи особенно полезным будет рассмотрение геометрического места точек, равноудаленных от двух пересекающихся прямых, вместо геометрического места точек, равноудаленных от сторон данного угла).

Задачи на построение, решаемые методом геометрических мест, могут быть весьма разнообразными. Не следует ставить себе целью дать какую-либо формальную их классификацию – она не имела бы большой ценности ни с научной, ни с методической стороны. Точно также не следует ставить цель указать некий стандартный список задач этого рода для средней школы. Это просто помощь преподавателю в подборе, а также и в составлении вновь задач такого рода, указав те точки зрения, которых при этом необходимо было бы придерживаться.

Различные задачи на построение, разрешаемые методом геометрических мест, отличаются одна от другой, прежде всего, характером тех геометрических мест, с помощью которых определяется положение искомой точки. Отбирая задачи на построение для решения с каждым классом, следует подумать о том, чтобы в этих задачах встречались, по возможности, разнообразные сочетания этих основных геометрических мест. Тем самым будет обеспечено достаточное разнообразие разрешаемых задач по существу, по той идее, которая лежит в их основе.

4.2 Методы геометрических преобразований

Методы этой группы имеют достаточно много общего. Каждый изучается, как правило, при рассмотрении соответствующего преобразования, при этом решаемые задачи служат для закрепления и более глубокого усвоения изучаемого понятия. Для повышения эффективности обучения необходимо, чтобы, кроме первоначальных представлений о самом преобразовании, учащиеся умели выполнять построение образов фигур при этом преобразовании, так как использование образа искомой фигуры при построении есть основа каждого из этих методов, их основная идея и суть.

Если искомую фигуру сразу построить затруднительно, то ее преобразуют в какую-нибудь другую фигуру, построение которой можно сделать легче или непосредственно.

При изучении этих методов целесообразно выделить наиболее характерные признаки с тем, чтобы в будущем, анализируя задачу, ученик мог выбрать соответствующий метод.

Действующая программа по геометрии не предполагает использовать идею геометрических преобразований в качестве руководящей идеи школьного курса геометрии, хотя использование геометрических преобразований при решении задач на построение имеет большое методическое значение [25].

4.2.1 Метод центральной симметрии

Симметрией относительно точки О (центральной симметрией) Z₀ пространства называется преобразование пространства, которое точку О отображает на себя, а любую другую точку М отображает на такую точку М₁, что точка О является серединой отрезка ММ₁.

Данный метод применим к тем задачам, в условии которых в той или иной форме указана точка, являющаяся центром симметрии искомой или вспомогательной фигуры.

Рассмотрим задачу: “Через данную точку А провести прямую так, чтобы ее отрезок с концами на данных прямой и окружности делился точкой пополам”.

Решение. Пусть m и α — данные прямая и окружность, CD —искомый отрезок, С m, D а (рис. 3). Тогда Z_A(C) = D. Если Z_A(m) = m₁, то D

m₁ и, следовательно, D

а

m₁. Отсюда вытекает такое построение: строим образ m₁ прямой m при симметрии Z_A, точки D и Е пересечения прямой m₁ с данной окружностью α определяют вместе с точкой А искомые прямые DA и ЕА [20].

Рис. 3

4.2.2 Метод осевой симметрии

Симметрией пространства относительно данной прямой l (осевой симметрией) S_l называется преобразование, которое каждую точку прямой l отображает на себя, а любую другую точку М пространства отображает на такую точку М₁, что прямая l служит серединным перпендикуляром к отрезку ММ₁. Прямая l называется осью симметрии.

Трудно указать общие признаки задач, решаемых методом осевой симметрии. В более сложных задачах метод осевой симметрии, нередко спрямляющий ломаные линии в прямые, может быть применим, если в условиях содержится сумма или разность частей некоторой ломаной линии. Можно ограничится указанием, что метод осевой симметрии применим для задач, в условии которых указана прямая, являющаяся осью симметрии части элементов фигуры. Такую прямую легко установить по свойствам фигур. Применение осевой симметрии целесообразно для задач, которые легко решаются, если часть данных расположена по одну сторону некоторой прямой, а остальные – по другую.

Рис. 4

Рассмотрим задачу: “Построить ромб так, чтобы одна из его диагоналей была равна данному отрезку r и лежала на данной прямой а, а остальные две вершины ромба лежали соответственно на данных прямых b и с”.

Анализ. Пусть (рис.4) ABDC — искомый ромб, AD = r. Замечаем, что задача о построении ромба сводится к построению одной какой-либо из его вершин, например вершины С. По свойствам ромба точки В и С симметричны относительно прямой а. Поэтому при осевой симметрии относительно прямой а точка В преобразуется в точку С, а, следовательно, прямая b — в некоторую прямую b', проходящую через точку С. Таким образом, точка С может быть построена как точка пересечения прямых с и b', из которых одна дана, а другая легко строится.

Построение. Строим последовательно: прямую b', симметричную с прямой b относительно прямой а; точку С, общую для прямых с и b'; прямую ВС; точку О ВС а; точки А и D на прямой а, отстоящие от точки О на расстоянии ; ABCD — искомый ромб.

Доказательство ввиду его простоты опустим.

Исследование. Возможны следующие случаи: 1) с || b', решений нет; 2) с b', решений бесконечно много; 3) прямые с и b' пересекаются вне прямой а, одно решение; 4) прямые с и b' пересекаются на прямой а, решений нет [2].

4.2.3 Метод параллельного переноса

Параллельным переносом на вектор называется отображение плоскости на себя, при котором каждая точка М отображается в такую точку М₁, что вектор равен вектору .

Методом параллельного переноса решают задачи, при анализе которых трудно найти зависимость между данными элементами, позволяющую построить искомую фигуру (данные элементы удалены друг от друга); но если мы какую-нибудь часть или всю фигуру перенесем параллельно в некотором направлении на определенное расстояние, то получим вспомогательную фигуру, которую легко можно построить. Направление и величина переноса определяются так, чтобы во вспомогательную фигуру вошло большее число данных.

Рассмотрим задачу: “Построить выпуклый четырехугольник, зная три его угла и две противоположные стороны”.

Подробнее: даны два отрезка а и b и три угла α, β, δ. Требуется построить четырехугольник ABCD так, чтобы А = α, В = β, D = δ, AD = a, СВ = b. Предполагается, что 0° < α < 180°, 0° < β < 180°, 0°< δ < 180°.

Рис. 5

Анализ. Допустим, что ABCD (рис. 5) — искомый четырехугольник. Перенесем сторону ВС на вектор , и пусть отрезок ВС займет после переноса положение АЕ. Тогда в AED известны: AD = a, AE = b, DAE = BAD – BAE = = A – (180° – B) = α + β – 180°. По этим данным AED может быть построен.

Рис. 6

Построение. 1) На произвольной прямой строим отрезок AD = а (рис. 6); 2) Через точку А проводим луч AM под углом α + β – 180° к лучу AD; 3) Откладываем на луче AM отрезок АЕ = b; 4) Строим луч EN, образующий с ЕА угол β и расположенный с точкой D по разные стороны от прямой AM; 5) Строим луч DK так, чтобы ADK был равен δ и чтобы луч DK располагался по ту же сторону прямой DE, что и луч EN; 6) Отмечаем точку С пересечения лучей EN и DK — третью вершину четырехугольника; 7) Четвертая вершина В получается в пересечении прямой AF, параллельной СЕ, с прямой CL, параллельной АЕ.

Доказательство. BAD = ВАЕ+ DAE = (180° – β) + (α + β – 180°) = α. ABC = СЕА, как углы, стороны которых соответственно параллельны и противоположно направлены. СЕА = β по построению. ADC = δ по построению. Отрезок AD = а по построению. ВС = АЕ, как отрезки параллельных между параллельными. Но АЕ = b, а значит, и ВС = b [2].

4.2.4 Метод поворота

Поворотом плоскости вокруг точки О на угол называется отображение плоскости на себя, при котором каждая точка М отображается в такую точку М₁, что ОМ = ОМ₁ и угол МОМ₁ = .

Данный метод применяется к тем задачам, где либо части фигур сближаются в положение, удобное для построения, либо при заданных явно или косвенно центре и угле поворота требуется отыскать две соответственные точки, лежащие на данных или искомых фигурах.

Рассмотрим задачу: “Земельный участок квадратной формы был огорожен. От изгороди сохранились два столба на параллельных сторонах квадрата. Кроме того, остался столб в центре квадрата. Требуется восстановить границу участка”.

Анализ. Пусть ABCD — искомый квадрат, О — его центр, М и N— данные точки соответственно на сторонах АВ и CD (рис. 7). Если повернуть квадрат на 180° около его центра О, то он преобразуется сам в себя. Точка М займет некоторое положение М' на стороне CD, а точка N — некоторое положение N' на стороне АВ. После этого нетрудно уже построить прямые АВ и CD и восстановить искомый квадрат.

Рис. 7

Построение. 1) Строим точку М', симметричную М относительно 0, и точку N', симметричную N относительно О. 2) Строим прямые MN' и NM'. 3) Повернем построенные прямые около точки О на 90°. Четыре построенные прямые ограничивают искомый квадрат.

Доказательство опускаем.

Исследование. По смыслу задачи невозможен случай, когда точки М и N располагаются с точкой О на одной прямой, но не симметричны относительно О. Если точки М и N симметричны относительно О, то задача становится неопределенной. В остальных случаях задача имеет единственное решение [2].

4.2.5 Метод подобия

Метод подобия состоит в том, что сначала строится некоторая фигура, подобная искомой, но удовлетворяющая не всем поставленным в задаче условиям. Затем построенную вспомогательную фигуру заменяем фигурой, ей подобной и удовлетворяющей уже всем требуемым условиям [18].

Задача решается методом подобия, если ее условие можно разделить на две части, одна из которых определяет форму фигуры с точностью до подобия, а вторая – размеры фигуры. При решении задач в классе или разборе задач из домашнего задания на этот метод следует задавать учащимся вопросы: Что (какая часть) в условии задачи определяет фигуру с точностью до подобия? Что определяет размеры искомой фигуры?

Методические рекомендации по методу подобия [10]. При разработке метода подобия целесообразно классифицировать решаемые задачи по способу задания размеров искомой фигуры:

1. задачи, в которых размеры искомой фигуры определяются заданием некоторого отрезка;

2. задачи, в которых размеры искомой фигуры определяются заданием суммы или разности некоторых ее отрезков;

3. задачи, в которых размеры искомой фигуры определяются положением ее относительно данных фигур.

Такая классификация удобна, главным образом, потому, что для каждой из трех групп задач способы выбора центра подобия различны.

В задачах из первой группы за центр подобия лучше всего выбирать один из концов отрезка вспомогательной фигуры, соответствующего данному отрезку, через который проходит наибольшее число прямолинейных отрезков искомой фигуры, так как при гомотетии лишь прямые, проходящие через центр подобия, преобразуются сами в себя. При таком выборе легко находить одну точку (второй конец данного отрезка) искомой фигуры, что в большинстве случаев значительно облегчает выполнение дальнейшего построения.

И для задач второй группы за центр подобия можно выбирать один из концов построенной суммы или разности отрезков, соответствующей данной. Целесообразно расчленить подобное преобразование: отдельно найти один из отрезков, сумма или разность которых дана, а затем выполнить построение искомой фигуры.

При решении задач третьей группы центр подобия уже определяется, и в большинстве случаев однозначно, расположением фигуры, подобной искомой, относительно данных фигур.

В Приложении 4 приведено решение задачи на метод подобия: “Построить трапецию ABCD по углу А и основанию ВС, если известно, что AB:CD:AD = 1:2:3”.

4.3 Алгебраический метод

Алгебраический метод решения задач на построении – один из важнейших методов теории конструктивных задач. Именно с помощью этого метода решаются вопросы, связанные с разрешимостью задач тем или иным набором инструментов.

Кроме того, это один из самых мощных методов, позволяющий решать многие задачи, решение которых обычными способами затруднительно. Метод прекрасно демонстрирует тесную взаимосвязь алгебры и геометрии.

Но, к сожалению, в школьном курсе геометрии алгебраическому методу практически не уделяется внимания, хотя с методической точки зрения изучение этого метода не представляет особых сложностей.

Суть метода состоит в следующем:

а) задача сводится к построению некоторого отрезка;

б) используя известные геометрические соотношения между искомыми и данными, составляют уравнение (систему уравнений), связывающее искомые и данные;

в) решая уравнение или систему уравнений, выражают формулой длину искомого отрезка через длины данных;

г) по формуле строится искомый отрезок (если это возможно);

д) с помощью найденного отрезка строится искомая фигура.

Подготовительную работу составляет изучение основных формул и способов построения, где также отрабатываются некоторые элементы схемы решения задач алгебраическим методом, и усваивается сама идея такого подхода к решению задач на построение.

В школьном курсе геометрии обычно рассматривают построения циркулем и линейкой отрезков, заданных следующими некоторыми простейшими формулами [2]:

1) х = а + b (рис. 8).

2) х = а — b(а > b) (рис. 9).

Рис. 8 Рис.9

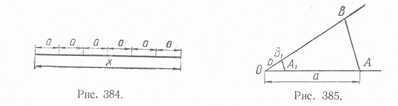

3) х = nа, где n — натуральное число. Сводится к построению 1). На рис. 10 построен отрезок х, такой, что х = 6а.

Рис. 10 Рис. 11

4) х = .

Строим луч, выходящий из какого-либо конца О данного отрезка а под произвольным углом к нему. Откладываем на этом луче n раз произвольный отрезок b, так что OB = nb (см. рис. 11). Соединяем точку В со вторым концом А отрезка а. Через точку В₁, определяемую условием 0В₁ = b, проводим прямую, параллельную АВ, и отмечаем точку A₁, в которой она пересечет отрезок а.

5) х = а (n и m — данные натуральные числа).

Разделим отрезок а на m равных частей и увеличим полученный отрезок в п раз.

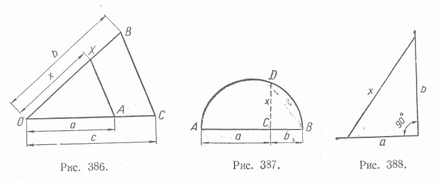

6) х = (построение отрезка, четвертого пропорционального трем данным отрезкам).

Запишем условие в виде пропорции с : а = b : х. Пусть (рис. 12) ОА = а, ОС = с, так что члены одного из отношений отложены на одном луче, исходящем из точки О. На другом луче, исходящем из той же точки, откладываем известный член другого отношения ОB = b. Через точку А проводим прямую, параллельную ВС, и отмечаем точку X ее пересечения с прямой ОВ. Отрезок ОХ искомый, то есть ОХ = х.

Рис. 12 Рис. 13 Рис. 14

7) x = .

Можно воспользоваться построением 6), полагая b = а.

8) х = (построение среднего пропорционального двух данных отрезков).

Строим отрезки АС = а, ВС = b, так что АВ = а + b. На АВ как на диаметре строим полуокружность (см. рис. 13). В точке С восставим перпендикуляр к АВ и отметим точку D его пересечения с окружностью. Тогда х = CD.
