Устройство и действие электроскопа, электрометра.

Оборудование: 1)электроскоп или электрометр, 2)палочка из органического стекла, 3)кусок меха.

Электроскоп – прибор чувствительный и удобный, служит для обнаружения заряда. Главной части электроскопа является металлический стержень с двумя подвешенными к нему станиолевыми полосами – лепестками. Все остальное (стеклянная банка, пробка) служит только для установки главной части и защиты ее от повреждения.

Для демонстрации действия электроскопа электризуют палочку, а затем заряжают ею электроскоп. В результате отталкивания одноименных зарядов станиолевые лепестки у заряженного электроскопа разойдутся на больший или меньший угол в зависимости от величины сообщенного заряда.

Проводники и изоляторы.

Оборудование: 1)электроскопы (пара), 2)разрядник прямой на изолирующей ручке, 3)линейка деревянная ученическая, 4)палочка стеклянная, 5)палочка из органического стекла, 6)кусок меха.

Устанавливают рядом два электроскопа и, зарядив один из них с помощью палочки из органического стекла, соединяют шарики электроскопов проволочным разрядником, держа его за изолирующую ручку. Лепестки заряженного электроскопа резко опадают, а незаряженного – расходятся так, что углы между лепестками в обоих электроскопах оказываются одинаковыми. Это значит, что электрический заряд распределился поровну между двумя электроскопами.

Повторяют опыт, но шарики электроскопов соединяют деревянной линейкой, держа ее на планке из органического стекла. При этом наблюдается медленное опадание лепестков одного электроскопа, в то же время лепестки другого электроскопа так же медленно расходятся.

Соединяют заряженный электроскоп с незаряженным, прикасаясь к шарикам стеклянной палочкой, и демонстрируют отсутствие каких-либо изменений в показаниях приборов. Прикоснувшись к заряженному электроскопу проволокой, присоединенной к водопроводному крану, или специально сделанному заземлению, показывают, что заряд таким способом может быть отведен в землю. Прикосновение руки дает тот же эффект, следовательно, человеческое тело – проводник.

Этих опытов достаточно для выводов о существовании проводников и изоляторов и для показа их применения в демонстрируемых приборах (изолирующие ручки, подставки и т. п.).

Электрометр – электроскоп, вместо лепестков на металлическом стержне укреплена стрелочка. Она заряжаясь от стержня отталкивается на некоторый угол.

Электризация через влияние.

Оборудование: 1)электроскопы (пара), 2)палочки из схимнического стекла, 3)палочка эбонитовая, 4)металлическая трубка на изолирующей ручке, 5)кусок мехи, 6) кусок листовой резины.

Опыт состоит из трех отдельных демонстраций, которыми решают следующие задачи: 1)выясняют явление электростатической индукции, 2)показывают применение этого явления для определения знака неизвестного заряда, 3)показывают способ получения электрических зарядов через влияние.

1. К шарику незаряженного электроскопа медленно приближают палочку из органического стекла, заряженную трением о мех. Лепестки электроскопа расходятся тем больше, чем ближе к шарику расположена палочка. При удалении палочки лепестки вновь опадают.

Из проведенного опыта пока нельзя сделать никаких определенных заключений о знаке полученного на лепестках заряда.

2. Палочкой из органического стекла, потертой о мех, сообщают электроскопу положительный заряд, так чтобы угол отклонения лепестков был не слишком большим. Возобновив на палочке положительный заряд, приближают ее к стержню заряженного положительно электроскопа. Угол отклонения лепестков увеличивается.

Поднося к тому же электроскопу эбонитовую палочку, заряженную отрицательно трением о мех, замечают, что лепестки электроскопа опадают. Опыт повторяют, поменяв знак заряда электроскопа.

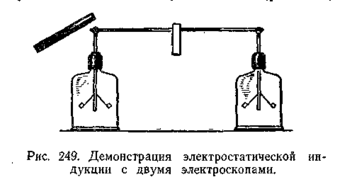

3. Два незаряженных электроскопа соединяют разрядником и к шарику одного из них подносят хорошо заряженную палочку. Лепестки электроскопов расходятся. Взявшись за изолирующую ручку, снимают разрядник, после чего удаляют палочку. Оба электроскопа остаются заряженными.

К шарику незаряженного электроскопа подносят заряженную палочку. Лепестки электроскопа расходятся. Прикасаются к шарику пальцем. Лепестки спадают. Отнимают от шарика палец и после этого удаляют палочку. Лепестки электроскопа расходятся, указывая на присутствие заряда.

Устройство конденсатора.

Оборудование: 1)конденсаторы постоянной емкости разные, 2)конденсатор бумажный препарированный, 3)конденсатор переменной емкости.

Для демонстрации устройства конденсатора постоянной емкости удобно воспользоваться следующими препарированными конденсаторами: бумажным конденсатором большой емкости, электролитическим конденсатором и слюдяным. Сначала показывают общий вид различных конденсаторов, а затем отдельные детали устройства: обкладки, диэлектрик, корпус, проходные изоляторы.

Энергия заряженного конденсатора.

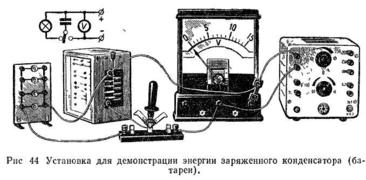

Оборудование: 1)батарея конденсаторов демонстрационная, 2)выпрямитель ВУП-1, 3)вольтметр демонстрационный с дополнительным сопротивлением 33 ком, 4)панель с четырьмя лампами накаливания, 5)переключатель однополостной демонстрационный, 6)провода соединительные.

Собирают установку. От выпрямителя подают напряжение 60 в,

Включают половину емкости конденсаторов и заряжают ее, замыкают на короткое время цепь зарядки переключателем. Затем переключают батарею на разрядку через одну лампу и наблюдают, как при этом лампа не очень ярко вспыхивает.

Увеличивают емкость батареи в 3 раза и при прежнем напряжении снова заряжают конденсатор. Теперь при разрядке лампа вспыхивает ярче, чем в первом случае. Подключив две лампы, повторяют опыт. По наблюдениям можно сказать, что теперь накал нитей ламп приблизительно такой же, как и в первом случае, т. е. энергия конденсатора увеличилась в 2 раза.

Далее показывают, что энергия заряженного конденсатора зависит и от разности потенциалов на его пластинах. С этой целью при напряжении 50-60 в повторяют опыт с половиной емкости батареи конденсаторов и наблюдают свечение одной лампы. Затем увеличивают напряжение в 2 раза и, подключив сразу 2 лампы, наблюдают довольно яркое их вспыхивание. Это подтверждает увеличение энергии заряженного конденсатора, во всяком случае, более чем в 2 раза. После этого подключают 4 лампы, которые вспыхивают, как и в первом случае.

Таким образом, опыт показывает зависимость энергии заря­женного конденсатора от его емкости и разности потенциалов и подводит к пониманию формулы:

Проводники и диэлектрики.

Оборудование: 1)изолирующие штативы (два), 2)шаровые конденсаторы, 3)диэлектрическая стрелка на подставке, 4)кусок проволоки, 5)капроновая (или шелковая) нить, 6)неоновая лампочка.

В изолирующие штативы вставляют шары из комплекта, прилагаемого к электрометрам, и устанавливают штативы по концам демонстрационного стола, напротив одного из них ставят алюминиевую стрелку. Соединив шары проволокой электризуют шар около которого нет стрелки. Затем соединяют электрометры ниткой, вместо проволоки, и повторяют опыт. Делают вывод, что проволока проводит ток, а нить нет.

Можно так же посреди проволоки включить неоновую лампочку.

2.5 Межпредметные и внутрипредметные связи, способы их реализации.

В данной теме межпредметные связи реализуются на уроках физики по ряду вопросов.

Первые сведения по электростатике учащиеся получают на уроках природоведения. В учебнике довольно подробно в увлекательно форме описаны сведения об опытах Ломоносова по наблюдению за атмосферным электричеством и описана трагическая смерть Рихмана. В учебнике физики сведений о молниеотводе, его назначении и устройстве, а так же о том, как надо вести себя во время грозы на улице и дома, нет.

Данная тема тесно взаимодействует с курсом химии (неорганической), где рассматривают процесс образования молекул из атомов, сообщают о простых и сложных веществах дают определение атомов как химически неделимой частицы вещества. Определение атома как неделимой частицы носит условный характер. Атом неделим посредством химических реакций, однако он не "сплошной шарик", а имеет сложное строение.

На занятиях по природоведению учащимся сообщали сведения описательного характера о гальванических источниках электрического тока.

Значительные сведения и практические умения учащиеся получают по материалу этой темы на занятиях по трудовому обучению. Так на уроках трудового обучения уже во втором классе учащиеся получают представление о простейших проводниках и изоляционных материалах. В шестом классе им дают понятие об электрической цепи и её элементах, условные обозначения некоторых электрических приборов, они собирают неразветвленную электрическую цепь. В шестом классе предусматривают умение читать электрические схемы, а в седьмом классе дают сведения о параллельном соединении и проводят практическую работу по сборке разветвленных цепей.

В пятом классе учащиеся на уроках природоведения на опытах убеждались, а том, что медная, алюминиевая и железная проволоки хорошо проводят электрический ток, а стекло, дерево, резина, фосфор - не проводят, узнают, для чего изолируют провода. В программе трудового обучения предусмотрены работы по сращиванию, ответвлению и зачистке проводов, по монтажу учебных схем проводки и изучению схемы квартирной осветительной цепи.

Эти сведения помогут на уроках физики в восьмом классе изучить проводники и непроводники электричества, объяснить электрические свойства проводников и изоляторов.

На основе электронных представлений объясняют явление притяжения наэлектризованных тел. Это позволяет расширить и уточнить ранее изучение знания об электрическом токе и цепях, дать им научное объяснение.

Главное в этой теме - формирование понятий силы тока, электрического напряжения, сопротивления проводника, потенциала, ЭДС, единиц их измерения, законы Ома, закон Джоуля-Ленца, закон Фарадея. Выражается функциональная связь между этими величинами. Опираясь на знания по математике, дают графическое изображение зависимости , при и при .

На уроках трудового обучения в шестом классе по этому курсу изучали устройство бытовых ламп накаливания, электрических патронов и выключателей, а в седьмом классе – назначение и устройство плавких предохранителей, явление короткого замыкания и способы его предотвращения. Это должно быть учтено в курсе физики восьмого класса, чтобы избежать ненужного дублирования учебного материла.

При изучении данного раздела учащиеся должны узнать о работах русских и зарубежных ученных и изобретателях, их работах, открытиях, благодаря которым век пара сменился веком электричества.

Однако важно не только использовать знания учащихся по другим предметам на уроках физики, но и нацелить школьников на серьезное и глубокое осознание актуализации полученных ими знаний по физике.

Глава III. Особенности методики изучения темы “Основы электродинамики”.
