и по формуле (1.11.5) рассчитываем поправочный коэффициент

. Принимаем

,

,

.

(1.11.5)

3. Расчет интенсивности отказов проводим по формуле:

(1.11.6)

4. Среднюю наработку на отказ рассчитываем по формуле:

(1.11.7)

5. Проводим расчет вероятности безотказной работы радиоустройства по формуле (1.11.1):

-λtρ (1.11.1.)

где - основа натурального логарифма;

- интенсивность отказов;

- время испытания.

Результаты расчетов вероятности безотказной работы устройства записываем в таблицу 1.11.2.

Результаты расчета надежности. Таблица 1.11.2

6. По результатам расчетов строим график зависимости вероятности безотказной работы устройства от времени :

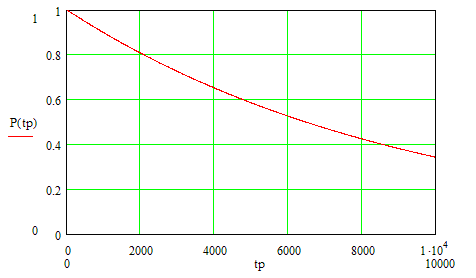

Рис. 1.11.1. График зависимости вероятности

безотказной работы устройства от времени.

Раздел 2. Экономический расчет.

Целью данного раздела дипломного проекта является выполнение необходимых расчетов организационно-экономических показателей. Данный раздел включает:

1. Расчет себестоимости устройства.

2. Определение цены устройства.

3. Оценка уровня качества устройства.

4. Определение цены потребления.

5. Определение рыночной цены.

6. Прогноз сбыта.

7. Прибыль от реализации.

Экономический расчет будем проводить с учетом того, что производство устройства является мелкосерийным.

2.1. Анализ рынка.

Блок бесперебойного питания предназначен для питания разнообразной электрической и электронной аппаратуры стабилизированным напряжением 220В, в том числе устройств охранной, пожарной и охранно-пожарной сигнализации, питание аппаратуры на АТС, питание персональных компютеров.

Преимуществами новой разработки является высокий КПД и большая выходная мощность. Возможные объемы продажи изделия приблизительно 1000 шт. в год. Ближайшим аналогом данного блока является блок питания PW5115 фирмы Powerware, его мы и берем за базовое изделие.

2.2 Расчет уровня качества

2.2.1. Основные технические параметры устройства.

Технические параметры характеризуют качество изделия. Качество – совокупность свойств, которые делают его способным выполнять заданные функции, тем самым удовлетворять соответствующие рыночные требования. Конкурентоспособность – это степень соответствия товара в данной рыночной ситуации по техническим, экономическим, эксплуатационным характеристикам.

Основными показателями данного изделия является:

1. Выходное напряжение.

2. Коэффициент полезного действия.

3. Выходная мощность.

4. Частота сети.

5. Выходной ток.

2.2.2. Определение важности каждого показателя.

Следующим этапом, после выбора более важных показателей, является ранжирование показателей по степени их важности. Самому важному присваивается ранг 1, менее важному ранг 2 и так далее.

Результаты занесем в таблицу 2.1.1

Показатели ранжирования по степени важности. Таблица 2.2.1.

Показатель	Ранг показателя, на мнение эксперта					Сума рангов, Ri		i		i2
	1	2	3	4	5
1	4	3	4	3	3		17		2		4
2	2	1.5	1	2	1		7.5		-7.5		56.25
3	3	4	2,5	4	4		17.5		2.5		6.25
4	1	1.5	2,5	1	2		8		-7		49
5	5	5	5	5	5		25		10		100
Всего	15	15	15	15	15		75		0		215.5

где : (2.2.1)

(2.2.2)

Проведем проверку пригодности экспертных оценок. Проверка проводится на основе расчета коэффициента соответствия экспертных оценок.

Коэффициент соответствия:

(2.2.3)

(2.2.4)

где:

N – количество экспертов

n – количество оценок

Коэффициент соответствия может принимать значение .

В случае, когда W=1 – полное соответствие экспертов. Рассчитанный коэффициент уравнивается с минимально допустимым Wн. При условии полученные данные заслуживают доверия и пригодные для последующей работы. Для радиотехнических устройств Wн=0,77

Полученный результат пригодный для последующего использования.

Для оценки уровня качества изделия используем обобщающий показатель - коэффициент технического уровня:

Кт.у=φ і· qі (2.2.5)

где:

φ і – относительный (единичный) показатель качества.

q i – коэффициент весомости.

Если зависимость между параметром и качеством линейна, то относительные показатели вычисляются по формулам:

q і = РНі/ РБі (2.2.6)

и

q і = РБі/ РНі (2.2.7)

Если зависимость между параметром и качеством нелинейная, то относительные показатели вычисляются по формулам:

q і =lg(РНі/ РБі)+1 (2.2.8)

и

q і =lg(РБі/ РНі)+1 (2.2.9)

где: РНі , РБі - числовые значення і -го параметра соответственно нового і базового изделия.

В качестве базового изделия возьмем блок бесперебойного питания PW5115 фирмы Powerware.

Результаты расчетов сведем в таблицу 2.2.2.

Результаты расчетов. Таблица 2.2.2.

Показатель	Название показателя	Значение базового показателя	Значение нового показателя	q і
Х1	Выходное напряжение, В	0...24	0... 30	1.25
Х2	Коэффициент полезного действия	0.85	0.89	1,05
Х3	Выходная мощность, Вт	240	300	1.25
Х4	Частота сети, Гц	50...60	50...60	1.0
Х5	Выходной ток, А	10	10	1.0

Определим коэффициент важности каждого показателя

Воспользуемся средством экспертных оценок. Эксперты независимо один от другого сравнивают между собой показатели, оценивая, что важнее. В оценке принимают участие не менее 5 экспертов.

При этом если показатель “>” то ставим коэффициент 1.5

Если показатель “<” то ставим коэффициент 0.5

Если показатель “=” то ставим коэффициент 1.

На основании таблицы построим матрицу, куда перенесем числовые значения оценок.

Экспертная оценка. Таблица 2.2.3

Определение важности каждого показателя определим в два шага:

1-й шаг: определим bi - сумму числовых значений оценок (сумма по строке);

Kbi=bi/bi; (2.2.10)

2-й шаг: определим bi1:

bi1=ai1*b1+ai2*b2+….+ain*bn (2.2.11)

Результат занесем в таблицу 2.1.4

Значение показателей. Таблица 2.1.4.

Перша итерация:

φi=bi/bi (2.2.12)

bi=aij (2.2.13)

где: bi – весомость і-го параметра

Вторая итерация:

φi=bi/bi (2.2.14)

bi=ai1b1+ai2b2+...+ ainbn (2.2.15)

где: bi – весомость і-го параметра

Уровень качества изделия

КТ.Р.=0.12*1.25 +0.3*1.05+ 0.19 *1.25+ 0.24 *1.0+0. 15*1.0=1.1

Таким образом, уровень качества разрабатываемого устройства равен 1,1.

2.3. Расчет себестоимости устройства.

Согласно ТЗ, производство источника бесперебойного питания – мелкосерийное, поэтому будем пользоваться соответствующими нормативами и методикой.

2.3.1 Расчет затрат на приобретение материалов.

Расходы на приобретение материалов вычисляются на основании норм их расходования и цен, с учетом транспортно-заготовительных расходов. Расчет по стоимости материалов занесен в таблицу 2.3.1

Стоимость материалов. Таблица 2.3.1.

2.3.2. Расчет расходов на покупные изделия и полуфабрикаты.

В данную статью включается стоимость готовых изделий, приобретенных для укомплектовки блока питания. Покупные изделия определяются по схеме электрической принципиальной. Расчеты занесены в таблицу 2.3.2

Покупные изделия. Таблица 2.3.2.

Наименование		Марка	Кол-во		Цена, грн.	Сумма, грн.
Резисторы
		RC01-1206± 5%	64		0.05	3.2
		RC02H-1206± 1%	18		0.05	0.9
		RWN5020-1.6± 5%	9		1.60	14.4
		RWN5020-1.6± 1%	3		1.80	5.4
		PVZ3A ± 20%	3		0.70	2.10
		TR1223± 5%	1		1.1	1.1
Конденсаторы
		ECR-400B-100мкФ	4		6.00	24
		ECR-25B-1000мкФ	3		1.40	4.20
		ELV-25B-22мкФ	14		0.60	8.40
		X7R-1206-50B	20		0.10	2
		X7R-1206-3кВ	8		0.90	7.2
		X7R-1206-400B	10		1.20	12
Микросхемы
		UC3842	3		7.80	23.4
		UA723	1		3.30	3.30
		SG3525	1		3.30	3.30
		7805ACD2T	1		1.00	1
		ATTiny26	1		14.30	14.3
Транзистор
		K1531	2		0.20	0.4
		K792	3		0.20	0.6
		IRFP150	4		7.20	28.80
		IRFD123	2		4.1	8.2
		2N2907	2		3.2	6.4
		GT15Q101	2		12.5	25
		BC550B	4		2.4	9.6
Диоды
		RUR30100	2		3.70	7.40
		PBU607	1		4.10	4.10
		LL4148	4		0.10	0.40
		1N4937	4		0.40	1.6
		HFA16TB600	4		6.80	27.20
		BZV55C9.2V	2		0.20	0.40
		BZV55C3.342V	2		0.20	0.40
		BZV55C18V	2		0.20	0.40
		TPL921	2		1.15	2.30
		TPL559	2		1.25	2.50
		4N35	3		1.25	3.75
Дроссель
		DST4-10-22	3		5.70	17.10
		FMER-K26-0.9	3		6.20	18.60
Трансформаторы
		TS200-3-2-X20	1		4.10	4.10
		KERMOP-2-K20	1		2.00	2.00
		TS110-30-K28	1		12.30	12.30
		TSI-40A-3-X20	1		6.20	6.20
Реле
		AJR3221	2		10.25	20.30
Разъемы
	SN-6-1			3	1.90		5.70
	DB-9-1			1	1.80		1.80
	AN-6-2			1	0.85		0.85
Выключатели
	В127В-6-100В			1	1.50		1.50
Предохранители
	ZP-20А-50В			2	1.40		2.80
	BP-6.3A-250B			1	0.40		0.40
Ножки
	И28.128.064			4	0.50		2.00
Аккумулятор
	Yuasa12A-7Ah			4			4
Итого							356.5
Транспортно-заготовительные работы.10%							35.65
Всего							392.15

2.3.3. Расчет основной заработной платы.

Потери по данной статье рассчитываются по каждому виду работ, в зависимости от нормы времени и почасовой тарифной ставки рабочих.

Сз.о.=Стіtші (2.3.1)

где: Сті- почасовая тарифная ставка.

tі – время на одну операцию.

Нормы времени на операциях были взяты из технологических карт. Перечень работ отвечает технологическому процессу производства изделия. Нормы времени для монтажных и сборочных работ определяются типичными нормами времени на сборочно-монтажные работы, — таблица 2.3.3.

Основная заработная плата. Таблица 2.3.3.

2.3.4. Дополнительная заработная плата рабочих.

Расходы по этой статье определяются в процентах от основной заработной платы. Ориентировочная величина норматива дополнительной заработной платы для приборостроительных предприятий может быть принята в размере 30-40 %.

Сз.буд.=0.30Сз.о. (2.3.3)

где Сз.о.- основная заработная плата.

Сз.буд.=0.30112.2=33.66 грн.

2.3.5. Отчисление на социальное страхование.

За действующими на 23.01.2006 р. нормативами отчислений на социальное страхование составляет 37.8% от суммы основной и дополнительной заработной платы.

Сс.с.=0.378( Сз.про + Сз.д) (2.3.4)

Сс.с.=0.378(112.2+33.66) = 55.13 грн.

2.3.6. Общепроизводственные затраты.

Учитывая, что себестоимость изделия определяется на ранних стадиях его проектирования в условиях ограниченной информации относительно технологии производства и расходов на его подготовку, в общепроизводственные расходы включаются, кроме этих расходов, расходы на: освоение основного производства, возмещение износа специальных инструментов и устройств целевого назначения, содержание и эксплуатацию оборудования. При этом общепроизводственные расходы определяются в процентах к основной заработной плате. При таком комплексном составе общепроизводственных расходов их норматив ( ) достигает 200–300%.

Сз.в.= (2...3)Сз.про (2.3.5)

Сз.в.= 2 112.2 = 224.4 грн

Таким образом, производственная себестоимость составляет 880.36 грн.

2.3.7. Административные расходы.

Эти расходы относятся к себестоимости изделия пропорционально основной заработной плате и на приборостроительных предприятиях они составляют 100–200%:

Сз.г=1Сз.про (2.3.6)

Сз.г=1112.2= 112.2грн

2.3.8. Расходы на сбыт.

Расходы по этой статье определяются в процентах к производственной себестоимости (обычно 2,5 - 5,0%). Ссбыт = 0.025880.36=22

Сумма по всем нижеприведенным статьям является полной себестоимостью продукции.

Результаты расчета сведем в таблицу 2.3.4.

Коммерческие расходы. Таблица 2.3.4.

№	Статьи расходов	Сумма, грн.	Удельный вес, %
1.	Сырье и материалы.	62.82	6.19
2.	Покупные комплектующие изделия, полуфабрикаты, работы и услуги производственного характера посторонних предприятий.	392.15	38.65
3.	Основная заработная плата.	112.2	11.5
4.	Дополнительная заработная плата.	33.66	3.31
5.	Отчисление на социальное страхование.	55.13	5.43
6.	Общепроизводственные расходы.	224.4	22.11
	Производственная себестоимость	880.36	86.77
7.	Административные расходы.	112.2	11.5
8.	Расходы на сбыт	22	2.2
	Полная себестоимость.	1014.56	100

Следовательно, полная себестоимость устройства составит: 1014.56 грн.

2.4. Определение цены изделия.

Среди разных методов ценообразования на ранних стадиях проектирования, достаточно распространен метод лимитных цен. При этом определяется верхняя и нижняя граница цены.

2.4.1. Нижняя граница цены.

Нижняя граница цены ( ) защищает интересы производителя продукции и предусматривает, что цена должна покрыть расходы производителя, связанные с производством и реализацией продукции, и обеспечить уровень рентабельности не ниже того, что имеет предприятие при производстве уже освоенной продукции.

где: – оптовая цена предприятия, грн.;

– полная себестоимость изделия, грн.;

– нормативный уровень рентабельности, 15%;

– налог на добавочную стоимость, 20%.

Таким образом, получаем:

грн.

.

2.4.2. Верхняя граница цены.

Верхняя граница цены ( ) защищает интересы потребителя и определяется той ценой, которую потребитель готов платить за продукцию с лучшим потребительским качеством

(2.4.3)

де: – цена базового изделия, 3000 грн.;

2.4.3. Договорная цена.

Договорная цена ( ) может быть установлена по договоренности между производителем и потребителем в интервале между нижней и верхней лимитными ценами.

Из выражения: ,

Значит, выбираем

2.4.4. Определение минимального объема

производства продукции.

Себестоимость годового выпуска продукции:

где

- полная себестоимость единицы продукции, грн;

- условно-сменные расходы

=0.65;

- условно-постоянные расходы

=0.35;

Х – производственная мощность производства X=150 ед./год;

- годовой объем выпуска продукции

=100 ед./год;

Стоимость годового выпуска продукции:

(2.4.5)

Объем продукции, при которой прибыль отсутствует:

ед.

Объем продукции, при котором будет достигнут запланированный уровень рентабельности:

(2.4.6)

Годовая прибыль при достижении запланированного уровня рентабельности составит:

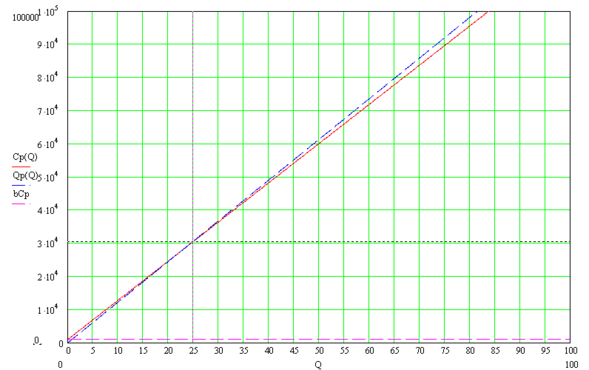

Рис. 2.4.1 Характеристика минимального объема производства продукции.

Вывод

В данном разделе были проведены анализ уровня качества и конкурентной способности источника бесперебойного питания, расчеты себестоимости производства, целесообразности производства, определение цены изделия.

Полная себестоимость составляет 1014.56 грн.

Нижняя граница цены -

Верхняя граница цены -

Договорная цена -

Объем продукции, при котором прибыль отсутствует - ед.

Раздел 3. Охрана труда.

В данном разделе дипломного проекта приводится анализ условий труда в производственном помещении по производству источника бесперебойного питания, при разработке и производстве плат управления и питания. Этой части дипломного проекта нужно уделить особенное внимание, т.к. при не соблюдении норм, установленных законодательством, возможно нарушение работоспособности и жизнедеятельности рабочих. Поэтому, мы должны определить опасные и вредные производственные факторы, а также степень их опасности на рабочем месте. Конечно, нужно разработать мероприятия, чтобы защитить рабочих от влияния этих факторов, если они будут превышать допустимые нормы.

3.1. Анализ опасных и вредных производственных факторов.

К основным вредным и опасным факторам, что влияют на людей, занятых на производстве радиоэлектронной аппаратуры (далее РЭА), можно отнести:

Плохая освещенность рабочей зоны (условия освещенности производственных помещений должны удовлетворять нормам, отмеченным в СНиП II-4-79/85);

Повышенные уровни электромагнитных излучений (уровни излучений и полей должны отвечать ГОСТ 12.2.006-87);

Опасность поражения электрическим током;

Неудовлетворительные параметры микроклимата рабочей зоны в производственных помещениях должны удовлетворять нормам, отмеченным в ГОСТ 12.1.005-88 и ДСН 3.3.6.042-99;

Содержание в воздухе рабочей зоны вредных веществ разного характера влияния в концентрациях, что превышают предельно допустимые (гранично-допустимая концентрация (ГДК) вредных веществ в воздухе рабочей зоны должны удовлетворять нормам, отмеченным в ГОСТ 12.1.005-88 и ГОСТ 12.1.007-80);

Повышенный уровень шума на рабочем месте (допустимые уровни звукового давления в октавных полосах частот, уровни звука и эквивалентные уровни звука на рабочих местах) должен соответствовать санитарным нормам допустимых уровней шума на рабочих местах ДСН 3.3.6.037-99;

Повышенная напряженность электрического поля промышленной частоты на рабочем месте (напряженность электрических полей промышленной частоты на рабочих местах должна удовлетворять нормам, отмеченным в ГОСТ 12.1.002-88);

Влияние вредных факторов влияния мониторов ПК (ДСанПиН 3.3.2.007-98).

3.2. Характеристика параметров рабочего помещения.

При разработке и изготовлении изделия основные трудозатраты составляет разработка программного обеспечения, а именно: разработка программы прошивки микроконтроллера и программного обеспечения для связи устройства с персональным компьютером (ПК). Помещение, в котором находится ПК является рабочей комнатой лаборатории исследовательского института. Помещение лаборатории находится на втором этаже панельного дома. Вибрация в помещении отсутствует. Вредные вещества в помещении лаборатории также отсутствуют. Состав воздушной среды в норме. В рабочей комнате находится монитор в составе ПК, офисная мебель. Покрытие пола - паркет. Стены обклеены обоями.

Основные геометрические размеры помещения, котором будут проводится работы по проектированию платы управления:

- длинна а = 6 м;

- ширина b = 5 м;

- высота h = 2,60 м.

В помещении лаборатории будут работать два инженера.

Исходя из значений a, b, h, рассчитаем площадь помещение:

S > i = a × b = 6 × 5 = 30 (кв.м) - площадь помещения;

Sn = 6.2 (кв.м) – общая площадь столов и шкафа.

S = Si - Sn = 30– 6.2 = 23,8 (кв.м)

V = S × h = 23,8 × 2,60 = 61,88 (куб.м)

Площадь и объем, что приходится на одного рабочего, определяется по формулам:

S1 = S2 = S / 2 = 23,8 / 2 = 11,9 кв.м

V1 = V2 = V / 2 =61,88 / 2 = 30,94 кв.м

На основании приведенных выше данных рассчитаем значение площади и объема помещения, что приходится на одного служащего. Результаты расчетов приведены в таблице.

Результаты расчетов. Таблица 1.

Анализируя условия труда в помещении, заметим, что объем помещения, который приходится на одного человека, больше нормативного значения СН245-82 и ОНТП24-86.

3.3. Расчет природного освещения.

Согласно СНиП ИИ-4-79/85 для наименьшего различения объектов (разряд зрительной работы ІІІ (б)) 0.3 – 0.5 мм значения коэффициента природного освещения (КПО) должно равняться 2%.

Целью расчета условного освещения является проверка его соответствия СНиП ИИ-4-79/85. При боковом одностороннем освещении формируется минимальное значении КПО в точке, размещенной на расстоянии одного метра от стены, наиболее отдаленной от световых проемов на пересечении характерного разреза плоскости помещения и рабочей поверхности. Характерный разрез помещения – поперечный разрез по средине помещения, плоскость которого перпендикулярная плоскости проемов. Условная рабочая поверхность – горизонтальна и расположена на высоте 0.8 м от полу.

Находим номер светового климата. Для Киева номер светового климата – IV. На основе СНиП ИИ-4-79, находим коэффициент природного освещения (КПО = 2), для работы высокой точности (разряд зрительной работы ІІІ (б)).

Для домов города Киева (IV пояс светового климата) нормируемое значение КПО находим по формуле:

,

де: еІІІ – КПО для ІІІ светового климата;

m – коэффициент светового климата, m = 0.9;

с – коэффициент солнечности климата, с = 0.75, для световых проемов во внешних стенах дома, ориентированных по сторонах горизонта 136° ... 225°.

Фактическое значение КПО рассчитывается по формуле:

где: E- геометрический КПО в расчетной точек при боковом освещении, учитывая прямой свет неба, который находим по формуле;

g – коэффициент, который учитывает неравномерность яркости солнечного неба g = 0.75 для условной высоты светового проема над рабочей поверхностью 20°.

R – коэффициент, который учитывает относительную яркость напротив стоящего дома.

r1 – коэффициент, который учитывает увеличение КПО при боковом освещении благодаря свету, отбитому от поверхности помещения и подсвечивающего слоя, прилегающего к дому, учитывая отношение глубины помещения к высоте верха окна к уровню рабочей поверхности, отношение расстояния рассчитанной точки от внешней стены к глубине помещения В, коэффициенте отражения поверхности помещения ср;

0 – общий коэффициент пропускания света, который рассчитывается за формулой;

k3 – коэффициент запаса, k3 = 1.3.

Езд – геометрический КПО в расчетной точке при боковом освещении, учитывает отраженный свет, отбитый от бокового строения, и, рассчитывается по формуле.

Найдем геометрический КПО в расчетной точке при боковом освещении:

где: n1 – количество лучей проходящих от неба через световые проемы в расчетную точку при поперечном разрезе помещения (n1 = 8);

n2 – количество лучей проходящих от неба через световые проемы в расчетную точку на плане помещения (n2 = 30).

Найдем индекси строения в плане разреза:

где: ln – длинна противоположного дома, ln = 100 м;

Н – высота противоположного дома, Н = 20 м;

l – расстояние от расчетной точки в помещении к внешней поверхности стены дома, l = 95 м;

р – расстояние между домами, р = 50 м;

а – ширина окна на плане, а = 3 м;

h – высота верхней грани окна над полом, h = 4 м.

Отделочный материал фасада противоположного дома – бетон.

Находим по рассчитанным значениям z1 и z2, R – коэффициент, который учитывает относительную яркость противоположного дома:

R = 0.22

Рассчитаем коэффициент отражения поверхности помещения:

где: р1, р2, р3 – коэффициенты отражения потолка, стен, пола.

Соответственно (р1 = 0.7, р2 = 0.5, р3 = 0.1);

S1, S2, S3 – площадь потолка, стен, пола (S1 = 110 м2, S2 = 210 м2, S3 = 110 м2)

.

Находим r1, учитывая, что:

;

;

; рср = 0.46;

r1 = 5.4;

Находим общий коэффициент пропускания света:

где: τ1 – коэффициент светопропускания материала остекления, для стекла оконного листового двойного τ 1 = 0.8;

τ 2 – коэффициент, учитывающий потери света в деревянных перегородках. τ 2 = 0.7;

τ 3 – коэффициент, учитывающий потери света в несущих конструкция при боковом освещении, τ 3 = 1;

τ 4 – коэффициент, учитывающий потери света в солнцезащитных устройствах. Зависит от типа устройства, вида изделия и материалов для защитных козырьков, τ 4 = 0.9;

τ 5 – коэффициент, учитывающий потери света в защитной стенке при боковом освещении, τ 5 = 1.

Находим геометрический КПО в расчетной точке при боковом освещении, учитывая свет, отбитый от соседнего здания, по формуле:

Значение та

,

та

(

= 5;

= 22)

Находим фактический КПО по формуле (8.3.1)

Рассчитанное значение КПО больше нормированного – зрительные Работы при естественном освещении отвечают нормативным требованиям.

3.4. Расчет искусственного освещения.

Сделаем расчет искусственного освещения. Исходные данные для расчета:

лампа дневного освещения ЛБ – 65;

световой поток ФЛ = 465 ЛК;

тип осветлителя ЛПО – 02 (две лампы по 65 Вт);

количество светильников N = 12;

высота подвеса h = 3,3 м (с учетом высоты столов).

Освещение находится по формуле:

где:

n – количество ламп в светильнике;

– коэффициент, учитывающий увеличение освещения за счет отражения отдаленных светильников, = 1.2;

m – количество рядов светильников, m = 6;

Еі – относительная освещенность в расчетной площади, от і-го полуряда светильников (ЛК), рассчитывается по формуле ;

Фі – коэффициент перехода от горизонтального освещения к наклонному, так как столы горизонтальные, то Ф = 1 для всех Е;

k3 – коэффициент запаса, учитывается запыленность, k3 = 1.5;

Ір – длинна ряда, Ір = 8.4 м;

- вспомогательная функция, значение которой находится в зависимости от относительных координат

та

;

- сила света в направлении расчетной точки, рассчитывается в зависимости от угла

, который находят для соответствующих значений

и по условной группе светильников.

Найдем соответствующие значения Е:

Находим освещенность Е за формулою :

Норма освещенности для данного вида работ (разряд работы IІІ (б), робота высокой точности) равняется 300 ЛК. Таким образом, общая освещенность удовлетворяет требованиям СНиП II-4-79.

3.5. Оценка санитарных норм условий труда при пайке.

В данной работе будем рассматривать процесс пайки на этапе конструкторской разработки (ОКР). При этом используется ручная пайка, выполняемая электрическим паяльником непрерывного действия мощностью 20...40Вт. При этом удельное образование аэрозоля свинца составляет 0,02...0,04мг/100 паек.

Соответственно сборочному чертежу, в качестве припоя используется оловянно-свинцовый припой марки ПОС-61 ГОСТ 21931-76. Флюс используется безкислотний — КЭ ГОСТ 1797-64. Для удаления остатков флюса применяется этиловый спирт. В состав припоя входит олово (Sn) в количестве 60-62% и свинец (Рb) в количестве 38-40%.

Флюс состоит из сосновой канифоли (С2Н3ООН2) в количестве 15-28%, и этилового спирта (С2Н5ОН) в количестве 72-85%.

Свинец является чрезвычайно опасным веществом (класс 1), соответственно ГОСТ 12.1.005-88. ГДК в воздухе рабочей зоны 0,01мг/м3. Олово является веществом умеренно опасным (класс 3). ГДК в воздухе рабочей зоны 10мг/м3. Спирт этиловый является малоопасным веществом (класс 4). ГДК в воздухе рабочей зоны 1000мг/ м3..

Определим концентрацию аэрозоля свинца:

C = 0,6 × A × B × t × N / V,

где:

A- удельное образование аэрозоля свинца;

B - количество паек в минуту;

N - количество рабочих мест;

V - объем помещения, м3;

t - длительность сборки изделия, час.

В нашем случае:

A = 0,04мг / 100 паек,

B=5, t = 1,2 часа, N = 2, V = 50,44 м.

Тогда:

С = 0,6 × 0,04 × 5 × 1,2 × 2 / 50,44 = 0,005709 мг/м.

Следовательно, при данных условиях технологического процесса, концентрация аэрозоля свинца в воздухе рабочей зоны не будет превышать предельно допустимую концентрацию 0,01мг/м. Так, как пары свинца не превышают ГДК, то нет необходимости в вентиляции.

3.6. Электробезопасность.

В помещение лаборатории не жарко, сухо, и соответственно к ОНТП24-86 и ПУЕ-87 она относится к классу помещений без повышенной опасности поражения персонала электрическим током, поскольку относительная влажность воздуха не превышает 75%, температура не более 35 0С, отсутствующие химически агрессивные среды.

Питание электроприборов внутри помещения осуществляется от трехфазной сети с заземлением, напряжением 220 В и частотой 50 Гц с использованием автоматов токовой защиты. В помещении применена схема заземления.

В анализируемом помещении используются следующие типы электрооборудования:

- ПК Prime Medio 80 - 1 шт.;

- монитор Samsung 730BF (ВДТ) 220В - 1 шт.;

- системный блок 220 В - 1 шт.

Предусмотрено защитное отключение напряжения питания сети при аварийном режиме работы оборудования.

В рассмотренном помещении электропроводка спрятана, проведена в под штукатуркой на высоте 2 м. Силовые проводники, которые соединяют между собой ПК с системным блоком и принтером имеют двойную изоляцию. Штепсельные розетки установлены на высоте одного метра от пола. Выключатели на стенах расположены на высоте 1,75 метра от пола со стороны ручки для открытия двери. Корпус дисплея, клавиатуры и принтера изготовлен из специального материала — ударопрочного пластика, что делает поражение электрическим током человека, при прикосновении к нему практически невозможным. То есть, специальных мероприятий для электробезопасности применять не нужно.

Корпус системного блока изготовлен из металлических деталей. Соответственно возникает опасность поражения человека электрическим током через нарушение изоляции и перехода напряжения от токоведущих частей. В связи с этим, корпус системного блока, необходимо преднамеренно соединить с нулевым проводом. В помещении примененная схема зануления, где rз (рабочее заземление) избран с учетом использования природных заземлений и повторного заземления нулевого проводника rn=4 Ом, r0=1,0 Ом.

Поражение человека электрическим током может быть в случае:

1. Касания к открытым токоведущим частям;

2. В результате токопроводящих элементов оборудования, которые оказались под напряжением в результате нарушения изоляции или из-за других причин.

Выполним электрический расчет способности защитных автоматов. При расчете тока однофазного короткого замыкания воспользуемся формулой:

Iкз = Uф / (rn + Zт/3),

Где rn - сумма активных сопротивлений фазного и нулевого провода,

rn = rф +r0;

Zт/3 – расчетное сопротивление трансформатора;

В данном случае Uф = 220В , rф = 0,8 Ом , r0 = 1,0 Ом. , Zт/3 = 0,12 Ом.

Ікз = 220 /( (0,8 + 1,0) +0,12) =121,6 А

Определим значение Iср из расчета на то, что автоматический выключатель используется как токовая защита.

Ікз > 1.4 × Іср

Получаем Iср < 86,8 А.

Заземление сделано посредством гибкого сплетенного медного провода диаметром порядка 1,5 мм2.

Для уменьшения значений напряжений прикосновения и соответствующих им величин токов, при нормальном и аварийном режимах работы оборудования необходимо выполнить повторное защитное заземление нулевого провода. Соответственно ГОСТ-12.2.007.0-75 все оборудование (кроме ЭВМ - II класс) относится к I классу, оно имеет рабочую изоляцию соответственно требованиям ГОСТ 12.1.009-76. Подключение оборудования выполнено соответственно требованиям ПБЕ и ПУЕ. Дополнительные мероприятия по электробезопасности не нужны.

3.7. Пожарная безопасность помещения.

Рабочее помещение соответственно ПБЕ та ОНТП 24 –86 по взрывоопасной безопасности можно отнести к категории "В".

Соответственное с ПУЕ класс рабочей зоны помещения по пожарной безопасности П-II а.

Потому, что в рассмотренном помещении находится ПЕОМ, пожар может привести к большим материальным затратам. Следовательно, проведение работ по созданию условий, при которых вероятность возникновения пожара уменьшается, имеет еще более важное значение.

Возможными причинами возникновения пожара в данном помещении:

Короткое замыкание проводки;

Характеристики

Список файлов ВКР
