1.4.1 Трансформация базовой технологии решения задачи

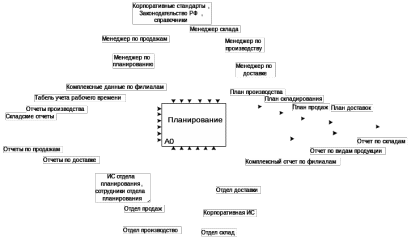

На рисунке Рис. 10 представлен ключевой функциональный блок планирования при трансформации базовой технологии.

В трансформируемую технологию добавляется механизм управления и справочники, информация из которых в автоматизированном режиме регламентирует процесс преобразования входной информации в ИС. В механизме исполнения добавляется ИС отдела планирования, которая, в автоматизированном режиме, выполняет наиболее рутинные функции планирования. На выходе добавляется новая информация – статистические отчеты по видам продукции, по складам и комплексный отчет по филиалам. Они позволяют проводить анализ деятельности за любой временной период, и на этой основе более эффективно проводить процесс планирования.

Рис. 10. Ключевой функциональный блок планирования в варианте «КАК ДОЛЖНО БЫТЬ»

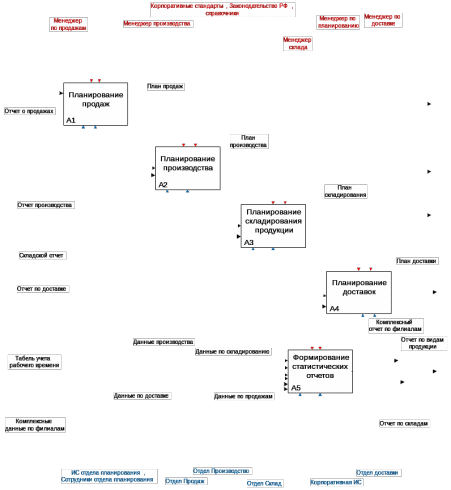

На рисунке Рис. 11 представлена декомпозиция ключевого функционального блока в трансформируемой технологии. Необходимо рассмотреть изменения в технологии «КАК ДОЛЖНО БЫТЬ» по сравнению с технологией «КАК ЕСТЬ». К функциональным блокам планирования добавляется функциональный блок формирования статистических отчетов.

Статистические отчеты формируются на основании отчетов производства, продаж, складирования, доставки, комплексных данных по филиалам и табеля учета рабочего времени. Отчеты формируются по любому выбранному временному периоду, по филиалам, по видам продукции, по складам. Отчеты с входной информацией по выполненным планам поступают из подразделений в виде файла, вносятся сотрудниками отдела планирования в экранные формы при помощи функции импортирования данных, выбирается временной период и запускается ручной операцией автоматизированный процесс формирования новых планов. Статистические отчеты формируются на основе информации, поступающей из корпоративной ИС.

Рис. 11. Декомпозиция ключевого функционального блока в трансформируемой технологии

Результатами статистических отчетов являются дополнительными аналитическими показателями для АФХД. Добавляется механизм управления в виде справочников. К ним относятся справочники: «Виды продукции», «Филиалы», «Склады», «Контракты». Данные справочники позволяют структурировать информацию в таблицах БД и формировать результативную информацию. Добавляется механизм исполнения. Это ИС отдела планирования. ИС отдела планирования автоматизирует наиболее рутинные функции планирования. Необходимо рассмотреть технологию формирования планов в варианте «КАК ДОЛЖНО БЫТЬ». В автоматизированном режиме по данным таблиц БД формируются планы-отчеты в табличной форме. Файлы со сформированными статистическими отчетами и планами автоматически загружаются в корпоративную ИС. Это изменение функциональной информационной технологии. Необходимо, также, рассмотреть изменения в предметной технологии. Вся входная информация поступает в виде файлов, которые автоматически загружаются из корпоративной ИС в ИС отдела планирования. Данные из файлов импортируются в таблицы БД. Вся результативная информация, т.е. планы и статистические отчеты формируются посредством внутримашинной обработки. Вся результативная информация, в виде файлов, после её формирования, автоматически загружается в корпоративную ИС. Пользователи ИС планирования выполняют ручные операции только при работе с интерфейсом ИС планирования. Таким образом, новая технология сводит к минимуму ручные операции, большинство операций по расчету результативных показателей, которые ранее осуществлялись посредством функций MS Excel, т.е. посредством частичной внутримашинной обработкой, в ИС планирования полностью автоматизированы.

Поэтому устраняются рутинные функции, выполняемые сотрудниками отдела планирования при форматировании планов, а также увеличивается количество аналитических показателей, позволяющих более эффективно проводить процесс планирования.

1.4.2 Цели и назначение автоматизированного варианта решения задачи

Цель автоматизированного варианта решения задачи – достижение прямого и косвенного экономических эффектов.

Прямой эффект – сокращение трудоемкости и стоимостных затрат по формированию планов на предприятии. Появление новых аналитических показателей в виде статистических отчетов по основным видам деятельности.

Косвенный эффект автоматизации работы отдела планирования сводится к повышению оперативности составления планов-отчетов, структуризации информации по планированию в рамках БД за предыдущие периоды, исключению задержки необходимой информации, простоев производства, вследствие несвоевременности предоставления плановой информации, повышению производительности в различных сферах, связанных с областью планирования, повышению достоверности результатов, исключению несоответствия данных, используемых в различных отчетах, исключению дублирования потоков информации, снижению трудоемкости обработки информации, усовершенствованию процессов сбора, передачи, обработки, хранения, защиты целостности и секретности информации и процессов выдачи результатов расчетов конечному пользователю.

1.4.3 Подзадачи автоматизации и функциональная ИТ их решения

Для создания ИС планирования необходимо использовать аппаратную платформу клиент-сервер. Она позволит всем пользователям ИС получать одновременный доступ к данным, а также, позволит разграничить права доступа разных пользователей к разным данным. В случае же аппаратных и программных сбоев, данная платформа позволяет обеспечить целостность и противоречивость данных. Функции сервера следующие: выполнение клиентских запросов по извлечению и модификации данных; предоставление механизма одновременного доступа к данным нескольких пользователей; обеспечение идентификации и разграничение прав доступа разных пользователей к разным данным; обеспечение целостности и не противоречивости данных в случае аппаратных и программных сбоев; предоставление средств администрирования.

Подзадачи автоматизации – это:

• формирование плана продаж;

• формирование плана производства;

• формирование плана складирования;

• формирование плана доставки;

• формирование статистического отчета по видам продукции;

• формирование статистического отчета по филиалам;

• формирование статистического отчета по складам;

Входная информация – это отчеты по выполнению планов за предыдущие временные периоды, планы деятельности за предыдущие периоды, комплексные данные по филиалам, табель учета рабочего времен, коэффициенты планирования. Данные вносятся в таблицы посредством соответствующих экранных форм, через них запускается автоматизированное формирование всех результативных планов. Они формируются на основе таблиц БД и справочников. В экранных формах, кроме ввода входной информации, указывает временной период, за который формируются планы. Статистические отчеты формируются на основе файлов, полученных из корпоративной ИС и таблиц БД. Процесс формирования статистических отчетов запускается из экранных форм, в которые вносится информация по временному периоду. Результативная информация – это таблицы, отчеты и файлы: «Отчет по филиалам», «Отчет по видам продукции», «Отчет по складам». Данные отчеты являются статистическими. К результативной информации также относятся отчеты: «План-отчет по продажам», «План-отчет по производству», «План-отчет по складированию», «План-отчет по доставке». Эта информация отображается в виде таблиц и файлов. Таблицы, с условно-постоянной информацией – это справочники «Склады», «Филиалы», «Виды продукции», «Контракты».

Режим решения задачи – диалоговый.

Периодичность получения результативной информации: статистический отчет по видам продукции, статистический отчет по филиалам, статистический отчет по складам, план продаж и план производства – еженедельно, а план складирования и план доставки - ежедневно.

1.5 Обоснование проектных решений

1.5.1 Обоснование проектных решений по техническому обеспечению

Под техническим обеспечением подразумеваются все технические средства, необходимые для функционирования ИС

Критериями при выборе технического обеспечению являются, во-первых, экономическая целесообразность, поскольку, при интеграции разработанной ИС планирования не требуется закупка нового оборудования для рабочих станций. Во-вторых, так как объем результативных данных является достаточно объемным (планы составляются для 110 дистрибуционных центров и 11 филиалов), то оперативная память и объем жесткого диска должны быть достаточны, чтобы заархивировать значительные объемы информации, также, процессор должен быть достаточно быстродействующим. Необходимые элементы для технического обеспечения автоматизации функций планирования приведены ниже. Для осуществления автоматизации необходимо установить сервер баз данных в отделе планирования, т.к. на нём размещается серверная часть ПО создаваемой программы. Сервер БД отдела планирования взаимодействует с сервером БД корпоративной сети. На него переносится информация со всеми вновь созданными планами и отчетами. Объем памяти жесткого диска сервера БД отдела планирования должен быть достаточно большим. Объем оперативной памяти также должен быть достаточно высоким. Сервер должен быть быстродействующим, а также обладать высокой вычислительной мощностью.

Наиболее подходящими характеристиками обладает четырехпроцессорный сервер Flagman QD420. Сервер STSS Flagman QD420 построен на базе четырех высокопроизводительных процессоров AMD® Opteron® с использованием технологии Dual/Quad Core. Данный сервер обладает высокой вычислительной мощностью. Flagman QD420 может применяться как сервер тяжелых баз данных, каковой является БД ИС планирования на предприятии ООО «Кока-Кола ЭйчБиСи Евразия». Обладая высокими вычислительными возможностями, может использоваться в качестве сервера SQL с числом пользователей свыше тысячи.

Надежность обеспечивается благодаря использованию серверных компонентов, буферизированной памяти с коррекцией ошибок (ECC Registered), высококачественного отказоустойчивого блока питания с горячей заменой, жестких дисков с возможностью горячей замены, аппаратных RAID-контроллеров, отказоустойчивой системы охлаждения и встроенным средствам диагностики и мониторинга.

В сервере применяется дисковая подсистема SAS для обеспечения максимальной надежности и производительности на приложениях типа СУБД. Сервер имеет шесть дисковых отсеков для установки жестких дисков с горячей заменой.

Основные характеристики сервера Flagman QD420:

• четыре двух-/четырех- ядерных процессора AMD® Opteron® 8000-series Dual/Quad Core AMD64;

• до 128Gb оперативной памяти DDR-2 PC2-5300 ECC Registered;

• дисковая подсистема SAS/SATA onBoard RAID 0,1,10 (SAS RAID-5,6 - опционально);

• два интегрированных сетевых адаптера 10/100/1000Mbit Ethernet;

• система управления сервером IPMI 2.0 Server Management (опционально);

• корпус 2U Rackmount.

Других технических элементов для технического обеспечения задачи автоматизации не требуется. Клиентская часть программы устанавливается на компьютерах РС сотрудников отдела планирования. Они обладают всеми необходимыми техническими характеристиками. Характеристика РС отдела планирования: рабочая станция STSS Flagman WP110 построена на базе новейшего процессора компании Intel® с использованием технологии Dual/Quad Core™; процессор Intel® Core™ 2 является на данный момент самым высокопроизводительным в линейке процессоров компании Intel®.

Рабочая станция позволяет конфигурироваться в широких пределах. Высочайшее качество обеспечивается благодаря использованию высококачественных компонентов и многоуровнему тестированию.

Данные РС являются офисными ПК с расширенными возможностями

Основные характеристики РС:

• двуядерный процессор Intel® Core™ 2 / Pentium® Dual-Core EM64T;

• до 8Gb оперативной памяти DDR2 PC2-5300;

• дисковая подсистема SATA onBoard RAID;

• интегрированный сетевой адаптер 10/100/1000Mbit Ethernet;

• видеоадаптер nVidia GeForce 7300/7600/8500/8600/8800;

• корпус MidiTower.

Таким образом, в рамках решения задачи автоматизации работы отдела планирования необходимо приобрести и установить сервер БД.
