1.2. В городе установлен большой памятник. Имеется почтовая карточка с фотографией этого памятника, сделанной с почтительного расстояния от него Можно ли воспользоваться этим снимком для определения высоты памятника?

Для приблизительного нахождения высоты памятника по снимку можно выбрать две точки, расположенные у фундамента этого памятника, и измерить расстояние между ними на фотографии и на местности (второе расстояние нас интересует скорее не в чистом виде, а как проекция на прямую, перпендикулярную направлению, в котором был сфотографирован памятник). Найдя отношение k первого из расстояний ко второму, мы узнаем масштаб снимка, после чего останется замерить на нем высоту памятника и поделить ее на k..

1.3. Необходимо измерить на местности расстояние между двумя объектами, разделенными зданием или другим препятствием, не позволяющим непосредственно про­ложить прямую между этими объектами. Как тем не менее можно произвести указанное измерение?

Рис. 22.

Пусть А и В — данные точки на местности, между которыми определяется расстояние. Выберем точку С, из которой видны обе точки А и В (рис. 22). На продолжении отрезка АС за точку С отметим точку D на расстоянии АС от точки С. Аналогично на продолжении отрезка ВС за точку С отметим точку Е, для которой СЕ=ВС. Тогда отрезки ED и АВ равны, поскольку они симметричны относительно точки С.

Если же из-за недостатка места точки Е и D выйдут за пределы досягаемости, то их можно в определенное число раз приблизить к точке С. Тогда отрезок ED будет в то же число раз короче отрезка АВ, так как треугольники ABC и DEC будут подобны.

1.4. Можно ли воспользоваться для измерения глубины озера торчащим из воды камышом, не вырывая его?

Слегка отклонив камыш и держа его в натянутом состоянии, замерим расстояние а между точками А и В, в которых камыш пересекает поверхность воды соответственно в вертикальном и наклоненном положении (рис. 23). Возвратим камыш в исходное состояние и определим высоту b над водой, на которую поднимется при этом точка В наклоненного камыша, заняв исходное положение С. Тогда, обозначив через D основание камыша, а через х — искомую глубину AD, из прямоугольного треугольника ABD находим

откуда и .

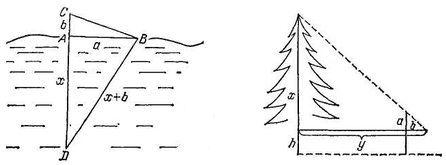

Рис. 23 Рис. 24

1.5. Каким способом можно измерить высоту дерева, не взбираясь на него и не прибегая к помощи теней?

Установив вертикальный шест на некотором расстоянии от дерева, нужно стать в такую точку, из которой верхний конец шеста загораживает в точности верхушку дерева (рис. 24). Тогда, если высота части шеста над уровнем глаз равна а, а расстояния от глаз по горизонтали до шеста и до дерева равны b и у соответственно, то из подобия треугольников можно найти высоту х дерева над уровнем глаз. Наконец, зная свой рост h до уровня глаз, получаем полную высоту дерева

.

Заметим, что вычисления и измерения можно упростить, если добиться равенства b=a, которое достигается выбором места установки шеста. Кроме того, можно лечь на землю, что позволит считать h=0, а в результате высота дерева окажется равной x=y.

1.6. Существует огромный пруд круглой формы, обойти который по окружности нельзя из-за имеющихся на его берегу различных препятствий в нескольких местах. Кроме того, представляется затруднительным измерять расстояние между какими-либо точками, если только соединяющий их отрезок проходит над водой. Можно ли при таких ограничениях измерять диаметр пруда?

Рис. 25

Встав в точку А на некотором расстоянии от пруда (рис. 25), можно расположить перед собой горизонтальную палку длины а так, чтобы расстояния от обоих ее концов до одного глаза (второй глаз при этом лучше закрыть) были равны одному и тому же значению b , а сами концы палки зрительно совместились с крайними точками пруда, видимыми из точки А. Тогда, измерив расстояние у от А до ближайшей точки пруда по прямой, проходящей через середину палки, можно вычислить радиус х пруда, а значит, и его диаметр 2х. Действительно, из по­добия соответствующих прямоуголь­ных треугольников находим

,

откуда 2bx=ax+ay, т.е. x=y .

Заметим, что если добиться равенства b=а (что достигается выбором точки А), то коэффициент при у в последней формуле будет равен 1, а искомый диаметр пруда окажется рав­ным 2х=2у.

1.7. Как узнать, на какой высоте находится шпиль, расположенный на здании, внутри и вблизи которого измерения затруднительны?

Необходимо установить вертикальный шест на некотором расстоянии от здания и станем в такую точку, из которой

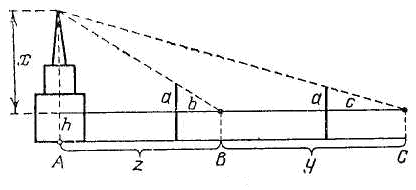

Рис. 26

верхушка шпиля зрительно совмещается с верхним концом шеста (рис. 26). Затем, пройдя некоторое расстояние в направлении от здания по прямой, на которой лежит первая точка и проекция А шпиля на горизонтальную плоскость, еще раз проделайте такую же операцию. Пусть высота шеста над уровнем глаз равна а, расстояние от глаз до шеста в первом положении оказалось равным b , а во втором с. Тогда, измерив расстояние у между точками В и С, в которых мы стояли в первом и во втором случаях, можно сосчитать высоту х шпиля над уровнем глаз. В самом деле, обозначим через z расстояние между точками А и В. Из подобия соответствующих треугольников имеем

,

откуда и , т.е.

Коэффициент при у в последнем равенстве можно сделать равным 1, если в первом положении шеста добиться равенства b—а, а во втором — равенства с=2а.

1.8. Как находясь на берегу реки измерить ее ширину, не имея возможности перебраться на другой берег. Для этого необходимо отыскать глазами на противоположном берегу реки близко к воде какой-либо заметный ориентир А — камень, деревце и т. п. — и отметить на своем берегу точку В, расстояние от которой до точки А представляет собой, по-вашему, ширину реки. Как измерить длину отрезка АВ?

Выберем точку С на продолжении прямой АВ за точку В, а также точку D, не лежащую на прямой АВ (рис. 27). Затем выберем точки Е и F на продолжениях прямых BD и CD соответственно за точку D так, чтобы выполнялись равенства BD=DE, CD=DF. Наконец, найдем точку G пересечения прямых EF и AD. Тогда искомое расстояние между точками А и В будет равно длине отрезка EG. Действительно, из равенства треугольников BDC и EDF (по двум сторонам и углу между ними) имеем равенство углов CBD и FED. Поэтому треугольники BAD и EGD равны (по стороне и двум прилежащим к ней углам), а значит, равны и их соответствующие стороны АВ и GE.

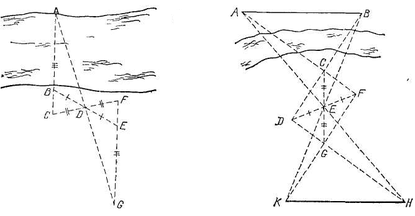

Рис. 27 Рис. 28

1.9. Необходимо узнать расстояние до высокого здания, которое можно увидеть прямо со двора дома Естественно, в городских условиях непосредственно пройти к зданию по прямой линии вам не удастся. Более того, геометрические построения можно осуществлять лишь на сравнительно небольшой площадке перед домом. Укажем способ для определения искомого расстояния.

Для нахождения расстояния от данной точки В до недоступной точки А можно использовать построения, аналогичные приведенным в решении задачи 1.8. с той лишь разницей, то точки Е и F на рис. 27 следует выбрать ближе к точке D, т. е. на расстоянии, в одинаковое число раз меньшем длин отрезков BD и CD соответственно. Во столько же раз отрезок GE окажется меньшим отрезка АВ, что вытекает из подобия треугольников BAD и EGD.

1.10. Человек находится на одном берегу реки, а на другом, недоступном для него берегу расположены два объекта. Как измерить расстояние между ними?

Пусть А и В — недоступные точки, между кото­рыми надо найти расстояние. Выберем на некоторой прямой три точки D, Е и F так, чтобы выполнялось равенство DE= —EF (рис. 28). При этом заранее побеспокоимся о том, чтобы точка С пересечения прямых AF и BD оказалась доступной и лежала с той же стороны от прямой DF, что и отрезок АВ: этого можно достичь уменьшением отрезка DF и переобозначением его концов. На продолжении отрезка СЕ за точку Е отметим точку G на расстоянии СЕ от точки Е. Далее найдем точку Н пересечения прямых DG и АЕ, а также точку К, пересечения прямых FG и BE. Тогда искомое расстояние будет равно КН. Действительно, при преобразовании симметрии относительно центра Е точка С переходит в точку G, точка D — в точку F, прямая CD — в прямую GF, прямая BE — в себя, а точка В пересечения прямых CD и BE — в точку К пересечения GF и BE. Аналогично точка А при этом преобразовании переходит в точку Н, поэтому отрезок НК симметричен отрезку АВ относительно точки Е.

§2. На равном расстоянии

В настоящем параграфе рассматривается несколько практических задач, в которых нужно использовать геометрический материал для нахождения точек или линий на местности из соображений равенства каких-либо расстояний. Построения, которые понадобятся для решения этих задач, должны быть по возможности более простыми. Если они не потребуют никаких средств, выходящих за рамки простейшей геометрии на местности, то такие построения можно будет осуществить в обычных условиях без использования сколько-нибудь сложных измерительных приборов [2]. В противном случае для реализации построений можно изобразить исходную конфигурацию на плане и, решив задачу на бумаге с помощью циркуля и линейки, перенести результат на местность.

Ниже предполагается, что все населенные пункты имеют незначительные размеры и могут быть приняты в задачах за точки, а магистрали, каналы и железные дороги являются прямыми и имеют пренебрежимо малую ширину, т.е. могут быть представлены как прямые линии.

Задачи

2.1. Невдалеке от двух населенных пунктов проходит шоссе. В каком месте этого шоссе нужно построить автозаправочную станцию, чтобы расстояния от нее до обоих пунктов были одинаковыми?

Обозначим через А и В данные в задаче населенные пункты и проведем на местности серединный перпендикуляр к отрезку АВ. Так как все точки этого перпендикуляра равноудалены от пунктов А и В и никакие другие точки этим свойством не обладают, то автозаправочную станцию нужно построить в точке пересечения перпендикуляра с шоссе (если такая точка найдется).

2.2. Жильцы трех домов решили совместными усилиями построить колодец. Какое место для колодца следует выбрать, чтобы все три расстояния от него до домов были одинаковыми?
