где QT — тепловая энергия, передаваемая ПВТ, N — затраченная электроэнергия.
Чем выше СОР, тем эффективнее тепловой насос. Коэффициент преобразования зависит от:
- разности температур ИНТ и ПВТ (чем она выше, тем ниже СОР),
- термодинамических свойств хладагента,
- особенностей термодинамического цикла,
- технического совершенства конструкции теплового насоса.
В зависимости от этих факторов значения СОР колеблются от 2,5 до 5.
Так, система тепловых насосов geoTHERM фирмы Vaillant включает в себя ассортимент изделий, способный обеспечить любое необходимое системное решение при индивидуальном подходе. .
Тепловой насос geoTHERMтипа "рассол/вода" (мощностью от6 кВт до46 кВт) и тепло-вой насос типа "вода/вода" (мощностьюот8 кВтдо64 кВт) предназначены для отопления и, при комбинации с емкостным водонагревателем косвенного нагрева, для приготовления горя-чей воды, имеют следующие определяющие контсруктуивные характеристики (табл.1.1):
– Встроенный насос системы отопления и контура источника тепла;
– Безопасный хладагент R 407 C;
– Современный, с большим сроком службы, спиральный компрессор для тепловых насосов;
– Управляемый в зависимости от погоды регулятор энергобаланса с большим дисплеем для графического отображения;
– Дополнительный электроподогрев с возможностью регулирования на 2/4/6/9 kW;
– Кратчайшее время монтажа благодаря компактной конструкции;
– Трёхходовой переключающий клапан для подготовки горячей воды;
–Тихая работа за счет использования многослойной шумоизоляции;
– Расширительный бак солевого контура и предохранительный клапан в комплектк поставки;
Таблица 1.1 Характеристики бытовых тепловых насосов geoTHERM фирмыValiant [37]
| Наименование | Теплопроизводительность | Потребляемая мощность | Цена, EUR |
| Тепловой насос geoTHERM (рассол/вода) | |||
| geoTHERM VWS 61/2 | 5,9 | 1,4 | 5851,75 |
| geoTHERM VWS 81/2 | 8 | 1,9 | 6220,96 |
| geoTHERM VWS 101/2 | 10,4 | 2,4 | 6435,35 |
| geoTHERM VWS 141/2 | 13,8 | 3,2 | 7129,73 |
| geoTHERM VWS 171/2 | 17,3 | 4,1 | 7785,54 |
| geoTHERM VWS 220/2 | 21,6 | 5,1 | 11666,67 |
| geoTHERM VWS 300/2 | 29,9 | 6,8 | 12555,56 |
| geoTHERM VWS 380/2 | 38,3 | 8,8 | 13888,89 |
| geoTHERM VWS 460/2 | 45,9 | 10,6 | 15444,44 |
| Тепловой насос geoTHERM VWW (вода/вода) | |||
| geoTHERM VWW 61/2 | 8,2 | 1,6 | 5723,14 |
| geoTHERM VWW 81/2 | 11,6 | 2,1 | 6083,70 |
| geoTHERM VWW 101/2 | 13,9 | 2,6 | 6295,80 |
| geoTHERM VWW 141/2 | 19,6 | 3,7 | 7238,70 |
| geoTHERM VWW 171/2 | 24,3 | 4,6 | 7690,20 |
| geoTHERM VWW 220/2 | 29,9 | 5,8 | 11000,00 |
| geoTHERM VWW 300/2 | 41,6 | 7,8 | 11888,89 |
| geoTHERM VWW 380/2 | 52,6 | 9,8 | 13222,22 |
| geoTHERM VWW 460/2 | 63,6 | 12,4 | 14777,78 |
| Тепловой насос geoTHERM VWL (воздух/вода) | |||
| geoTHERM VWL 71 | 7,6 | 2,3 | 8389,12 |
| geoTHERM VWL 91 | 10,2 | 3 | 9319,80 |

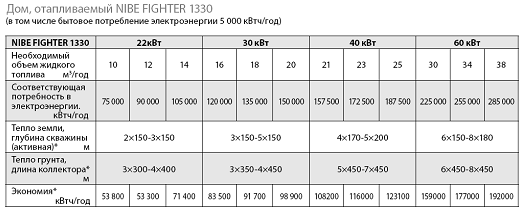

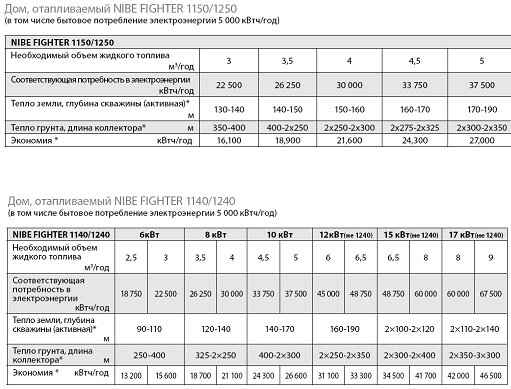

Таблица 1.2 Основные характеристьики тепловых насосов фирмы NIBE AB [36]
Таблица 1.3 Основные характеритсики тепловых насосов Vector [34]
| Vector 8-22 | Vector 12-22 | Vector 17-22 | Vector 17-38 | Vector 20-38 | Vector 23-38 | |||||||||||||||
| Номинальная охлаждающая/нагревательная способность (кВТ) | 7.8/8.8 | 11.2/12.3 | 16.2/17.8 | 16.2/17.8 | 19.1/21.0 | 22.1/24.3 | ||||||||||||||
| Энергопотребление (кВТ/час) | 1.6/1.8 | 2.2/2.9 | 3.3/3.6 | 3.3/3.6 | 3.8/5 | 4.4/5.7 | ||||||||||||||
| Способ управления | Удаленное управление, линейная система управления и автоматизированное центральное управление | |||||||||||||||||||
| Защитные устройства | Защита от высокого/низкого давления, защита от перегрузки электрической линии, предотвращение обморожения, предохранение от замыканий электросети, защита от высокого/низкого напряжения, предохранение от недостаточного поступления воды | |||||||||||||||||||
| Электропитание | 230V | 380V | ||||||||||||||||||
| Компрессор | модель | Высокоэффективный спиральный компрессор | ||||||||||||||||||
| количество | 1 | 1 | 2 | 1 | 1 | 1 | ||||||||||||||
| Испаритель | модель | Нержавеющий теплообменник | ||||||||||||||||||
| поток воды (м3/ч) | 1.4 | 1.9 | 2.75 | 2.75 | 3.27 | 3.78 | ||||||||||||||
| водостойкость (кПа) | 41 | 38 | 36 | 32 | 28 | 28 | ||||||||||||||
| диаметр водопроводной трубы (мм) | DN25 | DN25 | DN25 | DN32 | DN32 | DN32 | ||||||||||||||
| Конденсатор | модель | Нержавеющий теплообменник | ||||||||||||||||||
| поток воды (м3/ч) | 0.8~1.5 | 1.1~2.2 | 1.55~3.0 | 1.55~3.0 | 1.8~3.6 | 2.1~4.2 | ||||||||||||||
| водостойкость (кПа) | 49 | 49 | 48 | 48 | 46 | 46 | ||||||||||||||
| диаметр водопроводной трубы (мм) | DN25 | DN25 | DN25 | DN32 | DN32 | DN32 | ||||||||||||||
| Уровень шума (дБ) | 39 | 39 | 40 | 40 | 41 | 41 | ||||||||||||||
| Вес (кг) | 80 | 110 | 135 | 130 | 168 | 176 | ||||||||||||||
| Vector 330-38 | Vector 400-38 | Vector 460-38 | Vector 800-38 | Vector 900-38 | ||||||||||||||||
| Номинальная охлаждающая/нагревательная способность (кВТ) | 32.2/35.4 | 38.3/42.2 | 44.3/48.2 | 76.3/84.2 | 88.3/97.2 | |||||||||||||||
| Энергопотребление (кВТ/час) | 6.4/8.4 | 7.7/9.9 | 8.8/11.5 | 14.6/19.5 | 17.4/23.1 | |||||||||||||||
| Способ управления | Удаленное управление, линейная система управления и автоматизированное центральное управление | |||||||||||||||||||
| Защитные устройства | Защита от высокого/низкого давления, защита от перегрузки электрической линии, предотвращение обморожения, предохранение от замыканий электросети, защита от высокого/низкого напряжения, предохранение от недостаточного поступления воды | |||||||||||||||||||
| Электропитание | 380V | |||||||||||||||||||
| Компрессор | модель | Высокоэффективный спиральный компрессор | ||||||||||||||||||
| количество | 2 | 2 | 2 | 4 | 2 | |||||||||||||||
| Испаритель | модель | Нержавеющий теплообменник | ||||||||||||||||||
| поток воды (м3/ч) | 5.5 | 6.53 | 7.6 | 13.1 | 13 | |||||||||||||||
| водостойкость (кПа) | 25 | 22 | 20 | 18 | 16 | |||||||||||||||
| диаметр водопроводной трубы (мм) | DN40 | DN40 | DN50 | DN65 | DN65 | |||||||||||||||
| Конденсатор | модель | Нержавеющий теплообменник | ||||||||||||||||||
| поток воды (м3/ч) | 3.1~6.1 | 3.6~7.2 | 4.2~8.2 | 6.8~13.9 | 8.2~16.5 | |||||||||||||||
| водостойкость (кПа) | 42 | 40 | 38 | 35 | 28 | |||||||||||||||
| диаметр водопроводной трубы (мм) | DN40 | DN40 | DN50 | DN65 | DN65 | |||||||||||||||
| Уровень шума (дБ) | 43 | 45 | 45 | 46 | 47 | |||||||||||||||
| Вес (кг) | 196 | 212 | 265 | 315 | 369 | |||||||||||||||
1.3 Исследование конкурирующих видов тепловых насосов для автономных систем теплоснабжения
