Текст из файла (страница 2)

После этого нажимаем на кнопку Пуск. Если была выбрана оптимизация, то появляется окно (рисунок 2.3) свидетельствующее о процессе оптимизации. Этот процесс зависит от сложности схемы и может длиться несколько минут. По окончании процесса оптимизации появляется информационное окно изображенное на рисунке 2.4. В нем выводиться значения элементов, подвергнутые оптимизации. При желании их можно в нести в главную программу нажав Установить. Также в этом окне выводятся данные о количестве произведенных итераций, полученном значении целевой функции и максимальной неравномерности АЧХ выраженной в децибелах.

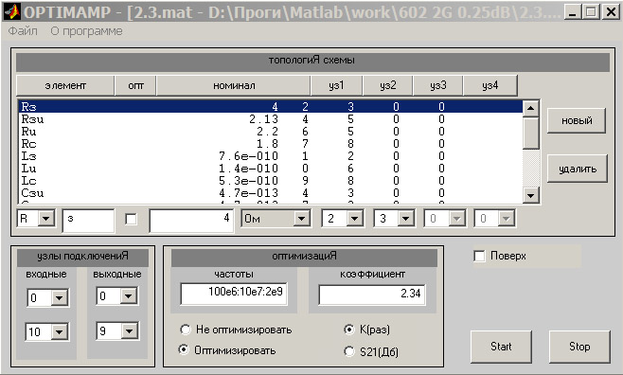

Рисунок 2.1 – Основное тело программы.

Рисунок 2.2 – Вспомогательное тело программы.

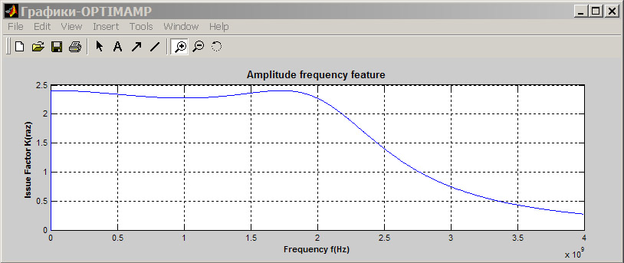

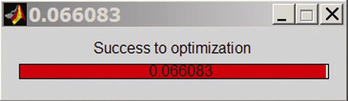

Рисунок 2.2 – Информационное окно 1.

Рисунок 2.4 – Информационное окно 2.

Как видно из рисунков программа OPITMAMP позволяет путем подбора коэффициента передачи найти заданную неравномерность наклона АЧХ.

2.2 Схема исследования

Схема по которой исследовались усилители с МКЦ представлена на рисунке 2.6.

Рисунок 2.5 – Схема исследования МКЦ.

Для анализа усилителя с МКЦ все элементы схемы рисунка 2.5 заменяем их схемами замещения, состоящих из R, L, C элементов и зависимых или независимых источников тока.

В качестве схемы замещения полевого транзистора используем схему представленной на рисунке 2.5 [37,40,41].

Рисунок 2.6 – Эквивалентная схема полевого транзистора.

Исследования проводились в двух диапазонах частот: 10-200 МГц на транзисторе КП907Б и 100-2000 МГц на транзисторе 3П602А. Значения элементов схемы замещения для этих двух транзисторов представлены в таблице 2.1 [37, 41]. У транзистора КП907Б отсутствуют значения элементов Lз, Lc, Lи, Rз, но, согласно [41], эти элементы из схемы замещения можно исключить.

Таблица 2.1 – Значения элементов схемы замещения транзисторов 3П602А и КП907Б.

Значения элементов Jg, Rg, Rн схемы исследования следующие:

Jg, A…………………………………………………………………...…….1,0

Rg, Ом……………………………………………………………………….50

Rн, Ом……………………………………………………………………….50

2.3 Сравнительный анализ МКЦ

Сравнительный анализ был проведен исходя из следующих критериев:

1. МКЦ должна обеспечивать максимальный коэффициент передачи по напряжению (далее коэффициент передачи) в заданной полосе частот.

2. При максимальном коэффициенте передачи неравномерность АЧХ не должна быть более ± 0.5 Дб.

Используя эти критерии применительно к наиболее часто используемым схемам усилителей с МКЦ [2 – 35], с помощью программы OPTIMAMP, был проведен их сравнительный анализ. Исследованные схемы изображены на рисунках 2.7 – 2.22 [2–35].

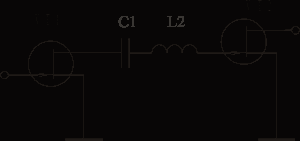

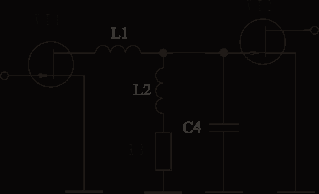

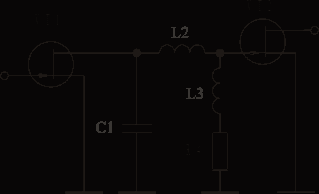

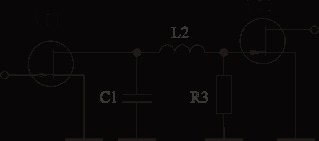

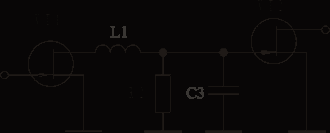

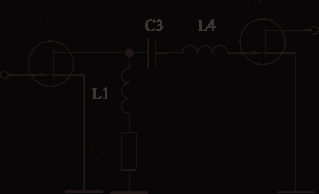

Рисунок 2.7 – Четырехполюсная реактивная КЦ третьего порядка.

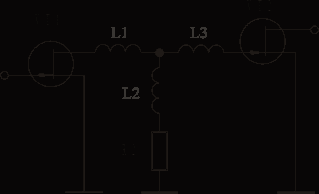

Рисунок 2.8 – Четырехполюсная диссипативная КЦ второго порядка.

Рисунок 2.9 – Двухполюсная диссипативная КЦ первого порядка.

Рисунок 2.10 – Двухполюсная диссипативная КЦ второго порядка.

Рисунок 2.11 – Двухполюсная диссипативная КЦ третьего порядка.

Рисунок 2.12 – Четырехполюсная диссипативная КЦ третьего порядка.

Рисунок 2.13 – Двухполюсная диссипативная КЦ второго порядка.

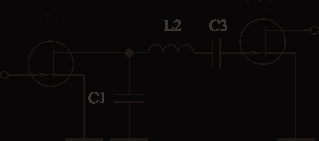

Рисунок 2.14 – Четырехполюсная реактивная КЦ третьего порядка.

Рисунок 2.15 – Двухполюсная реактивная КЦ первого порядка.

Рисунок 2.16 – Четырехполюсная диссипативная КЦ третьего порядка.

Рисунок 2.17 – Четырехполюсная диссипативная КЦ третьего порядка.

Рисунок 2.18 – Двухполюсная реактивная КЦ второго порядка.

Рисунок 2.19 – Четырехполюсная диссипативная КЦ третьего порядка.

Рисунок 2.20 – Четырехполюсная диссипативная КЦ второго порядка.

Рисунок 2.21 – Четырехполюсная диссипативная КЦ второго порядка.

Результаты анализа представлены в таблице 2.2. Как видно из таблицы максимальный коэффициент усиления при заданной неравномерности АЧХ ±0.5Дб имеют схемы 2.7, 2.14 и 2.16. На рисунках 2.23. и 2.24 приведены АЧХ эти усилителей на транзисторах 3П602А и КП907Б соответственно.

Таблица 2.2 – Сравнительный анализ схем усилителей с МКЦ.

––––– - 2.7, ––––– -2.14, ––––– - 2.16.

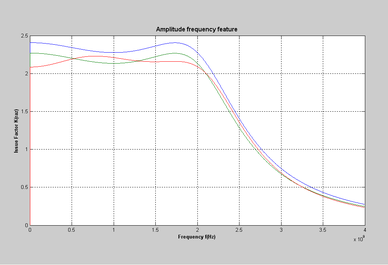

Рисунок 2.23 – АЧХ усилителей на транзисторе 3П602А.

––––– - 2.7, ––––– - 2.14, ––––– - 2.16.

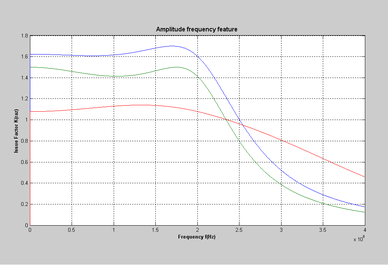

Рисунок 2.24 – АЧХ усилителей на транзисторе КП907Б.

Как видно из рисунков 2.23 и 2.24 максимальный коэффициент усиления имеет схема изображенная на рисунке 2.7. Однако при подробном рассмотрении этой схемы выявляются следующие особенности. Емкость Свых транзистора включается последовательно с С1. Так как при исследовании первый транзистор заменялся идеальным генератором напряжения, то влияние Свых учтено не было. Если учитывать это влияние, то коэффициент передачи данной корректирующей приблизиться к МКЦ рисунка 2.14. В МКЦ рисунка 2.14 емкость Свых включена параллельно С1. Поэтому её влияние может быть скомпенсировано уменьшением емкости C1 на величину Свых. К тому же методика расчета усилителя с МКЦ рисунка 2.7 приведена в работе [30].

Исходя из всего вышесказанного, было принято решение о разработке методики расчета усилителя с МКЦ на мощном полевом транзисторе схемы изображенной на рисунке 2.14.

3 Расчет МКЦ по результатам сравнительного анализа

3.1 Общие положения методики расчета МКЦ

Для разработки методики расчета СУМ с выбранной МКЦ воспользуемся методом параметрического синтеза, описанного в [44]. Метод заключается в следующем. Согласно [37,43,44], коэффициент передачи усилительного каскада с МКЦ, в символьном виде, может быть описан дробно-рациональной функцией комплексного переменного:

, (3.1)

где ;

- нормированная частота;

- текущая круговая частота;

- верхняя круговая частота полосы пропускания широкополосного усилителя мощности, либо центральная круговая частота полосового усилителя;

- коэффициент передачи каскада на средних частотах;

– коэффициенты, являющиеся функциями параметров МКЦ и элементов аппроксимации входного импеданса транзистора усилительного каскада, нормированных относительно

и сопротивления источника сигнала .

Зная коэффициенты всегда можно рассчитать нормированные значения элементов МКЦ и составить таблицы нормированных значений элементов, соответствующих заданному наклону АЧХ. В этом случае, проектирование усилительного каскада сводится к расчету истинных значений элементов МКЦ, соответствующих заданным и .

Для расчета коэффициентов в [44] предложено воспользоваться методом оптимального синтеза теории фильтров [43].

В соответствии с указанным методом представим нормированное значение квадрата модуля передаточной характеристики (3.1) в виде:
