5.8. Требования по электробезопасности и пожарной безопасности 78

Заключение 80

Литература 82

Приложение 1. Тарифы звонков в сети SIPNET и расход трафика на звонок по IP 84

Приложение 2. Конфигурационные настройки ЦАТС ТОС 120 86

Приложение 3. Схема сетевого оборудования корпусов АГУ 89

Приложение 4. Настройка Cisco 3845 для ip - телефонии 90

Приложение 5. Материал на электронном носителе 902

2. Введение

Протокол IP стал всемирным стандартом передачи данных, и является общей платформой для передачи голосовой, видео и прочей информации. Крупнейшие телекоммуникационные компании мира инвестируют в развитие собственных IP сетей и в миграцию существующих голосовых сетей на IP.

Обычные телефонные звонки требуют разветвлённой сети связи телефонных станций, связанных закреплёнными телефонными линиями. Высокие затраты телефонных компаний приводят к дорогим междугородним разговорам.

В связи с повышением абонентской платы за использование телефонной сети, IP телефония становится более актуальным и выгодным вариантом передачи голоса и факсимильных данных.

В Астраханском государственном университете существует хорошо организованная IP сеть, что дает основу для организации передачи голоса и факсимильных данных по IP протоколу.

Цель проекта – снизить затраты на междугородные и международные звонки используя технологию IP телефонии, на основе локальной вычислительной сети Астраханского государственного университета.

Данный проект предназначен для:

• сокращения затрат на услуги связи

• организации сети передачи голоса по IP протоколу

• повышения качества телефонной связи.

Передача голоса по IP протоколу позволит сократить затраты на услуги связи, использовать локальную вычислительную сеть АГУ для обеспечения телефонной связью и выхода в сеть Internet, повысить качество телефонной связи.

2. 1. Описание предметной области

1.1. Основные понятия IP телефонии и виды строения сетей IP телефонии

IP-телефония – это технология, позволяющая использовать Интернет или любую другую IP-сеть для ведения международных, междугородных или других телефонных разговоров и передачи факсов в режиме реального времени. Для организации телефонной связи по IP-сетям используется специальное оборудование – шлюзы IP-телефонии. Каждый шлюз должен быть соединен с телефонным аппаратом или абонентской линией АТС, пользователи которых будут являться абонентами IP-шлюза.

Два абонента разных IP-шлюзов, разделенные расстоянием в тысячи километров, могут общаться в режиме реального времени, оплачивая только время подключения к IP-сети. С равным успехом IP-шлюз может использоваться и в локальной IP-сети. Общий принцип действия телефонных шлюзов IP-телефонии таков: с одной стороны шлюз подключается к аналоговым телефонным линиям – и может соединиться с любым телефоном мира. С другой стороны шлюз подключен к IP-сети – и может связаться с любым компьютером в мире. Шлюз принимает телефонный сигнал, оцифровывает его (если он исходно не цифровой), значительно сжимает, разбивает на пакеты и отправляет через IP-сеть по назначению с использованием протокола IP. Для пакетов, приходящих из IP-сети на шлюз и направляемых в телефонную линию, операция происходит в обратном порядке. Обе составляющие процесса связи (вход сигнала в телефонную сеть и его выход из телефонной сети) происходят практически одновременно, что позволяет обеспечить полнодуплексный разговор.

На основе этих базовых операций можно построить много различных конфигураций. Для того, чтобы осуществить междугородную (международную) связь с использованием технологии IP-телефонии, организация или оператор услуги должны иметь по шлюзу (или IP-телефону) в тех местах, куда и откуда планируются звонки. Стоимость такой связи на порядок меньше стоимости телефонного звонка по обычным телефонным линиям. Особенно велика эта разница для международных переговоров. IP-телефония опирается на две основных операции: преобразование (сжатие) речи внутри кодирующего/декодирующего устройства (кодека) и упаковку в пакеты для передачи по IP-сети. В IP-телефонии используется особая система передачи пакетов со звуковой информацией, что обусловлено спецификой передачи данных по IP-сетям.

В традиционных телефонных линиях между абонентами во время разговора создается канал, чем обеспечивается фиксированная пропускная способность для передачи сигнала. В то время, как IP-сеть представляет собой систему, реализующую принцип коммутации и маршрутизации пакетов. IP-сеть не предоставляет гарантированного пути между точками связи, вся передаваемая информация (голос, текст, изображения, и т.п.) разделяется на пакеты данных, имеющие в своем составе адреса точек назначения (приема и передачи) и порядковый номер. Узлы IP-сети направляют эти пакеты по сети до окончания маршрута доставки. После прибытия пакетов к точке назначения, для восстановления исходного объема упорядоченных данных используются порядковые номера пакетов. Для приложений, где не важен порядок и интервал прихода пакетов, таких как e-mail, время задержек между отдельными пакетами не имеет решающего значения.

IP-телефония является одной из областей передачи данных, где важна динамика передачи сигнала, которая обеспечивается современными методами кодирования и передачи информации. Для обеспечения стабильной телефонной связи по IP-сетям введены специальные протоколы передачи данных, например, RTP. При передаче в режиме реального времени до 30% пакетов могут быть утеряны или получены с опозданием (что в режиме реального времени одно и то же). Хорошее приложение IP-телефонии должно возместить нехватку пакетов, восстановив потерянные данные. Сам алгоритм кодирования речи также оказывает влияние на восстановление данных. Для кодирования звуковой информации обычно используются следующие кодеки: G.711, G.722, G.723, G.723.1, G.726, G.728, и G.729.

Сеть IP-телефонии представляет собой совокупность оконечного оборудования, каналов связи и узлов коммутации. Сети IP-телефонии строятся по тому же принципу, что и сети Интернет. Однако в отличие от сетей Интернет, к сетям IP-телефонии предъявляются особые требования по обеспечению качества передачи речи. Одним из способов уменьшения времени задержки речевых пакетов в узлах коммутации является сокращение количества узлов коммутации, участвующих в соединении. Поэтому при построении крупных транспортных сетей в первую очередь организуется магистраль, которая обеспечивает транзит трафика между отдельными участками сети, а оконечное оборудование (шлюзы) включается в ближайший узел коммутации (рис. 1.1.). Оптимизация маршрута позволяет улучшить качество предоставляемых услуг.

Рис. 1.1. Пример построения сети IP-телефонии с использованием магистрали

Для связи между устройствами внутри сети и с устройствами других сетей IP-телефонии используются выделенные каналы или сеть Интернет. По способу связи оконечных устройств между собой сети IP-телефонии можно разделить на выделенные, интегрированные и смешанные.

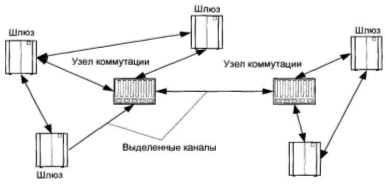

В выделенных сетях (рис. 1.2.) связь между оконечными устройствами осуществляется по выделенным каналам, и пропускная способность этих каналов используются только для передачи речевых пакетов.

Главное преимущество выделенной сети - это высокое качество передачи речи, так как такие сети предназначены только для передачи речевого трафика. Кроме того, для обеспечения гарантированного качество предоставляемых услуг в этих сетях, кроме протокола IP, применяются и другие транспортные протоколы: ATM и Frame Relay.

Рис.1.2. Пример построения выделенной сети IP-телефонии

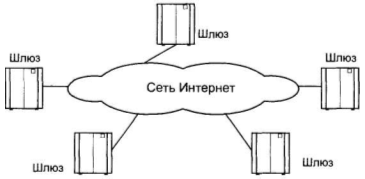

В интегрированных сетях IP-телефонии для связи между устройствами используется глобальная сеть Интернет (рис. 1.3.). Это может быть уже существующая собственная сеть или доступ к сети Интернет через провайдеров. Если оператор имеет собственную сеть Интернет, то для предоставления услуг IP-телефонии он лишь устанавливает дополнительное оборудование, которое обеспечивает преобразование речи в данные и наоборот, и модерни­зирует уже имеющееся оборудование, чтобы обеспечить качество предоставляемых услуг. Если оператор IP-телефонии пользуется услугами провайдеров Интернет, то качество услуг такой сети может быть низким, так как обычные сети Интернет не рассчитаны на передачу информации в реальном масштабе времени.

Рис. 1.3. Пример построения интегрированной сети IP-телефонии

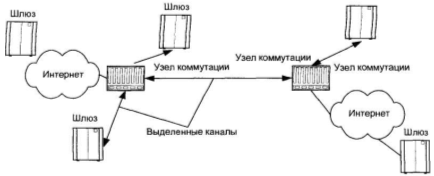

По разным причинам операторы сетей IP-телефонии для объединения своих устройств в сети могут использовать выделенные каналы и сеть Интернет. Такие сети называются сетями смешанного типа (рис. 1.4.). Вопрос о том, какие каналы использовать для связи устройств между собой, решается оператором индивидуально в зависимости от возможностей.

Рис. 1.4. Пример построения смешанной сети IP-телефонии

По своему масштабу все сети IP-телефонии можно разделить на международные, региональные и местные.

Международная сеть IP-телефонии имеет точки своего присутствия в нескольких странах и обеспечивает терминацию трафика практически в любую точку мира при минимальном использовании телефонной сети общего пользования. Чаще всего, международные сети не работают с конечными пользователями, а предоставляют свою пропускную способность другим сетям. Главной задачей международных сетей является транзит трафика между сетями различного уровня. При построении международной сети в первую очередь строится мощная магистраль, имеющая большую пропускную способность. Международные сети строятся с использованием выделенных каналов и на базе уже существующих сетей Интернет.

В отличие от международной сети национальная сеть имеет точки своего присутствия в одной или, в крайнем случае, в нескольких близлежащих странах и обслуживает абонентов и местных операторов только этого региона. С помощью заключения договоренности с международными сетями национальная сеть предоставляет своим абонентам и другим местным сетям возможность терминации вызовов в любую точку мира.

Чаще всего, национальные сети строятся национальными телекоммуникационными компаниями с использованием уже существующей инфраструктуры, поэтому большая часть национальных сетей IP-телефонии являются интегрированными сетями

Местная сеть IP-телефонии предоставляет возможность абонентам местной телефонной сети и частным компаниям воспользоваться услугами IP-телефонии. В основном, операторы местных сетей являются провайдерами доступа к сети IP-телефонии. Чаще всего, их сети имеют всего один шлюз, подключенный к более крупным сетям через сеть Интернет или по выделенным каналам. Таких операторов часто называют ресселерами, так как они просто перепродают услуги других сетей абонентам местной телефонной сети.

1.2. Структура сети АГУ

В Астраханском государственном университете существует IP сеть (рис. 1.5.). Она построена с использованием маршрутизатора Cisco 3845 Series Integrated Services Routers и коммутаторов Cisco Systems серии Catalyst 2950. Использование этого оборудования дает возможность организовать сеть передачи голоса и факсимильных данных по IP протоколу. Сеть АГУ построена на оборудовании Cisco Systems, для совместимости устройств целесообразно использовать оборудование именно этой фирмы.

Рис.1.5. Структура IP сети АГУ

1.3. Решения Cisco Systems для IP-телефонии

Голосовые шлюзы обеспечивают подключение системы корпоративной IP телефонии к учрежденческим АТС и телефонной сети общего пользования, а также возможность подключения аналоговых телефонов и факсовых аппаратов. Компания Cisco выпускает широкий спектр голосовых шлюзов – от узкоспециализированных шлюзов начального уровня до функционально богатых универсальных шлюзов – операторского класса. Важнейшими критериями при выборе голосового шлюза являются количество и типы поддерживаемых голосовых интерфейсов, а также поддерживаемые протоколы сигнализации VoIP. Кроме того, при выборе голосового шлюза должны быть также учтены дополнительные требования к функциональности, специфичные для конкретного сетевого решения.

Достоинства, особенности и поддерживаемые функции:

• Передача голосового и факсимильного трафика через IP. Как транспорт могут использоваться любые среды (выделенные линии, ISDN, Frame Relay, Ethernet, Token Ring, ATM)

• Решения основаны на единой линии маршрутизаторов Cisco и не требуют дополнительного аппаратного обеспечения

• Модульная, наращиваемая архитектура

• Передача голоса и факсов через один порт

• Совместимость со стандартом H.323

• Высокая производительность, основанная на использовании DSP (цифровых сигнальных процессоров)

• Поддержка протоколов компрессии голоса G.729 и G.711, позволяет передавать один голосовой канал со скоростью 8 kbps

• Высокое качество голосовых соединений основано на использовании RSVP архитектуры и очередей с приоритетами

• Подавление пауз

• Симуляция шумов в линии

• Развитое управление планом внутренней нумерации и отображением IP-адресов на этот план

• Поддержка DTMF

• Поддержка протокола T.30. (передача факсов)

• Выделенная телефонная линия (сквозное соединение)

• Поддержка групп обзвона

1.4. Маршрутизаторы Cisco Systems

Mаршрутизаторы Cisco Integrated Services Routers поставляются со встроенными аппаратно-программными модулями обеспечения сетевой безопасности, что обеспечивает конечному потребителю единое решение, сочетающее в себе поддержку как функций безопасности, так и современных бизнес-приложений. Такие решения позволяют осуществлять быстрое внедрение как новых сетевых систем с широким набором поддерживаемых функций, так и модернизацию существующих комплексов. Маршрутизаторы семейства Cisco 3800 сочетают в себе функции обеспечения безопасности, маршрутизации и поддержку других сетевых сервисов, предоставляя возможность наиболее эффективно использовать имеющуюся пропускную способность физических линий связи.

Маршрутизаторы Cisco обеспечивают создание надежных и адаптирующихся сетевых решений для удаленных офисов и небольших организаций и предприятий за счет встроенных в них функций VPN, firewall, IPS (Intrusion Prevention System), а также VPN acceleration и IDS (Intrusion Detection System) на основе операционной системы Cisco IOS.

Интегрированные функции по обработке голосового трафика

Семейство маршрутизаторов Cisco 3800 создаёт основу для высокопроизводительных решений по пакетной обработке и передаче голосового трафика. Применяя эти устройства, конечные потребители (удаленные офисы, коммерческие организации и небольшие предприятия) получают возможность использования широчайшего спектра функций по обработке и передаче голосового трафика, встроенные непосредственно в маршрутизаторы доступа.

Маршрутизатор Cisco 3845 (рис. 1.6.) позволяет максимально оптимизировать затраты, связанные с созданием таких решений, устраняя необходимость в дорогостоящем оборудовании и программном обеспечении, реализующем подобный набор функций. Одновременно с этим, архитектура этих устройств позволяет использовать их не только для решения сегодняшних проблем и задач, но и для внедрения в будущем новых технологий и приложений.

Характеристики
