10. Завершение разговора. Передача информации о завершении разговора на SCP. Передается сигнальная информация о прекращении соединения от абонента А или абонента Б к SSP (см п.2). Передача информации о завершении процесса оказания услуги на SCP (задержка на передачу информации SSP-SCP).
11. Разъединение абонентов. Завершение услуги. Освобождение SSP. Отключение оставшегося абонента (время не учитывается, так как сигнал о разъединении соединения отсылается на станцию и больше от этого абонента ничего не зависит). Производится запись служебной информации (статистика, данные тарификации) SCP в БД. Завершение программы логики предоставления услуги [7].
6.2 Задержки вызова услуги в телефонной сети г.Кокшетау
Рассматриваемая телефонная сеть г.Кокшетау содержат лишь одну станцию, с функциональными возможностями SSP. Информация о вызове ИУ поступает от всех станций на SSP по заранее установленным маршрутам. На рисунке 6.1 показан фрагмент такой сети в виде дерева, в узлах которого расположены телефонные станции (ТС), а ветви соответствуют основным маршрутам прохождения сигнальных сообщений от ТС к SSP. Здесь не показаны обходные маршруты передачи сигнальных сообщений.
Считаем, что SSP расположен в станции, соответствующей корневому узлу Y0. Все остальные узлы Yi (i#0) являются концевыми, то есть каждый из них создает абонентскую нагрузку вызова ИУ.
Обозначим через
- среднее число заявок на ИУ, поступающие в ЧНН от одного телефонного абонентского номера в единицу времени, Ni - число абонентских номеров для i-и ТС [7].
В том случае, среднее число вызовов ИУ от каждой из станций в ЧНН:
0 * Ni (6.2)
Суммарная интенсивность поступления вызовов на SSP от всех ТС:
(6.3)
где М- общее число ТС, подключенных к SSP.

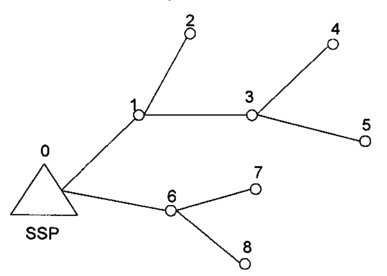

Рисунок 6.1 - Дерево маршрутов от телефонных станций к SSP
Обозначим через Vij- ветвь, соединяющую узлы Yi и Yj сети. Обозначим также участок сети, включающий в себя все ветви маршрута от узла Yi к корневому узлу - через Bi. На рисунке 6.2, например, для узла Y4 такой маршрут В4 проходит через вершины 0, 1, 2, 3, 4 и включает ветви V01, V13, и V34.
Обозначим длину участка пути, соответствующего ветви Vij через Lij, а длину участка сети Bi, включающего все ветви маршрута от узла Yi к корневому узлу - через Li:
(6.4)

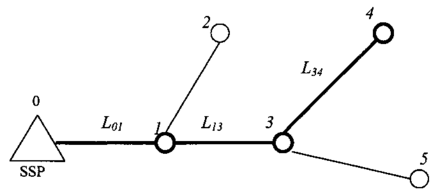

Рисунок 6.2 - Маршрут от станции Y4 к SSP
В рассматриваемом случае, например
(6.5)
(6.6)
(6.7)
Вероятность прохождения вызова ИУ по маршруту Bi пропорциональна интенсивности заявок, поступающих от i-й ТС:
(6.8)
Средняя длина пути Lc по которому сигнальная информация о вызове ИУ поступает от ТС на SSP, определяется соотношением:
(6.9)
Аналогично, определяется и среднее число ТС, через которые должна пройти сигнальная информация, следующая по маршруту Bi:
(6.10)
где Мi - число ТС, принадлежащих маршруту Вi. Если принять скорость распространения сигнала на линейном участке сети Vc, то средняя задержка времени распространения сигнала в линиях сети:
(6.11)
При поступлении запроса от абонента на станцию, а также, при прохождении этого запроса через все транзитные ТС, в каждой из них возникают временные задержки. Примем эти задержки для всех ТС одинаковыми, и обозначим их через
ст.
Средняя суммарная задержка сообщений при прохождении их через ТС сети:
(6.12)
Итак, с точки зрения временных задержек, разветвленная сеть условно может быть заменена эквивалентным неразветвленным звеном, характеризующимся средней задержкой времени распространения сигнала в линиях и средней суммарной задержкой сообщений в станциях сети [6].
6.3 Задержка на участке SSP-SCP
Взаимодействие SSP и SCP по оказанию ИУ начинается с момента поступления на станцию, содержащую SSP, последней цифры набора кода и номера услуги. SSP осуществляет анализ полученной информации, инициирует запрос услуги в виде сообщения IDP и передает его посредством протокола INAP в виде команды ТС-BEGIN по каналу ОКС №7 [19].
Сообщение, полученное SCP, анализируется, обрабатывается компьютерами, в результате чего SSP получает ответ из SCP, в котором содержится информация о том, как произвести услугу. В общем случае, подобный диалог может состоять из нескольких транзакций, т.е. из нескольких циклов запрос-ответ, обеспечивающих выполнение требуемой услуги. На рисунке 6.3 представлен диалог, содержащий две транзакции. Короткими стрелками показаны другие сообщения, циркулирующие в дуплексном канале ОКС №7 и не относящиеся к данной транзакции. Это могут быть либо сообщения других транзакций, либо служебные сигнальные единицы (СЕ), либо «пустые» СЕ, обеспечивающие синхронизацию работы канала ОКС №7 [7].
После получения сообщения BEGIN, инициирующего запрос на интеллектуальную услугу, SCP обрабатывает указанный запрос и, спустя некоторый промежуток времени, выдает в сторону SSP сообщение CONTINUE и другую информацию, необходимую для осуществления коммутации и обслуживания запрошенной услуги. После получения указанной информации, SSP сообщением END информирует SCP об окончании обмена, a SCP сообщением DEND подтверждает отсутствие ошибок и согласие на завершение обмена [9].

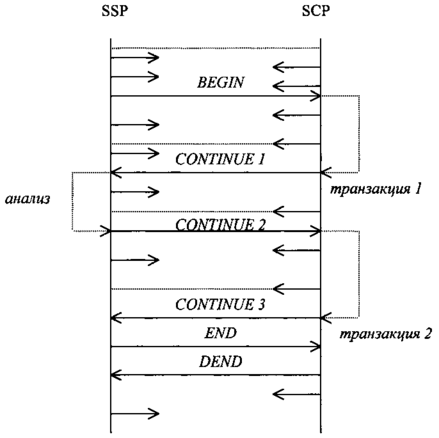

Рисунок 6.3 - Диалог между SSP и SCP через сеть ОКС-7
Временная задержка на участке SSP-SCP обусловлена задержками, связанными с передачей сообщений в обоих направлениях, а также существенно зависит от времени обработки запроса вычислительной системой SCP. Именно стремлением уменьшить среднее время задержки обработки сообщений, обусловлено выполнение вычислительной системы SCP в многопроцессорном виде [10].
Сообщения о вызываемой услуге, поступающие от телефонной сети на SSP, прежде, чем будут переданы в звено ОКС №7, анализируются вычислительными средствами SSP. Проанализированные сообщения могут образовывать очереди, ожидающие освобождения канала ОКС №7 в сторону SCP. После передачи сообщений по звену ОКС №7 от SSP к SCP, перед поступлением на обработку, они могут также образовывать очереди, ожидающие освобождения процессоров SCP. Наконец, результаты обработки запроса услуги, перед их передачей в обратном направлении - из SCP в SSP, могут также образовывать очереди, ожидающие освобождения звена ОКС №7 [16].
Поскольку все сообщения возникают в случайные моменты времени, процесс их обработки и передачи рассматривается как процесс массового обслуживания, а вычислительные системы SSP и SCP, а также канал ОКС №7 - как некоторые системы массового обслуживания (СМО).
Информация, поступающая в SSP в результате осуществления каждой транзакции, анализируется процессорной системой SSP в течение некоторого среднего промежутка времени tssp. Так же, как и в случае SCP, указанный промежуток времени включает в себя не только время собственного анализа, но также и время ожидания в очередях SSP.
В отличие от SCP, задержки в очередях SSP практически мало зависят от интенсивности запросов на интеллектуальные услуги, поскольку эти задержки определяются общим трафиком АТС, на которой реализованы функции SSP.
6.4 Задержка сообщений в канале ОКС №7 при передаче от SSP к SCP
В звене ОКС №7 сообщения передаются с помощью пакетов, называемых сигнальными единицами - СЕ. Эти СЕ имеют различное назначение и переменную длину. Одно сообщение может передаваться с помощью нескольких СЕ [16].
Используется три типа СЕ:
1) значащие СЕ (ЗНСЕ) - их длина может быть до 273-х байтов;
2) сигнальные единицы состояния звена (СЗСЕ) используются для индикации состояния оконечных устройств и управления звеном сигнализации. Их длина может быть 7 или 8 байтов;
3) заполняющие СЕ (ЗПСЕ), которые имеют нулевую полезную длину, однако, наличие ЗПСЕ позволяет оперативно контролировать работоспособность звена сигнализации при отсутствии пользовательского сигнального трафика. Они передаются лишь в том случае, когда отсутствуют для передачи ЗНСЕ или СЗСЕ.
При передаче в ОКС №7 сигнальные единицы СЗСЕ имеют наивысший приоритет. Следующий приоритет принадлежит ЗНСЕ. При передаче СЕ используется дисциплина обслуживания с относительным приоритетом, ибо нельзя прервать начатую передачу СЕ [6].
Для достижения требуемой производительности и повышения надежности передачи сигнальных сообщений между SSP и SCP обычно используют одновременно несколько звеньев ОКС.
Допустим, что сеть предоставляет Му различных услуг.
Количество пользователей услуги yi составляет число Nyi.
Количество запросов на услуги yi ,поступающее от одного пользователя в ЧНН, составляет
i
Таблица 6.1 - Исходные параметры
Параметры | Услуги | ||||||
| 1 | 2 | 3 | |||||
Наименования | Обозначения | FPH | CCC | ACC | |||
Количество пользователей услуги, тыс | Nyi | 1,5 | 2,5 | 30 | |||
| Количество звонков в ЧНН на одного пользователя | ∆i | 10 | 1,0 | 0,5 | |||
| Число транзакций на одну услугу | nTPI | 1 | 3 | 6,5 | |||
| Процент услуг, требующих обработки статистики, % | Si | 100 | 0 | 0 | |||
| Среднее число обращений к памяти при записи | nЗУI | 0 | 0 | 0,8 | |||
| Среднее число обращений к памяти при чтении | nЧУI | 1 | 1 | 2 | |||
| Среднее время одного обращения к памяти, мс | τОБ | 15 | |||||
| Число зеркальных дисков | nЗД | 3 | |||||
| Средняя длина одной транзакции, байт | вТР | 140 | |||||
| Средняя длина СЗСЕ, байт | вСЗ | 8 | |||||
| Средняя длина ЗНСЕ, байт | вЗН | 53 | |||||
| Средняя длина ЗПСЕ, байт | вЗП | 6 | |||||
| Средняя интенсивность поступления СЗСЕ, 1/с | λСЗ | 2 | |||||
| Допустимый расчетный коэффициент загрузки канала ОКС-7 | pОКС | 0,2 | |||||
| Время обработки одной транзакции базовой процессорной системой, мс | τПБ | 10 | |||||
| Коэффициент использования процессорного времени | αП | 0,2 | |||||
| Коэффициент вариации длительности обработки транзакций процессорами | vПД | 1,0 | |||||
| Среднее время анализа ответа на каждую транзакцию в SSP, мс | tSSP | 0.2 | |||||
Интенсивности поступления запросов на услугу yi в ЧНН от всех Nyi пользователей:
(6.13)
1/час;
