3) Не прошедшие инструктаж к работе не допускаются;

4) Перед началом работы следует проверить подключение защитного заземления к каждому устройству;

5) В случае возникновения аварии или ситуации, которая может привести к аварии – обесточить электроустановку и сообщить об этом начальнику отдела;

6) При возникновении неисправности немедленно отключить неисправное устройство от сети путем выключения рубильника на рабочем месте или общего рубильника;

7) При несчастном случае необходимо оказать доврачебную помощь пострадавшему, вызвать службу скорой помощи;

8) На рабочем месте запрещается курить и распивать спиртные напитки;

9) Недопустимо загружать рабочее место посторонними предметами;

10) Держать свободными проходы между рабочими местами и проход к силовому рубильнику;

11) Каждый работник обязан знать, где находятся средства пожаротушения и уметь ими пользоваться;

12) По окончании работы выключить блок и все устройства, имеющие независимое питание в соответствии с инструкциями по эксплуатации;

13) Сотрудник, уходящий последним, должен отключить общий рубильник, выключить свет, ключ от лаборатории сдать вахтеру.

12.4.2 Электробезопасность

В лаборатории используется для питания компьютеров напряжение 220 В переменного тока с частотой 50 Гц. Это напряжение опасно для жизни, поэтому обязательны следующие предосторожности [2, 3]:

• перед началом работы убедится, что выключатели, розетки закреплены и не имеют оголенных токоведущих частей;

• не включать в сеть компьютеры и другую оргтехнику со снятыми крышками;

• запрещается оставлять без присмотра включенное в электросеть оборудование;

• при обнаружении неисправности компьютера необходимо выключить его и отключить от сети;

• при обнаружении неисправностей или порчи оборудования необходимо, не делая никаких самостоятельных исправлений и ничего не разбирая сообщить преподавателю или ответственному за оборудование;

• запрещается загромождать рабочее место лишними предметами;

• при несчастном случае необходимо немедленно отключить питание электроустановки, вызвать “СКОРУЮ ПОМОЩЬ” и оказать пострадавшему первую помощь до прибытия врача;

• дальнейшее продолжение работы возможно только после устранения причины поражения электрическим током;

• по окончании работы ответственный должен проверить оборудование, выключить все приборы и главный рубильник.

При поражении электрическим током пострадавший в большинстве случаев не может сам освободиться от воздействия тока из-за непроизвольного сжатия мышц, тяжелой механической травмы или потери сознания. Поэтому необходимо, прежде всего, освободить пострадавшего от действия тока. После освобождения пострадавшего от действия тока необходимо приступить к оказанию первой помощи [1-3].

Мероприятия по оживлению проводят в следующем порядке [1-3]:

1. восстанавливают проходимость дыхательных путей;

2. проводят искусственное дыхание методом “рот в рот” или “рот в нос”;

3. делают непрямой массаж сердца.

Оказывать помощь нужно до прибытия врача.

12.4.3 Пожарная профилактика

Пожары в лабораториях представляют собой особую опасность, так как сопряжены с большими материальными потерями. Для предотвращения пожаров необходимо выполнять следующие меры безопасности [1-3]:

• все сотрудники и студены, должны знать местонахождение средств пожаротушения и уметь пользоваться ими;

• не допускать перегрева электропроводов, плохих контактов в местах соединений;

• запрещается использование открытого огня для обогрева помещения;

• не допускается загромождать проходы к средствам пожаротушения и защитной сигнализации;

• запрещается хранение вблизи источников тепла легко воспламеняющихся материалов и жидкостей;

• при возникновении пожара необходимо немедленно вызвать пожарную охрану и начать эвакуацию людей и оборудования;

• до прибытия пожарной охраны необходимо обеспечить тушение пожара при помощи первичных средств пожаротушения.

12.4.4 Ответственность за невыполнение инструкций

Невыполнение требований настоящей инструкции является нарушением трудовой дисциплины, и виновные несут ответственность в соответствии с действующим законодательством и системой управления охраны труда [1-3].

13 Заключение

В данном дипломном проекте, в соответствии с заданием рассматривались вопросы модернизации телекоммуникационного оборудования в ЗАО “Кузбассэнергосвязь”.

Исходя из расчета необходимого числа каналов, была выбрана система передачи OptiX OSN 3500 фирмы «Huawei Technologies».

Был произведен расчет передаточных характеристик оптического кабеля (затухание и дисперсия), расчет регенерационных пунктов и выбран оптический кабель марки ОМЗКГМ-10-01-0,22 производимый ЗАО «Москабель-Фуджикура», характеристики которого удовлетворяют полученным расчетным путем значениям дисперсии и затухания.

Разработана схема организации связи, на которой указаны оконечные и промежуточные пункты (ОРП), мультиплексоры, установленные в этих пунктах.

Рассмотрены вопросы по охране труда и технике безопасности на предприятиях связи, произведен расчет заземления.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Бутусов М.М., С.М. Верник, С.Л. Галкин. Волоконно-оптические системы передачи. Учебник для вузов. – М.: Радио и связь, 1992. – 320с.

2. Гроднев И.И. Волоконно-оптические линии связи. Учебное пособие

для вузов. – М.: Радио и связь, 1990. – 260с.

3. Гроднев И.И., Ларин Ю.Т., Теумин И.И. Оптические кабели. – М.: Энергоатомиздат, 1991. – 263с.

1. Андреев В.А., Бурдин В.А., Попов Б.В. Строительство и техническая эксплуатация волоконно-оптических линий связи. Учебник для вузов. – М.: Радио и связь, 1995. – 200с.

2. Иванов А.Б. Волоконная оптика: компоненты, системы передачи,

измерения. – М.: Компания Сайрус Системс, 1999. – 672с.

1. Убайдуллаев Р.Р. Волоконно-оптические сети. – М.: Эко-Трендз, 1998. – 268с.

2. Воронцов А.С., Гурин О.И., Мифтяхетдинов С.Х., Никольский К.К. Оптические кабели связи российского производства. Справочник. – М.: Эко-Трендз, 2003. – 284.

8. Попов Г.Н. Телекоммуникационные системы передачи. Учебное пособие.

– Новосибирск: СибГУТИ, 2003. – 250с.

9. Ионов А.Д. Волоконно-оптические линии передачи. Учебное пособие.- Новосибирск: СибГУТИ, 1999. – 132с.

10. Горлов Н.И., Микиденко А.В., Минина Е.А. Оптические линии связи и пассивные компоненты ВОСП. Учебное пособие. – Новосибирск: СибГУТИ, 2003. – 230с.

11. Слепов Н.Н. Синхронные цифровые сети SDH. – М.: Эко-Трендз,

1998. – 150с.

12. Правила охраны труда при работах на кабельных линиях связи ПОТ-РО- 45-005-95. – М., 1995. – 105с.

13. Техника безопасности при строительстве кабельных линий связи и

проводного вещания. Справочник. – М.: Радио и связь, 1991. – 157с.

1. Атлас автодорог Запад и Восток Сибири: справочное издание. – М.: АСТ, 2004. – 31с.

15. LIGHTWAVE Russian edition №1 2003.

16. http://www.RusOptika.ru/

17. http://www.Alcatel.ru/

18. Безопасность жизнедеятельности: Учебник для вузов. Белов С.В. 2-е изд. – М.: Высш. шк., 1999. – 448 с.

19. Охрана труда в Российской Федерации: Справочник. – Охрана труда и социальное страхование, 1996. – 400 с.

1. Межотраслевые правила по охране труда (правила безопасности): Москва: НЦ ЭНАС, 2001.

2. Безопасность жизнедеятельности. Учебное пособие для дипломников технических специальностей ТУСУРа . Смирнов Г.В. Кодолова Л.И.

3. Безопасность жизнедеятельности. Учебник для вузов / С.В. Белов, А.И. Ильицкая и др.; под общ. ред. С.В. Белова. 2-е изд.–М.: Высш.шк., 1999.–448 с.

4. Безопасность жизнедеятельности: Учебное пособие. Часть 2 / Под ред. Проф. Э.А. Арустамова.–М.: Информационно-внедренческий центр «Маркетинг», 1999 – 304 с.

ПРИЛОЖЕНИЕ А

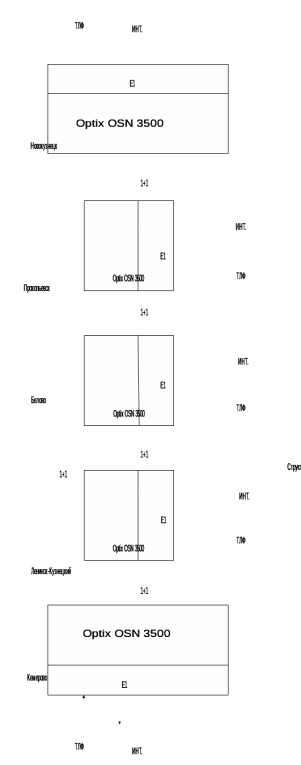

Структурная схема организации связи

ПРИЛОЖЕНИЕ Б

Функциональные блоки Optix OSN 3500

Таблица 1. Функциональные и подчиненные платы блоков системы

Блок		Подчиненная плата			Функция
Блок интерфейсов SDH	Плата обработки SDH		SL64,SL16,SLQ4SLD4,SL4,SLQ1, SL1, SEP1	Доступ и обработка оптических сигналов STM-1/STM-4/STM-16/STM-64 и каскадной передачи STM-4c/STM-16c/STM-64с. Доступ и обработка электрических сигналов STM-1 и обеспечение сигналов STM-1 TPS
	Плата оптического усилителя		BA2,BPA
	Плата компенсации общей дисперсии		DCU
	Плата интерфейс SDH		EU08,OU08, EU04
Блок интерфейсов PDH	Плата обработки PDH		SPQ4, PD3, PL3, PQ1, PQM	Доступ и обработка электрических сигналов E1, E1/T1, E3/DS3 и E4 PDH и обеспечение TPS
	Плата обработки PDH		MU04,D34S,C34SD75S,D12S, D12B
	Плата коммутации и замыкания интерфейса PDH		TSB8, TSB4
Блок интерфейсов Ethernet	Плата интерфейса Gigabit Ethernet 2 порта с коммутатором		EGS2	Доступ и обработка оптических сигналов 1000Base-SX/LX GE
	Плата интерфейса Fast Ethernet с коммутатором		EFS0	Доступ и обработка электрических сигналов 10Base-T, 100Base-TX Ethernet
	Плата интерфейса Fast Ethernet 4 порта с коммутатором		EFS4
	Плата блока интерфейса витой пары FE		ETF8
Матрица кросс-коммутации SDH			GXCS, EXCS	Обеспечение кросс-коммутации сигналов SDH и PDH и синхронизации системы
Блок синхронизации

Окончание таблицы 1

Блок	Подчиненная плата	Функция
Блок SCC	SCC	Обеспечение интерфейса для соединения оборудования с системой сетевого управления и обработка сигналов SDH
Блок обработки заголовков
Блок источника питания	PIU	Доступ к источнику питания и защита оборудования от скачков напряжения
Вспомогательная плата интерфейсов	AUX	Система обеспечивает различные интерфейсы для технического обслуживания: интерфейс RS-232 и интерфейс служебного телефона
Блоки вентиляции	FAN	Обеспечение циркуляции потоков воздуха

Таблица 2. Платы обработки и разъемы для их установки

Плата	Полное наименование	Свободные разъемы (емкость кросс-коммутации 80G)	Монтаж	Тип интерфейса
SL64	Плата оптических интерфейсов STM-64	СЛОТ 7/8/11/12	Со стороны передней панели	С поддержкой выхода сигнала с фиксированной длинной волны I-64.2, S-64.2b, L-64.2b, Le-64.2, Ls-64.2, V-64.2b
SL16	Плата оптических интерфейсов STM-16	СЛОТ 5/6/7/8/11/12/13/14	Со стороны передней панели	С поддержкой выхода сигнала с фиксированной длинной волны I-16, S-16.1, L-16.1, L-16.2, L-16.2Je, V-16.2Je и U-16.2Je

Продолжение таблицы 2

Плата	Полное наименование	Свободные разъемы (емкость кросс-коммутации 80G)	Монтаж	Тип интерфейса
SLQ4	4Плат оптических интерфейсов 4*STM-4	СЛОТ 5/6/7/8/11/12/13/14	Со стороны передней панели	I-4, S-4.1, L-4.1, L-4.2 и Le-4.2
SLD4	2Плат оптических интерфейсов 2*STM-4	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17	Со стороны передней панели	I-4, S-4.1, L-4.1, L-4.2 и Le-4.2
SL4	Плата оптических интерфейсов STM-4	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17	Со стороны передней панели	I-4, S-4.1, L-4.1, L-4.2 и Le-4.2
SLQ1	4Плат оптических интерфейсов 4*STM-1	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17	Со стороны передней панели	I-1, S-1.1, L-1.1, L-1.2 и V-1.2
SL1	Плата оптических интерфейсов STM-1	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17	Со стороны передней панели	I-1, S-1.1, L-1.1, L-1.2 и V-1.2
SEP1	STM-1 линейная плата обработки	СЛОТ 1/2/3/4/5/6/13/14/15/16/17	Со стороны передней панели или платы интерфейсов	75 Ом STM-1 Электрический интерфейс
BA2/ BPA	Плата оптического усилителя/оптического усилителя и предусилителя	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17	Со стороны передней панели	—
DCU	Плата компенсации общей дисперсии	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17/18	Со стороны передней панели	—

Окончание таблицы 2

Плата	Полное наименование	Свободные разъемы (емкость кросс-коммутации 80G)	Монтаж	Тип интерфейса
SPQ4	4Плата обработки 4*E4/STM-1	СЛОТ 2/3/4/5/13/14/15/16	Со стороны передней панели	75 Ом E4/STM-1 Электрический интерфейс
PD3	6Плата обработки 6*E3/DS3	СЛОТ 2/3/4/5/13/14/15/16	Со стороны платы интерфейсов	75 Ом E3/DS3 Электрический интерфейс
PL3	3Плата обработки 3*E3/DS3	СЛОТ 2/3/4/5/13/14/15/16	Со стороны платы интерфейсов	75 Ом Электрический интерфейс E3/DS3 75 Ом
PQ1	63Плата обработки 63*Е1	СЛОТ 1/2/3/4/5/13/14/15/16	Со стороны платы интерфейсов	120 Ом Интерфейс 120 Ом и интерфейс Е1 75 Ом
PQM	63Плата обработки 63*Т1/Е1	СЛОТ 1/2/3/4/5/13/14/15/16	Со стороны платы интерфейсов	120 Ом Интерфейс Е1 и интерфейс 100 Ом Т1
EGS2	Плата интерфейса Gigabit Ethernet 2 порта с коммутатором	СЛОТ 5/6/7/8/11/12/13/14	Со стороны передней панели	1000Base-SX/LX
EFS0	Плата интерфейса Fast Ethernet с коммутатором	СЛОТ 2/3/4/5/13/14/15/16	Со стороны платы интерфейсов	10Base-T и 100Base-TX
EFS4	Плата интерфейса Fast Ethernet 4 порта с коммутатором	СЛОТ 1/2/3/4/5/6/7/8/11/12/13/14/15/16/17	Со стороны передней панели	10Base-T и 100Base-TX

Таблица 3. Платы интерфейсов и разъемы для их установки

Плата	Полное наимено-вание	Разъемы для установки (емкость кросс-коммутации 80G)	Тип интерфейса	Взаимодей-ствующая плата
EU08	8Плата Эл.интерфейсов 8*STM-1	СЛОТ 19/21/23/25/29/31/3335	SMB	SEP1
OU08	8Плата оптич.интерфейсов STM-1	СЛОТ 19/21/23/25/29/31/33/35	SC, LC	SEP1
EU04	4Плата Эл.интерфейсов 4*STM-1	СЛОТ 19/21/23/25/29/31/33/35	SMB	SEP1
TSB8	8Плата коммутации и замыкания интерфейса PDH	СЛОТ 19/20/35/36	Отсутствует	EU08 и SEP1, или D34S и PD3
TSB4	4Плата коммутации и замыкания интерфейса 4*PDH	СЛОТ 19/35	Отсутствует	MU04 и SPQ4,EU04 и SEP1, или D34S и PL3
D34S	6Плата интерфейса коммутации 6* E3/DS3	СЛОТ 19/21/23/25/29/31/33/35	SMB	PD3
C34S	3Плата интерфейса коммутации 3* E3/DS3	СЛОТ 19/21/23/25/29/31/33/35	SMB	PL3
D75S	3275 Ом Плата интерфейса коммутации 32* 75 Ом E3/DS3	СЛОТ 19/20/21/22/23/24/25/26/29/30/31/32/33/34/35/36	DB44	PQ1

Окончание таблицы 3

Плата	Полное наимено-вание	Разъемы для установки (емкость кросс-коммутации 80G)	Тип интерфейса	Взаимодей-ствующая плата
D12S	32120 Ом Плата интерфейса коммутации 32* 120 Ом E3/DS3	СЛОТ 19/20/21/22/23/24/25/26/29/30/31/32/33/34/35/36	DB44	PQ1 или PQM
D12B	Плата интерфейса 32xE1/T1	СЛОТ 19/20/21/22/23/24/25/26/29/30/31/32/33/34/35/36	DB44	PQ1 или PQM
ETF8	Плата интерфейса витой пары Ethernet 8x10/100 м	СЛОТ 19/21/23/25/29/31/33/35	RJ-45	EFS0

Приложение В

Характеристики
