- ADM (Administration Module) –административный модуль,
- CHM (Line Concentrator Module)-тарифный модуль,
- (R)ASM ((Remote) Analog Network Module) –(удаленный) аналоговый сетевой модуль,
- LCM (Line Concentrator Module) – модуль абонентских концентраторов,
- (R)ANM ((Remote) Analog Subscriber Module) –(удаленный) аналоговый сетевой модуль,
- DNM (Digital Network Module)-цифровой сетевой модуль,
- CCSM/DSM – модуль ОКС № 7 / ISDN.

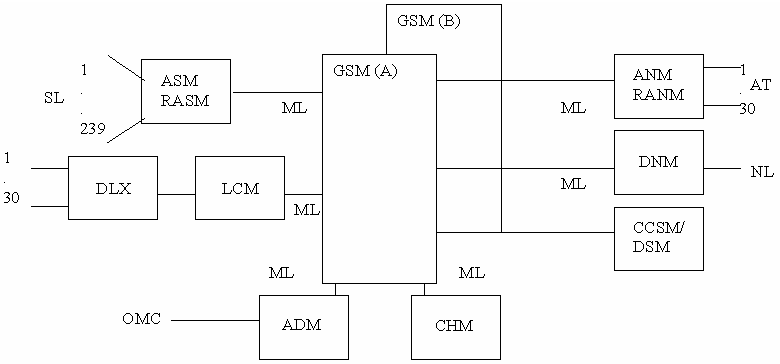

Рисунок 1 - Структура системы SI-2000
Приложение Б
Таблица 1 - Характеристики АТС СТС Жаркаинского района
| Тип АТС | Наименование населенного пункта | Тип оборудования АТС | Год установки | Емкость станций | Ёмкость задействованная, % | Количество ОТА | Куда включена | ||||
| монтир. | задейст. | монтир. | АОН | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| ЦС | Державинск | SI-2000 | 2006 | 2500 | 2300 | 2500 | 2300 | 2300 | АМТС | ||
| ОС1 | Львовское | 50/200 | 1981 | 100 | 95 | 100 | 95 | 95 | РЦ | ||
| ОС2 | Валиханово | 50/200 | 1980 | 150 | 150 | 150 | 150 | 150 | РЦ | ||
| ОС3 | Тасты-Талды | 50/200 | 1980 | 200 | 195 | 200 | 195 | 195 | РЦ | ||
| ОС4 | Берсуат | 50/200 | 1981 | 150 | 150 | 150 | 150 | 150 | РЦ | ||
| ОС5 | Костычево | 50/200М | 1983 | 100 | 100 | 100 | 100 | 100 | РЦ | ||
| ОС6 | Тасоткель | 50/200 | 1980 | 100 | 100 | 100 | 100 | 100 | РЦ | ||
| ОС7 | Кенское | 50/200 | 1980 | 50 | 50 | 50 | 50 | 50 | РЦ | ||
| ОС8 | Гастелло | 50/200 | 1991 | 100 | 100 | 100 | 100 | 100 | РЦ | ||
| ОС9 | Отрадное | 50/200 | 1984 | 100 | 95 | 95 | 100 | 95 | РЦ | ||
| ОС10 | Пятигорск | 50/200 | 1983 | 200 | 195 | 200 | 195 | 195 | РЦ | ||
| ОС11 | Тассуат | 50/200 | 1981 | 100 | 95 | 95 | 100 | 95 | РЦ | ||
| ОС12 | Далабай | 50/200 | 1980 | 100 | 95 | 95 | 100 | 95 | РЦ | ||

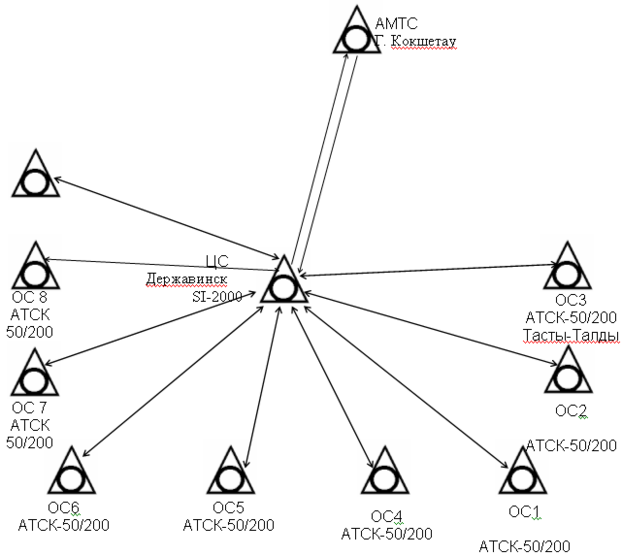

Рисунок 1 - Структурная схема СТС
Приложение В

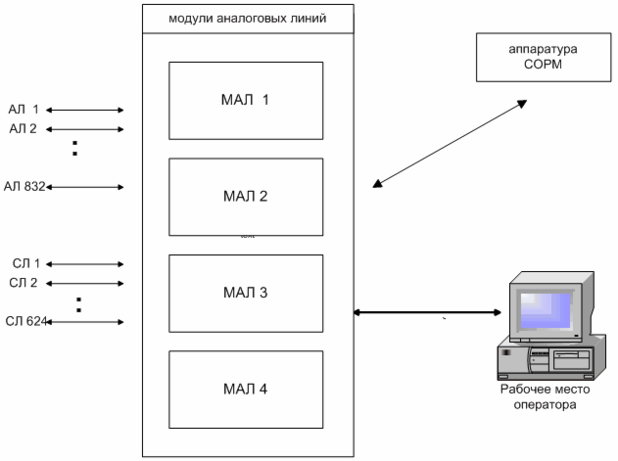

Рисунок 1 – Структурная схема М-200
Таблица 1 - Техническая характеристика станции М-200
| Управление | программное |
| Коммутация | цифровая |
| Микропроцессорный комплект | Intel 80C38 |
| Тактовая частота | 66 МГц |
| Сопроцессор | ADSP2185KP |
| Коммутатор ИКМ- потоков | Siemens |
| Емкость ОЗУ | 256 кБайт |
| Флэш-память | 384 кБайт |
| Аналогово-цифровое преобразование | Motorola |
| Количество внутренних соединений | 80/96 |
| Напряжение питания абонентского шлейфа | 60 В |
| Абонентский комплект | симметричный |
| Вызывной сигнал | 95 В,25Гц |
| Электропитание | 220В,50Гц или 60В постоянного тока |
Приложение Г
Таблица 1 – Общие характеристики МС-240
| Наименование характеристики | Значение |
| Общие характеристики | |
| Количество абонентских линий | до 496 (512 для отдельно стоящей АТС) |
| Шаг расширения | 16 |
| Сопротивление абонентской линии вместе с телефонным аппаратом | не более 4 кОм |
| режим «повышенной дальности» | не более 6 кОм |
| при работе с блокиратором | не более 2 кОм |
| Способ набора номера вызываемого абонента | декадный, частотный (DTMF) |
| Частота сигнала индукторного вызова (ИВ) | 25±2 Гц |
| Напряжение генератора ИВ | 95±5 В |
| Управление | программное |
| Тип процессорного устройства | Intel 80386ЕХ |
| Тип сигнального процессора | ADSP 2186 |
| Связь с другими АТС | ЦСЛ ИКМ, каналы ТЧ |
| Предоставляемые функции ДВО | 32 категории ДВО |
| Напряжение питания | либо 24..75В, либо ~220В |
| Удельная потребляемая мощность | 0,2 Вт/номер |
| Ток потребления по цепи питания* | не более 3А |
| Габаритные размеры* | 450 х 260 х 350 мм |
| Масса* | не более 20 кг |
| Интервал рабочих температур | от минус 10 до +45 °С |
| Средний срок службы | 20 лет |

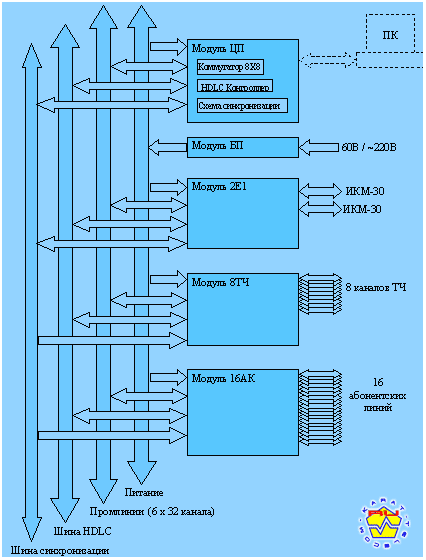

Рисунок 1 - Структурная схема МС-240
Приложение Д
Базовые модули:
-
Модуль блока питания БП24-60Г, БП24-60М, БП24-60МГ
-
Модуль блока питания БП220
-
Модуль центрального процессора ЦП
-
Субмодуль цифровых потоков Е1 С4Е1
-
Субмодуль LVDS СКС
-
Модуль расширения КС
Абонентские модули:
-
Модуль абонентских комплектов 24АК
-
Модуль абонентских комплектов 24АК-D
-
Модуль спаренных абонентских комплектов 16СК
-
Модуль системных телефонов 16СТ
-
Модуль системных телефонов 24СТ
-
Выносные модули абонентских комплектов ТАД-2, ТАД-4
-
Модуль для подключения абонентских устройств по SHDSL 4DSL-A
Модули соединительных линий:
-
Модуль цифровых потоков Е1 2Е1
-
Модуль цифровых потоков Е1 8ТМ
-
Модуль цифровых потоков ИКМ15 2И15
-
Модуль окончаний каналов ТЧ 8ТЧ
-
Модуль аналоговых двухпроводных СЛ 8АЛ
-
Станционный модуль DSL 4DSL
-
Модуль шлюза IP TM.IP
Дополнительные модули:
-
Модуль СОРМ
-
Блок аварийной сигнализации
Комплект АЛ обеспечивает:
-
прием индукторного вызова;
-
управление шлейфом, импульсный и тональный набор номера.
| Количество комплектов | 8 |
| Входное/выходное сопротивление | 600 Ом |
| Ток имитатора шлейфа, не менее | 25 мА |
| Затухание несогласованности относительно сопротивления | 600 Ом |
| в полосе: (0,3...0,6) кГц, не менее | 12 дБ |
| (0,6...3,4) кГц, не менее | 15 дБ |
Приложение Е

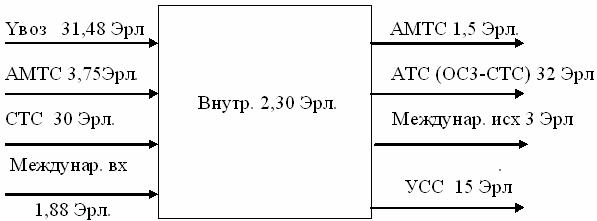

Рисунок 1 - Схема распределения нагрузки
Приложение Ж
При первом запуске NCS программа запросит пароль. По умолчанию в систему внесены следующие данные: имя “admin”, пароль “1”. После ввода и запуска программы можно производить дальнейшую настройку. Дальнейшая настройка производится через пункт меню «Файл/Настройка программы» (рисунок 1).
