Таблица 7.1. Интегральный показатель качества
| № | Критерий качества | Вес, q | Новая разработка | Аналог | ||||
| x | kx | q*kx | x | kx | q*kx | |||
| 1 | Надежность | 0.3 | ч | 9 | 2.7 | 7 | 2.1 | |
| 2 | Экономичность | 0.3 | Вт | 9 | 2.7 | 5 | 1.5 | |
| 3 | Точность поддержания температуры | 0.15 | 2С | 6 | 0.9 | 1С | 7 | 1.05 |
| 4 | Точность поддержания влажности | 0.15 | 2% | 7 | 1.05 | 3% | 5 | 0.75 |
| 5 | Многофункциональность | 0.1 | шт | 5 | 0.5 | 5 | 0.5 | |
| Сумма | 1 | 7.85 | 5.9 | |||||
Относительный критерий качества равен отношению двух абсолютных интегральных критериев.
. Относительный критерий качества больше единицы, а значит, данная разработка целесообразна.
7.3. Функционально-стоимостной анализ
Метод функционально-стоимостного анализа является видом экономического анализа, суть которого заключается в системном исследовании объекта, направленном на оптимизацию соотношения между потребительскими свойствами и затратами на его создание и использование [14].
Функционально-стоимостной анализ состоит из 3 базисных этапов:
-
Определение назначения объекта.
-
Формирование целей и задач проектирования.
-
Формирование основных и вспомогательных функций.
-
Оценка назначений путем сравнения.
Разработка вариантов, изменяющих стоимость.
Автоматизированный информационный комплекс тепличного комбината включает в себя:
-
Аппаратура сбора информации о ходе технологического процесса.
-
Смесительное устройство.
-
Аппаратура сопряжения верхнего и нижнего уровней АСУ тепличным комбинатом.
-
Исполнительные устройства.
-
Сервер производственного контроля.
-
аппаратура сбора информации о ходе технологического процесса производит снятие, преобразование и передачу текущих значений контролируемых параметров;
-
смесительное устройство предназначено для подготовки воды полива и требуемого расхода потока поливной воды, путем смешивания двух потоков горячей и холодной воды.
-
аппаратура сопряжения представляет собой однопроводную сеть MicroLAN, предназначенную для передачи сигналов с измерительных устройств, а также для организации доступа к каждому измерительному устройству.
-
исполнительные устройства предназначены для осуществления внешнего воздействия на технологический процесс под действием управляющих команд.
-
сервер производственного контроля, представляет собой персональный компьютер, подключенный к сети MicroLAN, и выполняет визуализацию технологического процесса, выработку управляющих воздействий, архивирование информации о ходе технологического процесса, сигнализирование нарушений о его ходе.

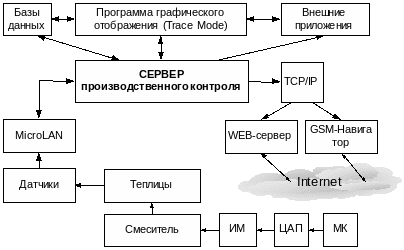

Рис. 7.1. Структурная схема АСУ тепличного комбината.

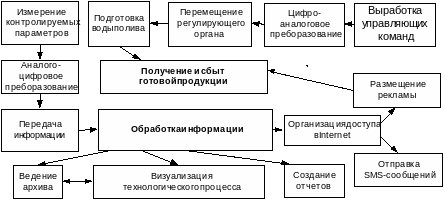

Рис. 7.2. Функциональная схема АСУ тепличного комбината.
Таблица 7.2 Расчет стоимости покупных изделий.
| № п/п | Наименование | Кол-во, шт. | Оптовая цена, руб. | Сумма, руб. |
| 1 | 15" MONITOR Samsung SamTron 56E | 1 | 3250 | 3250 |
| 2 | M/B Gigabyte GA-8ST800 | 1 | 1735 | 1735 |
| 3 | CPU Celeron 1.7 GHz | 1 | 1610 | 1610 |
| 4 | Cooler Thermaltake | 1 | 192 | 192 |
| 5 | NCP DDR DIMM 256 Mb | 1 | 852 | 852 |
| 6 | HDD 60 Gb Seagate Barracuda ATA V | 1 | 2201 | 2201 |
| 7 | FDD 3.5 NEC | 1 | 201 | 201 |
| 8 | CD-ReWriter TEAC CD-W552E | 1 | 1587 | 1587 |
| 9 | Riva TNT 16Mb 128bit | 1 | 424 | 424 |
| 10 | Miditower INWIN (S500) ATX 250W | 1 | 1426 | 1426 |
| 11 | Кл-ра BTC 104КЛ | 1 | 155 | 155 |
| 12 | A4-Tech Wheel 3D Mouse | 1 | 87 | 87 |
| 13 | Кабель UTP 4 <бухта 305м> | 1 | 1612 | 1612 |
| 14 | RJ-45 Коннектор Кат.5 (уп-ка 100шт) | 1 | 409 | 409 |
| 15 | Мастер MicroLAN DS9097U | 1 | 434 | 434 |
| 16 | ML38H | 16 | 200 | 3200 |
| 17 | Коммутируемый ключ DS2406 | 6 | 120 | 720 |
| 18 | Коммутируемый ключ ML02a | 7 | 96 | 672 |
| 19 | Сетевая ОС ASPLinux7.3 | 1 | - | - |
| 20 | WEB – сервер Apache | 1 | - | - |
| 21 | SCADA Trace Mode | 1 | 5000 | 5000 |
| 22 | Офисные приложения OpenOffce | 1 | - | - |
| 23 | Микроконтроллер | 1 | 600 | 600 |
| 24 | Двигатель МЭ0-401160 | 2 | 4000 | 8000 |
| 25 | ЦАП НМР-7-С | 2 | 500 | 1000 |
| 26 | Датчик температуры ТСМ-012 | 1 | 200 | 200 |
| 27 | Датчик расхода ДРВ-1 | 1 | 350 | 350 |
| Итого | 35920 | |||
| Транспортно-заготовочные расходы | 1480 | |||
| Всего | 37400 |
Таблица 7.3. Вид и содержание функций АСУ тепличного комбината.
| Обозначение и наименование внутренних функций | Материальный носитель |
| F1 – сбор и передача информации о ходе ТП | 13,14,15,16,17,18 |
| F2 – обработка информации и визуализация ТП | 1,2,3,4,5,6,7,8,9,10,11,12,21 |
| F3 – ведение базы данных реального времени | - |
| F4 – подготовка воды полива | 23,24,25,26,27 |
| F5 – организация доступа в Internet | - |
| F6 – размещение рекламы | - |
| F7 – создание отчетов | - |
Таблица 7.4. Затраты на функцию.
| Индекс функции | Затраты на функцию, руб. |
| F1 | 7047 |
| F2 | 18720 |
| F3 | - |
| F4 | 10150 |
| F5 | - |
| F6 | - |
| F7 | - |
| F8 | - |
Рис. 7.3. Функционально-стоимостная диаграмма АСУ тепличного комбината.
Из функционально-стоимостной диаграммы, представленной на рис. 9.4, видно, что стоимости функций не превышают их значимости, следовательно, выбор устройств было произведен правильно.
7.4. Расчет затрат на конструкторскую и технологическую подготовку производства
Затраты на этапе проектирования сводятся к определению заработной платы инженерно-технических работников, занятых на этапах конструкторской, технологической и организационной подготовки производства [12]. Часовая ставка исполнителя рассчитывается делением среднемесячного оклада на действительный часовой фонд времени исполнителей.
