Рис. 4.2. Программирование контроллеров на языке функциональных блоков.

К дополнительным, теоретически не обязательным, но могущим оказаться необходимыми, функциям SCADA и Softlogic систем можно отнести следующие:

• Многоуровневое горячее резервирование – дублирование или троирование плат/модулей ввода-вывода, контроллеров, линий связи, архивов, операторских станций для увеличения надёжности работы объекта;

• Адаптивное регулирование – автоматическая периодическая или непрерывная подстройка коэффициентов контуров регулирования для оптимизации работы исполнительных механизмов, сокращения издержек и брака;

• Набор готовых функций для управления исполнительными устройствами, например мотором, задвижкой или клапаном;

• Web- и GSM-управление – удалённый мониторинг и управление через web и GSM сети для возможности непрерывного контроля и оперативного вмешательства в ситуацию;

• Документирование проекта – функция, облегчающая разработчику процесс создания проекта и внесения в него изменений путём сохранения информации о версиях проекта в удобовоспринимаемой форме;

• Мультиязычность – локализация инструментальной среды на несколько языков, а также возможность автоматического переключения языков проекта в зависимости от региональных настроек.

4.2.2. Исполнительные модули TRACE MODE

Исполнительные системы TRACE MODE включают в себя следующие программы:

• NT-МРВ - монитор реального времени;

• Supervisor - аналог “монитора архива”;

• специальные утилиты просмотра архивов - UTIL-NT;

NT-МРВ предназначен для сбора, обработки, графической визуализации и управления технологическими процессами в реальном времени. На его основе можно создавать автоматизированные рабочие места операторов-технологов, диспетчеров, смененных инженеров и т.д.. Система способна принимать данные через 16 последовательных портов, обрабатывать их при помощи десятков встроенных математических алгоритмов, графически отображать в удобной для оператора форме, вести архивы, генерировать и печатать отчеты, а также поддерживать сетевой обмен с другими компьютерами, используя следующие протоколы: NetBios, NetBEUI, TCP/IP, IPX, SPX, Banian Vines.

Система Supervisor - создает основу для автоматизации рабочих мест административного персонала промышленного предприятия - от старшего диспетчера до главного инженера и директора. Основным отличием системы Supervisor от NT-МРВ является отсутствие возможности непосредственного вмешательства администрации в процесс управления технологическим процессом в сочетании с расширенным сервисом по анализу накопленной информации. Supervisor дает руководителю всю информацию, необходимую для принятия управляющего решения, но не позволяет осуществить его самостоятельно. Это полностью соответствует практике управления - руководитель должен отдавать приказы операторам, а не выполнять работы, входящие в их должностные обязанности.

Две программы, входящие в состав UTIL-NT (Report Viewer и Alarm Viewer), имеют вспомогательный характер. С их помощью оператор, не прерывая работы в реальном времени, может просматривать архивы технологической информации и получить информацию о накопленных данных. Утилита просмотра отчета тревог (Alarm Viewer) - программа предназначена для просмотра отчета тревог с использованием временных и строчных фильтров и позволяет производить квитирование сообщений, а также выводить данные из отчета тревог на печать. Программа предусматривает использование одного основного и трех дополнительных фильтров, с помощью которых оператор может произвести отбор данных о технологических событиях, фильтруя их по времени, месту, либо типу события. Кроме того, специальный фильтр позволяет оператору выводить на экран только неквитированные сообщения. Любая строка в отчете тревог может быть помечена “закладкой”. После этого возможен быстрый переход на нее из любого места отчета тревог. Программа Report Viewer предназначена для просмотра и редактирования уровневого архива TRACE MODE и позволяет выполнять ряд операций с выделенными столбцами данных (печать, изменение формата, экспорт данных), а также редактировать данные, записанные в архив. Данные, отображаемые программой, могут обновляться с заданным периодом.

NT-МРВ и Supervisor созданы для работы в самых жестких условиях промышленного производства. Это полностью 32-разрядные приложения, в полной мере использующие достоинства современных операционных систем - приоритетную, вытесняющую многозадачность и многопотоковость. В NT-МРВ и Supervisor блок ввода-вывода данных и их математической обработки выделен как отдельный поток с приоритетом реального времени. Блок отображения информации и интерфейса с пользователем также оформлен в виде отдельного потока, выполняющегося с обычным приоритетом.

Важное значение для АСУТП имеет вытесняющая многозадачность, предоставляемая операционными системами Windows NT и Linux. Благодаря этому свойству операционной системы оператор получает возможность использовать любые дополнительные приложения без риска остановить работу системы реального времени. Кроме того, исключительно важным свойством Linux для задач АСУТП является ее высокая устойчивость к сбоям. В режиме реального времени NT-МРВ, Supervisor и утилиты работают в своем изолированном адресном пространстве.

NT-МРВ и Supervisor обеспечивают повышенную защиту накопленной технологической информации. Это достигается как ведением зеркальной копии диска, так и особенностями файловой системы Linux. Дело в том, что в Linux используется особая защищенная от сбоев журналируемая файловая система ext3.

Крупные корпоративные пользователи найдут удобным повышенные средства защиты данных от несанкционированного доступа. Кроме стандартных средств ограничения доступа к данным, предоставляемых TRACE MODE, в NT-МРВ и Supervisor возможно блокировать доступ к файлам на уровне операционной системы.

4.2.3. TRACE MODE 6: синтез новых технологий

Новая версия программы по своему инновационному характеру превосходит все существующие версии программы. В ней предложен совершенно новый подход к разработке систем управления, наглядный и интуитивно понятный специалистам разной профессиональной подготовки: инженерам по АСУ ТП, программистам, технологам и даже экономистам. Новая версия программы будет давать интегрированный инструмент для программирования контроллеров (Softlogic), разработки операторского интерфейса (SCADA), управления производственными заданиями (MES) и основными фондами (EAM). TRACE MODE 6 станет многоплатформной – Windows, UNIX, LINUX, QNX. При этом сохранится полная совместимость TRACE MODE 6 с TRACE MODE 5.

4.3. Графическое отображение состояния производственных процессов.

В соответствии с техническим заданием в ходе выполнения дипломного проекта мною на базе SACDA системы TRACE MODE была разработана программа графического отображения состояния производственных процессов.

4.3.1. Назначение программы

Основные функции программы графического отображения:

1. Получение информации о технологическом процессе с сервера производственного контроля;

2. Отображение состояния технологического процесса в реальном времени в виде мнемосхем, карт объекта и т. п., содержащих произвольные графические и текстовые объекты, на которые может быть наложена анимация (масштабирование, изменение цвета, движение и т. п. в зависимости от состояния параметров тех. процесса);

3. Звуковое и визуальное (графическое) оповещение о событиях (нештатных ситуациях);

4. Передача команд оператора на исполнительные механизмы (управление);

5. Получение из базы данных информации об истории параметров технологического процесса (трендах) за произвольный период, обработка информации (усреднение, суммирование, сдвиг и т.п.), вывод в виде графиков (линейных, ступенчатых графиков расхода), таблиц;

6. Получение из базы данных информации о произошедших за произвольный период событиях, связанных с объектом или группой объектов, вывод информации в табличном виде;

7. Экспорт информации в другие приложения, печать.

Программа графического отображения может использоваться не только для контроля технологических процессов на производстве, но и для создания систем охранно-пожарной сигнализации, климат контроля помещений и т.п.

4.3.2. Требования к аппаратным и программным ресурсам

Минимальные требования к аппаратным ресурсам:

• процессор Pentium II, 300 МГц;

• память 64 Мб;

• 30 мегабайт свободного места на жестком диске для размещения программы.

Требования к программным ресурсам:

• операционная система Windows /NT/2000/XP или Linux, с использованием эмулятора wine;

• установленные протоколы TCP/IP;

• MYSQL сервер.

4.3.3. Схема работы и возможности программы графического отображения состояния производственных процессов.

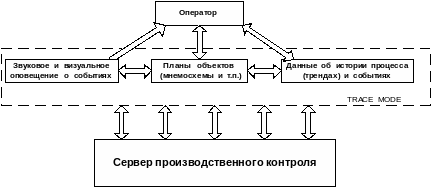

Рис. 4.3. Схема работы программы графического отображения

Структура информационных потоков, обрабатываемых программой графического отображения, изображена на рис. 4.3. TRACE MODE осуществляет обмен данными сервером производственного контроля, сервером баз данных, с помощью которых ведутся базы данных производственного контроля.

Программа графического отображения позволяет оператору получать информацию от элементов однопроводной сетей АСУ тепличного комбината о состоянии микроклимата в теплице. Состояние производственного процесса отображается в виде мнемосхем, на которых размещены планы объектов (теплицы), изображения приборов, установок, движущиеся агрегаты (смесительное устройство), шкалы (текущие значения контролируемых параметров).

4.3.4. Запуск и работа программы графического отображения

После загрузки программа находится в основном рабочем режиме – режиме периодического опроса. В каждом цикле опроса считывается информация с сервера производственного контроля, производится изменение всех графических и текстовых объектов на мнемосхемах, при возникновении событий активизируется звуковое и визуальное оповещение. Оператор в режиме опроса может запрашивать данные о трендах и произошедших событиях из базы, работать с соответствующими таблицами, графиками и т. п. (все действия производятся при нажатии правой кнопки мыши на соответствующих объектах), но не может управлять устройствами, менять какие-либо настройки. Для управления и настройки порогов событий необходимо получить доступ к функциям управления.

При запуске программы происходит соединение с сервером производственного контроля, с которого необходимо считывать данные. Мнемосхемы появляются после того, как будут первый раз считаны данные с серверов, либо установлена невозможность соединения.

4.3.5. Графический интерфейс оператора

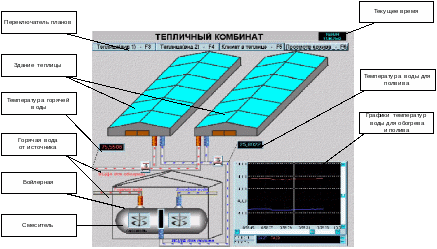

На рис. 4.4 приведено главное окно программы графического отображения, разработанное с использованием TRACE MODE версии 5.11.

Рис. 4.4. Главное окно программы графического отображения

В главном окне программы графического отображения показана структура тепличного комбината. Горячая вода температуры 75˚С от источника поступает на обогрев тепличного комбината и в смеситель. В смеситель происходит смешивание горячей и холодной воды. На выходе смесителя - вода для полива температуры 25 ˚С.

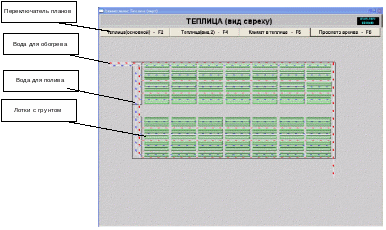

Рис. 4.5. Мнемосхема движение водяных потоков в теплице.

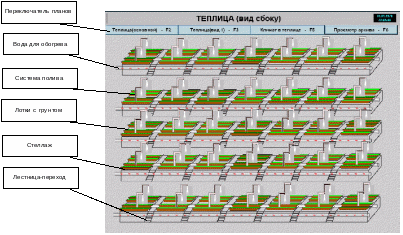

Рис. 4.6. Мнемосхема системы полива и обогрева.

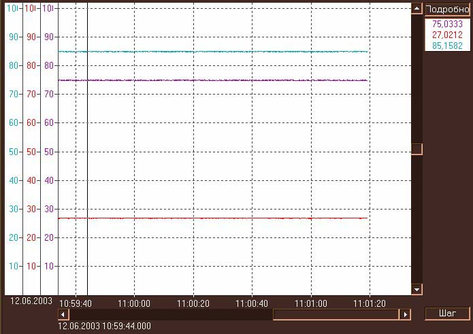

Рис. 4.7. Окно вывода графиков контролируемых параметров

При выборе оператором пункта меню, соответствующего выводу графиков, появляется окно, изображенное на рис. 4.7. Чтобы в реальном времени переключить вертикальную шкалу тренда или изменить порядок расположения нескольких вертикальных шкал, нужно нажать ЛК на кнопке «Подробно». При этом на экране появится окно со списком кривых.
