Текст из файла (страница 2)

- внутрисхемные эмуляторы;

- платы развития (оценочные платы);

- мониторы отладки;

- эмуляторы ПЗУ.

Внутрисхемный эмулятор – программно-аппаратное средство, способное заменить эмулируемый МК в реальной схеме.

Внутрисхемный эмулятор – это наиболее мощное и универсальное отладочное средство, которое делает процесс функционирования отлаживаемого контроллера прозрачным, т.е. легко контролируемым, произвольно управляемым и модифицируемым.

Платы развития, или, как принято их называть в зарубежной литературе, оценочные платы (Evaluation Boards), являются своего рода конструкторами для макетирования электронных устройств. Обычно это печатная плата с установленным на ней МК и всей необходимой ему стандартной периферией. На этой плате также устанавливают схемы связи с внешним компьютером. Как правило, там же имеется свободное поле для монтажа прикладных схем пользователя. Иногда предусмотрена уже готовая разводка для установки дополнительных устройств, рекомендуемых фирмой. Например, ПЗУ, ОЗУ, ЖКИ- дисплей, клавиатура, АЦП и др.

Эмулятор ПЗУ – программно-аппаратное средство, позволяющее замещать ПЗУ на отлаживаемой плате, и подставляющее вместо него ОЗУ, в которое может быть загружена программа с компьютера через один из стандартных каналов связи. Это устройство позволяет пользователю избежать многократных циклов перепрограммирования ПЗУ. Эмулируемая память доступна для просмотра и модификации, но контроль над внутренними управляющими регистрами МК был до недавнего времени невозможен.

В последнее время появились модели интеллектуальных эмуляторов ПЗУ, которые позволяют "заглядывать" внутрь МК на плате пользователя.

Этап совместной отладки аппаратных и программных средств в реальном масштабе времени завершается, когда аппаратура и программное обеспечение совместно обеспечивают выполнение всех шагов алгоритма работы системы. В конце этапа отлаженная программа заносится с помощью программатора в энергонезависимую память МК, и проверяется работа контроллера без эмулятора.

1.5 Выбор микроконтроллера

Для проектирования устройства автоматического регулирования света постараемся выбрать относительно недорогой, простой и широкоиспользуемый микроконтроллер.

Все эти особенности можно отнести к микроконтроллерам корпорации ATMEL (ATMega 16L).

Корпорация ATMEL, основанная в 1984, является в настоящее время признанным мировым лидером в областях разработки, производства и маркетинга современных электронных компонентов.

Рисунок 1.2 – Общий вид микроконтроллера ATMega 16L

ATMega16 обладает очень большим количеством самых разнообразных функций. Вот некоторые его характеристики:

* Максимальная тактовая частота – 16 МГц (8 МГц для ATMega16L)

* Большинство команд выполняются за один такт

* 32 8-битных рабочих регистра

* 4 полноценных 8-битных порта ввода/вывода

* два 8-битных таймера/счетчика и один 16-битный

* 10-разрядный аналогово-цифровой преобразователь (АЦП)

* внутренний тактовый генератор на 1 МГц

* аналоговый компаратор

* интерфейсы SPI, I2C, TWI, RS-232, JTAG

* внутрисхемное программирование и самопрограммирование

* модуль широтно-импульсной модуляции (ШИМ)

* 8-разрядный высокопроизводительный AVR микроконтроллер с малым потреблением

* Прогрессивная RISC архитектура

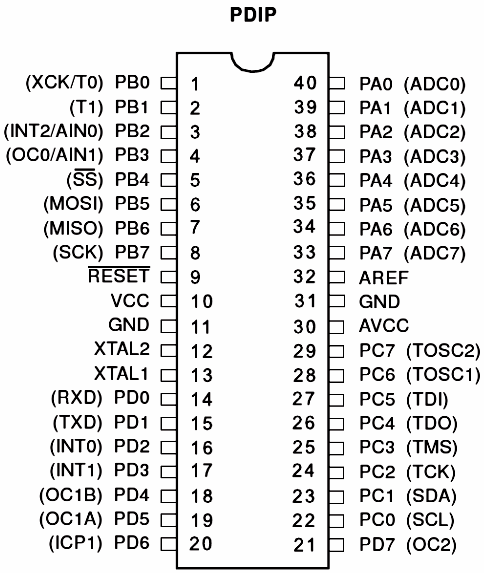

Рисунок 1.3 – Расположение выводов микроконтроллера ATMega 16L

130 высокопроизводительных команд, большинство команд выполняется за один тактовый цикл

32 8-разрядных рабочих регистра общего назначения

Полностью статическая работа

Производительность приближается к 16 MIPS (при тактовой частоте 16 МГц)

Встроенный 2-цикловый перемножитель

* Энергонезависимая память программ и данных

16 Кбайт внутрисистемно программируемой Flash памяти (In-System Self-Programmable Flash)

Обеспечивает 1000 циклов стирания/записи

Дополнительный сектор загрузочных кодов с независимыми битами блокировки

Внутрисистемное программирование встроенной программой загрузки

Обеспечен режим одновременного чтения/записи (Read-While-Write)

512 байт EEPROM

Обеспечивает 100000 циклов стирания/записи

1 Кбайт встроенной SRAM

Программируемая блокировка, обеспечивающая защиту программных средств пользователя

* Интерфейс JTAG (совместимый с IEEE 1149.1)

Возможность сканирования периферии, соответствующая стандарту JTAG

Расширенная поддержка встроенной отладки

Программирование через JTAG интерфейс: Flash, EEPROM памяти, перемычек и битов блокировки

* Встроенная периферия

Два 8-разрядных таймера/счетчика с отдельным предварительным делителем, один с режимом сравнения

Один 16-разрядный таймер/счетчик с отдельным предварительным делителем и режимами захвата и сравнения

Счетчик реального времени с отдельным генератором

Четыре канала PWM

8-канальный 10-разрядный аналого-цифровой преобразователь

8 несимметричных каналов

7 дифференциальных каналов (только в корпусе TQFP)

2 дифференциальных канала с программируемым усилением в 1, 10 или 200 крат (только в корпусе TQFP)

Байт-ориентированный 2-проводный последовательный интерфейс

Программируемый последовательный USART

Последовательный интерфейс SPI (ведущий/ведомый)

Программируемый сторожевой таймер с отдельным встроенным генератором

Встроенный аналоговый компаратор

* Специальные микроконтроллерные функции

Сброс по подаче питания и программируемый детектор кратковременного снижения напряжения питания

Встроенный калиброванный RC-генератор

Внутренние и внешние источники прерываний

Шесть режимов пониженного потребления: Idle, Power-save, Power-down, Standby, Extended Standby и снижения шумов ADC

* Выводы I/O и корпуса

32 программируемые линии ввода/вывода

40-выводной корпус PDIP и 44-выводной корпус TQFP

* Рабочие напряжения

2,7 - 5,5 В (ATmega16L)

4,5 - 5,5 В (ATmega16)

* Рабочая частота

0 - 8 МГц (ATmega16L)

0 - 16 МГц (ATmega16)

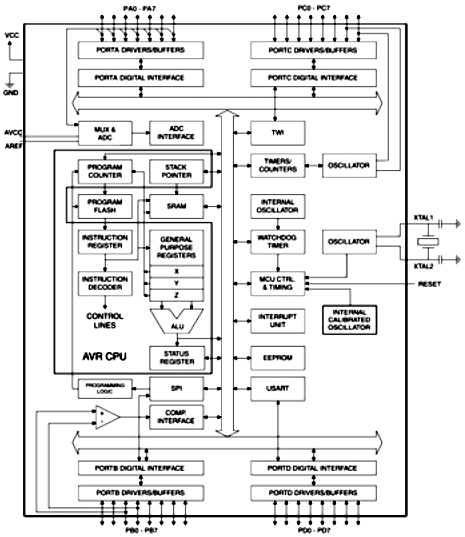

Рисунок 1.4 – Функциональная схема микроконтроллера ATMega 16L

РАЗДЕЛ 2 РАЗРАБОТКА УСТРОЙСТВА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СВЕТА

Несмотря на бурное развитие сверхъярких светодиодов, в широкой продаже пока не появились светодиодные лампы, способные заменить бытовые лампы накаливания. Получившие довольно широкое распространение энергосберегающие люминесцентные лампы, при всех своих достоинствах, обладают, во-первых, высокой стоимостью, во-вторых, требуют сложную схему управления яркостью. Отечественные и зарубежные регуляторы ламп накаливания имеют ряд недостатков:

- управление только одним каналом;

- отсутствие стабилизации яркости;

- наличие помех радиоприёму, звон нитей ламп, жужжание встроенного фильтра.

Эти же недостатки присущи схемам, опубликованным в радиолюбительской литературе, периодической печати и в Интернете.

2.1 Постановка задачи

Требуется создать регулятор яркости ламп накаливания (за рубежом называемый «диммер» - dimmer), свободный от указанных недостатков, и предназначенный для установки в двухканальный светильник промышленного производства (Рис. 1).

Разработка устройства велась с учётом следующих требований:

- простота схемы (минимальное количество компонентов);

- функциональная насыщенность, многообразие регулируемых параметров;

- устойчивость к броскам сетевого напряжения, долговечность;

- отсутствие либо минимальный нагрев компонентов (пожаробезопасность);

- низкое энергопотребление.

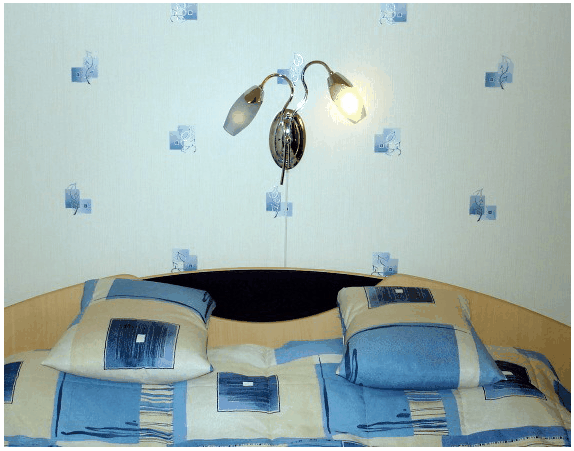

Рисунок 2.1 – Светильник с встроенным устройством автоматического регулирования света

2.2 Разработка структурной схемы устройства и функциональной спецификации

Структурная схема устройства автоматического регулирования света представлена на рисунке 2.2.

Устройство состоит из основных элементов:

БП

~ 220 В

МК

У

УУ1

правление каналом

S B1 «1» HL1

У

УУ2

правление каналом

S B2 «2» HL2

Рисунок 2.2 – Структурная схема устройства автоматического регулирования света

МК – микроконтроллер (устройство, выполняющее функции управления устройствами управления);

БП – блок питания (осуществляет питание микроконтроллера и устройств управления требуемыми напряжениями);

УУ1, УУ2 – устройство управления 1-ого и 2-ого канала соответственно (осуществляют силовое управление лампами освещения по заданной программе);

SB1, SB2 – кнопки управления 1-ым и 2-ым каналами (осуществляют управление каналами освещения, по заданной программе);

HL1, HL2 – лампы освещения (освещают помещение в различных режимах и требуемой яркости).

Функциональная спецификация:

1. Входы

а. SB1, SB2 – кнопки управления 1-ым и 2-ым каналами, соответственно;

b. источник электропитания устройства (БП).

1. Выходы

а. УУ1, УУ2 – устройство управления 1-ого и 2-ого канала, соответственно .

1. Функции

а. Кнопками управления SB1 и SB2 осуществляется управление программой микроконтроллера;

b. По выбранной программе, осуществляется управление устройствами управления УУ1 и УУ2, которые осуществляют регулировку подачи регулируемого напряжения на лампы накаливания HL1 и HL2.

2.3 Разработка функциональной схемы

Основу устройства, функциональная схема которого изображена на Рис. 2.3, составляет микроконтроллер ATmega16L семейства AVR корпорации ATMEL. Управление осуществляется двумя не фиксируемыми в нажатом положении кнопками, по одной на каждый канал.

~ 220В F1
