Многие из методов маршрутизации основаны на том, чтобы определить самый короткий путь для пакетов. В этом методе каждому соединению в сети назначается стоимость, которая является функцией физического расстояния и уровня перегрузок. Алгоритм пробует находить самый короткий путь (то есть, путь с самой низкой стоимостью) от узла до получателя.
В рассматриваемых сетях главная проблема состоит в том, чтобы получить текущее состояние каждого соединения в сети, чтобы остановиться на лучшем маршруте для пакета. Однако, состояние соединений является величиной постоянно меняющейся, в этом случае количество модификаций маршрутизации может быть очень высоко.
2.6 Протоколы управления доступом
Существуют различные протоколы управления доступом, которые могут использоваться, чтобы избежать информационной потери в ГА сетях, возникающей по причине коллизий. Рассмотрим MACA протокол и его разновидности.
MACA протокол заключается в использовании двух пакетов передачи сигналов имеющих названия: Request-to-Send (RTS) и Clear-to-Send (CTS). Когда абонент А хочет послать сообщение абоненту В, он сначала отправляет сигнал RTS. Если В получает RTS, то он посылает назад команду CTS. Как только А получает CTS, он начинает передачу пакета данных. Узлы могут исследовать канал на этапе обмена сигналами RTS-CTS. Информация о состоянии канала может использоваться, чтобы установить уровни мощности выводного сигнала и типа модуляции. Эти свойства MACA протокола необходимы для эффективной разработки подводных гидроакустических сетей.
Все это обеспечивает надежную связь с минимальным потреблением энергии и позволяет избежать коллизий. Обмен RTS-CTS увеличивает объем передаваемой информации, но сокращает количество повторных передач, что позволяет снизить объем передаваемой информации.
MACA протокол гарантирует надежность непрерывной связи на сетевом уровне. Если некоторые пакеты сообщения потеряны из-за ошибок, с узлов получателя будет подан запрос на повторную передачу пакетов. На высоко надежных линиях связи этот подход позволяет увеличить пропускную способность, так как это устраняет потребность посылать квитанции на каждый отправленный пакет. В случае, если передача идет через канал связи с низким качеством, сообщение будет содержать ошибочные пакеты. Восстановление ошибок в пакете данных на сетевом уровне будет требовать чрезмерной задержки.
Эффективность и надежность MACA протокола может быть значительно увеличена за счет создания надежных соединений между близко расположенными узлами. Для этой цели был предложен MACAW протокол, где квитанция передается после каждой успешной посылки. Включение дополнительного пакета в пересылке увеличивает потребление энергии, что в свою очередь уменьшает производительность системы. Однако для гидроакустических систем, при применении такого метода все равно наблюдается прирост производительности. Протокол MACAW не использует управление мощностью передачи и возникающие асимметрии в канале. Его эффективность при использовании управления мощностью передачи пока еще не исследована.
2.7 Методы запроса авто-повторений
Запрос авто-повторений (ARQ) используется, чтобы обнаружить ошибочных данных в процессе передачи по каналу связи и в случае их обнаружения осуществит повторную передачу пакетов, содержавших ошибки. Самая простая схема запроса авто-повторений, которая может быть использована в гидроакустическом канале это stop and wait RQ, где источник пакета ждет квитанции от узла адресата для подтверждения передачи пакета без ошибок. Так как канал не используется в течение времени между передачей пакета и приемом квитанции, эта ARQ схема имеет низкую производительность. В go back-N и селективном методах повторении ARQ , узлы передают пакеты и получают квитанции непосредственно в процессе передачи пакетов, поэтому требуют канал, поддерживающий полный дуплекс. Деление ограниченной пропускной способности ГА каналов на два канала реализации полного дуплекса может значительно уменьшать скорость передачи данных по физическому каналу. Однако, эффект от двух этих методов еще необходимо исследовать.
Схема селективного метода может быть модернизирована, чтобы работать в симплексных ГА каналах. Вместо подтверждения каждого пакета в процессе приема, получатель будет ждать пока не будут переданы N пакетов и после этого посылать квитанцию с номерами пакетов, полученных без ошибок. Соответственно, источник пакетов определит ошибочные пакеты по принятой квитанции и пошлет другую группу N пакетов, которая будет содержать повторно передающиеся и новые пакеты.
Подтверждения могут быть обработаны двумя возможными способами. В первом подходе, который называется “положительное подтверждение”, в случае приема пакета, не содержащего ошибок, узел адресата пошлет квитанцию исходному узлу. Если источник не получает квитанцию исходному узлу. Если источник не получает квитанцию за заданный промежуток времени, то он повторно передаст этот пакет данных. В случае отрицательного подтверждения, адресат посылает квитанцию, если получает поврежденный пакет или не получает его вообще. Отрицательное подтверждение может помогать сохранять энергию, устраняя потребность посылать квитанции каждый раз и повторно высылать пакеты данных в случае потери квитанции. Когда объединяют MACA протокол и отрицательную схему подтверждения, обеспечивается высокая надежность связи между узлами источника и получателя в процессе обмена RTS-CTS.
2.8 Пример разработки: сеть SeaWeb
Примером реализации подводной акустической сети служит Telesonar – программа американского флота и SeaWeb.
Telesonar соединяет распределенные подводные узлы, объединяет их в один ресурс, обрабатывает информацию и передает ее в подводное боевое пространство. SeaWeb обеспечивает передачу команд, управление, связь и навигационную инфраструктуру для координирования автономных узлов с целью выполнения поставленных задач в любой точке подводной среды. Организация сети SeaWeb подходит для океанографической телеметрии, подводного управления транспортными средствами и других целей.
Telesonar и SeaWeb экспериментально исследует многие аспекты проблем распространения, передачи сигналов, преобразования, организации сети и защиты передачи. Были проведены испытания SeaWeb 98, 99 и 2000.
2.9 Цели эксперимента и подход
Telesonar формирует цифровую сеть с использованием стационарных и подвижных узлов. Соединения telesonar-а должны быть ситуационно адаптивными в условиях двунаправленной асимметрии. SeaWeb опирается на сеть, состоящую из автономных стационарных узлов (например, датчиков, повторителей, управляющих узлов). Управляющие узлы собирают данные с узлов датчиков и отправляют на шлюзы и наоборот. Внешние устройства SeaWeb включают подвижные станции. Шлюзы SeaWeb соединяются с погруженными командными центрами и могут быть расположены на плаву, на берегу, на поверхности, организуя доступ к наземным, бортовым и другим внешним сетям. Точно так же субмарины могут обращаться к внешним системам и осуществлять передачу сигналов в систему telesonar. Сервер SeaWeb постоянно находится в командных центрах и обеспечивает интерфейс к подводной сети.
Развитие SeaWeb осуществляется за счет накопления опыта в длительных океанских экспериментах. Ежегодные эксперименты в системе SeaWeb необходимы, чтобы развивать критические области технологии, чтобы улучшить функциональные возможности и качество службы. Цель экспериментов SeaWeb состоит в том, чтобы проверять telesonar соединения, работу в сети, ее конфигурациях, использование различных видов и алгоритмов организации сети.
В долгосрочной перспективе, цель состоит в том, чтобы обеспечить сеть возможностью самостоятельно конфигурироваться с соединениями между узлами, адаптирующимися в изменяющейся среде посредством автоматического выбора оптимума параметров передачи.
Область развертывания сетей SeaWeb 98, 99 и 2000 –это воды залива Buzzards, штата Массачусетс.
Развитие системы SeaWeb требует обратить внимание на основные проблемы, возникающие в канале передачи, асинхронной организации сети, эффективности и стоимости. Знание фундаментальных ограничений технологии telesonar приводит к разработке все более и более сложных модемов. Система SeaWeb использует MACA протокол установления связи, замечательно подходящий для радио полудуплексной организации сети. Процесс процедуры установления связи позволяет осуществлять адресацию, определять расположение абонента, оценивать канал, управлять мощностью передачи.
2.10 Инициализация и маршрутизация
Алгоритм инициализации в рассматриваемой сети необходим, чтобы установить предварительные подключения. Этот алгоритм основан на опросе, он гарантирует обеспечение связи со всеми узлами, акустически достижимыми, по крайней мере, одним из близких к нему узлов. В течение инициализации узлы создают таблицы соседей. Эти таблицы содержат список соседей каждого узла и качественной меры их соединения, которая может быть получена путем передачи тестового пакета от соответствующего соседа. Эти таблицы собираются главным узлом, и в нем производится формирование дерева маршрутизации.
Оптимальные маршруты определяются с помощью протокола маршрутизации на основе алгоритма. Протокол маршрутизации пробует максимизировать срок службы питающейся от батареи сети, путем минимизации полного потребления энергии сетью. Минимальная энергия, требуемая чтобы установить надежную связь между двумя узлами, используемая как метрическое расстояние между узлом-отправителем и узлом-получателем. Главный узел собирает информацию от сетевых узлов, определяет оптимальные маршруты и посылает информацию маршрутизации узлам.
Эффективность акустических соединений между узлами может ухудшаться и даже пропадать, по причине отказа узла. В таких случаях, сеть должна самостоятельно адаптировать себя к изменяющимся условиям без прерывания передачи пакета. Эта ошибкоустойчивость может быть получена путем постоянного обновления маршрутов.
В текущей разработке, главный узел создает дерево маршрутизации в зависимости от таблиц соседей, полученных от узлов. Если узел сообщает, что эффективность связи ухудшилась, или связь в каком-то направлении больше недоступна, главный узел выбирает новые маршруты, которые заменяют собой вышедшие из строя. Изменения в дереве маршрутизации сообщаются всем узлам, с которыми есть соединения. Эта процедура гарантирует, что узлы не будут пытаться использовать нерабочие соединения. Таким образом, избегаются ненужные передачи, которые увеличивают потребление батареи.
2.11 Протокол доступа
Протокол доступа системы SeaWeb основан на MACA протоколе, который использует обмен RTS-CTS-DATA. Сеть использует схему авто-повторений stop-and-wait. Если источник не может получать CTS от адресата после определенного интервала времени, то он повторно высылает RTS. Если после К попыток передать RTS, источник не получает CTS, то он принимает решение, что связь больше не доступна и возвращается в спящее состояние (отсутствие излучения). Если источник получает CTS, то он немедленно передает пакет данных. Обмен RTS/CTS используется, чтобы определить состояние канала, и в дальнейшем эта информация используется, чтобы установить параметры системы передачи типа уровня выходной мощности. Квитанция, высылаемая адресатом после получения правильного пакета данных, обеспечивает подтверждение правильного приема данных. Протокол может также обрабатывать отрицательные подтверждения в зависимости от режима операции, выбранного пользователем.
Если два узла посылают RTS друг другу, могут происходить ненужные повторения, потому что оба узла игнорируют полученную команду RTS. Каждый узел будет ожидать CTS пакет в течение определенного промежутка времени, и повторно передавать RTS пакеты. Эта проблема решается путем назначения более высокого приоритета пакетом, которые направлены к главному узлу.
3 Принципы технологии АТМ
АТМ (Asynchronous Transfer Mode) – это асинхронный метод транспортирования информации.
Технология АТМ дает возможность:
транспортировать все виды информации в виде пакетов фиксированной длины – ячеек;
выделять пользователю в каждый момент времени только того ресурса пропускной способности сети, который ему необходим;
поддерживать интерактивные (диалоговые) службы и службы распределения информации, а также службы с установлением и без установления соединения;
передавать как непрерывный, так и пачечный трафик, что за счет мультиплексирования позволяет эффективно использовать сетевые ресурсы.
Особенность технологии АТМ состоит в приспособленности к транспортировке по сети информации любой службы, независимо от скорости передачи, требований к семантической и временной прозрачности и пачечности трафика ячеек.
При осуществлении АТМ осуществляется последовательность действий:
информация в цифровом виде разделяется на блоки фиксированной длины;
формируется ячейка АТМ, состоящая из информации пользователя и заголовка;
ячейка имеет фиксированную длину – 53 байта, причем 48 байт – это информация пользователя, а 5 байт отводится под заголовок.
При выборе длины ячейки АТМ международные организации стандартизации учитывали следующие факторы [8]:
задержка при заполнении пакета информацией пользователя (задержка при пакетизации), задержка в очереди, задержка на депакетизацию и колебания этих задержек (джиттер) должны быть невелики;
эффективность использования пропускной способности цифровых трактов;
сложность реализации выбранной технологии.

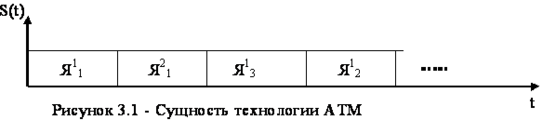

От каждого пользователя формируется последовательность ячеек АТМ, причем ячейки, принадлежащие различным пользователям, могут следовать в произвольном порядке, в отличие от синхронного метода, где каждый из временных каналов должен располагаться на оси времени на определенном расстоянии от начала цикла дискретизации [6]. Сущность технологии АТМ изображена на рисунке 3.1.
На рисунке 3.1 обозначено: Яnm – n-ая ячейка m-го пользователя
Последовательность ячеек одного пользователя образует виртуальный канал (ВК), а все множество виртуальных каналов формирует виртуальный тракт (ВТ).
