- суммарную мощность, полученную от отдельных источников и т.д.

Телеизмерения тока и напряжения организуются по вызову, а мощности – по циклическому типу в течение суток. Телеизмерения интегральных параметров (ТИИ) обеспечивают возможность составления энергетических балансов. Кроме того, они используются постоянно для ввода результатов измерений в вычислительную информационную сеть.

Телеизмерения текущих параметров (ТИТ) – должны обеспечивать диспетчеру возможность измерения основных электрических параметров, необходимых для управления системой и восстановления её после аварии.

Телемеханизация (ТМ) должна обеспечивать:

- отображение на диспетчерском пульте состояний и основных элементов;

- передача на диспетчерский пульт предупреждающих и аварийных сигналов;

- управление основными элементами системы и т.п.

В качестве технических средств ТМ используются проводные многоканальные телемеханические устройства заводского изготовления. В качестве первичной измерительной аппаратуры в СЭС используются стандартные измерительные трансформаторы тока, имеющие на выходе ток 1 А или 5 А, и измерительные трансформаторы напряжения с напряжением измерительных обмоток 100 В, а также датчики для сбора различной технической информации.

В связи с постоянным удорожанием потреблённой электроэнергии и необходимости модернизации производственных мощностей (и их систем автоматизации) у промышленных предприятий возникла необходимость в построении интегрированных решений, в разработке автоматизированных систем контроля и управления электропотребления (АСКУЭ), построенных с применением персональных ЭВМ.

1.2 Структура АСКУЭ, построенная с применением ПЭВМ

В числе главных проблем, возникающих при создании АСКУЭ предприятия - оптимальное разделение функций между универсальными и специализированными средствами. Это в конечном итоге определяет конкретный выбор технических средств, суммарные затраты на создание АСКУЭ, её эксплуатацию и достигаемую эффективность.

Одна крайность при решении указанной проблемы заключается в перенесении почти всех функций АСКУЭ на ЭВМ. Полная централизация сбора и обработки измерительных данных на ЭВМ - приводит к уменьшению затрат на специализированное оборудование, но одновременно и к увеличению затрат на кабели связи, снижению надёжности и живучести системы в целом, а также делает проблематичной её метрологическую аттестацию. Другая крайность - построение АСКУЭ исключительно на базе специализированных средств. В данном случае достигается экономия кабельной продукции, успешно решаются вопросы метрологической аттестации, обеспечивается децентрализованный доступ к информации, но снижается эффективность АСКУЭ в целом за счет ограничения функций систем в плане полноты накопления данных, их обработки, отображения, документирования и анализа информации.

Оптимальный подход при создании АСКУЭ предприятия состоит в согласованном выборе специализированных и универсальных средств с Учётом их функций. При этом типовая структура централизованной АСКУЭ предприятия включает, как специализированные системы, так и ПЭВМ (Рис. 1.2.). Устройства сбора и передачи данных (УСПД) выполнены в виде микропроцессорных средств и предназначены для экономии кабельной продукции, а также для контроля каналов связи. Структура АСКУЭ конкретных предприятий отличаются количеством и типом систем, средствами связи, но для всех АСКУЭ характерны взаимозависимость функций ПЭВМ и систем.

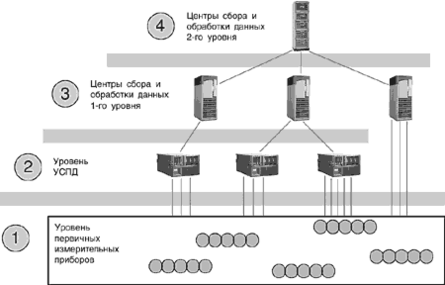

Рис. 1.2. Типовая структура централизованной АСКУЭ

Современные специализированные информационно-измерительные системы автоматизированного электроснабжения характеризуются определенным числом измерительных каналов и групп учёта, а также списком штатных энергетических (мощность, расход) и сервисных (неработающие каналы, сбои питания и т.п.) параметров. В группу алгебраически суммируются данные определенных измерительных каналов одного вида учёта (точки учёта) в соответствии со схемой АСУ-Энерго конкретного предприятия. По соответствующей группе и (или) каналу система за определённые интервалы времени накапливает информацию о фактических расходах энергии или энергоносителей (электроэнергии, холодной и горячей воды, пара, газа, воздуха и др.).

Перечень интервалов накопления информации о расходах определяется:

1. Требованиями коммерческого учёта в соответствии с действующими и перспективными тарифами;

2. Требованиями технического учёта, то есть задачами оперативного прогнозирования и управления нагрузкой;

3. Требованиями контроля за показателями электроэнергии и т.п.

Поэтому диапазон интервалов содержит, как правило, интервал краткосрочного накопления (1 - 3 мин), интервалы среднесрочного (30 мин, зоны и смены суток, сутки) и долгосрочного (неделя, декада, месяц, квартал, год) накоплений. Данные о расходах электроэнергии и энергоресурсов в указанных интервалах используются помимо своего прямого назначения и для расчётов мощностей или удельных расходов, а также могут быть использованы в контуре экономического энергопотребления (в задачах АСКУЭ).

Основную информацию о процессах электропотребления предприятия получают на основе изучения комплекса графиков и диаграмм, отражающих в интегральном виде характер и динамику процессов на различных объектах (или их группах) системы электроснабжения предприятия. Указанные графики и диаграммы желательно иметь если не по каждой группе или каналу учёта, то по большинству точек учёта, причём в режиме сопоставления их друг с другом (например, суточный график нагрузки нескольких цехов на фоне графика нагрузки предприятия в целом и т.п.) и с возможностью выбора за любой среднесрочный или долгосрочный интервал текущего года.

Основным видом энергетических параметров для АСКУЭ являются не графики нагрузок, а текущие итоговые суммы расходов и мощностей. Поэтому сбор информации для вышеперечисленных графиков и её накопление (архивирование) являются задачами программного комплекса АСКУЭ верхнего уровня.

Периодичность процесса сбора данных в ПЭВМ с систем нижнего уровня определяется, с одной стороны, срочностью решаемой задачи верхнего уровня, а с другой - списком параметров систем. Для согласования времени принятия решения на разных уровнях управления применяются промежуточные системы человеко-машинного интерфейса (SCADA-системы).

Рассмотрим основную структуру диспетчерского управления и автоматизации системы электроснабжения.

1.3 Интегрированные системы управления и автоматизация СЭС

В современных условиях в электроэнергетике России (как и в других странах) происходит постепенное слияние различных систем автоматизации: АСКУЭ, АСДУ и АСУ ТП, и создание на их базе интегрированных автоматизированных систем управления (ИАСУ).

Интегрированные АСУ – это логическое продолжение вертикальной интеграции АС на разных этапах производства (потребления) электроэнергии. Основная цель создания таких систем – дальнейшеё повышение эффективности технических и программных средств автоматизации и диспетчеризации СЭС для улучшения технико-экономических показателей и повышения качества и надёжности электроснабжения ПП.

Реформирование электроэнергетики России требует создания полномасштабных иерархических систем управления: автоматических систем измерения показателей электроэнергии (АСИЭ); автоматизированных систем учёта потребления и сбыта электроэнергии (АСУПСЭ), АС диспетчерского управления (АСДУ), АС контроля и управления электропотреблением (АСКУЭ).

Основная особенность экономического метода управления – рассмотрение электропотребления как главного звена, управляющего рынком электроэнергии. Этот рынок, в свою очередь, представляет совокупность собственно технологического процесса (производства, передачи, распределения и потребления электроэнергии), учётно-финансового процесса электропотребления, а также политических процессов в государстве и обществе. Эти факторы должны являться основой для создания и развития рынка электроэнергии в России. Причём функционирование такого рынка не возможно без создания интегрированной системы управления электропотреблением на базе систем АСИЭ, АСУПСЭ, АСДУ и АСКУЭ. При этом возникает необходимость чётко разграничить функции указанных систем в рамках единой системы управления энергопотреблением.

Интегрированная система управления электропотреблением в условиях рынка должна охватывать все уровни и стадии управления от производства до реализации - от физических потоков электрической энергии до финансовых и экономических показателей электропотребления (табл.1.1).

Управление на каждом уровне должно осуществляться соответствующими системами, что обусловлено спецификой выполняемых ими функций (в зависимости от стадии управления) и находит подтверждение в теории и практике создания больших информационно-управляющих систем.

В рамках интегрированной системы АСКУЭ должны быть задействованы различные по функциональному назначению технологические системы, образующие иерархию экономического управления электропотреблением.

Такая единая система АСКУЭ поможет реализовать управление электропотреблением экономическим методом:

- долгосрочное и краткосрочное планирование режимов (кривой) потребления — на основе экономических параметров электропотребления потребителей и поставщиков (от АСУПСЭ) и действующей системы тарифов на электроэнергию (отражающей внешнеё, косвенное, воздействие на управление потреблением);

- контроль режимов электропотребления — по параметрам потребления, используемым для расчётов с потребителями (от АСИЭ);

- принятие управленческих решений по регулированию потребления и доведение их до системы управления производством и распределением энергии.

Таблица 1.1. Структура (иерархия) управления электропотреблением

Система АСДУ осуществляет управление на технологическом уровне (уровне процесса и уровне присоединения). Её основными функциями являются:

- управление и регулирование потреблением на основе исполнения команд системы экономического управления (АСКУЭ) либо посредством исполнения директив внешнего уровня;

- обеспечение надёжного электроснабжения посредством автоматического измерения (контроля) технических параметров электроэнергии (/, U. W, Р) и автоматической коммутации цепей и генерирующих мощностей либо посредством исполнения старшего директивного уровня управления.

Система АСУПСЭ выполняет функции:

- учёт и накопление экономических параметров потребления - потреблённой энергии и мощности; соответствующих им стоимости и фактической оплаты;

- взаиморасчёты через выставление платежей непосредственно с поставщиками и потребителями, а также с финансовыми учреждениями для контроля оплаты;

- подготовку исходной информации об экономических параметрах электропотребления со стороны потребителей и поставщиков для принятия решений.

Система АСИЭ осуществляет измерение и контроль параметров электропотребления для расчётов с потребителями (потреблённой энергии и мощности).

Распределение подобным образом функций (рис.1.3) между системами АСИЭ, АСУПСЭ, АСКУЭ и АСДУ позволяет создать контур управления, замкнутый на верхнем уровне экономического управления потребления и производства электроэнергии. Благодаря этому можно обеспечить оптимальное управление электропотреблением, в наибольшей степени учитывающеё (балансирующеё) интересы производителей и потребителей в условиях формирующегося рынка электроэнергии.

АСИЭ выполняет измерение параметров энергопотребления в точках присоединения потребителей и поставщиков. АСУПСЭ осуществляет преобразование и группировку параметров потребления электроэнергии в экономические параметры конкретных потребителей и поставщиков, выставление счетов и контроль оплаты, их Учёт (накопление) и анализ.

АСДУ является исполнительным органом, осуществляющим непосредственное управление (по командам системы управления экономического уровня) коммутацией цепей и генерацией мощностей, т.е. на уровнях процесса и присоединений.

Рис. 1.3 Структурная схема функционального взаимодействия АСИЭ, АСУПСЭ, АСДУ и АСКУЭ при управлении процессом энергопотребления

АСКУЭ должна выполнять одновременно две функции:

- оперативный контроль и управление по выдерживанию заданного режима (кривой) потребления;

- формирование нового оптимального режима потребления на основе фактических экономических параметров потребления и тарифов на электроэнергию, а при необходимости — управление переходом на новый режим потребления.

Следует отметить, что рекомендуемые "ЕЭС России" автоматизированные системы контроля и учёта электроэнергии (или контроля, учёта и управления энергопотреблением) можно структурировать как совокупность систем АСИЭ, АСУПСЭ и АСДУ. Тогда их внедрение можно и нужно рассматривать как этап внедрения интегрированной системы экономического управления энергопотреблением (АСУ-Энерго).

Интегрированные организационно-технологические АСУ энергосистемами создаются на базе функционирующих АСУ как естественное их развитие и характеризуются рядом особенностей, в частности наличием: многомашинного оперативного информационного управляющего комплекса (ОИУК); системой сбора оперативно-диспетчерской и организационно-экономической информации; разветвлённой сетью периферийных пунктов сбора и обработки информации; АСУ различного назначения, автоматизированных систем диспетчерского (АСДУ) и организационно-экономического управления (АСОУ), АСУ технологическими процессами, АСУ энергетическими компаниями и предприятиями.

К объективным трудностям создания такой единой системы АСКУЭ можно отнести продолжающийся процесс реформирования электроэнергетики, только формирующийся рынок электроэнергии, недостаточность правовой базы и отсутствие достаточных инвестиций в отрасль.

2. Задачи автоматизированной системы диспетчерского управления энергосистемой

Задачи оперативного контроля и управления решаются в ходе процесса на различных временных интервалах, осуществляют сбор данных из каналов связи с объектами, обеспечивают создание и ведение баз данных реального времени и являются поставщиком информации для технологических задач и задач автоматического управления. Технологические задачи решаются на основе обработки и анализа данных реального времени и данных из ИБД. В комплексе АСДУ в режиме on–line на единой информационной базе должны быть реализованы функции ОИК (SCADA) и режимно–технологических задач оперативного управления, полностью адаптированные к особенностям и условиям России. Задачи автоматического управления решаются на основе обработки и анализа данных реального времени.
