Длина.......................................................32ft. 3in.
Размах крыльев......................................40ft. 0in.
Угол наклона (3 точки опоры)................10°
Высота :
1 лопасть вертикально вверх................................12ft. 0.5in.
1 лопасть вертикально вниз..................................11ft. 10in.
1 лопасть вертикально вверх (3 точки опоры).....13ft. 3in.
1 лопасть вертикально вниз (3 точки опоры).......10ft. 5in.
Фюзеляж :
Длина (от винта до начала киля)......................... 28ft. 10.5in.
Высота, максимальная......................................... 6ft. 7.5in.
Ширина, максимальная........................................ 3ft. 3.25in.
Крылья :
Хорда в корне крыла.................................8ft. 0.25in.
Хорда нв конце крыла..............................3ft. 11.25in.
Угол установки крыла.....................................2°
Угол установки (на виде спереди)............... 3.5°
Угол натекания потока....................................3°
Угол схода потока..........................................5° 6'
Центральная секция (центроплан):
Размах.....................................................9ft. 1.5in.
Хорда.......................................................8ft. 0.25in.
Угол установки..............................................2°
Угол установки (на виде спереди).............Нет
Углы натекания...........................................Нет
Хвостовое оперение:
Размах....................................................................................11ft. 0in.
Хорда (максимальная), включая руль высоты.....................4ft. 2.5in.
Угол установки оперения.........................................................1.5°
Площади:
Главная плоскость, с элеронами и закрылками....................257.60 sq ft.
Элероны, общая.........................................................................20.40 sq ft.
Закрылки, общая........................................................................25.11 sq ft.
Хвостовое оперение, с рулями высоты и триммерами...........33.26 sq ft.
Рули высоты с триммерами......................................................13.46 sq ft.
Триммеры (два), каждый...........................................................00.38 sq ft.
Киль с рулем поворота и триммером.......................................21.89 sq ft.
Руль поворота с триммером.....................................................13.06 sq ft.
Триммер......................................................................................00.36 sq ft.
Контрольные плоскости – установки и величины перемещений:
Киль – отклонен от оси фюзеляжа влево.............................................1.5°
Поворот элерона - вверх.......................................................................22.0°
Поворот элерона - вниз.........................................................................21.0°
Поворот руля высоты - вверх...............................................................27.0°
Поворот руля высоты - вниз.................................................................26.0°
Триммеры, поворотные (вверх и вниз)................................................23.0°
Триммеры, неподвижные (вверх)..........................................................5.0°
Руль поворота (вправо и влево)...........................................................28.0°
Щиток руля поворота – компенсации момента – влево только.........15.0°
Щиток руля поворота – баланс моментов – влево и вправо..............20.0°
Закрылки, вниз (+/- 5°)............................................................................80.0°
Допуск на отклонение, кроме закрылков +/-..........................................1.0°
Режимы работы двигателя - Merlin XX :-
Максимальный взлетный до 300 метров – об / мин : 3.000
Максимальный взлетный до 300 метров – давление наддува : +84.4 КПа (12 lb/sq in.)
Максимальный взлетный до 300 метров – температура охладителя : –
Максимальный взлетный до 300 метров – температура масла : –
Максимальный набор высоты – об / мин : 2.850
Максимальный набор высоты – давление наддува : +63.3 КПа (9lb/sq in.)
Максимальный набор высоты – температура охладителя : 125C
Максимальный набор высоты – температура масла : 90C
Максимально продолжительный тяжелый – об / мин : 2.650
Максимально продолжительный тяжелый – давление наддува : +49.2 КПа (7lb/sq in.)
Максимально продолжительный тяжелый – температура охладителя : 105C
Максимально продолжительный тяжелый – температура масла : 90C
Максимально продолжительный легкий – об / мин : 2.650
Максимально продолжительный легкий – давление наддува : +28.1 КПа (4lb/sq in.)
Максимально продолжительный легкий – температура охладителя : 105C
Максимально продолжительный легкий – температура масла : 90C
Максимальный боевой (до 5 минут) об / мин : 3.600
Максимальный боевой (до 5 минут) давление наддува : +98.4 КПа (14lb/sq in.)
Максимальный боевой (до 5 минут) температура охладителя : 135C
Максимальный боевой (до 5 минут) температура масла : 105C
Давление масла – нормальное: 412.8 – 562.5 КПа (60-80 lb/sq in.)
Давление масла – минимум: 316.4 КПа (45 lb/sq in.)
Минимальная температура на взлете – масло: 15С
Минимальная температура на взлете – охладитель: 60С
Давление топлива: 56.2 – 70.3 КПа (8-10 lb/sq in.)
Емкость баков – Топливо
| Каждый бак | Общая | |||
| Полная | Эффективная | Полная | Эффективная | |
| Нормальная емкость | 367.2 л.(97 Gal.) | 355.8 л.(94 Gal.) | ||
| Главный бак | 130.6 л.(34.5 Gal.) | 124.9 л.(33 Gal.) | ||
| Резервный бак | 106 л.(28 Gal.) | 106 л.(28 Gal.) | ||
| С дополнительным баком (2 шт.) | 166.6 л.(44 Gal.) | 162.8 л.(43 Gal.) | 700.3 л.(185 Gal.) | 681.4 л.(180 Gal.) |
| С подвесным баком (2шт.) | 170.3 л.(45 Gal.) | 164.7 л.(43.5 Gal.) | 707.9 л.(187 Gal.) | 692.7 л.(183 Gal) |
| С подвесным баком (2шт.) | 340.7 л.(90 Gal.) | 340.7 л.(90 Gal.) | 1048.6 л.(277 Gal.) | 1037.2 л.(274 Gal.) |
Емкость баков – Масло
| Каждый бак | Общая | |||
| Полная | Эффективная | Полная | Эффективная | |
| Нормальная емкость | 39.7 л.(10.5 Gal.) | 34 л.(9 Gal.) | ||
| С дополнительным баком | 54.8 л.(14.5 Gal.) | 45.4 л.(12 Gal.) | ||
| Главный бак | 39.7 л.(10.5 Gal.) | 30.3 л.(8 Gal.) | ||
| Дополнительный бак | 15.1 л.(4 Gal.) | 15.1 л.(4 Gal.) | ||
Система противообледенения :-
Емкость бака: 1.9 л. (0.5 Gals.)
Жидкость: специальная D.T.D.406A или этиловый спирт B.S.S.3D9
4. Основные параметры силовой установки

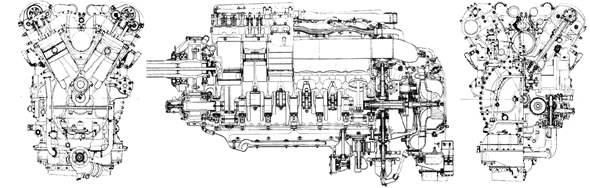

Двигатель Packard V-1650 "Merlin"
Д
вигатель V-1650 был американской версией знаменитых Британских двигателей Rolls-Royce "Merlin", который устанавливался на истребители "Spitfire" и "Hurricane" в течение Битвы за Англию в 1940. В сентябре 1940 Packard Co. согласилась строить этот двигатель для Американского и Британского правительства и адаптировала его к американским методам массового производства. Первые два двигателя построенные Packard Co. демонстрировались на испытательных стендах на специальной церемонии в корпусе компании Packard Co. в Детройте 2 августа 1941. Серийное производство началось в 1942 и до конца Второй Мировой Войны более чем 16000 этих двигателей было изготовлено в США. ВВС США использовали почти все эти двигатели для установки на знаменитом P-51 "Mustang", что значительно улучшило его высотные характеристики по сравнению с двигателем Allison V-1710, использовавшемся на более ранних модификациях самолета. V-1650 "Merlin" также заменял V-1710 на "F" серии истребителя P-40. Британцы использовали американские двигатели в течение последних трех лет войны на самолетах "Spitfire", "Mosquito" и "Lancaster".
Спецификация
Модель: V-1650-7
Т
ип: V – образный (60), 12 цилиндровый с двухступенчатым, двухскоростным механическим турбонагнетателем (одноступенчатый на ранних версиях). Степень наддува 2.38.
Диаметр цилиндра: 137.16 мм.
Ход поршня: 152.4 мм.
Рабочий объем: 27022 мм3 (1649 cu.in).
Степень сжатия: 0.166.
Число оборотов в минуту (max): 3000
Мощность (max): 1695 л.с.
Охлаждение: жидкостное.
Вес: 766.6 кг (1690 фунтов).
Стоимость: $ 25000
