Mutoh XP-30x позволяет заряжать держатель карандашей дешевыми цанговыми грифелями, которые можно найти в любом канцелярском магазине, что делает себестоимость печати на этих плоттерах крайне низкой.
2.3.2 Карандашно-перьевые плоттеры
Карандашно-перьевые плоттеры (Pen/Pencil Plotter) являются разновидностью перьевых плоттеров. Их отличие от последних состоит в возможности установки специализированного пишущего узла, в котором используются обычные карандашные грифели. Держатель пишущего узла в таких устройствах благодаря наличию специального механизма обеспечивает постоянную величину усилия нажима грифеля на бумагу и автоподачу грифеля при его стачивании. Прочая механика у карандашно-перьевых плоттеров абсолютно аналогична перьевым, поэтому в них также можно применять все пишущие узлы, используемые в последних.
Дополнительные преимущества карандашной технологии:
1. Карандашные грифели не вызывают проблем, как перья. Их краситель не высыхает, и они не имеют канала истечения красителя, который может забиваться твердыми частицами, в связи, с чем при их эксплуатации не требуется постоянно следить за процессом вывода информации плоттером.
2. Грифели можно покупать в магазинах канцелярских товаров, они дают значительную экономию на расходных материалах: одного хватает на несколько чертежей, при этом они дешевы.
3. Грифели позволяют максимально использовать скоростные возможности плоттера, так как карандаш пишет на любой скорости, при использовании же жидких красителей необходимо учитывать время их вытекания из пера и высыхания.
4. Карандашные изображения качественны, и, в то же время, их можно корректировать ластиком. Они дают хорошие оттиски при копировании.
5. Карандаш позволяет рисовать на любых бумажных носителях, в том числе и не очень высокого качества.
Такие плоттеры особенно привлекательны для тех, кто полагается больше на качество, нежели на количество изображений, и имеет скромный бюджет. Недостаток у карандашно-перьевых плоттеров только один. Так как за все надо платить, то расширение технологических возможностей - использование карандашей - оплачивается слегка большей, чем у обычных плоттеров, ценой устройства, однако эта разница очень быстро компенсируется в процессе эксплуатации.
Ведущие изготовители перьевых плоттеров: CalComp, Mutoh (карандашно-перьевые плоттеры), Summagraphics (Houston Instruments). В последние годы объем продаж и, соответственно, производства перьевых и карандашных плоттеров стал сильно сокращаться. На европейском и американском рынке их уже почти нет. Объем продаж этого типа плоттеров упал настолько, что фирма Hewlett-Hackard вообще перестала их выпускать. На российском рынке эта тенденция начала проявляться в полной мере с середины 1995 года. В моду прочно вошла струйная технология, и это уже свершившийся факт. Примером карандашно-перьевого плоттера может служить MUTOH AC-1650/AC-1880 (см. рисунок 7).
Рисунок 7 - Плоттер MUTOH AC-1650/AC-1880
2.3.3 Струйные плоттеры
Струйная печать - это процесс получения изображения, при котором его элементы создаются капельками чернил, вылетающими из сопла со скоростью достаточной, чтобы преодолеть зазор между соплом и поверхностью, на которой формируется изображение.
Метод газовых пузырей является термическим и больше известен под названием «инжектируемые пузырьки». Каждое сопло оборудовано нагревательным элементом (резистором), который при пропускании через него тока за несколько микросекунд нагревается до температуры около 500 градусов. Возникающие при резком нагревании газовые пузыри стараются вытолкнуть через выходное отверстие сопла необходимую каплю жидких чернил, которая переносится на бумагу (см. рисунок 8). При отключении тока нагревательный элемент остывает, паровой пузырь уменьшается и через входное отверстие поступает новая порция чернил.
Рисунок 8 - Принцип работы плоттера по методу газовых пузырей
Достоинством данной технологи является несомненная дешевизна печатающей головки. Срок ее работы ограничен и обычно она совмещается с картриджем. Недостатком является практически неуправляемый "взрывной" процесс выталкивания капли и, как следствие, возникновение вокруг точки тумана - крошечных капелек.
Важной конструктивной особенностью такого печатающего устройства является простая конструкция сопел. Причем, кроме низкой стоимости изготовления, есть еще ряд других преимуществ:
1. Высокая надежность каждого сопла, что упрощает конструкцию и, следовательно, уменьшает размер печатающего узла, так как не надо обеспечивать возможность замены сопел.
2. Сопла можно располагать очень близко друг к другу, а это увеличивает разрешение печати.
3. Отсутствие какого-либо звука при работе печатающей головки.
Печатающие головки могут быть цветными и иметь соответствующее число групп сопел. Для создания полноцветного изображения используется стандартная для полиграфии цветовая схема CMYK, использующая четыре базовых цвета: Cyan - голубой, Magenta - пурпурный, Yellow - желтый и Key ведущий (черный). Сложные цвета образуются смешением основных, оттенки различных цветов могут быть получены путем сгущения или разрежения точек соответствующего цвета в фрагменте изображения (аналогичный способ используется для получения различных оттенков серого цвета при выводе монохромных изображений). Качество цветной печати таково, что полученный полноцветный плакат нельзя отличить от изданного в типографии.
Существует три разновидности струйных плоттеров - монохромные, цветные (полноцветные) и с возможностью цветной печати (color capable). Струйные плоттеры с возможностью цветной печати часто вводят в заблуждение потенциальных покупателей своей низкой ценой и словом цветной в то же самое время. Этот тип струйных плоттеров хорош для получения чертежей с цветными линиями и однотонно закрашенными областями.
Приемлемая цена, высокое качество и большие возможности сделали СП серьезным конкурентом перьевых устройств. Спрос на них растет как со стороны тех, кто работает с настольными издательскими системами, в рекламном бизнесе, так и со стороны пользователей систем автоматизированного проектирования, выпускающих сложные чертежи формата А0. Однако данные устройства, как и перьевые плоттеры, не совсем устраивают пользователей с большими объемами выводимой графической информации. Там, где требуется получение очень большого числа чертежей в течение небольшого времени, лучше применять плоттеры прямого вывода или лазерные.
Ведущие изготовители струйных плоттеров - CalComp, Hewlett-Packard, Summagraphics, Encad. Примером струйного плоттера является плоттер HP DesignJet Т610 (см. рисунок 9).
Рисунок 9 - Струйный плоттер НР Т610
2.3.4 Электростатические плоттеры
Электростатические плоттеры (ЭП, Electrostatic Plotter) как и струйные плоттеры, используют жидкие красители. Электростатическая технология основывается на создании скрытого электрического изображения (потенциального рельефа) на поверхности носителя. При этом в качестве носителя используется специальная электростатическая бумага, рабочая поверхность которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями, позволяющими получить требуемую влажность и электропроводность. Для записи информации используют записывающие головки, представляющие собой блоки тончайших электродов. Потенциальный рельеф появляется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при возбуждении электродов высоковольтными импульсами напряжения. Когда бумага проходит через проявляющий узел с жидким намагниченным тонером, его частички остаются на заряженных участках бумаги. Полная цветовая гамма получается за четыре цикла создания скрытого изображения и прохода носителя через четыре проявляющих узла с соответствующими тонерами.
Отличительные особенности данного типа плоттеров - скорость, надежность, качество и производительность. Изображение, полученное на ЭП, весьма устойчиво и не выгорает под действием ультрафиолетовых лучей, а стоимость электростатической бумаги находится на уровне стоимости высококачественной типографской. Данный тип плоттеров относится к числу дорогостоящих, поэтому такие устройства приобретаются пользователями, имеющими оправданно высокие требования к производительности и качеству, и для достижения максимальной эффективности используются как сетевые устройства, в связи, с чем имеют в стандартной комплектации адаптер сетевого интерфейса. Их применяют при высокой степени автоматизации проектных работ в солидных организациях и в геоинформационных системах.
Электростатические плоттеры можно было бы считать идеальными устройствами, если бы не высокая стоимость и необходимость тщательного обслуживания. Примером электростатического плоттера является Graphtec FC2250-120ES (см. рисунок 10).
Рисунок 10 - Электростатический плоттер Graphtec FC2250-120ES
2.3.5 Плоттеры прямого вывода изображения
Технология прямого вывода изображения (ПВИ - Direct Imaging Plotter) была изобретена в конце 50-х годов и основывалась на применении термобумаги, то есть бумаги, пропитанной теплочувствительным веществом. Такая специальная бумага стоила очень дорого, была чувствительна к изменениям температуры окружающей среды и не обеспечивала высокой контрастности изображения, поэтому эта технология прошла долгий путь доработки, прежде чем в середине 80-х появились качественные устройства массового использования.
Изображение создается длинной (на всю ширину плоттера) "гребенкой" миниатюрных нагревателей. Каждый нагреватель имеет самостоятельное управление. Когда термобумага движется вдоль "гребенки", она меняет цвет в местах нагрева. Современная термобумага дает естественный черный цвет, в отличие от радикально черного у ранних моделей термопринтеров и факсовых аппаратов. Изображение получается монохромным.
Простота механизма печати гарантирует скорость и надежность в работе. Использование плоттеров ПВИ позволяет достичь производительности в 50 листов формата А0 в день.
Термобумага обычно подается с рулона, что не требует дополнительного времени на заправку и запуск печати каждого листа. Работа происходит без вмешательства оператора, при этом изображения получаются с очень высоким разрешением (до 800 точек на дюйм). В устройстве нет движущихся частей, не нужны тонер и чернила. Требуется лишь термобумага. Сейчас цены на нее снизились, недостатки, когда-то присущие ей, устранены, а типы термоносителей включают в себя стандартную белую бумагу, кальку и даже полиэфирную пленку. Качество этих носителей удовлетворяет самым строгим требованиям к материалам, применяемым для создания архивов.
Плоттеры ПВИ хороши для больших объемов выводимой информации. Учитывая их высокую производительность и низкую удельную стоимость чертежей, их применяют в крупных проектных организациях, как для вывода проверочных копий, так и для окончательного пакета чертежей изделия. Большой поток данных требует широкого интерфейса. В связи с этим в стандартную конфигурацию плоттеров ПВИ часто входит интерфейс локальной сети. Технические характеристики этих плоттеров соответствуют требованиям приложений из области инженерного проектирования, архитектуры, строительства, городского планирования и электросхемотехники.
К плоттерам прямого действия относятся CalComp DrawingMaster600, CalComp DrawingMaster800, OCE G9050-S.
2.3.6 Плоттеры на основе термопередачи
Как и плоттеры ПВИ, плоттеры на основе термопередачи (ПТ - Thermal Transfer Plotter), как следует из их названия, также используют термическую технологию. Однако, в отличие от плоттеров ПВИ, в них между термонагревателями и бумагой (или прозрачной пленкой!) размещается донорный цветоноситель – тонкая (толщиной 5-10 мкм) пленка (например, лавсановая), обращенная к бумаге красящим слоем, выполненным на восковой основе, особенностью которой является низкая (менее 100С) температура плавления.
На ленте последовательно нанесены области каждого из основных цветов размером, соответствующим листу используемого формата. В процессе вывода информации бумажный лист, соприкасаясь с лентой, проходит под печатной головкой, которая состоит из тысяч мельчайших нагревательных элементов. Воск в местах нагрева расплавляется, и пигмент остается на листе. За один проход наносится один цвет. Все изображение получается за четыре прохода. Таким образом, на каждый лист цветного изображения затрачивается в четыре раза больше красящей ленты, чем для монохромного.

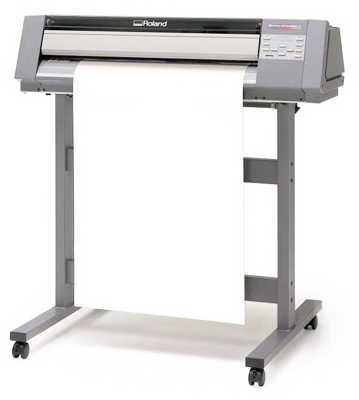

Рисунок 11 - Плоттер на основе термопередачи Roland PRO PC-600
Ввиду дороговизны каждого отпечатка, получаемого с их помощью, эти плоттеры в основном применяются рекламными агентствами для создания пилотных версий плакатов и транспарантов для красочных презентаций. Кроме того, плоттеры на основе термопередачи используются в составе средств автоматизированного проектирования для высококачественного вывода объектов трехмерного моделирования, а также в системах картографии, требующих высокого качества воспроизведения цветов. Наибольшее распространение имеют устройства небольшого формата А3-А4, что переводит их в категорию принтеров.
Примерами плоттеров на основе термпопередачи являюстя Roland PRO PC-600, Summagraphics DC3-2E (см. рисунок 11).
