Текст из файла (страница 4)

В рамках АРМа осуществляется следующее:

а) Приказы на отгрузку просматриваются на компьютере склада готовой продукции. На основании их осуществляется печать отборочной ведомости для работника склада. Отборка продукции на тележки или в транспорт покупателя осуществляется со считыванием данных со штрихкодов упаковки. При отгрузке продукции более удобно и целесообразно использовать переносные терминалы MEMOR2000. Предусматривается при отгрузке считывать штриховой код с каждой упаковки продукции, что позволит избежать пересортицы по артикулам и размерам. После отбора продукции учетчик подходит к компьютеру и сбрасывает с карандаша информацию на него. Осуществляется сверка в компьютере считанных данных и данных приказа. После сверки и подтверждения кладовщиком осуществляет печать товарно-транспортной накладной (ТТН-1). При выписке ТТН-1 осуществляется ввод данных - номер машины, номер доверенности, ФИО водителя и паспортные данные. Выписка ТТН-1 подтверждает факт отгрузки - расход со склада, хотя подтверждение осуществляется после отметки прохождения транспортной проходной. ТТН-1 попадают в базу расхода изделий со склада.

б) Инвентаризация продукции на складе готовой продукции. Осуществляется по приказу главного бухгалтера - назначается комиссия.

Технология проведения инвентаризации следующая:

- переносным терминалом считываются технологические штриховые коды с упаковок готовой продукции, а затем сбрасываются данные на компьютер. Программно осуществляется сверка данных в базе данных по складу в компьютера и сброшенных данных с карандаша. Выдается протокол отклонений - ведомость инвентаризации на дату. При серьезных отклонениях выдаются “ Акт на оприходование излишков, обнаруженных на складе” или Акт на недостачу продукции.

Примерный перечень выходных форм данного АРМа:

а) Приход продукции на склад готовой продукции в разрезе видов продукции, артикулов и размеров;

б) Расход продукции со склада в разрезе видов продукции, артикулов и размеров;

в) Наличие продукции на складе готовой продукции (в различных разрезах);

г) Ведомость движения продукции по складу за период;

д) Ведомость инвентаризации на дату.

Технические средства АРМа:

• персональный компьютер (один);

• обычный принтер к компьютеру, например: EPSON-1050FX;

• щелевой считыватель для считывания информации с пропусков: DLS2000;

• считывающий карандаш MW25 (по количеству контрольных точек и рабочих смен);

• оптический интерфейс OR20;

• зарядное устройство на 4 карандаша.

Таким образом, видно, что сфера применения АРМов является очень широкой, при этом, основным фактором использования АРМ является его экономическая эффективность, выражающаяся в уменьшении издержек при его эксплуатации.

2 Описание технических средств АРМ систем автоматизации проектирования (САПР)

2.1 Понятие САПР

Термин САПР - "Система автоматического проектирования" (в английской нотации CAD) появился в конце пятидесятых годов, когда Д.Т.Росс начал работать над одноименным проектом в Массачусетском Технологическом Институте (MIT). Первые CAD - системы появились десять лет спустя.

За последние 25 лет CAD - системы, как системы геометрического моделирования, были значительно усовершенствованы: появились средства 3D- поверхностного и твердотельного моделирования, параметрического конструирования, был улучшен интерфейс ⁹.

Несмотря на все эти усовершенствования, касающиеся, в основном, геометрических функций, CAD - системы оказывают конструктору слабую помощь с точки зрения всего процесса конструкторского проектирования. Они обеспечивают описание геометрических форм и рутинные операции, такие как образмеривание, генерация спецификаций и т.п. Эти ограничения и чисто геометрический интерфейс оставляет методологию конструкторской работы такой же, какой она была при использовании чертежной доски. Развитие получили также системы автоматизации проектирования технологических процессов (CAPP) и программирования изготовления деталей на станках с ЧПУ (CAM). Однако, подобно CAD - системам, эти усовершенствования не затронули процесс проектирования: CAPP - системы могут генерировать технологические процессы, но только при условии предварительного специального описания изделия с помощью конструкторско - технологических элементов. CAM -системой может быть использована геометрическая модель CAD - системы, но все функции CAPP - системы (проектирование технологии обработки)- перекладываются на инженера.

Помимо проектирования, инженерная деятельность связана с инженерным бизнесом и менеджментом. Сюда, в частности, входят автоматизированные системы управления производством (АСУПр). Эти системы обычно развиваются без какой - либо интеграции с САПР.

До последнего времени концепция автоматизации труда конструктора базировалась на принципах геометрического моделирования и компьютерной графики. При этом, системы компьютеризации труда конструкторов, технологов, технологов - программистов, инженеров - менеджеров и производственных мастеров развивались автономно и Инженерные Знания - основа проектирования, оставались вне компьютера. Такое положение не удовлетворяет современным требованиям к автоматизации. Сейчас необходима комплексная компьютеризация инженерной деятельности на всех этапах жизненного цикла изделий, которая получила название CALS (Computer Aided Life-cycle System) технологии. Традиционные САПР с их геометрическим, а не информационным ядром, не могут явиться основой для создания таких систем. Сегодня каждое изделие в процессе своего жизненного цикла должно представляться в компьютерной среде в виде иерархии информационных моделей, составляющих единое целое и имеющих соподчиненность .

2.2 Аппаратные средства АРМ САПР

Основными аппаратными средствами САПР являются :

1. принтеры;

2. мониторы;

3. системные блоки;

4. плоттеры;

Рассмотрим основные аппаратные блоки более подробно.

Мониторы в АРМ САПР выполняют одну из основных функций – визуализацию построенного чертежа.

Современные мониторы делятся на два класса – мониторы с электронно-лучевой трубкой (ЭЛТ), и жидкокристаллические мониторы (ЖК).

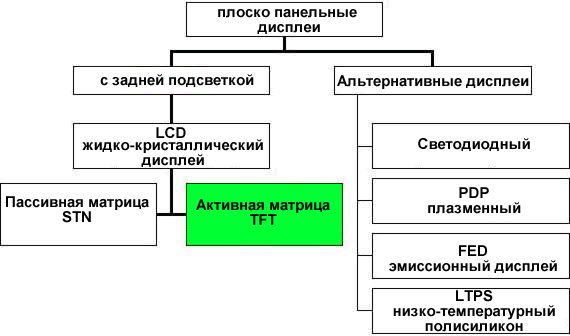

Классификация ЖК-мониторов приведена на рисунке 5.

Рисунок 5- Классификация ЖК-мониторов

На сегодняшний день ЖК-мониторы являются наиболее прогрессивными. Они используют следующие виды технологий:

• TN film

• IPS

• MVA

• PVA

Производителей LCD-панелей значительно меньше, чем изготовителей мониторов. Это связано с тем, что производство панелей требует постройки недешевых (особенно в условиях постоянной конкуренции) высокотехнологичных фабрик. Изготовление монитора на базе готового LCD-модуля (обычно поставляется LCD-панель в сборе с лампами подсветки) сводится к обычным монтажным операциям, для которых не требуется ни сверхчистых помещений, ни какого-либо высокотехнологичного оборудования.

Сегодня крупнейшими производителями и разработчиками панелей являются совместное предприятие Royal Philips Electronics и LG Electronics под названием LG.Philips LCD и компания Samsung.

LG.Philips LCD в первую очередь специализируется на IPS-панелях, поставляя их сторонним крупным компаниям, например, Sony и NEC. Компания Samsung более известна TN+Film и PVA-панелями, преимущественно для мониторов собственного производства.

Наиболее прогрессивными технологиями на сегодняшний день являются MVA и PVA-матрицы. При этом, стоимость мониторов на них может колебаться от 300 до 3000 долларов, в зависимости от прочей начинки. Лидерами рынка ЖК мониторов на сегодняшний день являются компании LG и Samsung, предлагающие свой товар во всех ценовых диапазонах.

Функционал компьютера определяется начинкой его системного блока. При этом, необходимость нестандартного функционала требует нестандартных решений, применяемых в системных блоках.

Большинство АРМ работают на достаточно простой аппаратуре, которая использует Wintel-подход к построению систем. В качестве центрального процессора используется CPU Intel или AMD частотой 2-3 ГГц, объём ОЗУ составляет от 128 Мбайт и выше (в зависимости от потребностей АРМ), наличие жесткого диска регламентируется необходимостью автономной работы, и лежит в пределах от 20 Гбайт и выше. Кроме того, спецификацией АРМ часто задаются такие параметры, как наличие в составе аппаратного обеспечения особых требований к видеокартам, требование наличия сетевой карты (при коллективной работе) и другие.

Необходимо отметить, что современные системные блоки, как правило, представляют собой сборные решения примерно одинакового качества и цены. В связи с этим, требования поставщиков АРМ к комплектации его brand-name компьютерами, как правило, не выдвигаются.

Современный принтер для АРМ приобретается, как правило, с учетом требований АРМ. Наиболее распространенным классом принтеров сейчас является класс лазерных принтеров. Распространение данные принтеры получили за качественную черно-белую печать. На сегодняшний день, там, где нет потребности в цветопередаче, используют лазерные принтеры. Лидером рынка лазерных принтеров являются фирмы HP и Canon, причем последняя – даже в большей степени.

Популяными моделями принтеров являются такие модели, как Canon LBP, HP серии 4000 и 4000, а также серий 1200 и 1300.

Использование струйных принтеров на современном этапе ограничено областями, где требуется цветопередача. При этом, недостаток струйных принтеров в производительности удалось преодолеть, современные струйные принтеры лишь немного не дотягивают по скорости до среднескоростных лазерных принтеров. Безусловным лидером на рынке струйных принтеров является фирма Epson, среди современных моделей принтеров которой можно выделить принтеры серии R – R220, R230, R240 и другие, имеющие как высокое качество печати, так и высокую надежность. В то же время, недостатком струйных принтеров является относительно дорогая и сложная головка печати, повреждение которой приводит к тому, что эксплуатация принтера становится невозможной. Если для принтеров, у которых головка встроена в картридж, такая проблема не страшна, то для принтеров, имеющих отдельную головку для печати и емкость для чернил, засыхание чернил в головке приводит к тому, что принтер необходимо менять.

Принтеры в АРМ САПР реализуют вспомогательную функцию, а основная функциональная нагрузка ложится на плоттер.

2.3 Плоттеры

Плоттер – это графопостроитель – аппаратный комплекс, управляемый компьютером, производящий построение чертежей на бумаге или другом носителе.

Задача вывода из вычислительных машин информации, представленной в графической форме, возникла одновременно с их появлением, и ее решение сделало возможным создание систем автоматизированного проектирования. Устройства, выполняющие в этих системах функции вывода графической информации на бумажный и некоторые другие виды носителей, называются графопостроителями, или плоттерами (от англ. plotter) - термин, который, как и многие другие англоязычные термины, уже почти вытеснил свой русскоязычный аналог (рис. 6).

Рисунок 6 - Внешний вид плоттера

Плоттеры можно разделить на два класса:

- векторного типа, в которых пишущий узел перемещается по двум или одной координате (в последнем случае по другой координате перемещается носитель информации). Типичные представители - перьевые плоттеры;

- растрового типа, в которых используется принцип создания изображения заполнением поверхности носителя точками красителя. Типичный представитель - струйный плоттер.

Со времени появления на рынке первого плоттера фирмы CalComp (1959 г., модель CalComp 565), который был перьевым, прошло почти сорок лет. За это время успело появиться несколько новых технологий вывода графической информации и смениться несколько поколений устройств. Менялись характеристики и фирмы-производители плоттеров, расширялся круг задач, требующих получения твердых копий графических документов, и росло число пользователей этого вида техники. Как и любой другой класс устройств, созданных человеком, различные виды плоттеров так же отличаются друг от друга, как различные породы собак. Сегодняшний рынок плоттеров весьма многообразен с точки зрения технологий, форматов получаемых изображений и цен.

Все виды плоттеров возможно разделить на следующие группы:

1. перьевые плоттеры (ПП, Pen Plotter);

2. карандашно-перьевые плоттеры

3. струйные плоттеры (СП, Ink-Jet Plotter)

4. электростатические плоттеры (ЭП, Electrostatic Plotter)

5. плоттеры прямого вывода изображения (ПВИ, Direct Imaging Plotter)

6. плоттеры на основе термопередачи (ПТ, Thermal Transfer Plotter)

7. лазерные плоттеры (ЛП, Laser/LED Plotter)

2.3.1 Перьевые плоттеры

Перьевые плоттеры являются электромеханическими устройствами векторного типа и создают изображение при помощи пишущих элементов, обобщенно называемых перьями, хотя существуют различные виды пишущих элементов, отличающиеся друг от друга используемым типом жидкого красителя. Пишущие элементы бывают одноразовые и многоразовые; шариковые, фибровые, пластиковые и другие; с чернилами на водной или масляной основе; заполненные под давлением и обычные и т.д. Перо крепится в держателе пишущего узла, который имеет одну или две степени свободы перемещения.

Существуют два типа ПП: рулонные и планшетные. В ПП первого типа перо перемещается вдоль одной оси координат, а бумага - вдоль другой за счет захвата транспортным валом. Как правило, передача усилия перемещения производится за счет силы трения. В ПП второго типа бумага неподвижна, в то время как перо перемещается по всей плоскости изображения. Указанные перемещения выполняются при помощи шаговых (в подавляющем большинстве) устройств или линейных электродвигателей, в результате чего эти устройства создают при работе довольно сильный шум. Несмотря на то что принципиально планшетные плоттеры могут обеспечивать более высокую точность вывода информации, в настоящее время на рынке больших ПП (формата А0 и А1) доминируют рулонные плоттеры. Это связано с тем, что точность последних удовлетворяет требованиям подавляющего большинства задач.

Дополнительные преимущества у рулонных плоттеров следующие: они более компактны и удобны в работе, а также имеют возможность работать с чертежами большой длины (более десяти метров) или выводить несколько десятков чертежей друг за другом, отматывая при этом и отрезая от рулона лист необходимого размера автоматически. Плоттеры малого формата (А3) - обычно планшетные.

Отличительной особенностью ПП является высокое качество получаемого изображения, в том числе цветного при использовании цветных пишущих элементов. К сожалению, скорость вывода информации в ПП невысока, поэтому производители плоттеров используют все более быструю механику, пытаясь одновременно оптимизировать процедуру рисования, количество перемещений пишущего узла и бумаги, число смен пера, остановок и т.д.

На ПП традиционно выводят графические изображения, получаемые в системах автоматизированного проектирования. Чертеж, полученный, например, в AutoCAD'е, в основном состоит из линий, что соответствует принципу создания изображения векторным плоттером.

Примерами таких плоттеров являются Calcomp DesignMate 3024/3036 и Mutoh XP-30x. Это Перьевые плоттеры одного класса, оборудованные каруселью на 8 пишущих узлов и позволяющие выводить изображения практически на любых носителях (например, ватман низкого качества). В качестве пишущих узлов могут применяться карандаши, фломастеры и чернила.

Характеристики
