Таким образом, настоящее время существует несколько сотен используемых языков программирования. Для каждого есть своя область применения.
1.2 Графические возможности языка программирования Pascal
Язык программирования Pascal (назван в честь выдающегося французского математика и философа Блеза Паскаля (1623 – 1662)), разработан в 1968 – 1971 гг. Николаусом Виртом, профессором, директором Института информатики Швейцарской высшей политехнической школы [36, с. 122].
Язык Pascal, созданный первоначально для обучения программированию как систематической дисциплине, скоро стал широко использоваться для разработки программных средств в профессиональном программировании.
Широкой популярности Pascal среди программистов способствовали следующие причины:
– благодаря своей компактности, удачному первоначальному описанию Pascal оказался достаточно легким для обучения;
– язык программирования Pascal отражает фундаментальные и наиболее важные концепции (идеи) алгоритмов в очевидной и легко воспринимаемой форме, что предоставляет программисту средства, помогающие проектировать программы;
– язык Pascal позволяет четко реализовывать идеи структурного проектирования и структурной организации данных;
– язык Pascal сыграл большую роль в развитии методов аналитического доказательства правильности программ и позволил реально перейти от методов отладки программ к системам автоматической проверки правильности программ;
– применение языка Pascal значительно подняло «планку» надежности разрабатываемых программ за счет требований Pascal к описанию используемых в программе переменных, проверки согласованности программы при компиляции без ее выполнения;
– использование в Pascal простых и гибких структур управления: ветвлений циклов.
Система программирования Turbo Pascal была разработана в середине 80-х годов фирмой Borland International, Inc. (США). Слово Turbo в названии системы программирования – это отражение торговой марка фирмы-разработчика.
Turbo Pascal включает в себя как язык программирования – одно из расширений языка Pascal для ЭВМ типа IBM, так и среду, предназначенную для написания, отладки и запуска программ.
Система имеет два основных достоинства: простота и естественность языка программирования Pascal. Язык характеризуется расширенными возможностями: хорошо развитой библиотекой стандартных модулей, позволяющих использовать возможности операционной системы, создавать оверлейные структуры, организовывать ввод – вывод, формировать графические изображения.
Первая версия Turbo Pascal появилась в 1983 году и использовалась недолго. Через год вышла в свет вторая версия, удобная в эксплуатации и более быстродействующая. В четвертой версии появился встроенный компилятор, а в пятой встроенный отладчик. Разработанная в 1989 версия 5.5., позволила перейти к поддержке объектно-ориентированной технологии программирования. Turbo Pascal 6.0 был расширен поддержкой многодокументного интерфейса, обладала встроенным ассемблером, что позволило эффективно выполнять процедуры работы с устройствами компьютера на низком уровне. В 1992 году фирма Borland выпускает пакет Borland Pascal 7.0 и Turbo Pascal 7.0. Эти пакеты позволяют не только использовать в разработке программ объектно-ориентированную методологию, но и разрабатывать приложения с поддержкой защищённого режима работы микропроцессора, а также создавать приложения
для работы под популярную операционную среду Windows.
С помощью Turbo Pascal 7.0 можно создавать любые программы – от программ, предназначенных для решения простейших вычислительных задач до сложных современных систем управления базами данных [10, c. 44].
Систему программирования Turbo Pascal 7.0 называют интегрированной (integration – объединение отдельных элементов в единое целое) средой программирования, так как она объединяет в себе возможности ранее разрозненных средств, используемых при разработке программ: редактора текстов, компилятора, комповщика, отладчика, и при этом обеспечивает программисту великолепные сервисные возможности. Часто ее кратко называют IDE (Integrated Development Envirinment – интегрированная среда разработки).

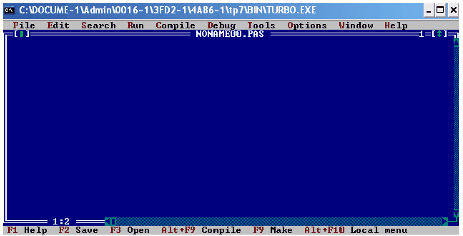

Интегрированная инструментальная оболочка языка программирования Turbo Pascal 7.0 (рисунок 2) содержит «Меню» возможных режимов – верхняя строка, нижняя – краткую справку о назначении основных функциональных клавиш. Вся остальная часть экрана принадлежит окну редактора, очерченному двойной рамкой и предназначенному для ввода и коррекции текстов программ. В его верхней строке приводятся имя дискового файла, откуда был прочитан текст программы (новому файлу присваивается имя NONAME00.PAS), два специальных поля, используемых при работе с устройством ввода «мыши» (эти поля выделены квадратными скобками), и цифра 1 – номер окна. Среда Turbo Pascal 7.0 позволяет использовать до 9-ти окон редактора одновременно [23, c. 166].
Рис. 2. Интегрированная инструментальная оболочка языка программирования Turbo Pascal 7.0.
Язык Turbo Pascal 7.0 состоит приблизительно из 80 зарезервированных слов и специальных символов. Алфавит языка составляют буквы латинского алфавита, арабские цифры от 0 до 9, а также специальные символы, такие, например, как +, -, _.
Существуют зарезервированные слова, имеющие вполне определенный смысл и определенное назначение. Их нельзя изменять: любая неточность таких слов является серьезной ошибкой. В отличие от естественных языков человеческого общения, в языках программирования можно вводить свои собственные слова и придавать этим словам свой собственный смысл.
Программа представляет собой последовательность операторов и других элементов языка, построенную в соответствии с определенными правилами и предназначенную для решения определенной задачи. Первым в программе идет зарезервированное слово Program. За ним, после одного или нескольких пробелов, следует идентификатор – имя программы.
Идентификаторы могут содержать любое количество символы, но Turbo Pascal 7.0 распознает только первые 63 из них. Взятая в целом, фраза Program s_kate; явяляется заголовком программы с именем s_kate. Описание должно завершаться точкой с запятой [48, с. 206].
Таким образом, первая строка любой программы имеет вид: Program name;. После заголовка программ обычно идут описания переменных, констант, меток, подпрограмм и других объктов, используемых в программе. Эта часть программ называется разделом описаний.
Программа обязательно должна иметь часть, которая выполняет какие-либо действия и называется разделом оепреторов (иногда – телом программы). Минимально допустимой выполняемой частью программы является составной оператор:
Begin
S1: S2; … ; Sn;
End.
где S1, …, Sn – операторы, а Begin и End зарезервированные слова. Зарезервированные слова играют роль скобок, но только для операторов, а не дляматематических выражений. Они также называются операторными скобками.
Ниже приведена схема программы со всеми возможными разделами. Если нет необходимости использовать какие-либо разделы описаний, то они опускаются, последовательность записи разделов описаний не обязательная, причём некоторые разделы могут повторяться:
Program Name; {Заголовок программы}
Uses {Описание используемых модулей}
Label {Описание меток}
Const {Описание констант} Раздел описаний
Type {Описание типов}
Var {Описание переменных}
Procedure {Описание процедур}
Function {Описание функций}
Begin
Оператор 1;
Оператор 2; {Раздел операторов ... (тело программы)}
Оператор n
End.
Важной частью исходного текста программы являются комментарии. Комментарии представляют собой текст, который находится между фигурными скобками. Текст комментария не обрабатывается компилятором и не включается в исполняемый файл. Комментарии позволяют включать подробное описание программы и пояснения к ней прямо в исходный текст.
В Turbo Pascal 7.0 имеется восемь стандартных модулей, в которых содержится большое число разнообразных типов, констант, процедур и функций. Этими модулями являются System, Dos, Crt, Printer, Graph, Overlay, Turbos и Graph3. Модули Graph, Turbos и Graph3 выделены в отдельные TPU-файлы, а остальные входят в состав библиотечного файла Turbo.tbl. Лишь один модуль System подключается к любой программе автоматически, все остальные становятся доступны только после указания их имен в списке, следующем за словом
Uses.
Начиная с версии 4.0, в состав Turbo Pascal включена мощная библиотека графических программ Graph, остающаяся практически неизменной во всех последующих версиях.
Модуль Graph cодержит обширный набор типов, констант, процедур и функций для управления графическим режимом работы экрана. С помощью подпрограмм, входящих в модуль Graph, можно создавать разнообразные графические изображения и выводить на экран текстовые надписи стандартными или разработанными программистом шрифтами. Подпрограммы модуля Graph после соответствующей настройки могут поддерживать различные типы аппаратных графических средств. Настройка на имеющиеся в распоряжении программиста технические средства графики осуществляется специальными программами – драйверами. Драйвер хранится в отдельном файле на диске и содержит как исполняемый код, так и необходимые ему для работы данные. Признак файла с драйвером – расширение .big имени файла [36, c. 144].
Для работы графики её надо инициализировать, а для этого необходимо определить возможный графический режим. Для включения графического режима используется процедура: InitGraph (var driver, Mode : Integer; Path : String);.
Простейшая программа может иметь вид:
Program Primer_1;
Uses Graph;
Var Gd,Gm: Integer;
Begin
Gd:=VGA; {Графический адаптер – VGA}
Gm:=VGAHi; {Графический режим VGAHi (640x480)}
InitGraph (Gd,Gm,'..\bgi'); {Включить графический режим}
If GraphResult=grOk then {Если режим включился успешно}
Begin
{теперь можно вызывать графические процедуры }
…
…
CloseGraph; {Выключение графического режима}
End;
End.
У процедуры InitGraph три параметра. Первый параметр в этой процедуре задает тип видеоадаптера, второй определяет режим, а третий представляет собой строку с указанием расположения драйвера на диске.
Для завершения работы в графическом режиме необходимо всегда производить вызов процедуры CloseGraph. Очищает экран, переводит адаптер в текстовый режим.
Любое изображение на экране монитора формируется из отдельных элементов – пикселов (от английского pixel, возникшего в результате объединения слов «рисунок» (picture) и «элемент» (element)) которые можно закрасить в тот или иной цвет. Экран монитора можно рассматривать как матрицу пикселов. Для получения того или иного изображения на экране монитора как в графическом, так и в текстовом режимах необходимо заставить светиться строго определенную группу пикселов. В текстовом режиме на экран могут выводиться только определенные символы, образы которых хранятся в постоянной или оперативной памяти компьютера, а управление отдельными пикселями невозможно. В графическом режиме появляется возможность управления отдельными пикселями, что позволяет формировать любые изображения [34, с. 112].
