Атрибуты класса Кафедры

Имя атрибута

Тип атрибута

Описание атрибута

ID кафедры

integer

Уникальный идентификатор кафедры

Наименование

string

Наименование задачи

Методы класса Кафедры

Имя метода

Описание метода

Добавить

Используется для добавления новой кафедры

Удалить

Используется для удаления кафедры

Редактировать

Используется для редактирования кафедры

Класс Отчеты служит для хранения сведений о выданных отчетах сотрудников.

Атрибуты класса Отчеты

Имя атрибута

Тип атрибута

Описание атрибута

Номер

integer

Номер (уникальный идентификатор) отчета

Наименование

string

Наименование (краткое описание) выдаваемого отчета

ID сотрудника

string

Уникальный идентификатор сотрудника, которому выдается отчет

Дата запроса

date

Дата запроса отчета

Методы класса Отчеты

Имя метода

Описание метода

Сгенерировать

Используется для выбора задач выполненных сотрудником за указанный период времени

Сохранить

Используется для сохранения отчета

Вывести

Вывод отчета на бумагу или в текстовый формат

2.4 Структура базы данных


2.4.1 Логическая модель данных

База данных (БД) — это особым образом организованный набор значений данных, а схема БД определяет, как именно организованы данные в БД. В процессе физического дизайна члены проектной команды создают схему БД, чтобы определить, что именно нужно создавать, о том же, какими инструментами это будет реализовываться, следует думать позже.

В процессе логического дизайна команда описывает сущности и атрибуты, которые будут храниться в БД, и то, как пользователи будут получать к ним доступ, оперировать ими и просматривать их. В процессе физического дизайна команда создает схему базы данных, которая представляет собой спецификацию по созданию, чтению, изменению и удалению используемых в продукте данных.

В результате исследования диаграмм использования и диаграммы классов, с учетом предметной области были выделены следующие сущности:

1.Категории ресурсов,

2.Электронные образовательные ресурсы (ЭОР),

3.Сотрудники,

4.Кафедры,

5.Задачи,

6.Назначенные задачи,

7.Отчеты.

Сущность «Сотрудники» используется для хранения информации о сотрудниках. Одному сотруднику может быть одновременно назначено несколько задач, поэтому между сущностями «Сотрудники» и «Назначенные задачи» - отношение «один ко многим». Кроме того, один и тот же сотрудник может разработать несколько образовательных ресурсов, поэтому сущности «Сотрудники» и «ЭОР» имеют отношение «один ко многим». Так же, один сотрудник может выводить несколько различных отчетов, поэтому сущности «Сотрудники» и «Отчеты» имеют отношение «один ко многим».

Сущность «ЭОР» используется для хранения информации об электронных образовательных ресурсах. Несколько образовательных ресурсов могут относиться к одной категории, поэтому между сущностями «Категории ресурсов» и «ЭОР» - отношение «один ко многим». Кроме того, несколько образовательных ресурсов могут одновременно относиться к одной кафедре, поэтому сущности «ЭОР» и «Кафедры» связаны отношением «один ко многим».

Сущность «Назначенные задачи» используется для хранения сведений о назначенных задачах. Существует определенный набор задач, которые выполняет сотрудник при разработке образовательных ресурсов, все эти задачи собраны в сущности «Задачи». Так как одновременно может быть назначено сразу несколько различных задач, то сущности «Задачи» и «Назначенные задачи» связаны отношением «один ко многим».

Сущность «Отчеты» служит для хранения сведений о выданных отчетах. Сотрудник имеет право получать много различных отчетов, поэтому между сущностями «Сотрудники» и «Отчеты» - отношение «один ко многим».

При проектировании структуры базы данных необходимо соблюдать законы нормализации БД.

Нормализация – это разбиение таблицы на две или более, обладающих лучшими свойствами при включении, изменении и удалении данных. Окончательная цель нормализации сводится к получению такого проекта базы данных, в котором каждый факт появляется лишь в одном месте, т.е. исключена избыточность информации. Это делается не столько с целью экономии памяти, сколько для исключения возможной противоречивости хранимых данных.

Теория нормализации основывается на наличии той или иной зависимости между полями таблицы. Определены два вида таких зависимостей: функциональные и многозначные.

Функциональная зависимость. Поле В таблицы функционально зависит от поля А той же таблицы в том и только в том случае, когда в любой заданный момент времени для каждого из различных значений поля А обязательно существует только одно из различных значений поля В. Отметим, что здесь допускается, что поля А и В могут быть составными.

Полная функциональная зависимость. Поле В находится в полной функциональной зависимости от составного поля А, если оно функционально зависит от А и не зависит функционально от любого подмножества поля А.

Многозначная зависимость. Поле А многозначно определяет поле В той же таблицы, если для каждого значения поля А существует хорошо определенное множество соответствующих значений В.

Этот процесс включает:

  • устранение повторяющихся групп (приведение к 1НФ)

  • удаление частично зависимых атрибутов (приведение к 2НФ)

  • удаление транзитивно зависимых атрибутов (приведение к 3НФ).

Проведем нормализацию данных в рассматриваемой концептуальной модели.

Первая нормальная форма требует, чтобы каждое поле таблицы БД было неделимым, не содержало повторяющихся групп.

Вторая нормальная форма требует, чтобы все поля зависели от первичного ключа. Те поля, которые зависят только от части первичного ключа должны быть выделены в отдельные таблицы. Набор полей однозначно определяет одну запись.

Ключ или возможный ключ – это минимальный набор атрибутов, по значениям которых можно однозначно найти требуемый экземпляр сущности. Минимальность означает, что исключение из набора любого атрибута не позволяет идентифицировать сущность по оставшимся. Каждая сущность обладает хотя бы одним возможным ключом. Один из них принимается за первичный ключ. Первичный ключ обеспечивает идентификацию записи, устанавливает связи между таблицами. Выделяем первичные ключи:

  • В категориях ресурсов – ID категории,

  • В ЭОР – ID ресурса,

  • В Кафедрах – ID кафедры,

  • В Сотрудниках – ID сотрудника,

  • В Задачах – ID задачи,

  • В Назначенных задачах – ID назначения,

  • В Отчетах – Номер.

Третья нормальная форма требует, чтобы значение любого поля таблицы, не входящего в первичный ключ, не зависело от значения другого поля не входящего в первичный ключ. Данная нормальная форма требует, чтобы поля, которые можно вычислить, необходимо удалить из таблиц. В рассматриваемой концептуальной модели таких полей нет.

Руководствуясь ранее выделенными сущностями, и, применив законы нормализации, получим таблицы проектируемой нормализованной базы данных:

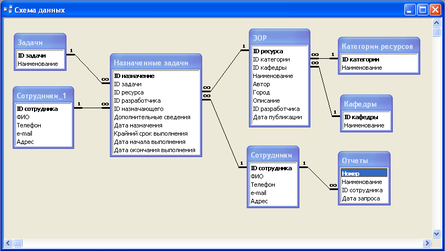

Рис. 2.2. Структура базы данных

Выводы по главе

Вторая глава дипломной работы посвящена проектированию системы учета работ по созданию электронных образовательных ресурсов.

Был проведен сравнительный анализ и выбор инструментальных средств проектирования системы. Были выбраны методологии, язык моделирования и инструментальные средства для проектирования. При помощи данного набора инструментов была спроектирована система, описаны все ее функции, формализованы варианты использования, определены классы внутри системы, методы передачи и обработки информации.


Глава 3. Разработка автоматизированной системы учета работ по созданию электронных образовательных ресурсов


3.1 Выбор средств реализации системы


3.1.1 Выбор СУБД

Базами данных (БД) называют электронные хранилища информации, доступ к которым осуществляется с одного или нескольких компьютеров. Обычно БД создаются для хранения данных, содержащих сведения о некоторой предметной области, то есть некоторой области человеческой деятельности или области реального мира, и доступа к ним.

Системы управления базами данных (СУБД) – это программные средства, предназначенные для создания, наполнения, обновления и удаления баз данных.

В зависимости от местоположения отдельных частей СУБД различают локальные и сетевые СУБД.

В локальной СУБД все части локальной СУБД размещаются на компьютере пользователя базы данных. Чтобы с одной и той же БД одновременно могли работать несколько пользователей, каждый пользовательский компьютер должен иметь свою копию локальной БД. Существенной проблемой СУБД такого типа является синхронизация копий данных, именно поэтому для решения задач, требующих совместной работы нескольких пользователей, локальные СУБД практически не применяются.

К сетевым относятся файл-серверные, клиент-серверные и распределенные СУБД. Непременным атрибутом этих систем является сеть, обеспечивающая аппаратную связь компьютеров и делающая возможной корпоративную работу множества пользователей с одними и теми же данными.

Проектируемая система должна удовлетворять требованиям надежности, корректности всей информации, удобства управления и работы с данным программным средством.

Наибольшее распространение получили модели доступа данных ADO.NET, OLE DB, поэтому для реализации базы данные будет использоваться файл-серверная СУБД.

В файл-серверных СУБД все данные обычно размещаются в одном или нескольких каталогах достаточно мощной машины, специально выделенной для этих целей и постоянно подключенной к сети. Безусловным достоинством СУБД этого типа является относительная простота ее создания и обслуживания – фактически все сводится лишь к развертыванию локальной сети и установке на подключенных к ней компьютерах сетевых операционных систем. Недостатком файл-серверных систем является значительная нагрузка на сеть. При интенсивной работе с данными нескольких десятков клиентов, пропускная способность сети может оказаться недостаточной, и пользователя будут раздражать значительные задержки в реакции СУБД на его запросы. Файл-серверные СУБД могут успешно использоваться в относительно небольших фирмах с количеством клиентских мест до нескольких десятков.

С учетом того, что весь штат сотрудников отдела ЦПК составляет на данный момент всего три человека, можно сделать вывод о том, что файл-серверная СУБД будет оптимальным решением поставленной задачи по управлению данными.

Таблицы БД создаются с помощью утилиты Database Desktop. Тип таблицы – Paradox 7, так как он, по сравнению с другими, поддерживает самый богатый набор типов полей. Это позволяет автоматически следить за правильностью вводимых в поля данных, выбирать данные из другой таблицы, строить вторичные индексы, в том числе составные, следить за ссылочной целостностью БД, защищать таблицу от несанкционированного доступа, выбирать языковой драйвер.

3.1.2. Выбор средства разработки системы

Для реализации системы принято решение использовать объектно–ориентированный подход в программировании. Этот подход позволяет лучше отражать динамическое поведение системы в зависимости от возникающих событий. Конкретный процесс обработки информации при объектно-ориентированном подходе формируется в виде последовательности взаимодействия объектов. Так как этот подход предполагает совместное моделирование данных и процессов, то система объектно-ориентированных моделей последовательно направляется к модели динамического взаимодействия объектов, на основе которой могут быть сгенерированы классы объектов в конкретной программно-технической среде. Основываясь на знании языка программирования Object Pascal и требованиях к программе (операционная система, в которой она будет работать, наличие баз данных и т.д.), средой для реализации данного проекта выбран программный продукт компании Borland – Borland Developer Studio 2006.

Borland Developer Studio – единая среда быстрой разработки приложений, поддерживающая четыре языка программирования:

  1. C++ для разработки библиотек по обеспечению доступа к специальному оборудованию;

  2. Delphi для организации доступа к базам данных. (Delphi 2006 считается лучшей средой доступа к инструментам проектирования баз данных);

  3. C# – для создания приложений управления предприятием на платформе .Net от компании Microsoft;

  4. Java – для создания приложений управления предприятием на платформе CORBA/J2EE от компании Sun.

Благодаря новой среде можно, не выходя из неё, создавать микс из программ, написанных на различных языках программирования. Цель нового продукта – улучшение качества совмещения различных средств отладки, улучшение производительности и повышение стабильности среды разработки и приложений, и, безусловно, повышение продуктивности всех разработчиков, работающих в этой среде программирования.

Ниже приводятся отличительные особенности среды разработки Delphi 2006:

    • Локальный BackUp. В среде ведётся история разработки проекта до 99-ти версий, включая содержание форм;

    • Переработанный дизайнер форм (в частности облегчена проблема стартового размещения формы);

    • Изменённый функционал редактора кода:

а) подсвечивание кода (подсветка изменений после последнего сохранения);

б) свёртывание фрагментов кода;
