Рисунок 2.4 – Объекты, участвующие в процессах составления смет доходов администраторов бюджетных средств и доходной части проекта бюджета
В таблице 7 представлено описание классов объектов, участвующих в процессах составления смет доходов администраторов бюджетных средств и доходной части проекта бюджета.
Таблица 7 – Описание классов объектов, участвующих в процессах составления смет доходов администраторов бюджетных средств и доходной части проекта бюджета
| Класс | Атрибут | Описание |
| 1 | 2 | 3 |
| Проект Бюджета | Проект бюджета | |
| Год | Год на который составляется проект бюджета | |
| Статус | Текущее состояние проекта бюджета | |
| Наименование | Название проекта бюджета | |
| Юр Лицо | Юридическое лицо | |
| ИНН | Индивидуальный номер налогоплательщика | |
| Наименование | Название организации | |
| Адрес | Адрес организации | |
| Администратор | Администратор бюджетных средств | |
| Код | Код администратора бюджетных средств | |
| Смета Доходов | Смета доходов администратора бюджетных средств | |
| Номер | Номер документа | |
| Статус | Текущее состояние сметы доходов | |
| Строка Смет Доход | Строка табличной части сметы доходов | |
| Сумма | Предполагаемых объем доходов | |
| Примечание | Примечание служит для любых пояснений |
На рисунке 2.5 представлена часть концептуальной модели, которая отображает объекты, участвующие в процессе составления смет расходов распорядителей бюджетных средств и расходной части проекта бюджета.

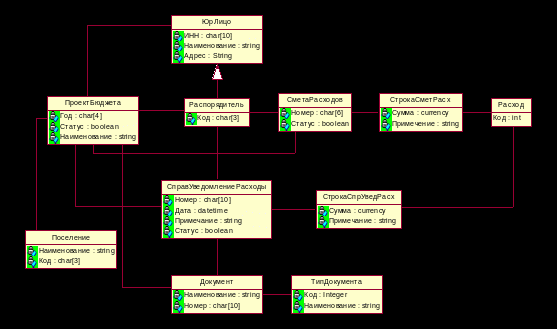

Рисунок 2.5 – Объекты, участвующие в процессах составления смет расходов распорядителей бюджетных средств и расходной части проекта бюджета
В таблице 8 представлено описание классов объектов, участвующих в процессах составления смет расходов распорядителей бюджетных средств и расходной части проекта бюджета.
Таблица 8 – Описание классов объектов, участвующих в процессах составления смет расходов распорядителей бюджетных средств и расходной части проекта бюджета
| Класс | Атрибут | Описание |
| 1 | 2 | 3 |
| Распорядитель | Распорядитель бюджетных средств | |
| Код | Код распорядителя бюджетных средств | |
| Смета Расходов | Смета расходов распорядителя бюджетных средств | |
| Номер | Номер документа | |
| Статус | Текущее состояние сметы расходов | |
| Строка Смет Расх | Строка табличной части сметы расходов | |
| Сумма | Предполагаемый объем расходов | |
| Примечание | Комментарии | |
| Справ Уведомление Расходы | Справка-уведомление по расходам | |
| Номер | Номер документа | |
| Дата | Дата внесения | |
| Примечание | Комментарии к справке-уведомлению | |
| Статус | Текущее состояние справки-уведомления | |
| Строка Спр Увед Расх | Строка табличной части справки-уведомления по расходам | |
| Сумма | Объем средств, на который увеличиваются или уменьшаются расходы | |
| Примечание | Комментарии | |
| Поселение | Городское или сельское поселение | |
| Код | Код поселения | |
| Наименование | Название поселения | |
| Тип Документа | Тип документа основания для справок-уведомлений | |
| Код | Код типа документа | |
| Наименование | Название типа документа |
На рисунке 2.6 представлена часть концептуальной модели, которая отображает объекты, участвующие в процессе составления смет источников финансирования дефицита администраторов источников финансирования дефицита бюджета.

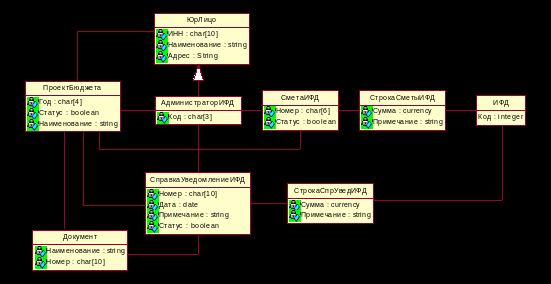

Рисунок 2.6 – Объекты, участвующие в процессе составления смет источников финансирования дефицита бюджета
В таблице 9 представлено описание классов объектов, участвующих в процессе составления смет источников финансирования дефицита бюджета.
Таблица 9 – Описание классов объектов, участвующих в процессе составления смет источников финансирования дефицита бюджета
| Класс | Атрибут | Описание |
| 1 | 2 | 3 |
| Администратор ИФД | Администратор источников финансирования дефицита | |
| Код | Код администратора источников финансирования дефицита | |
| Смета ИФД | Смета источников финансирования дефицита | |
| Номер | Номер документа | |
| Статус | Текущее состояние сметы источников финансирования дефицита | |
| Строка Сметы ИФД | Строка табличной части сметы источников финансирования дефицита | |
| Сумма | Предполагаемый объем средств направляемых на покрытие дефицита | |
| Примечание | Комментарии | |
| Справка Уведомление ИФД | Справка-уведомление по источникам финансирования дефицита | |
| Номер | Номер документа | |
| Дата | Дата внесения | |
| Примечание | Комментарии | |
| Статус | Текущее состояние справки-уведомления |
На рисунке 2.7 представлена часть концептуальной модели, которая отображает объекты, участвующие в процессе составления консолидированного проекта бюджета территории.
Рисунок 2.7 – Объекты, участвующие в процессе составления консолидированного проекта бюджета территории
В таблице 10 представлено описание классов объектов, участвующих в процессе составления консолидированного проекта бюджета территории.
Таблица 10 – Описание классов объектов, участвующих в процессе составления консолидированного проекта бюджета территории
| Класс | Атрибут | Описание |
| 1 | 2 | 3 |
| Территория | Территория для которого составляется проект бюджета | |
| Код | Код территории | |
| Наименование | Название территории | |
| Проект Консолид Бюджета | Проект консолидированного бюджета территории | |
| Год | Год на который составляется проект бюджета | |
| Наименование | Название консолидированного проекта бюджета территории |
На рисунке 2.8 представлена часть концептуальной модели, которая отображает объекты, участвующие в процессе управления пользователями проектируемой системы и их правами доступа.

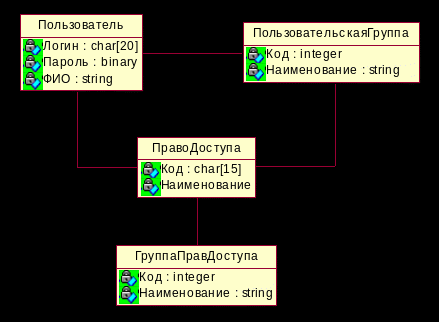

Рисунок 2.8 – Объекты, участвующие в процессе управления пользователями системы и их правами доступа
В таблице 11 представлено описание классов объектов, участвующих в процессе управления пользователями системы и их правами доступа.
Таблица 11 – Описание классов объектов, участвующих в процессе управления пользователями системы и их правами доступа
| Класс | Атрибут | Описание |
| 1 | 2 | 3 |
| Пользователь | Пользователь системы | |
| Логин | Имя учетной записи пользователя | |
| Пароль | Хэш пароля учетной записи пользователя | |
| Ф.И.О. | Имя пользователя | |
| Пользовательская Группа | Группа пользователей | |
| Код | Код пользовательской группы | |
| Наименование | Название пользовательской группы | |
| Право Доступа | Право доступа к функциональности системы | |
| Наименование | Название права доступа | |
| Группа Прав Доступа | Группа объединяющая несколько прав доступа | |
| Код | Код группы прав доступа | |
| Наименование | Название группы прав доступа |
-
-
-
Обоснование выбора СУБД
Одним из требований заказчика является реализация информационного обеспечения на основе Microsoft SQL Server 2000 Enterprise Edition /24/, в связи с тем, что у них уже имеется лицензионная копия данного продукта. Это позволит в некоторой степени сократить первоначальные затраты на разработку и внедрение системы.
Microsoft SQL Server 2000 – это законченное решение для управления и анализа данных, позволяющее оперативно развертывать масштабируемые приложения нового поколения. SQL Server 2000 – ключевой компонент поддержки электронной коммерции, интерактивных деловых приложений и хранилищ данных, обеспечивающий масштабируемость, необходимую для поддержки растущих, динамических сред. В SQL Server 2000 предусмотрена широчайшая поддержка функций производительности и доступности, гарантирующих своевременное решение поставленных задач, а также развитой функциональности управления и настройки, позволяющей автоматизировать выполнение рутинных задач и снизить совокупную стоимость владения.
