2. Перейдите в браузере в Component View. Нажмите на Component View правой кнопкой мыши, создайте пакеты New -> Packages. Назовите их «Сущности», «Границы», «Контроль».
3. При помощи кнопки Dependency
проведите линии зависимостей.
4. Дважды щелкнув на пакете «Сущности», откройте главную диаграмму компонентов этого пакета.
5. Нажмите кнопку Package Specification (Содержит определение класса, его атрибутов и операций)
панели инструментов. Поместите спецификацию пакета на диаграмму. Введите имя спецификации пакета «ЗаказПредмета». Таким же образом добавьте спецификацию пакета «Заказ».
6. Нажмите кнопку Package Body (Содержит код реализации операций класса.)
панели инструментов, поместите на диаграмму тело пакета и введите его имя, «Заказ предмета». Добавьте тело пакета «Заказ». При помощью кнопки Dependancy проведите линии зависимостей.

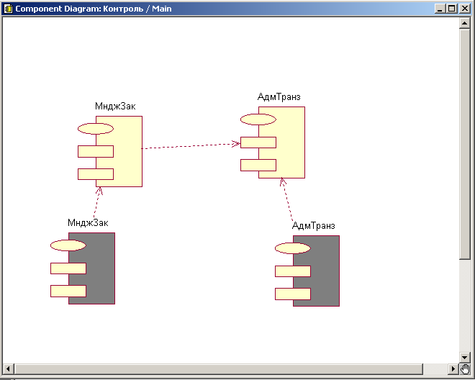

7. Постройте диаграммы компонентов пакетов «Границы» и «Контроль», как показано на рисунках 10 и 11.
Рис. 10
Рис. 11
8. Щелкните правой кнопкой на представлении Компонентов в браузере (Component view). В открывшемся меню выберите New -> Component Diagram. Назовите новую диаграмму System. Дважды щелкнув по диаграмме, откройте ее.
9. Разверните в браузере пакеты «Сущности», «Границы» и «Контроль». Переместите все спецификации пакетов на диаграмму классов.
10. Нажмите кнопку Task Specification (Может содержать определение класса, его атрибутов и операций, которые предполагается использовать в независимом потоке управления)
панели инструментов и поместите на диаграмму спецификации задач ЗаказКлиент и ЗаказСервер. Приведите диаграмму к виду, показанному на рисунке 12.

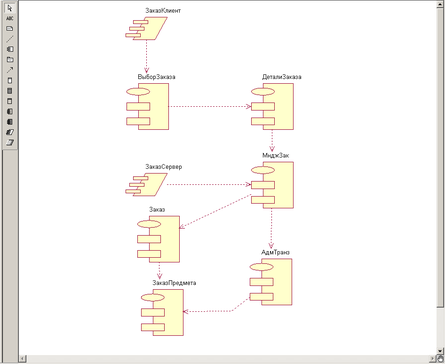

Рис. 12 - Диаграмма компонентов системы
4.4.2 Создание диаграммы размещений
-
Deployment diagram (диаграммы размещения)
Этот вид диаграмм предназначен для анализа аппаратной части системы, то есть «железа», а не программ. В прямом переводе с английского Deployment означает «развертывание», но термин «размещение» точнее отражает сущность этого типа диаграмм.
Для каждой модели создается только одна такая диаграмма, отображающая процессоры (Processor), устройства (Device) и их соединения.
Обычно этот тип диаграмм используется в самом начале проектирования системы для анализа аппаратных средств, на которых она будет эксплуатироваться.
-
Особенности разработки диаграммы развертывания в среде IBM Rational Rose 2003.
Активизация диаграммы развертывания может быть выполнена одним из следующих способов:
-
Щелкнуть на кнопке с изображением диаграммы развертывания на стандартной панели инструментов.
-
Дважды щелкнуть на пиктограмме представления развертывания (Deployment View) в браузере проекта.
-
Выполнить операцию главного меню: Browse
![]()
Deployment Diagram (Обзор![]()
Диаграмма развертывания).
В результате выполнения этих действий появляется новое окно с чистым рабочим листом диаграммы развертывания и специальная панель инструментов, содержащая кнопки с изображением графических примитивов, необходимых для разработки диаграммы развертывания (табл. 13).
Таблица 13 - Назначение кнопок специальной панели инструментов диаграммы развертывания
| Графическое изображение | Всплывающая подсказка | Назначение кнопки |
| | Selection Tool | Превращает изображение курсора в форму стрелки для последующего выделения элементов на диаграмме |
| | Text Box | Добавляет на диаграмму текстовую область |
| | Note | Добавляет на диаграмму примечание |
| | Anchor Note to Item | Добавляет на диаграмму связь примечания с соответствующим графическим элементом диаграммы |
| | Processor | Добавляет на диаграмму процессор |
| | Connection | Добавляет на диаграмму отношение соединения |
| | Device | Добавляет на диаграмму устройство |
1. Дважды щелкните мышкой на представлении Размещений в браузере (Deployment View). Добавьте на диаграмму три процессора
, назовите их «Сервер банковской БД», «Региональный сервер» и «Беговая Аллея 12», соответственно.
2. Добавьте на диаграмму устройство
, назовите его «Принтер».
3. Установите отношения соединений
, как показано на рисунке 42. Так же в соответствии с рисунком задайте имена отношений, нажимая на них правой кнопкой и выбирая Open Specification.

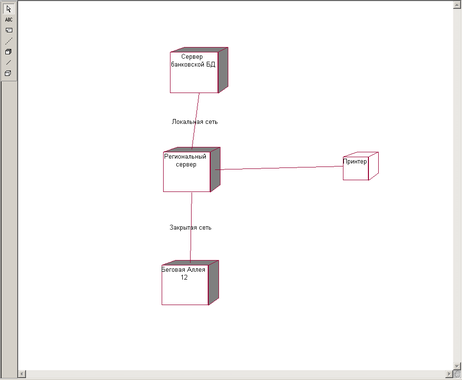

Рис. 13 - Диаграмма размещений
ЗАКЛЮЧЕНИЕ
В рамках данной работы была поставлена задача разработать лабораторный практикум по освоению процесса проектирования ИС в среде Rational Rose. Для этого был изучен объектно-ориентированный подход проектирования ИС, смоделирована предметная область, на основе которой разрабатывались основные проектные диаграммы. Результатом работы являются методические указания к выполнению лабораторных работ в Rational Rose, а также разработанные диаграммы будущей ИС. В методические указания входит теоретическая часть(описание основных компонентов и элементов), а так же пошаговое руководство к созданию основных диаграмм. В работе использовалось средство проектирования Rational Rose 2003 Enterprise Edition. Методические указания могут применяться с образовательных целях при изучении данного средства проектирования.
СПИСОК ЛИТЕРАТУРЫ
1. Уэнди Боггс, Майкл Боггс: UML и Rational Rose, 2008 г.
2. Материалы сайта www.interface.ru
3. Материалы сайта www.sql.ru
