Текст из файла (страница 6)

Таблица 9 - Назначение кнопок специальной панели инструментов диаграммы кооперации

Так же, диаграмму кооперации можно получить из диаграммы последовательности нажатием клавиши F5 (рис. 8).

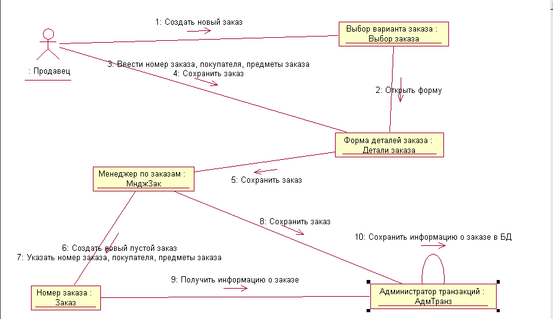

Рис. 8 - Диаграмма кооперации

4.3 Лабораторная работа №3

2. Особенности разработки диаграмм классов в среде IBM Rational Rose 2003

Диаграмма классов является основным логическим представлением модели и содержит детальную информацию о внутреннем устройстве объектно-ориентированной программной системы или, используя современную терминологию, об архитектуре программной системы. Активизировать рабочее окно диаграммы классов можно несколькими способами:

• окно диаграммы классов появляется по умолчанию в рабочем окне диаграммы после создания нового проекта;

• щелкнуть на кнопке с изображением диаграммы классов на стандартной панели инструментов;

• раскрыть логическое представление (Logical View) в браузере проекта и дважды щелкнуть на пиктограмме Main (Главная);

• выполнить операцию главного меню: Browse Class Diagram (Обзор Диаграмма классов).

При этом появляется новое окно с чистым рабочим листом диаграммы классов и специальная панель инструментов, содержащая кнопки с изображением графических примитивов, необходимых для разработки диаграммы классов (табл. 10). Назначение отдельных кнопок панели можно узнать также из всплывающих подсказок.

Таблица 10 - Назначение кнопок специальной панели инструментов для диаграммы классов

4.3.1 Создание диаграммы классов

1. Щелкните правой кнопкой мыши на логическом представлении браузера. В открывшемся меню выберите New -> Package.

2. Назовите новый пакет «Сущности».

3. Создайте так же пакеты «Границы» и «Контроль».

4. Дважды щелкнув на Main в логическом представлении браузера, перетащите все пакеты из браузера на диаграмму.

5. Щелкните правой кнопкой мыши на логическом представлении браузера, в открывшемся меню выберите New -> Class Diagramm.

6. Назовите новую диаграмму классов «Добавить новый заказ», дважды щелкнув на ней в браузере, откройте ее.

7. Перетащите из браузера все классы: «Выбор Заказа», «Детали заказа», «Заказ», «МнджЗак», «АдмТранз».

8. Щелкните правой кнопкой мыши на классе «Выбор заказа», в открывшемся меню выберите Open Specification.

9. В поле стереотипа введите слово Boundary (граница), нажмите ОК.

10. Таким же образом укажите для классов следующие стереотипы:

«Детали заказа» - Boundary (граница)

«Заказ» - Entity (сущность)

«МнджЗак», «АдмТранз» - Control (контроль)

1. 11. В браузере перетащите соответствующие классы на пакеты согласно стереотипам.

1

Рис.28. Диаграмма классов

2. Щелкните правой кнопкой мыши на классе «Заказ», в открывшемся меню выберите New Attribute, введите следующие атрибуты: OrderNumber, CustomerName, OrderDate, OrderFillDate.

13. Нажмите Open Specification,и во вкладке Attributes укажите типы атрибутов: Integer, String, Date.

1

Рис.30. Создание атрибутов

4. Щелкните правой кнопкой мыши на классе «Заказ», в открывшемся меню выберите New Operation, создайте следующие операции: Create, SetInfo, GetInfo.

15. Отредактируйте операцию Create() таким образом, чтобы она выглядела Create () : Boolean. Это можно сделать во вкладке Operations окна Open Specifications, либо нажатием на изображение операции под классом «Заказ».

Отредактируйте операцию SetInfo () так, чтобы она выглядела как SetInfo(OrderNumber : Integer, CustomerName : String, OrderDate : Date, OrderFillDate : Date) : Boolean.

Отредактируйте операцию GetInfo () так, чтобы она выглядела как GetInfo () : String.

16. Остальным классам добавьте операции в соответствии с рисунком 9.

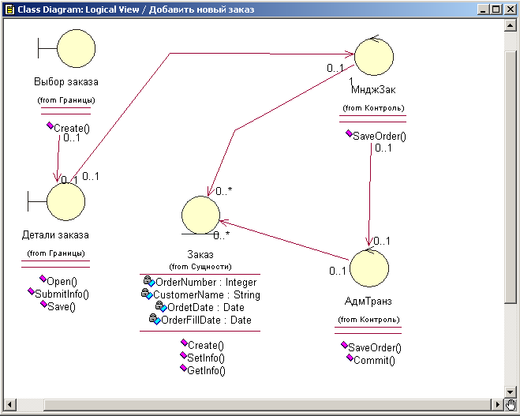

Рис. 9 - Конечный вид диаграммы классов

17. Так же в соответствии с рисунком добавьте связи, используя кнопку Unidirectional Association панели инструментов. Щелкнув на каждом конце любой связи, в открывшемся меню выберите пункт Multiplicity и установите одно из соответствующих значений кратности.

4.3.2 Создание диаграммы состояний

1. Statechart diagram (диаграммы состояний)

Каждый объект системы, обладающий определенным поведением, может находиться в определенных состояниях, переходить из состояния в состояние, совершая определенные действия в процессе реализации сценария поведения объекта. Поведение большинства объектов реальных систем можно представить с точки зрения теории конечных автоматов, то есть поведение объекта отражается в его состояниях, и данный тип диаграмм позволяет отразить это графически. Для этого используется два вида диаграмм: Statechart diagram (дмаграмма состояний) и Activity diagram (диаграмма активности)

Д

Рис.33. Пример диаграммы состояний

иаграмма состояний (Statechart) предназначена для отображения состояний объектов системы, имеющих сложную модель поведения. Это одна из двух диаграмм State Machine, доступ к которой осуществляется из одного пункта меню.

Особенности разработки диаграммы состояний в среде IBM Rational Rose 2003.

Переходя к рассмотрению диаграммы состояний, следует отметить, что в среде IBM Rational Rose 2003 этот тип диаграмм может относиться к отдельному классу, операции класса, варианту использования, пакету или представлению. Для того чтобы построить диаграмму состояний, ее вначале необходимо создать и активизировать.

Начать построение диаграммы состояний для выбранного элемента модели или моделируемой системы в целом можно одним из следующих способов:

• Щелкнуть на кнопке с изображением диаграммы состояний на стандартной панели инструментов, после чего следует выбрать представление и тип разрабатываемой диаграммы - новая диаграмма состояний.

• Выделить логическое представление (Logical View) или представление вариантов использования (Use Case View) в браузере проекта и выполнить операцию контекстного меню: New Statechart Diagram (Новая Диаграмма состояний).

• Раскрыть логическое представление (Logical View) в браузере проекта и выделить рассматриваемый класс, операцию класса, пакет, или раскрыть представление вариантов использования (Use Case View) и выбрать вариант использования, после чего выполнить операцию контекстного меню: New Statechart Diagram (Новая Диаграмма состояний).

• Выполнить операцию главного меню: Browse State Machine Diagram (Обзор Диаграмма состояний), после чего следует выбрать представление и тип разрабатываемой диаграммы.

В результате выполнения этих действий появляется новое окно с чистым рабочим листом диаграммы состояний и специальная панель инструментов, содержащая кнопки с изображением графических элементов модели, необходимых для разработки диаграммы состояний (табл. 11). Назначение отдельных кнопок панели можно узнать из всплывающих подсказок.
