Введение

Роботы – это физические агенты, которые выполняют поставленные перед ними задачи, проводя манипуляции в физическом мире. Для этой цели роботов оснащают исполнительными механизмами, такими как ноги, колеса, шарниры и захваты. Исполнительные механизмы имеют единственное назначение – прилагать физические усилия к среде. Кроме того, роботов оснащают датчиками, которые позволяют им воспринимать данные об окружающей их среде. В современных роботах применяются различные виды датчиков, включая те, что предназначены для измерения характеристик среды (например, видеокамеры и ультразвуковые дальномеры), и те, которые измеряют характеристики движения самого робота (например, гироскопы и акселерометры).

Большинство современных роботов можно отнести к одной из трех основных категорий. Роботы-манипуляторы, или роботы-руки, физически привязаны к своему рабочему месту, например на заводском сборочном конвейере или на борту Международной космической станции. В движении манипулятора обычно участвует вся цепочка управляемых шарниров, что позволяет таким роботам устанавливать свои исполнительные механизмы в любую позицию в пределах своего рабочего пространства. Манипуляторы относятся к типу наиболее распространенных промышленных роботов, поскольку во всем мире установлено свыше миллиона таких устройств. Некоторые мобильные манипуляторы используются в больницах в качестве ассистентов хирургов. Без робототехнических манипуляторов в наши дни не смогут продолжать свою производственную деятельность большинство автомобильных заводов, а некоторые манипуляторы использовались даже для создания оригинальных художественных произведений.

Ко второй категории относятся мобильные роботы. Роботы такого типа передвигаются в пределах своей среды с использованием колес, ног или аналогичных механизмов. Они нашли свое применение при доставке обедов в больницах, при перемещении контейнеров в грузовых доках, а также при выполнении аналогичных задач. Одним из примеров мобильного робота является автоматическое наземное транспортное средство (Unmanned Land Vehicle – ULV) NavLab, способное автономно передвигаться по автомагистралям в режиме самовождения. К другим типам мобильных роботов можно отнести автоматическое воздушное транспортное средство (Unmanned Air Vehicle – UAV), обычно используемое для воздушного наблюдения, химической обработки земельных участков и военных операций, автономное подводное транспортное средство (Autonomous Underwater Vehicle – AUV) для глубоководных морских исследованиях, и планетоход, такой как робот Sojourner, приведенный на рис. 1.1, а.

а) б)

Рисунок. 1.1 – Фотографии широко известных роботов: движущийся робот Sojourner агентства NASA, который исследовал поверхность Марса в июле 1997 года (а); роботы-гуманоиды РЗ и Asimo компании Honda (б)

К третьему типу относятся гибридные устройства – мобильные роботы, оборудованные манипуляторами. В их число входят роботы-гуманоиды, которые по своей физической конструкции напоминают человеческое тело. Два таких робота-гуманоида показаны на рис. 1.1, б; оба они изготовлены в японской корпорации Honda. Гибридные роботы способны распространить действие своих исполнительных элементов на более обширную рабочую область по сравнению с прикрепленными к одному месту манипуляторами, но вынуждены выполнять стоящие перед ними задачи с большими усилиями, поскольку не имеют такой жесткой опоры, которую предоставляет узел крепления манипулятора.

Реальным роботам обычно приходится действовать в условиях среды, которая является частично наблюдаемой, стохастической, динамической и непрерывной. Некоторые варианты среды обитания роботов (но не все) являются также последовательными и мультиагентными. Частичная наблюдаемость и стохастичность обусловлены тем, что роботу приходится сталкиваться с большим, сложным миром. Робот не может заглянуть за каждый угол, а команды на выполнение движений осуществляются не с полной определенностью из-за проскальзывания приводных механизмов, трения и т.д. Кроме того, реальный мир упорно отказывается действовать быстрее, чем в реальном времени. В моделируемой среде предоставляется возможность использовать простые алгоритмы (такие как алгоритм Q-обучения), чтобы определить с помощью обучения необходимые параметры, осуществляя миллионы попыток в течение всего лишь нескольких часов процессорного времени, а в реальной среде для выполнения всех этих попыток могут потребоваться годы. Кроме того, реальные аварии, в отличие от моделируемых, действительно наносят ущерб. В применяемые на практике робототехнические системы необходимо вносить априорные знания о роботе, о его физической среде и задачах, которые он должен выполнять для того, чтобы быстро пройти обучение и действовать безопасно.

1. Анализ технического задания

11.1 Область применения и цель построения подсистемы

Разрабатываемая подсистема, называемая «Подсистемой планирования действий интеллектуального робота» предназначена для планирования целенаправленных действий интеллектуального мобильного робота в противодействующей, априорно неопределенной среде функционирования. Цель разработки – информационное моделирование функционирования интеллектуального робота на информационном уровне организации тактико-технического планирования информационно-двигательных действий (ИДД) мобильного робота. На этапе разработки подобная модель подсистемы отсутствовала и планирование не производилось, основываясь лишь на жестком алгоритме отработки заданной траектории перемещения исполнительных подсистем робота. Отсутствие обратной связи с выполняемыми операциями указывает на малую гибкость системы в целом, что значительно сокращает возможности применения ПР в реальных условиях автоматизированного производства. Непосредственная эксплуатация такой системы сталкивается со следующими проблемами:

• необходимость создания гибкой распределенной структуры гибких производственных модулей;

• решение задач временного согласования работы нескольких роботов при выполнении единой задачи;

• необходимость изменения управляющей программы при переходе в новые не структурированные производственные участки, где сказывается сложность ввода траектории отработки технологической операции роботом.

Основным недостатком является жёсткое требование к точности задания эталонной траектории, нарушение которой в процессе работы ведёт к нарушению исполнения всего ТП, при этом такую ситуацию сложно автоматически скорректировать, – необходимо интеллектуальное планирование действий.

21.2 Задачи, решаемые подсистемой

Задачи, решаемые подсистемой, заключаются в моделировании процесса синтеза информации о допустимых ИДД в зависимости от текущего состояния робота и конфигурации противодействующих объектов в среде функционирования, а также объектов, подлежащих обработке, – планирование выполняемых информационно-двигательных действий мобильного робота. Из всех задач, которые должны решаться подобной подсистемой следует выделить следующие:

• представление комплексной информации о рабочем пространстве робота, включая операции картографирования и нанесения условных планов передвижений робота;

• автоматическое согласование конфигурации робота и объектов среды;

• контроль плана действий в зависимости от динамических изменений в конфигурации объектов среды;

• процедурное построение условных информационно-двигательных траекторий передвижения робота;

• обеспечение постоянной обратной связи плана действий с потоком сенсорных данных;

• синтез карты исследуемой среды.

31.3 Функциональные требования к подсистеме

Подсистема должна обеспечивать следующие функциональные возможности:

• планирование траекторий передвижения интеллектуального робота в априорно неопределенной динамической среде функционирования:

1) репрезентация противодействующих объектов среды и функционально-исполнительных узлов мобильного робота с использованием нечеткого конфигурационного пространства;

2) формирование траектории передвижения с фиксированным уровнем доверия;

3) обновление карты среды при исследовании новых участков среды функционирования.

• режим работы планировщика в реальном времени;

• модульность и наращиваемость подсистемы.

При наполнении базы знаний выбор общих характеристик (наименование, код, и т.п.) известных объектов возлагается на оператора. Параметры обхода объектов вводятся непосредственно из СУ ПР и записываются как дополнительные параметры объектов. Изменение траектории в базе знаний объектов производится только при помощи самой подсистемы, оператор не имеет возможности менять эти параметры вручную.

Подсистема обеспечивает обновление методов принятия решений за счёт объектно-ориентированной структуры информационно-моделирующего комплекса, т.е. перекомпоновки без изменения базовых связей между объектами моделирования.

2. Информационное моделирование функционирования интеллектуального робота

42.1 Обобщенная архитектура интеллектуального робота

С точки зрения построения обобщенной архитектуры интеллектуального робота, актуально воспользоваться понятием интеллектуального агента. В этом случае конструкция компонентов архитектуры агентов (датчиков, исполнительных механизмов и процессоров) уже определена и требуется лишь разрабатывать программы агента. Но успехи в создании реальных роботов не в меньшей степени зависят от того, насколько удачно будут спроектированы датчики и исполнительные механизмы, подходящие для выполнения поставленной задачи.

Датчики – это не что иное, как интерфейс между роботами и той средой, в которой они действуют, обеспечивающий передачу результатов восприятия. Пассивные датчики, такие как видеокамеры, в полном смысле этого слова выполняют функции наблюдателя за средой – они перехватывают сигналы, создаваемые другими источниками сигналов в среде. Активные датчики, такие как локаторы, посылают энергию в среду. Их действие основано на том, что часть излучаемой энергии отражается и снова поступает в датчик. Как правило, активные датчики позволяют получить больше информации, чем пассивные, но за счет увеличения потребления энергии от источника питания; еще одним их недостатком является то, что при одновременном использовании многочисленных активных датчиков может возникнуть интерференция. В целом датчики (активные и пассивные) можно разбить на три типа, в зависимости от того, регистрируют ли они расстояния до объектов, формируют изображения среды или контролируют характеристики самого робота.

В большинстве мобильных роботов используются дальномеры, которые представляют собой датчики, измеряющие расстояние до ближайших объектов. Одним из широко применяемых типов таких датчиков является звуковой локатор, известный также как ультразвуковой измерительный преобразователь. Звуковые локаторы излучают направленные звуковые волны, которые отражаются от объектов, и часть этого звука снова поступает в датчик. При этом время поступления и интенсивность такого возвратного сигнала несут информацию о расстоянии до ближайших объектов. Для автономных подводных аппаратов преимущественно используется технология подводных гидролокаторов, а на земле звуковые локаторы в основном используются для предотвращения столкновений лишь в ближайших окрестностях, поскольку эти датчики характеризуются ограниченным угловым разрешением. К числу других устройств, альтернативных по отношению к звуковым локаторам, относятся радары (в основном применяемые на воздушных судах) и лазеры. Лазерный дальномер показан на рис. 2.1.

а) б)

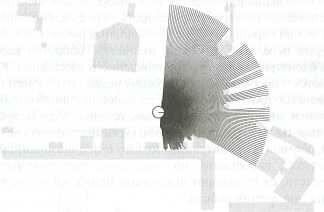

Рис. 2.1 – Типичный пример датчика и его практического применения: лазерный дальномер (датчик расстояния) SICK LMS – широко применяемый датчик для мобильных роботов (а); результаты измерения расстояний, полученные с помощью горизонтально установленного датчика расстояния, спроектированные на двухмерную карту среды (б)

Некоторые датчики расстояния предназначены для измерения очень коротких или очень длинных расстояний. В число датчиков измерения коротких расстояний входят тактильные датчики, такие как контактные усики, контактные панели и сенсорные покрытия. На другом конце спектра находится глобальная система позиционирования (Global Positioning System – GPS), которая измеряет расстояние до спутников, излучающих импульсные сигналы. В настоящее время на орбите находятся свыше двух десятков спутников, каждый из которых передает сигналы на двух разных частотах. Приемники GPS определяют расстояние до этих спутников, анализируя значения фазовых сдвигов. Затем, выполняя триангуляцию сигналов от нескольких спутников, приемники GPS определяют свои абсолютные координаты на Земле с точностью до нескольких метров. В дифференциальных системах GPS применяется второй наземный приемник с известными координатами, благодаря чему при идеальных условиях обеспечивается точность измерения координат до миллиметра. К сожалению, системы GPS не работают внутри помещения или под водой.
