Позднее появился расширение стандарта HomePlug, которое получило название Home Plug 1.0 Turbo. Этот стандарт позволяет строить такие сети PLC, которые обеспечивают физическую скорость передачи данных до 85 Мб/с. Это расширение позволило сетям PLC конкурировать с распространенными Ethernet-сетями, однако таких скоростей передачи данных не хватало для передачи данных для передачи цифрового телевидения высокой четкости HDTV.
Поэтому появилось следующее поколение стандарта HomePlug – HomePlug AV. Эта технология позволяет передавать данные со скоростью до 200 Мб/с, и на основе этой технологии можно строить PLC-сети, в которых можно использовать сети iPTV и VoIP.
1.9 Преимущества и недостатки технологии PLC
Преимущества:
Не требуется прокладка кабеля, заключение его в короба, сверление стен и опорных конструкций
Простота использования
Скорость монтажа
По сравнению с Wi-Fi:
Не требует настроек
Более стабильная связь
Большая безопасность информации
Подходит для передачи Multicast-трафика, например, IPTV
На качество связи не влияет материал и толщина стен в квартире
В РФ не требуется регистрация оборудования в Роскомнадзоре
Недостатки:
Нарушение радиоприема в помещениях, где работают PLC-модемы, особенно на средних и коротких волнах,[1] но на очень небольшом расстоянии порядка 3-5 метров от модема.
Пропускная способность сети по электропроводке делится между всеми её участниками. Например, если в одной Powerline-сети две пары адаптеров активно обмениваются информацией, то скорость обмена для каждой пары будет составлять примерно по 50% от общей пропускной способности.
На стабильность и скорость работы PLC влияет качество выполнения электропроводки, наличие стыков из разных материалов (например, медного и алюминиевого проводника), а также просто количество соединений проводника.
Не работает через сетевые фильтры и ИБП, не оборудованные специальными розетками "PLC READY".
На качество связи могут оказывать отрицательное влияние дешевые энергосберегающие лампы, тиристорные диммеры, импульсные блоки питания и зарядные устройства. Максимальное влияние на скорость в сети перечисленные устройства оказывают при подключении в непосредственной близости от PLC-модема.
Неясные правовые аспекты использования данной технологии в Российской Федерации.
1.10 Варианты исполнения PLC-сетей

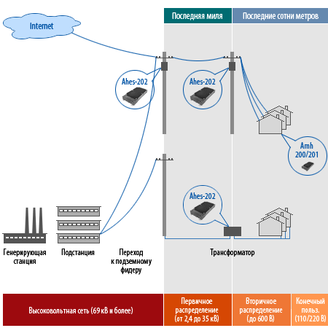

Рис. 1.5. Наружный вариант исполнения PLC-сети
Рис. 1.6. Вариант исполнения PLC-сети внутри здания: организация сегмента PLC-сети

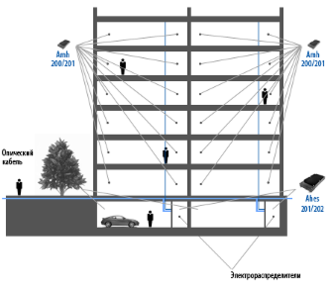

Рис. 1.7. Вариант исполнения PLC-сети внутри здания: много сегментная PLC-сеть

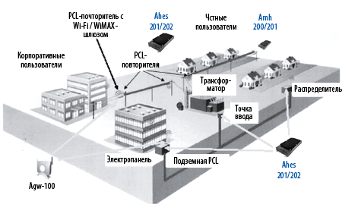

Рис. 1.8. Совместное использование PLC и беспроводных технологий
На рисунках представлены варианты создания сетей PLC на оборудовании DefiDev:
наружный вариант использования средне-вольтной и низковольтной проводки (рис, 1.5, показаны варианты соединения с репитерами и без репитеров);
установка внутри здания (рис, 1.6, 1.7);
комплексное использование PLC и беспроводных техно логий (рис. 1.8).
Управление PLC-сетью может осуществляться как при помощи собственной системы управления, так и с помощью систем управления сторонних производителей, например, HP OpenView.

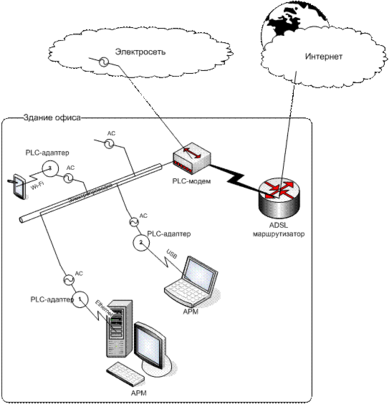

Рис. 1.9. Схема подключения корпоративных пользователей к Интернету по технологии PLC
Состав PLC-сети:
- автоматизированные рабочие места пользователей (АРМ) – ПК, ноутбуки, КПК. Кроме того, может быть подключено различное оборудование, например, сетевые многофункциональные устройства, телефоны/IP телефоны.
- абонентские PLC-устройства (адаптеры) с интерфейсами Ethernet (1), USB (2) или Wi-Fi (3);
- пограничный PLC-модем со встроенными функциями маршрутизации, аутентификации и ADSL-доступа в магистральную телекоммуникационную сеть;
- электропроводка: устройства фазового сопряжения, щиты распределения электропитания (вторичные распределительные панели), автоматы электрозащиты (автоматические выключатели), электрические розетки.
В настоящее время с использованием PLC развернуты сети на всех континентах:
Америка - США, Канада, Мексика, Бразилия, Чили и Аргентина;
Африка - Марокко, Тунис, Алжир, Сенегал, Нигерия, ЮАР и др.;
Азия - Китай, Тайвань, Филиппины, Сингапур, Индия и Австралия;
Европа - Франция, Чехия, Словакия, Хорватия, Албания и др.
Инсталляции в России выполнены в Москве, Санкт-Петербурге, Екатеринбурге, Тюмени и Новосибирске.
Из состава бывших республик СССР охвачены Казахстан, Узбекистан и Грузия.
2. Специальная часть
2.1 Принцип действия, основные возможности оборудования
Для сбора и передачи данных по линиям электропередач 0, 4-110кВ предлагается оборудование узкополосного доступа – модемы, емкостное и индуктивное устройства присоединения к кабельным линиям и ЛЭП. Оборудование разработано специально для решения задач контроля и управления в области энергетики и построения систем, таких как АСКУЭ и АСУТП, передачи голоса и других данных.
Модемы PLC имеют входные интерфейсы RS-232/485 и Ethernet и совместимы со всеми стандартными протоколами для данных интерфейсов. С помощью аппаратно-программных средств модемы можно настроить на различные режимы работы:
- Master – головной магистральный модем;
- Repeater–повторитель;
- Slave–оконечный модем.
Модемы, установленные в режим Master/ Repeater имеют 16-битное адресное пространство, т.е. 65536 адресов. Экспериментально подтвержденная скорость передачи данных составляет: - для интерфейса RS-232/485 – до 100 кБит/сек., а для интерфейса Ethernet – до 60 кБит/сек. Модемы работают в частотном диапазоне 50-525 кГц, спектральная выходная мощность сигнала 38 dBm, таким образом, при работе модемов не создается помех для потребителей в электросети.
Существующее программное обеспечение модемов на базе интерфейсов RS-232 и Ethernet обеспечивает возможность построения PLC сетей различных архитектур:
- «точка-точка» - для систем, требующих единого “жесткого” канала связи.
- «точка-многоточка» - для систем, использующих архитектуру Master/Slave и прозрачность slave устройств.
- «множественная точка-многоточка» - для глобальных открытых информационных систем.
Скорость, устойчивость, безошибочность и надежность передачи данных, а также широкая полоса пропускания сигнала PLC модема в реальном времени, позволяет использовать его в электросетях различного напряжения, с многочисленными узлами, поддерживающими различные промышленные протоколы.
С учетом того, что пользователю доступна максимальная скорость в 100 кбит/с, на уровне приложений, это решение наиболее подходит для систем с высокими требованиями к пропускной способности канала, систем автоматизации, мониторинга и других служб использующие высокочастотную связь по ЛЭП.
Емкостное устройство присоединения предназначено для передачи данных по высоковольтным линиям с напряжением до 10кВ как воздушным, так и кабельным. Устройство присоединения является неотъемлемым звеном при построении PLC сетей. УП выполняет передачу высокочастотных сигналов PLC модема в канал связи с номинальным напряжением до 10 кВ и обратно, обеспечивая в свою очередь гальваническую развязку потенциалов и согласование импеданса между первичным и вторичным терминалами, соответственно, не требует дополнительного электропитания и не нуждается в каких либо настройках. Конструкция и габариты УП-10 позволяют устанавливать его как в ТП, так и в выкатных ячейках РП (РТП) и ПС, как внутри, так и вне помещения. Корпус УП изготовлен из стекловолокна с полиэстером, что обеспечивает необходимый уровень безопасности при эксплуатации и степень защиты по классу С3.
Индуктивное устройство присоединения имеет аналогичное назначение, как и емкостное устройство присоединения, и отличается быстротой и легкостью установки без непосредственного контакта с токоведущими частями ЛЭП.
Опыт эксплуатации показывает, что комплект оборудования (PLC модем + УП) обеспечивает передачу данных на расстояния до 10 км.
2.1.1 PDSL
PDSL - технология семейства xDSL, обеспечивающая симметричную передачу данных со скоростью до 2Мбит/с по силовым кабелям (4-20 кВ), параллельно с транспортируемым электричеством. Подключение оборудования PDSL к высоковольтным линиям осуществляется посредством устройств сопряжения, которые устанавливаются в трансформаторных шкафах
2.1.2 Малый офис (SOHO)
PowerLine технология может быть использована при создании локальной сети в небольших офисах (до 10 компьютеров), где основными требованиями к сети являются простота реализации, мобильность устройств и легкая расширяемость. При этом как вся офисная сеть, так и отдельные её сегменты могут быть построены с помощью PowerLine адаптеров
2.1.3 Домашние коммуникации
PowerLine технология открывает новые возможности при реализации идеи «Умного дома», где вся бытовая электроника была бы завязана в единую информационную сеть с возможностью централизованного управления. Электрическая сеть – готовая среда передачи управляющих сигналов между бытовыми приборами, работающих в сети 110/220В.
2.1.4 Оборудование узкополосного доступа
PLC модем TL-100MV
Магистральный модем для передачи данных телеметрии.Скорость передачи данных 270 кбит/с, полезная -115кбит/с Дальность - до 10 км. Интерфейс RS232, 485. Количество поддерживаемых узлов - 65 тыс. Режимы - ведущий, ведомый, повторитель.
TL-192
PLC модуль для передачи данных телеметрии Скорость передачи данных на уровне PLC: 135 кбит/с, на уровне приложения: 19,2 кбит/с. Частотный диапазон: 50-450 кГц Интерфейс - RS-232, дальность - до 3 км. Среда применения: 0,4/10 кВ переменного тока. Питание +5В, +12В
УП 10 Емкостное устройство присоединения
Номинальное напряжение: 10кВ Номинальная рабочая частота: 50/60кГц. Полоса пропускания: 50кГц-500кГц. Способы подключения: фаза-фаза, фаза-земля. Емкость: 5 нФ, другая под заказ. Температур: от -40 до +50 С
Допустимая импульсная микросекундная помеха: 50кВ/50мкс Сопротивление изоляции: 100Мом
Волновое сопроивление силовой линии: 22-75Ом. Затухание в рабочей полосе частот < 1дБ Изоляция конденсатора: Керамика Габаритные размеры: 450*300*190мм Масса: 5,5кг
УП-i-500NB Индуктивное Устройство присоединения
Номинальное напряжение: 24кВ-36кВ Полоса пропускания: 50кГц-500кГц Температура: от -40 до +60 С Габаритные размеры: 100*50*100мм Масса: 1,5кг
2.1.5 Оборудование широкополосного доступа
CPE wall-mount TL-200WM Клиентский модем.
Чипсет 9010. Кол-во поддерживаемых соединений 16. Интерфейсы: Ethernet 10/100 Протоколы: DHCP, TCP/IP (IPv4), TFTP, SNMP, VLAN (802.1 q), OVLAN, VPN, TFTP, STP, HTTP, UDP, 8 QoS. Шифрование - 3DES+расширенное Скорость - до 200 Мбит/с.
CPE wall-mount TL-200WMF Клиентский модем для коксиальных линий.
Чипсет 9010. Кол-во поддерживаемых соединений 16. Интерфейсы: Ethernet 10/100 Протоколы: DHCP, TCP/IP (IPv4), TFTP, SNMP,VLAN (802.1q), OVLAN, VPN, TFTP, STP, HTTP, UDP, 8 QoS.
Шифрование - 3DES+расширенное Скорость - до 200 Мбит/с
CPE wall-mount TL-201WM Клиентский/магистральный модем.
Чипсет 9001. Режимы - мастер, slave, повторитель. Кол-во поддерживаемых соединений 32. Интерфейсы: Ethernet 10/100
Протоколы: DHCP, TCP/IP (IPv4), TFTP, SNMP,
VLAN (802.1 q), OVLAN, VPN, TFTP, STP, HTTP, UDP, 8 QoS. Шифрование - 3DES+расширенное Скорость - до 200 Мбит/с.
CPE wall-mount TL-201WMF
Клиентский/магистральный модем для коаксиальных линий. Чипсет 9001. Режимы - мастер, slave, повторитель. Кол-во поддерживаемых соединений 32. Интерфейсы: Ethernet 10/100
Протоколы: DHCP, TCP/IP (IPv4), TFTP, SNMP,
VLAN (802.1 q), OVLAN, VPN, TFTP, STP, HTTP, UDP, 8 QoS. Шифрование - 3DES+расширенное Скорость - до 200 Мбит/с
Slim Injector TL-202HES. Магистральный модем. Чипсет 9002.
Кол-во соединений одновременно поддерживаемых 64, всего 1024. Режимы - мастер, slave, повторитель. Интерфейсы: Ethernet 10/100
Протоколы: DHCP, TCP/IP (IPv4), TFTP, SNMP,VLAN (802.1q), OVLAN, VPN, TFTP, STP, HTTP, UDP, 8 QoS.
