- DSS9010: Специализированная ИМС для высокоскоростных решений

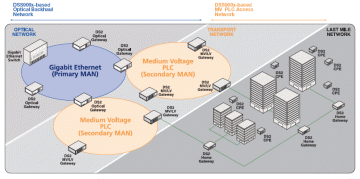

Реализация PLC-системы на основе продуктов DS2 представлена на рис. 1.2.
Рис. 1.2. Реализация PLC-системы на основе продуктов DS2.
Другим лидером следует признать компанию Intellon Corporation (США), которая была одним из соучредителей альянса HomePlug. Для спецификации HomePlug v.1.0 Intellon подготовила следующие ИМС: INT51X1, INT5200, INT5500CS. В сентябре 2002 г. компания представила первый в мире сертифицированный модуль HomePlug 1.0 — устройство RD51X1-AP для организации точки доступа в Internet по технологии PLC. В ноябре 2005 г компания объявила о выпуске 3-х миллионного изделия для сетей PLC.
Для широкополосного доступа (HomePlug v.AV specification) Intellon подготовила набор ИМС INT6000. В августе 2005 г. было объявлено, что инвестиционное подразделение Motorola Ventures начало инвестировать работы компании Intellon по развитию набора ИМС INT6000. Первые поставки ожидаются во 2 кв.2006 г.
Разработки компании Intellon реализуют технологию PowerPacket, использующую метод эффективной модуляции спектра, который дает возможность передавать данные по линиям электропередачи на очень высоких скоростях. Скорость передачи данных может достигать 100Мб/с. PowerPacket является системой с характеристиками, которые позволяют ей адаптироваться к среде с сильным многолучевым отражением, сильной узкополосной интерференцией, импульсивным помехам без выравнивания.
Компания SPiDCOM Technologies (Франция, www.spidcom.com) один из ведущих разработчиков элементной базы для решений PLC/BPL (BPL – broadband powerline, аббревиатура используемая в США для обозначения PLC). Последняя разработка компании – ИМС типа SPC200 обеспечивает скорость передачи порядка 220 Мб/с. Ее серийный запуск в производство начался в марте 2005 г. Вариант SPC200, совместимый со стандартом HomePlug v.AV, поступит в продажу во 2 кв. 2006г. ИМС SPC200 использует диапазон 2 – 30 МГц, разделенный на 7 рабочих полос.
Израильская компания Yitran Communications Ltd активно сотрудничает с HomePlug Powerline альянсом. В результате проведенных исследований в марте 2006 г решение Yitran было выбрано в качестве базовой технологии при подготовке стандарта HomePlug v.AV (раздел «Команды и управление»).
Компания подготовила две ИМС третьего поколения: ITM1 и ITС1. Они позволяют реализовать пиковую скорость до 200 Мб/с. Структурная схема устройства связи на базе ИМС ITM1/ITC1 приведена на рис. 1.3.
Рис. 1.3. Структурная схема устройства связи на базе ИМС ITM1|ITC1.
Фирма Yitran Сommunications разработала и запатентовала технологию дифференциальной кодовой манипуляции (DCSK), позволяющую создавать недорогие сетевые компоненты с высокими техническими характеристиками. Детали DCSK не известны; сообщается лишь, что в ее основе лежат независимые от физической среды передачи методы адаптивной SS-модуляции в полосе частот 4-20 MГц с турбо-компенсацией и сжатием кода.
Аппаратные компоненты (трансиверы), созданные на основе DCSK, обеспечивают значительно более высокие скорость передачи, помехоустойчивость и защиту информации, чем существующие CEBus-трансиверы, при заметно меньшей стоимости устройств. Анонсировано несколько изделий, в частности ITM1 (скорость передачи данных – до 2,5 Мбит/с) и ITM10 (скорость передачи данных – до 12 Мбит/с).
Компания XELine (Ю.Корея) разрабатывает как ИМС, так и оборудование для PLC-решений. Компания предлагает ИМС третьего поколения типа XPLC40A, которая обеспечивает скорость доступа до 200 Мб/с.
Другое изделие Xeline – ИМС типа XPLC21 обеспечивает скорость доступа до 24 Мб/с. На его основе могут быть реализованы Излучатель, повторитель и непосредственно PLC-модем. Данная ИМС реализована на базе процессора ARM9. Используемый частотный диапазон – 2-23 МГц. Структурная схема XPLC21 приведена на рис. 1.4.
Рис.1.4. Структурная схема ИМС типа XPLC21
Остальные поставщики пока находятся в стадии тестирования PLC-ИМС третьего поколения, продолжая выпуск аппаратуры второго поколения и поколения 2.5, т.н. стандарт HomePlug v.1.turbo (скорость до 85 Мб/с).
1.7.2 Обзор предложений ведущих поставщиков оборудования для систем PLC класса In-Door (установка внутри помещений)
На основе рассмотренных выше наборов ИМС вендоры выпускают PLC-оборудование и для сегмента In-Door, и для сегмента комплексных решений (для доступа на последней миле).
Ниже мы укажем производителей оборудования класса In-Door третьего поколения.
Германская компания devolo AG выпускает линейку PLC-продуктов dLAN, которые относятся к классу In-Door и позволяют создать локальную сеть внутри помещения на основе технологии PLC.
В марте 2006 г компания devolo AG объявила, что она подготовила к выпуску новую продуктовую линейку dLAN 200, которая обеспечивает скорость передачи информации до 200 Мб/с (HomePlug v.AV) и реализована на базе ИМС компании Intellon.
Один из лидеров в сегменте аппаратуры локальных сетей, компания NETGEAR (США) проявила интерес и к сегменту PLC-адаптеров - в феврале 2006 г NETGEAR заключила соглашение с компанией DS2 о начале совместных работ и поставке ИМС третьего поколения, которые позволят освоить производство PLC-устройств, поддерживающих скорость до 200 Мб/с. Начало поставок новой продукции намечено на третий квартал 2006 г.
Компания ELCON (Германия) в марте 2006 г анонсировала выпуск модели ELCONnect P-200, которая реализована на базе ИМС компании DS2, поддерживает интерфейс Ethernet и обеспечивает скорость обмена до 200 Мб/с.
Таблица 1.2. Технические характеристики наборов микросхем D52
| Конструктив | DSS9011 | DSS9010 | DSS9001 | DSS9002 | DSS9003 | DSS7700 |
| PBGA196 | PBGA196 | PBGA196 | PBGA256 | PBGA304 | QFN84 | |
| Интерфейсы | ||||||
| GIMMI | 2 | |||||
| MII | 1 | 1 | 2 | |||
| TDM | 1 | 1 | ||||
| SPI | 1 | 1 | 1 | 1 | 1 | 1 |
| UART | 1 | 1 | 1 | 1 | 1 | |
| GPIO Pins | 9 | 9 | 9 | 9 | 9 | |
| Сетевые возможности | ||||||
| MAC- адреса | Нет | 32 | 64 | 1024 | 256k | Нет |
| QoS и широковещание | Есть | Есть | Есть | Есть | Есть | Нет |
| CoS | Нет | Нет | Есть | Есть | Есть | Нет |
| VLAN | 1 | 32 | 32 | 32 | ||
| Функциональное назначение устройств | ||||||
| CPE | + | + | + | + | ||
| Повторитель (repeater) | + | + | + | |||
| Головное устройство (head end) | + | + | + | |||
Таблица 1.3. Позиционирование изделий DS2
| Наименование | Назначение | Примечание |
| DSS9010 | Высокоскоростные домашние мультимедийные приложения | Управление QoS. Функциональность моста 802.1d с обслуживанием до 32-х МАС-адресов |
| DSS9011 | Бюджетное решение для передачи аудиоинформации | |
| DSS9001 | Домашние приложения с раширенными возможностями и инфраструктура PLC начального уровня | Поддержка до 64-х МАС-адресов. Ориентирован на использование в составе оконечного клиентского оборудования (СРЕ). Имеет интегрированный порт VoIP |
| DSS9002 | Оборудование инфраструктуры доступа | Поддержка до 1024-х МАС-адресов. Может использоваться в: 1) модемах и повторителях низковольтных сетей; 2) шлюзах между средневольтными и низковольтными сетями; 3) шлюзах отдельных квартир или зданий |
| DSS90D3 | Оборудование инфраструктуры доступа с расширенными возможностями и оптические шлюзы для городских (Metro) сетей | Поддержка до 262144-х МАС-адресов. Обеспечивает быструю реконфигурацию с использованием оптимизированного протокола Spanning Tree |
| DSS7700 | Аналоговой блок для головного устройстаз [head end) |
1.8 Стандарт HomePlug
Рассмотрим один из популярных стандартов
В отличие от другой популярной технологии, которая предлагалась для построения протяженных сетей PLC – PowerLine, HomePlug лишен ряда недостатков, свойственных PowerLine. В частности, главная проблема PowerLine состоит в том, что при использовании этой технологии генерирует сильные помехи, которые подавляют радиовещание. Поскольку PLC-сети HomePlug не предусматривают большой протяженности, то уровни сигнала в них ниже, чем в протяженных PLC-сетях на основе технологии PowerLine, и мощность генерируемых помех, которые создают PLC-сети HomePlug, намного меньше. Поэтому эта технология не так сильно мешает радиовещанию.
Существует несколько редакций стандарта HomePlug. HomePlug 1.0, принятый альянсом HomePlug, обеспечивает скорость передачи данных до 14 Мб/с. Однако, необходимо понимать, что в этом случае речь идет о скорости передачи информации на физическом уровне, когда к полезной информации добавляется необходимая служебная, и поэтому в реальности в таких сетях PLC, например, при передаче файлов, скорость будет ниже.
