Дальнейшим развитием второго варианта стала технология, предложенная американской фирмой Intellon. Здесь применен модифицированный OFDM-метод, в котором исходный поток данных разбивается на пакеты, и каждый из них передается в диапазоне частот 4,3-20,9 МГц с использованием относительной фазовой модуляции на собственной поднесущей (DBPSK или DQPSK - Differential Quadrature Phase Shift Keying, дифференциальная квадратурная фазовая модуляция со сдвигом). Максимальная информационная скорость передачи достигает десятков Мбит/с.

Технология PLC реализует принцип множественного доступа “точка - множество точек”. Локальная трансформаторная подстанция поставляет определенному числу зданий электроэнергию и, одновременно, обеспечивает подключенным пользователям услуги передачи данных, IP-телефонии и др.

Основным оконечным оборудованием следует считать PLC-модем, который обычно реализует интерфейс для связи с ПК: USB, либо – Ethernet. Таким образом, модем подключается к источнику информации – розетке 220В, а на выходе по соответствующему интерфейсу к ПК. Возможен вариант, когда параллельно с ПК подключается телефон, поддерживающий режим VoIP.

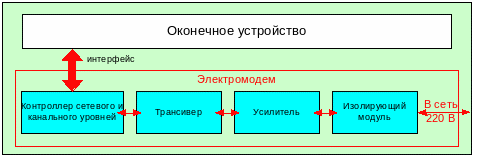

Типовая функциональная схема и основные компоненты PLC-модема представлены на рис. 1.1.

Рис. 1.1. Компоненты PLC-модема

Соединение с сетью Интернет в этой инновационной технологии называется Broadband over power lines (BPL).

В отличие от DSL-соединения, посредством домашней сети технология позволяет большему количеству людей иметь широкополосный доступ в Интернет.

Технология PLC – самый дешевый способ создания домашней сети, так как не требует от пользователя установки дополнительных кабелей питания и позволяет подключить к сети PLC жителей целого квартала. Одно мастер-устройство способно обеспечить доступ в Internet через сеть PLC для 500 пользователей. Для этого пользователи должны иметь у себя в квартирах адаптерные устройства, содержащие модемы PLC.

Конечно же, больше всего успешных проектов по организации широкополосного доступа через электросети реализовано в США – на родине Интернета. Известны такие компании как New Visions(Нью-Йорк), Communications Technologies (шт. Виргиния), Cinergy (шт. Огайо).

В Германии PLC предлагают Vype; Piper-Net и PowerKom; в Австрии – Speed-Web; в Швеции – ENkom; в Нидерландах – Digistroom; в Шотландии – Broadband.

В 2005 году в Российской Федерации началось развертывание сетей доступа в Интернет через бытовые электрические сети по технологии PLC.

Доступ в Интернет эволюционирует, и скоро даже у себя на даче, где нет телефонной и кабельной линий, можно будет подключиться к Интернет.

1.5 Технические основы технологии PLC

В большинстве случаев системы PLC классифицируются в соответствии с напряжением силовой сети, на которой они используются, и зоной действия (территорией):

применяемые на высоковольтных линиях (HV);

применяемые на средневольтных линиях (MV);

применяемые на низковольтных линиях (LV):

последняя миля;

внутри здания;

внутри помещения (квартиры).

PLC включает B, обеспечивающий передачу данных со скоростью более 1 Мбит в секунду, и NPL с намного меньшими скоростями передачи данных.

При передаче сигналов по бытовой электросети могут возникать большие затухания в передающей функции на определенных частотах, что может привести к потере данных. В технологии PowerLine предусмотрен специальный метод решения этой проблемы – динамическое включение и выключение передачи сигнала (dynamically turning off and on data-carrying signals). Суть данного метода заключается в том, что устройство осуществляет постоянный мониторинг канала передачи с целью выявления участка спектра с превышением определенного порогового значения затухания. В случае обнаружения данного факта, использование этих частот на время прекращается до восстановления нормального значения затухания.

Существует также проблема возникновения импульсных помех (до 1 микросекунды), источниками которых могут быть галогенные лампы, а также включение и выключение мощных бытовых электроприборов, оборудованных электрическими двигателями.

1.5.1 Проблемы развития технологии PLC

Какими бы оптимистичными ни были результаты работы экспериментальных PLC-сетей за рубежом, в нашей стране эта технология рискует столкнуться с рядом трудностей. Отечественная электрическая проводка выполнена в основном из алюминия, а не из меди, которая нашла применение в большинстве стран мира. Алюминиевые провода обладают худшей электропроводностью, что приводит к более быстрому затуханию сигнала. Другая проблема заключается в том, что у нас до сих пор не решены основные вопросы нормативно-правового регулирования использования таких технологий. Впрочем, последнее актуально и для Запада. Главным фактором, сдерживающим быстрое развитие высокоскоростных систем PLC, является отсутствие стандартов на широкополосные PLC-системы и, как следствие, большой риск несовместимости с другими службами, использующими те же или близкие диапазоны частот. В 2001 г. международный консорциум HomePlug Powerline Alliance принял отраслевой стандарт для построения домашних сетей через линии бытовой электропроводки - спецификацию HomePlug 1.0. Но этот стандарт регламентирует построение "домашних" сетей, то есть сетей в пределах одной квартиры (коттеджа). Полноценный же стандарт для широкополосных PLC пока не разработан.

1.6 Существующие стандарты

Основными организациями и сообществами, занимающимися вопросами стандатизации различных аспектов этой технологии, являются IEEE, ETSI, CENELEC, OPERA, UPA и HomePlug Powerline Alliance.

1.6.1 IEEE

IЕЕЕ объявил о создании группы, которая будет заниматься разработкой стандарта ВPL. Проект носит наименование IEEE P1675, «Standard for Broadband over Power Line Hardware».

Помимо IEEE P1675 существуют еще три направления:

IEEE P1775, инициированное с целью регламентирования PLC-оборудования, требований по электромагнитной совместимости, методов тестирования и измерения;

IEEE P1901, «Standard for Broadband over Power Line Networks: Medium Access Control and Physical Layer Specifications», обеспечивающее описание физического уровня и уровня доступа к среде для всех классов ВPL-устройств;

IEEE BPL Study Group, «Standardization of Broadband Over Power Line Technologies», обеспечивающее создание новых групп, связанных с BPL.

1.6.2 ETSI

Европейский институт по стандартизации в области телекоммуникаций сформировал технический комитет ETSI Technical Committee Power-Line Telecommunications (ТС PLT), отвечающий за стандартизацию в области PLC.

1.6.3 CENELEC

CENELEC - некоммерческая организация, состоящая из Национальных электротехнических комитетов государств-членов ЕС, которая является самой значительной организацией в ЕС в области стандартизации электромагнитных полей. Применительно к PLC, CENELEC выполняет создание спецификаций PLC для физического уровня и подуровня доступа к среде передачи; принят соответствующий стандарт EN55022 [1].

1.6.4 OPERA

Консорциум Open PLC European Research Alliance (OPERA) создан в 2004 году в рамках европейской программы Broadband for All по продвижению технологий скоростного интернет-доступа. Работа OPERA состоит из двух этапов, на выполнение каждого из которых отведено два года.

Основным инициатором и источником финансирования является Европейская комиссия. Суммарный бюджет составляет более 20 миллионов евро, значительная часть сумм выделяется в рамках программы FP6. Завершение проекта OPERA предполагается в 2008 году. Всего в проекте участвуют более 30 компаний и исследовательских институтов из 12 стран.

Подготовленные к настоящему моменту спецификации OPERA охватывают уровни PHY, MAC и оборудование передачи данных по сетям электроснабжения.

1.6.5 UPA

Ассоциация UPA была официально анонсирована в декабре 2004 года. Основной декларируемой целью UPA является пропаганда технологий PLC и демонстрация правительствам стран и индустриальным лидерам перспектив ее масштабного использования. UPA занимается разработкой стандартов и регулирующих документов для обеспечения быстрого развития рынка PLC. Обеспечивает участников рынка сведениями об открытых стандартах, основанных на совместимости и безопасности.

1.6.6 HomePlug Powerline Alliance

Для широкого внедрения и развития технологии HomePlug (одна из первых технологий передачи по силовым линиям), стандартизации и совместимости устройств различных изготовителей, использующих эту технологию, в 2000 году был организован международный индустриальный альянс HomePlug Powerline. Сегодня более 80 фирм являются спонсорами, участниками альянса, а также придерживаются его рекомендаций. Среди них такие известные фирмы как: Motorola, France Telecom, Philips, Samsung, Sony, Matsushita, Sanyo, Sharp, Panasonic и многие другие. Зарегистрированный знак альянса «HomePlug Certified» на продукции любого изготовителя означает, что данное устройство удовлетворяет всем требованием стандарта HomePlug Powerline и полностью совместимо с аналогичными устройствами другого изготовителя.

В основе первого стандарта HomePlug Powerline Specification 1.0 лежит технология Power Package™, предложенная компанией Intellon (USA) и принятая в качестве стандарта членами HomePlug Powerline Alliance. Принятые к настоящему моменту и находящиеся в стадии подготовки стандарты представлены в табл. 1.1.

Таблица 1.1. Основные стандарты HomePlug Powerline Alliance

1.7 Производители

Сегодня разработки в области PLC ведут несколько сотен компаний, занимающихся как выпуском комплектов микросхем, так и созданием на их базе законченных устройств. Вот лишь некоторые из игроков отрасли: ABB, Adaptive Networks, Alcatel, Ambient Corporation, Amperion, Ascol, Cisco Systems, Cogency, Corinex, Current Technologies, DataSoft, DefiDev, DS2 (Design of Systems on Silicon), Echelon, Eicon, Electricom, Enikia, Ericsson Austria AG, HP, llevo, Intellon, Krone AG, Linksys, Lucent Technologies, Metricom Corporation, Mitsubishi, Netgear, Northern Telecom, Nor.Web, Philips, PowerNet, PowerWAN, Schlumberger, Schneider Electric, Sumitomo Electric Industries, Telkonet.

1.7.1 Производители ИМС для PLC-решений

Безусловным лидером в производстве ИМС (чипов) для PLC-систем третьего поколения является компания Design of Systems on Silicon Corporation - DS2 (Испания). Она основана в 1998 г и производит функционально полный набор продуктов, позволяющий реализовать законченное решение для задачи широкополосного доступа на базе PLC. Одна из первых DS2 представила в конце 2003 г ряд ИМС третьего поколения, обеспечивающие скорость обмена до 200 Мб/с. Пока продукты DS2 не поддерживают стандарт HP v.AV.

Основные ИМС DS2:

- DSS9001: на базе данной ИМС могут быть реализованы PLC-модемы и аппаратура класса In-Door;

- DSS9002: на базе данной ИМС могут быть реализованы Излучатели и Повторители;

- DSS9003: Специализированная ИМС для сопряжения электросети и ВОЛС;
