Текст из файла (страница 7)

Рисунок 6.2.6 - Администрирование таблицы “Студенты".

Если вы решите добавить запись, то появится форма с полями для заполнения (Рис.6.2.7)

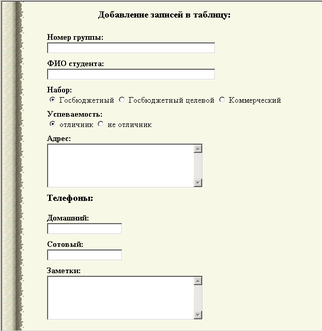

Рисунок 6.2.7 - рабочее окно добавления записи.

Чтобы изменить запись необходимо выбрать номер группы и фамилию конкретного студента (Рис.6.2.8 и Рис.6.2.9) и появится форма как на Рис.6.2.10

Рисунок 6.2.8 - Окно выбора группы.

Рисунок 6.2.9 - Окно выбора студента.

Рисунок 6.2.10 - Окно изменения записи.

При удалении записи появятся также окна выбора (Рис.6.2.8 и Рис.6.2.9) и окно подтверждения удаления конкретной записи (Рис.6.2.11)

Рисунок 6.2.11 - Окно подтверждения удаления записи.

Администрирование таблицы “Сотрудники" также содержит добавление, изменение, удаление, просмотр записей и возможность отсортировать их по основным полям (Рис.6.2.12). Для удобства в это же окно выведено количество записей и дней рождений в этом месяце. Администрирование этой таблицы осуществляется по аналогии с администрированием таблицы “Студенты"

Рисунок 6.2.12 - Администрирование таблицы “Сотрудники".

Добавление записей в таблицу “Сотрудники" (Рис.6.2.13).

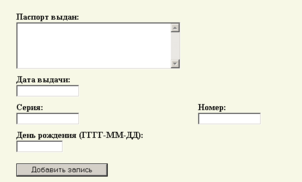

Рисунок 6.2.13 - Добавление в таблицу “Сотрудники”.

Для изменения записи нужно выбрать фамилию сотрудника кафедры (Рис.6.2.14) и произвести необходимые изменения (Рис.6.2.15).

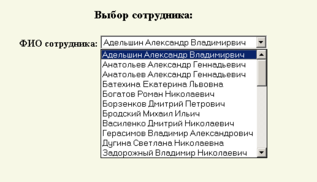

Рисунок 6.2.15 - Окно выбора сотрудника.

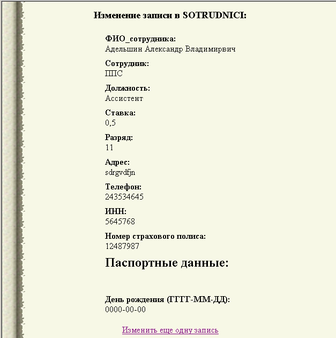

Рисунок 6.2.16 - рабочее окно изменения записи в таблице “Сотрудники".

3. Для АРМа методиста доступны просмотр таблиц "Студенты" и "Сотрудники", а также полное администрирование таблицы "Плановая загрузка" (Рис.6.2.16).

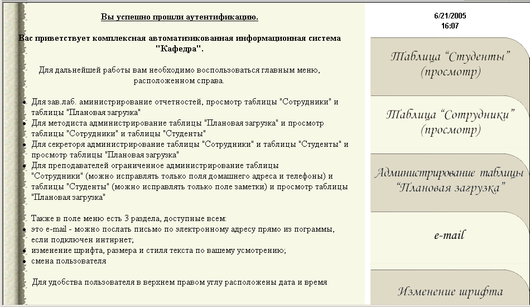

Рисунок 6.2.18 - АРМ методиста.

Администрирование таблицы “ Плановая загрузка ” включает в себя добавление, изменение, удаление, годовой и семестровый отчеты, а также просмотр записей и возможность отсортировать их по основным полям (Рис.6.2.17). Для удобства в это же окно выведено количество записей.

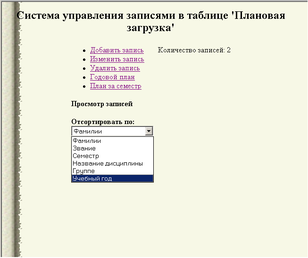

Рисунок 6.2.19 - Администрирование таблицы “Плановая загрузка".

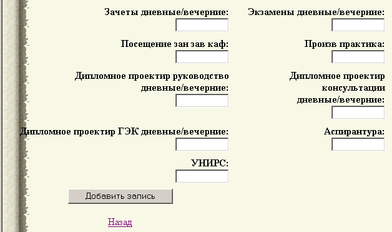

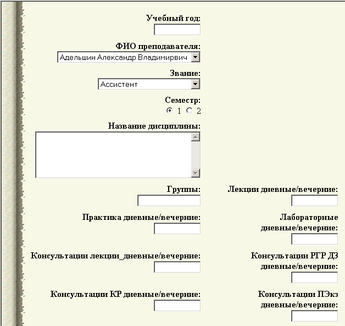

Рисунок 6.2.20 - Добавление записей в таблицу “Плановая загрузка”.

Изменение происходит после выбора преподавателя, учебного года и семестра (Рис.6.2.21), дисциплины (Рис.6.2.20).

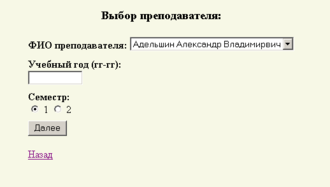

Рисунок 6.2.21 - Изменение записей в таблице “Плановая загрузка".

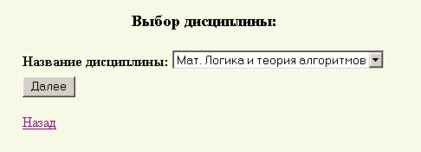

Рисунок 6.2.22 - Выбор дисциплины для изменения записей в таблице “Плановая загрузка".

Для просмотра годового плана надо ввести учебный год и нажать далее (Рис.6.2.22). Выведется таблица отчетности за год. Аналогично можно просмотреть отчет за семестр (нужно выбрать семестр).

Рисунок 6.2.23 - Выбор учебного года.

Для АРМа зав. лаб. доступны полное администрирование подотчета, а также просмотр таблиц "Плановая загрузка" и "Сотрудники" (Рис.6.2.23).

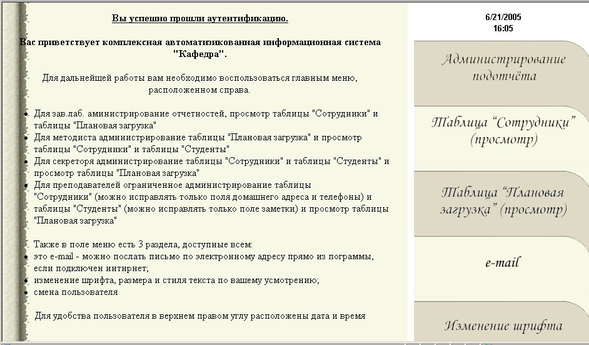

Рисунок 6.2.24 - Рабочее окно для зав. лаб.

Во вкладке администрирования подотчета (Рис.6.2.24) расположены: таблица материальных ценностей (общий список), форма для добавления записей (Рис.6.2.25), а также формы требований и ведомости, заполняемые автоматически.

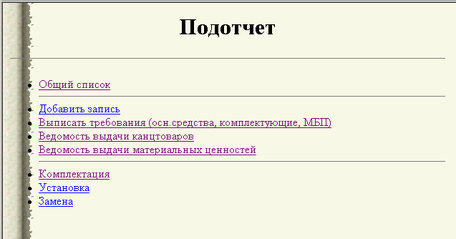

Рисунок 6.2.25 - Окно администрирования подотчета.

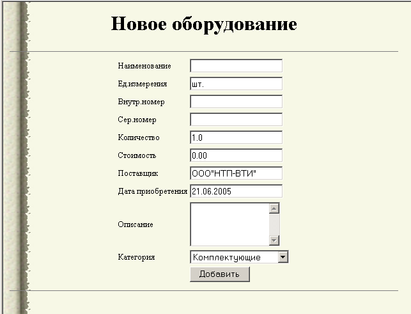

Рисунок 6.2.26 - Добавление нового оборудования.

6.3 Руководство администратора

Администратор обладает единственной возможностью: регистрировать пользователей. Это сделано с целью обезопасить информацию от несанкционированного проникновения в систему и использования ее в корыстных целях.

Администратор заходит в систему под своим паролем и добавляет пользователей в скрытую таблицу, после чего пользователи могут беспрепятственно работать с программой. Последовательность действий представлена на рисунках

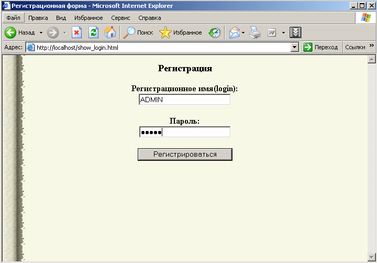

Рисунок 6.3.1 - Регистрация администратора

Рисунок 6.3.2 - Приветствие администратора.

Администратором в нашем случае является Анатольев Александр Геннадьевич.

7. Расчет стоимости разработки комплексной информационной автоматизированной системы "кафедра"

Целью данного раздела является расчет затрат на разработку программного продукта. Содержание технико-экономического обоснования включает в себя:

расчет трудоемкости разработки программного продукта по этапам;

определение числа и должности разработчиков;

определение по отдельным статьям затрат, необходимых для создания и эксплуатации программного продукта;

7.1 Описание программного продукта

Данный программный продукт является автоматизированной информационной системой документооборота на кафедре АСОиУ, предусматривающий работу с интернетом.

По степени новизны программный продукт относится к группе Б - разработка типовых проектных решений, оригинальных задач и систем, не имеющих аналогов.

По сложности алгоритм можно отнести ко III группе (алгоритмы, реализующие стандартные методы решения, а также не предусматривающие применение сложных численных и логических методов).

Сложность организации контроля входной и выходной информации относится к группе 12 (входные данные и документы однообразной формы и содержания, осуществляется формальный контроль).

7.2 Расчет себестоимости разработки программного продукта

Калькуляция разработки автоматизированной системы включает следующие статьи: [Методичка "Расчет затрат на разработку программного продукта", Омск 1999.]

основная заработная плата разработчиков;

дополнительная заработная плата разработчиков;

отчисления на социальные нужды;

расходы на приобретение дополнительных средств ПО и ВТ;

расходы по отладке программ;

контрагентские расходы;

накладные расходы.

7.2.1 Расчет основной заработной платы разработчиков

Основная заработная плата - это плата за проработанное время. Основная заработная плата разработчиков рассчитывается, исходя из трудоемкости работ, выполняемых специалистом i-квалификации при разработке программного продукта (t_i) и действующей на предприятии системы должностных окладов (З_i):

С_осн = З_i t_i.

Для расчета основной заработной платы разработчиков необходимо рассчитать трудоемкость разработки программного продукта и определить состав исполнителей.

7.2.2 Расчет трудоемкости методом уточненной модели

Трудоемкость создания имитационной модели будет рассчитана методом уточненной модели. В данном методе составляющие затраты труда определяются с учетом особенностей организации, ведущей разработку, и основных параметров программного продукта:

степени новизны задачи;

сложности алгоритма;

количества разновидностей входной и выходной информации;

сложность организации контроля входной и выходной информации;

использования стандартных модулей и типовых задач.

Трудоемкость разработки программного обеспечения решения задачи можно рассчитать по формуле:

t = t_o + t_и + t_a + t_п + t_отл + t_д,

где

t_{o -} затраты труда на подготовку описания задачи;

t_{и -} затраты труда на исследование алгоритма решения задачи;

t_{a -} затраты труда на разработку блок-схемы алгоритма;

t_п - затраты труда на программирование по готовой блок-схеме;

t_{отл -} затраты труда на отладку программы на ЭВМ;

t_{д -} затраты труда на подготовку документации.

Составляющие затрат труда, в свою очередь, можно определить через условное число операторов в разрабатываемом программном изделии. В их число входят те операторы, которые необходимо написать программисту в процессе работы над задачей с учетом возможных уточнений в постановке задачи и совершенствования алгоритма. Условное число операторов Q в программе задачи может быть определено по формуле:

Q = q*c* (1 + p),

где q - предполагаемое число операторов;

с - коэффициент сложности программы;

p - коэффициент коррекции программы в ходе ее разработки.

Кроме того, используются коэффициенты квалификации разработчика k и увеличения затрат труда вследствие недостаточного или некачественного описания задачи В.

Коэффициент сложности задачи c характеризует относительную сложность программы по отношению к так называемой типовой задаче, реализующей стандартные методы решения, сложность которой принята равной единице (величина с лежит в пределах от 1,25 до 2); коэффициент коррекции программы p - увеличение объема работ за счет внесения изменений в алгоритм или программу по результатам уточнения постановок и описаний ее, изменения состава и структуры информации, а также уточнений, вносимых разработчиками для улучшения качества самой программы без изменения постановки задачи (величина p находится в пределах 0,05...0,1); коэффициент квалификации разработчика k - степень подготовленности исполнителя к порученной ему работе (он определяется в зависимости от стажа работы и составляет: для работающих до двух лет - 0,8; от двух до трех лет - 1,0; от трех до пяти лет - 1,1-1,2; от пяти до семи - 1,3-1,4; свыше семи лет - 1,5-1,6); коэффициент увеличения затрат труда вследствие недостаточного описания задачи В - качество постановки задачи, выданной для разработки, в связи с тем, что задачи, как правило, требуют уточнения и некоторой доработки (этот коэффициент в зависимости от сложности задачи принимается от 1,2 до 1,5).

Затраты труда на подготовку описания задачи t_o точно определить невозможно, так как это связано с творческим характером работы. Затраты труда на изучение описания задачи t_и и с учетом уточнения описания и квалификации программиста могут быть определены по формуле, чел-ч:

t_и= Q* B/ (75 85) k,

Затраты труда на разработку алгоритма решения задачи t_a рассчитывается по формуле, чел-ч:
