Текст из файла (страница 4)

Стандартные общедоступные элементы управления (e-mail, изменение шрифта, смена пользователя).

Общий список	Добавить запись	Выписать требования	Ведомость выдачи канцтоваров
Ведомость выдачи материальных ценностей	Комплектация	Установка	Замена

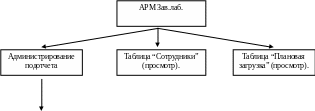

Рисунок 3.3 - Структура АРМ зав. лаб.

Для группы “секретарь” предусмотрены:

Администрирование таблицы “Студенты".

Администрирование таблицы “Сотрудники".

Таблица “Плановая загрузка” (просмотр).

Стандартные общедоступные элементы управления (e-mail, изменение шрифта, смена пользователя).

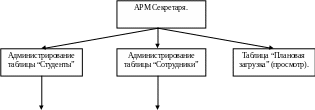

Рисунок 3.4.Структура АРМ секретаря.

Добавить запись
Изменить запись
Удалить запись
Просмотр записей

Добавить запись

Изменить запись

Удалить запись

Просмотр записей

Для группы “методист" предусмотрены:

Таблица “Студенты" (просмотр).

Таблица “Сотрудники" (просмотр).

Администрирование таблицы “Плановая загрузка".

Стандартные общедоступные элементы управления (e-mail, изменение шрифта, смена пользователя).

Рисунок 3.5 - Структура АРМ методиста.

Для группы “преподаватель” предусмотрены:

Администрирование таблицы “Студенты" (ограниченный доступ).

Администрирование таблицы “Сотрудники" (ограниченный доступ).

Таблица “Плановая загрузка” (просмотр).

Стандартные общедоступные элементы управления (e-mail, изменение шрифта, смена пользователя).

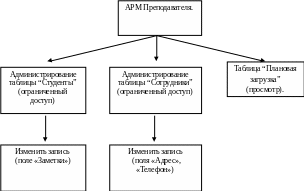

Рисунок 3.6 - Структура АРМ преподавателя.

3.2 Определение данных, которыми должны оперировать автоматизируемые функции

Для каждой функции, целью которой является сбор и учет справочных сведений о ком-либо или о чем-либо, создадим отдельную таблицу и перечислим данные, которые участвуют в работе и которые необходимо хранить в этих таблицах.

Таблица - Студенты, данные которые нужны для работы:

номер группы,

ФИО студента,

набор,

успеваемость,

адрес,

телефоны,

заметки.

Таблица - Сотрудники, данные, необходимые для работы:

ФИО сотрудника,

ППС/УВП,

должность,

ставка,

разряд,

адрес,

телефон,

ИНН,

номер страхового полиса,

паспортные данные,

день рождения.

Таблица - Плановая загрузка, данные, необходимые для работы:

учебный год,

ФИО преподавателя,

звание,

семестр,

название дисциплины,

группы,

лекции дн/веч,

практика дн/веч,

лабораторные дн/веч,

консультации,

зачеты дн/веч,

экзамены дн/веч,

посещение занятий зав. каф.,

производственная практика,

дипломное проектирование дн/веч,

аспирантура,

УНИРС.

Таблица - Материальные ценности, данные, необходимые для работы:

наименование,

ед. измерения,

внутренний номер,

серийный номер,

количество,

стоимость,

поставщик,

дата приобретения,

описание,

категория.

Таблица - Пользователей, данные, необходимые для работы:

ФИО,

login,

группа.

Приведем структуры таблиц.

Таблица 3.2.1 - Структура таблицы Студенты

№ п/п	Наименование данных	Условное наименование	Тип данных	Формат
1	номер группы	Nomer_grupp	текстовый	20 символов
2	ФИО студента	FIO_studenta	текстовый	150 символов
3	набор	Nabor	текстовый	-
4	успеваемость	Uspevaemost	текстовый	-
5	адрес	adres	текстовый	150 символов
6	телефоны	tel_dom; tel_sot	текстовый	50 символов
7	заметки	Zametki	текстовый	50 символов

Таблица 3.2.2 - Структура таблицы Сотрудники

№ п/п	Наименование данных	Условное наименование	Тип данных	Формат
1	ФИО сотрудника	FIO_sotrudnica	текстовый	150 символов
2	ППС/УВП	sotrudnic	текстовый	-
3	должность	doljnost	текстовый	-
4	ставка	stavka	текстовый	-
5	разряд	razryad	текстовый	-
6	адрес	adres	текстовый	150 символов
7	телефон	telephon	текстовый	50 символов
8	ИНН	inn	текстовый	50 символов
9	номер страхового полиса	no_strah	текстовый	50 символов
10	паспортные данные	pasport	текстовый	250 символов
11	день рождения	birthday	дата	дата

Таблица 3.2.3 - Структура таблицы Плановая загрузка

№ п/п	Наименование данных	Условное наименование	Тип данных	Формат
1	учебный год	uch_god	текстовый	20 символов
2	ФИО преподавателя	fio_prep	текстовый	50 символов
3	звание	zvanie	текстовый	10 символов
4	семестр	semestr	текстовый	-
5	название дисциплины	nazv_discp	текстовый	50 символов
6	группы	grup	текстовый	10 символов
7	лекции дн/веч	lec_d_v	текстовый	10 символов
8	практика дн/веч	pr_d_v	текстовый	10 символов
9	лабораторные дн/веч	lab_d_v	текстовый	10 символов
10	консультации	kons	текстовый	10 символов
11	зачеты дн/веч	zach_d_v	текстовый	10 символов
12	экзамены дн/веч	ex_d_v	текстовый	10 символов
13	посещение занятий зав. каф.	pos_zan_zk	текстовый	10 символов
14	производственная практика	proiz_prac	текстовый	10 символов
15	дипломное проектирование дн/веч	proiz_prac	текстовый	10 символов
16	аспирантура	aspir	текстовый	10 символов
17	УНИРС	unirs	текстовый	10 символов

Таблица 3.2.4 - Структура таблицы Материальные ценности

№ п/п	Наименование данных	Условное наименование	Тип данных	Формат
1	наименование	text	текстовый	50 символов
2	ед. измерения	units	текстовый	50 символов
3	внутренний номер	intnum	текстовый	50 символов
4	серийный номер	sernum	текстовый	50 символов
5	количество	count	текстовый	50 символов
6	стоимость	coast	текстовый	50 символов
7	поставщик	dealer	текстовый	50 символов
8	дата приобретения	date_now	дата	дата
9	описание	desc	текстовый	50 символов
10	категория	category	текстовый	50 символов

Таблица 3.2.5 - Структура таблицы Пользователей

№ п/п	Наименование данных	Условное наименование	Тип данных	Формат
1	ФИО	FIO	текстовый	30 символов
2	login	login	текстовый	30 символов
3	группа	grup	текстовый	30 символов

4. Описание программного обеспечения

4.1 Методы и средства разработки программного обеспечения

Так как важной частью разрабатываемого программного продукта является БД, проведем краткий обзор наиболее распространенного программного обеспечения в этой области.

В зависимости от местоположения отдельных частей СУБД различают локальные и сетевые. Все части локальной СУБД размещаются на компьютере пользователя БД. Чтобы с разрабатываемой системой обучения одновременно могло работать несколько пользователей, например, в пределах кафедры, каждый пользовательский компьютер должен иметь свою копию системы. Тогда возникает проблема синхронизации копий данных.
