Рисунок 2.7 – Таблицы

2.8.2 Описание запросов к базе данных

Некоторые запросы определяются требованиями отчетов, т.е. сформированный запрос в последующем может быть выведен в отчет.

Запрос 1

Имя файла  запроса: Вставка_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “ВСТАВКА”.

SELECT Заготовка_ВСТАВКА.[№п/п], ВСТАВКА.[Наимен заготовки], ВСТАВКА.[Развертка выс], ВСТАВКА.[Развертка шир], ВСТАВКА.[Длина мм], ВСТАВКА.[Площадь м кв]

Данная операция вычисляет площадь заготовки “Вставка”:

FROM ВСТАВКА

WHERE (((ВСТАВКА.[Площадь м кв]) Like 'In(SELECT(([ВСТАВКА].[Развертка выс]*[ВСТАВКА].[Развертка шир])*[ВСТАВКА].[Длина мм])*2'));

Запрос 2

Имя файла  запроса: Короб_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “КОРОБ”.

SELECT КОРОБ.[№п/п], КОРОБ.[Наимен заготовки], КОРОБ.[Развертка выс], КОРОБ.[Развертка шир], КОРОБ.[Длина мм], КОРОБ.[Площадь м кв]

Данная операция вычисляет площадь заготовки “КОРОБ”:

FROM Заготовка_КОРОБ

WHERE (((КОРОБ.[Площадь м кв]) Like 'In (SELECT(([КОРОБ].[Развертка выс])*([КОРОБ].[Развертка шир]))*([КОРОБ].[Длина мм])))'));

Запрос 3

Имя файла  запроса: Отвод_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “ОТВОД”.

SELECT ОТВОД.[№п/п], ОТВОД.[Наимен заготовки], ОТВОД.[Развертка шир], ОТВОД.Градусы, ОТВОД.[Длина затылка], ЗОТВОД.[Ширина затылка], ОТВОД.[Длина шейки], ОТВОД.[Ширина шейки], ОТВОД.[Площадь в м кв] AS Выражение1

Данная операция вычисляет площадь заготовки “ОТВОД”:

FROM ОТВОД

WHERE ((([ОТВОД].[Площадь в м кв]) Like 'In(SELECT((((((3,14)*(([ОТВОД].[Развертка шир])*([ЗОТВОД].[Развертка шир])))/4)+([ОТВОД].[Длина шейки]*[ОТВОД].[Развертка

шир])*2)+([ОТВОД].[Длина шейки]*[ОТВОД].[Развертка шир])+([ОТВОД].[Длина затылка]*[ОТВОД].[Развертка длина])))))) ';

Запрос 4

Имя файла  запроса: Переход_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “ПЕРЕХОД”.

SELECT ПЕРЕХОД.[№п/п], ПЕРЕХОД.[Наимен заготовки], ПЕРЕХОД.[Развертка выс макс], ПЕРЕХОД.[Развертка выс мин], Заготовка_ПЕРЕХОД.[Развертка шир макс], ПЕРЕХОД.[Развертка шир мин], ПЕРЕХОД.[Длина мм], ПЕРЕХОД.[Площадь м кв]

Данная операция вычисляет площадь заготовки “ПЕРЕХОД”:

FROM ПЕРЕХОД

WHERE (((ПЕРЕХОД.[Площадь м кв]) Like 'In(SELECT((((([ПЕРЕХОД].[Развертка выс макс]+[ПЕРЕХОД].[Развертка шир макс])*[ПЕРЕХОД].[Длина мм]))*(0,5))*2)+(((([ПЕРЕХОД].[Развертка выс мин]+[ПЕРЕХОД].[Развертка шир мин])*([ПЕРЕХОД].[Длина мм])*(0,5))*2)))))'));

Запрос 5

Имя файла  запроса: Рейка_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “РЕЙКА”.

SELECT РЕЙКА.[№п/п], РЕЙКА.[Наимен заготовки], РЕЙКА.[Развертка длина], РЕЙКА.[Развертка шир], РЕЙКА.[Площадь м кв]

Данная операция вычисляет площадь заготовки “РЕЙКА”:

FROM РЕЙКА

WHERE (((РЕЙКА.[Площадь м кв]) Like 'In(SELECT([РЕЙКА].[Развертка длина]*[РЕЙКА].[Развертка шир]))'));

Запрос 6

Имя файла  запроса: Лента_Крепёж_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “ ЛЕНТА_КРЕПЁЖ ”.

SELECT ЛЕНТА_КРЕПЁЖ.[№п/п], ЛЕНТА_КРЕПЁЖ.[Наимен заготовки], ЛЕНТА_КРЕПЁЖ.[Длина мм], ЛЕНТА_КРЕПЁЖ.[Ширина мм], ЛЕНТА_КРЕПЁЖ.[Площадь м кв]

Данная операция вычисляет площадь заготовки “ ЛЕНТА_КРЕПЁЖ ”:

FROM ЛЕНТА_КРЕПЁЖ

WHERE (((ЛЕНТА_КРЕПЁЖ.[Площадь м кв]) Like 'In(SELECT([ЛЕНТА_КРЕПЁЖ].[Длина мм]*[ЛЕНТА_КРЕПЁЖ].[Ширина мм]))'));

Запрос 7

Имя файла  запроса: Решётка_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “ РЕШЁТКА ”.

SELECT РЕШЁТКА.[№п/п], РЕШЁТКА.[Наимен заготовки], РЕШЁТКА.[Длина мм], РЕШЁТКА.[Ширина мм], РЕШЁТКА.[Площадь м кв]

Данная операция вычисляет площадь заготовки “ РЕШЁТКА ”:

FROM РЕШЁТКА

WHERE (((РЕШЁТКА.[Площадь м кв]) Like 'In(SELECT([РЕШЁТКА].[Длина мм]*[РЕШЁТКА].[Ширина мм]))'));

Запрос 8

Имя файла  запроса: Отходы_Запрос

Текст на SQL:

Вывести общую информацию из таблицы “ ОТХОДЫ ”.

SELECT ОТХОДЫ.[№п/п], ОТХОДЫ.Материал, ОТХОДЫ.[Площадь мат м кв], ОТХОДЫ.Заготовка, ОТХОДЫ.[Площадь заг м кв], ОТХОДЫ.[Количество шт], ОТХОДЫ.[Общая площадь загот], ОТХОДЫ.Отходы

Данная операция вычисляет площадь материала, который остается после изготовления деталей:

FROM ОТХОДЫ

WHERE (((ОТХОДЫ.[Общая площадь загот]) Like 'In(SELECT([ОТХОДЫ].[Площадь заг м кв]*[ОТХОДЫ].[Количество шт])') AND ((ОТХОДЫ.Отходы)='In(SELECT([ОТХОДЫ].[Площадь мат м кв]-[ОТХОДЫ].[Общая площадь загот])'));

Основная нужная информация из выше перечисленных запросов – площадь отходов в м кв.

Запрос 9

Имя файла  запроса: Результат_Запрос

Текст на SQL:

Вывести итоговую информацию из таблицы 2.12 – РЕЗУЛЬТАТ, которая отражает: какое количество деталей можно сделать из остатков металла полученных при изготовлении определенной заготовки.

SELECT РЕЗУЛЬТАТ.[№п/п], РЕЗУЛЬТАТ. Материал, РЕЗУЛЬТАТ.[Площадь листа], РЕЗУЛЬТАТ.[Наимен заготовки], РЕЗУЛЬТАТ.[Площадь заготовки м кв], Abs([Площадь листа]-[Площадь заготовки м кв]) AS Остаток, Round([Остаток]/[Площадь заготовки м кв]) AS [Заготовка из остатка шт]

FROM РЕЗУЛЬТАТ;

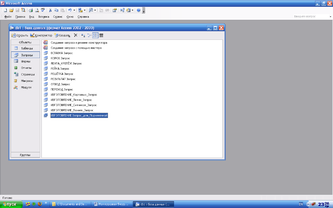

Результат создания запросов показан на рисунке 2.8.

Рисунок 2.8 – Запросы

На рисунке 2.9 показан результат создания форм.

Рисунок 2.9 - Формы

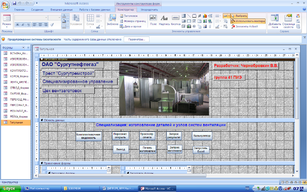

Главная форма в режиме Конструктора показана на рис. 2.10.

Рисунок 2.10 – Главная форма

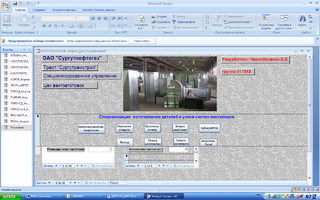

Разработанная СУБД “Производственный процесс”в приложении Access в режим Просмотр показана на рисунке 2.11.

Рисунок 2.11 – Разработанная СУБД

2.8.3 Порядок контроля и приемки системы

• Статус приемочной комиссии: вневедомственная;

• Испытание системы осуществляется с использованием контрольного примера;

Место – База подготовки производства специализированного управления треста «Сургутремстрой» ОАО «Сургутнефтегаз», 10.02.2010.

2.8.4 Требования к составу и содержанию работ по подготовке объекта автоматизации к вводу системы в действие

1) Установка программы на ПК мастера СМР (пользователя);

2) Обучение пользователя основам работы в программе;

3) Осуществление авторского надзора (разработчик присутствует при работе пользователя с программой).

2.8.5 Требования к документированию

• Документация на разрабатываемую программную систему включает:

• Техническое задание в соответствии с ГОСТ 34.602-89;

• Информационное обеспечение РД 50-34.698-90;

• Технологическая сеть проектирования;

• Постановка задачи РД 50-34.698-90;

• Руководство Пользователя (см Приложение В);

2.8.6 Источники разработки

1) Методическое пособие по MS Access.

2) Рабочая документация: чертежи - подмерки, комплектовочные ведомости, заказы на изготовления.

3) Литература по CRM – концепции.

2.8.7 Используемые классификаторы и системы кодирования

В составе информационного обеспечения рассматриваемого комплекса задач важное место отводится классификаторам экономической информации:

• Обеспечить сжатие призрачной части показателей, а, следовательно, и сократить объем хранимой информации в ЭВМ и время на поиск информации, необходимой для решения задач, облегчить обработку информации позволяют классификация и кодирование информации.

• Кодированием называется процесс присвоения объектам кодовых обозначений. Основная цель кодирования состоит в однозначном обозначении объектов, а также в обеспечении необходимой достоверности кодируемой информации.

Выбор системы кодирования в основном зависит от количества классификационных признаков и разработанной системы классификации. Система классификации - это совокупность правил распределения объектов множества на подмножества. Классифицирование - это процесс распределения объектов данного множества на подмножества. Классификация - это результат упорядоченного распределения объектов заданного множества.

Различают иерархическую и многоаспектную системы классификации. Иерархическая система классификации предполагает разбиение исходного множества на подмножества, между которыми установлены отношения соподчиненности (иерархии). В зависимости от количества классификационных признаков возможно наличие нескольких уровней классификации. В многоаспектных системах классификации применяется параллельно несколько независимых признаков в качестве классификационных, т. е. Исходное множество рассматривается одновременно в разных аспектах (например, фасетная система классификации).

Системы кодирования делятся на регистрационные и классификационные.

Регистрационная система кодирования используется для идентификации объектов, которые не требуют предварительной классификации и независимы от существа решаемых задач. Различают порядковую и серийно-порядковую системы кодирования.

Порядковая система кодирования заключается в последовательном порядке регистрации объектов. Признаки классификации отсутствуют, что впоследствии не позволит получать промежуточные итоги.

Серийно-порядковая система кодирования применяется для кодирования однопризнаковых номенклатур, находящихся в определенной соподчиненности. Старшему признаку выделяется серия номеров с учетом возможного расширения позиции объекта, а младшему присваиваются порядковые номера в пределах выделенной серии.

После регистрации всех данных и/или в конце отчётного периода, формируется файл отчёта в соответствии с тем, какой отчёт необходим. Для кодирования данного файла было определено несколько признаков классификации. Среди них: дата создания документа, заказ, объект монтажа, система⁵, вид отчета. После анализа структуры была выбрана комбинированная система кодирования

На рисунке 2.12 показана структура кодируемого элемента.

X XXXXX.X. X. XX. XXХ

В ид отчета.

С истема.

О бъект монтажа.

З аказ.

Д ата создания документа.

Рисунок 2.12 – Структура кодируемого элемента

Дата создания документа.

Формат: ДД ММ ГГ.

Например: 010209– 1 февраля 2009г.

Заказ.

Формат: 1

Трёхзначное число;

Объект монтажа

Формат: 1

1 – наименовании.
