создания условий максимального нефтеизвлечения необходим новый подход к системе заканчивания и крепления горизонтального участка скважины.

Принципиально новый технико-технологический комплекс КРР-146 для крепления пологих и горизонтальных скважин, разработанный в ООО НТЦ «ЗЭРС» в тесном сотрудничестве со специалистами ОАО «Сургутнефтегаз» предусматривает достижение эффективной эксплуатации горизонтальных скважин с ограничением содержания воды и газа в добываемой продукции.

Для этих целей, горизонтальный участок ствола скважины не цементируется и разделяется с помощью заколонных проходных пакеров на несколько разобщенных друг от друга зон в интервале продуктивного пласта с возможностью многократного регулирования сообщения этих зон с полостью эксплутационной колонны.

Комплекс КРР-146 обеспечивает проведение следующей совокупности технологических операции в процессе крепления, освоения и эксплуатации горизонтальных скважин:

герметичное разобщение горизонтального участка скважины на отдельные зоны с помощью заколонных гидравлических проходных пакеров, заполняемых твердеющими полимерными материалами или маслом;

размещению между пакерами механичиски управляемых - открываемых и закрываемых - колонных фильтров;

проведение операции пакеровки скважины и регулирования колонных фильтров с помощью многофункционального внутриколонного управляющего инструмента, спускаемого на НКТ и приводимого в действие гидравлическими и механическими операциями;

проведение селективной изоляции;

раздельный ввод участков ствола скважины, в зависимости от велечины проницаемости.

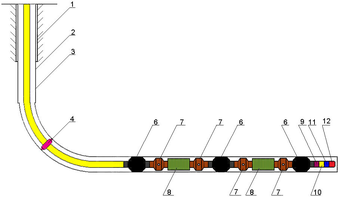

Комплекс колонной оснастки типа КРР-146 включает в себя следующие технические средства (см.рис.2):

Рис.2 Комплекс КРР-146

1. Кондуктор

2. Промежуточная колонна

3. Эксплутационная колонна диаметром 146мм

4. Цетраторы жесткие

5. Муфта проходная цементировачная

6. Пакер проходной гидравлический ПГУП-146

7. Скважинный управляемый клапан КРР.146.03

8. Фильтр скважинный управляемый КРР.146.02

9. Пакер ПГМП1 146-2 или пакер КРР-146.01

10. Обратный клапан ТОК-146

11. Фиксатор МЦП-220

12. Доливное устройство ДУ-146

13. Башмак БОК-146

Впервые в отечественной практики КРР-146 применялся в «Сургутнефтегаз» на 14 скважинах.

На рис 3. представлена схема КРР котрые использованы на горизонтальных скважинах №1 и №2 в НГДУ «Лениногрскнефть» состоящая из:

Кондуктор

Промежуточная колонна

Эксплутационная колонна диаметром 146мм

Пакер

Фильтр скважинный управляемый КРР.146.02, закрытый

Фильтр скважинный управляемый КРР.146.02, открытый

Нефть

Вода

Нефть с водой

В НГДУ «Лениногорскнефть» на двух горизонтальных скважинах по данным ГИС были определены интервалы обводнения скважин, которые были отсечены пакерами, к сожалению в одной скважине эксплутационная колонна оказалась не герметичной. На обоих скважинах все управляемые колонные фильтры закрыты и лишь по одному самому нижнему фильтру открыты.

По состоянию на 1.01.04г. первая скважина работает со следующими параметрами: Дебит жидкости 8,1м3/сут, нефти 4,8т/сут, обводненность составляет 41%. (до внедрения КРР скважина работала со следующими параметрами - дебит жидкости 15,2м3/сут, нефти 0,8т/сут, обводненность 94,7%.). Дополнительная добыча составляет 90т за 22,5 дня рабоы. По второй скважине эффекта не получено.

В настоящее время трудно сделать правильные выводы использования КРР из-за короткого срока эксплуатации. Возможно необходимо повторно происследовать скважины на определения интервалов поступления воды и открыть другие фильтра.

5. СНПХ – 9633

Технология предназначена для улучшения показателей разработки добывающих скважин в залежах с неоднородными карбонатными коллекторами при пластовых температурах 20-40⁰С и различной минерализацией попутно – добываемых вод.

Технология основана:

на способности углеводородного раствора ПАВ при взаимодействии с минерализованной водой, обводняющей скважину, образовывать вязкие устойчивые эмульсии с внешней углеводородной фазой (селективная изоляция);

на повышение эффективности кислотной обработки путем блокирования зон с повышенной проницаемостью за счет образования высоковязких гелеобразных эмульсий, возникающих при смешении последовательно закаченных оторочек углеводородного раствора ПАВ и кислоты, что позволяет направить последнюю в нефтенасыщенные малопроницаемые зоны (направленная кислотная обработка).

Варьирование состава углеводородной композиции позволяет проводить кислотные обработки как в сочетании с длительной блокировкой высокопроницаемых водонасыщенных зон пласта, так и временной (на период проведения кислотной обработки). В последнем случае после реакции кислоты с породой пласта и снижением ее активности, устойчивость и вязкость эмульсионных систем резко падает, вследствие чего происходит восстановление проницаемости ранее блокированных зон.

Состав закачиваемого реагента (марка реагента) подбирается, исходя из типа и минерализации (плотности) попутно извлекаемых вод, концентрации используемой кислоты и цели обработки (временная или длительная изоляция обводненных пропластков).

В зависимости от плотности извлекаемых вод для селективной изоляции следует использовать следующие марки реагента:

Таблица 8

Зависимость применяемой марки реагента от плотности пластовой воды

3.5 Технология ремонтно-изоляционных работ с применением СНПХ-9633 на примере скважины 15403а НГДУ «Лениногорскнефть»

3.5.1 Требования к выбору объектов применения

При выборе объектов для обработки композицией СНПХ-9633 рекомендуется руководствоваться следующими требованиями:

Скважины, в которых продуктивные пласты представлены карбонатными коллекторами. Тип коллектора – трещиновато – поровый (наличие трещин является положительным фактором).

Наличие значительных остаточных запасов нефти.

Высокая обводненность извлекаемой продукции (свыше 90 %, желательно более 94 %).

Герметичность эксплуатационной колонны.

Снижение текущего дебита скважины в процессе работы при неизменном пластовом давлении. Предпочтительный дебит скважины до обработки – не более 5 м³/сут.

Наличие приемистости скважины перед обработкой ориентировочно на уровне 20-100 м³/сут.

Отсутствие непосредственно перед обработкой реагентом СНПХ-9633 закачки высоковязких систем (гипан, пиропофтесернокислотная смесь и др.).

По возможности минимальная депрессия на пласт в ходе эксплуатации (желательно не выше 1 МПа, особенно после обработки).

3.5.2 Требования, предъявляемые к подготовке скважины перед закачкой СНПХ-9633

Определить дебит скважины, обводненность продукции, плотность и состав попутно-добываемой воды, пластовое, забойное и буферное давление, коэффициент продуктивности.

Заглушить скважину.

Поднять подземное оборудование.

Провести комплекс ГИС по определению технического состояния эксплуатационной колонны, чистоты текущего забоя и источника обводнения.

При необходимости промыть скважину водой.

При выявлении по результатам исследований неисправностей в техническом состоянии (негерметичность э/к, наличии заколонных перетоков, отсутствие зумпфа и др.) их необходимо устранить.

Спустить технологические трубы на глубину на 1-2м ниже нижнего перфорационного отверстия.

Определить приемистость скважины и давление нагнетания.

Если давление нагнетания превышает давление раскрытия трещин (гидроразрыва) в коллекторах или оно составляет более 9 МПа, снизить его методами ОПЗ (кислотная ванна).

Если давление нагнетания превышает допустимое на колонну, и его невозможно снизить указанными методами, то работы по закачке СНПХ-9633 следует вести с применением пакера. Колонна должна быть прошаблонирована, а место посадки пакера подготовлено.

Для проведения работ по ограничению водопритока с использованием реагента СНПХ-9633 совместно со специалистами НГДУ «Лениногорскнефть» была подобрана скважина №15403а.

Таблица 9

Исходные данные по скважине 15403а

3.5.3 Материалы, применяемые в технологическом процессе

Реагент СНПХ – 9633 ТУ 39-05765670-ОП-180-93 представляет собой раствор композиции поверхностно – активных веществ в углеводородном растворителе и отличается составом анионного компонента.

Характеристика реагентов приведена в таблице 10.

Таблица 10

Характеристика реагентов

Реагент готовится в соответствии с техническими условиями, поставляется и закачивается в скважину в товарном виде.

Вода пластовая (девонская) хлоркальциевого типа, плотностью ~ 1180 кг/м³. Кислота соляная ингибированная ТУ 6-01-046-89-381-85-92.

При давлении нагнетания ниже 45атм, закачка производится с добавлением наполнителя - глинопорошка, количество которого определяется в зависимости от приемистости скважины и давления нагнетания.
