Подземные воды серпухово-башкирских отложений приурочены в основном к пористым и трещиновато-кавернозным породам. Водоупором в пределах этого комплекса служат глины и аргиллиты башкирского яруса и нижней части верейского горизонта. В этом комплексе начинается смена хлоридных вод на сульфатные.

Глубина залегания водоносных горизонтов колеблется в пределах 640-1000 м. Статические уровни устанавливаются на положительных абсолютных отметках, дебиты скважин, давших при опробовании воду, в основном составляют 0,7-20 м³/сут., начальное пластовое давление – 6,8-7,9 МПа.

По данным многих исследователей описываемая территория относится в геоморфологическом отношении к Бугульминско-Шугуровскому плато и является областью питания не только пермских, но и каменноугольных отложений.

Тектонические движения и зоны разломов обусловили глубокую инфильтрацию поверхностных вод (вплоть до протвинских отложений). По некоторым оценкам, влияние инфильтрации сказывается на глубине 800-900 м. Это подтверждается значительно меньшей минерализацией подземных вод среднекаменноугольных и серпуховских отложений, более низким положением верхней границы зоны распространения рассолов хлоркальциевого типа, меньшим содержанием микрокомпонентов (кроме сероводорода) по сравнению с водами тех же отложений близлежащих районов и другими данными. Раскрытость структур в этом районе подтверждается и преобладанием азота в составе водорастворенного газа.

По данным К.Н.Доронкина, распределение пластового давления в палеозойских отложениях Татарстана с глубиной близко к линейному. Это свидетельствует об отсутствии в разрезе аномально высоких или низких давлений. Тектонические движения и зоны разломов, вероятно, послужили причиной стравливания избыточного давления и тем самым проникновения хлорид кальциевых вод из отложений девона и карбона. Поднятие хлорид кальциевых вод так же возможно по затрубному пространству скважин при отсутствии цементного камня за колонной.

Некоторые исследователи считают, что хлорид кальциевые рассолы проникли в серпуховско-башкирские отложения снизу вместе с нефтью, в процессе формирования этих залежей и залегают линзами среди сульфатных вод, не перемешиваясь с ними. Этому способствует наличие вязких нефтей, невыдержанность коллекторских свойств пород, а также наличие сильно развитой, в основном вертикальной, системы трещин.

Из вышеизложенного можно сделать вывод, что вода на участках может быть различна по составу, а это должно повлиять на выбор марки реагента по ограничению водопритока.

В пределах Бугульминского плато, по данным В.Г.Герасимова, областью разгрузки подземных вод пермских, верхне- и нижнекаменноугольных отложений является долины реки Шешмы и ее притоков. Региональный сток направлен в сторону Камско-Кинельской системы прогибов.

Таким образом, существует гидродинамическая связь водоносных горизонтов серпуховско-башкирских отложений как между собой, так и с выше и ниже лежащими водоносными горизонтами. Степень этой гидродинамической связи на разных участках различна, что подтверждается разнообразием вод по общей минерализации и содержанию основных компонентов, и зависит от степени трещиноватости и кавернозности карбонатных пород, наличия водоупоров и других причин.

Приуроченность залежей нефти к областям питания подземных вод, высокие коллекторские свойства продуктивных пластов, гидродинамическая связь серпуховских и башкирских отложений предопределили водонапорный характер их режима, а также интенсивное обводнение скважин. Несмотря на продолжительный период эксплуатации месторождения, пластовое давление изменилось незначительно (6,6-7,0 МПа).

2.7 Конструкция скважины

Рассмотрим основные конструкции скважин, применяемые при строительстве на залежах 301-303.

Первый способ – это строительство скважины в один этап:

- направление 426(324) мм, глубина спуска 60-90 м;

- кондуктор 324(245) мм, глубина спуска 250-300 м;

- эксплутационная колонна 168(146)мм, глубина спуска - до забоя скважины.

Второй способ - это строительство скважин в два этапа:

- спуск 146 мм (168 мм) э/колонны до кровли продуктивного пласта;

бурение открытого ствола диаметром 124(144) мм. В случаях наличия неустойчивых пород - мергелей, глин, гипсов в открытый ствол спускается хвостовик диаметром 104(114)мм.

Для обеспечения нормальных условий бурения, заканчивания и эксплуатации скважин, а также защиты обсадных колонн от наружной коррозии, выполнения требований охраны недр, тампонажный раствор поднимается до устья, а за эксплуатационной колонной – как минимум с перекрытием башмака кондуктора.

По типу используемой при проводке скважины промывочной жидкости интервалы бурения можно разделить на несколько участков:

участок бурения под направление и кондуктор, применяется ЕВС (естественная водная суспензия) или глинистый раствор для предотвращения размыва верхних неустойчивых пород;

при бурении под э/колонну в качестве промывочной жидкости используют ЕВС, но за 10 м до кровли верейского горизонта, с целью обеспечения безаварийной проводки ствола скважины, необходим переход на раствор, и бурить на нем до интервала спуска э/колонны;

вскрытие продуктивного горизонта осуществляется в режиме минимальной репрессии на полимерных, полимер-карбонатных, полимер-коллоидных (раствор Селихановича) растворах и др.

Наиболее частое осложнение, встречающееся при бурении скважин, заключается в полной или частичной потере циркуляции из-за имеющих место зон поглощения в вышележащих пластах. Кроме того, имеют место участки с высоким пластовым давлением выше и нижележащих пластов, что может привести к проявлению, выбросу или открытому фонтану.

3. ТЕХНИКО–ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

3.1 Причины обводнения скважин

В период работы залежи на водонапорном режиме отборы нефти могут удерживаться на одном уровне. Пластовое давление вначале немного снижается, а затем держится на одном уровне выше давления насыщения, поэтому газовые факторы низки и не изменяются во времени. Под действием постоянного напора краевых вод, происходит постепенные подъёмы водонефтяного контакта и обводнение добывающих скважин.

С момента ввода скважин в эксплуатацию вокруг забоя образуется зона пониженного давления. В этой зоне нефть, связанная вода и зёрна породы под действием упругих сил начинают расширятся, создавая дополнительное давление, способствующее движению нефти к забоям скважин. Продолжающийся отбор нефти расширяет зону пониженного давления, освобождая другие силы на значительных расстояниях от добывающих скважин. Постепенно зона снижения давления распространяется на водоносную часть пласта, вследствие чего происходит высвобождение упругих сил расширяющейся воды и зерён породы на огромной площади. Создаваемый ими напор способствует движению воды в направлении зоны отбора. В результате начинается внедрение воды в залежь и неравномерное перемещение водонефтяного контакта. В связи с резкой неоднородностью продуктивного пласта вода по наиболее проницаемым каналам прорывается к забоям скважин, способствуя их преждевременному обводнению. Вследствие этого возрастает процент обводнённости продукции.

При разработке нефтяных месторождений посторонняя вода может поступать в скважину в период её освоения, по окончании бурения, после непродолжительной или длительной эксплуатации.

Причины прорыва посторонних вод: недоброкачественное цементирование эксплуатационной колонны, вследствие чего не достигается полного разобщения нефтеносных горизонтов от водоносных;

Нарушение цементного кольца в заколонном пространстве или цементного стакана на забое скважины; обводнение через соседнюю скважину, эксплуатирующую тот же горизонт; дефект в эксплуатационной колонне, вследствие недоброкачественного металла (наличие в теле обсадных труб трещин, раковин);

Разрушение колонны в процессе освоения скважины, повреждение колонны при текущем и капитальных ремонтах.

Определяющую роль при разработке залежей массивного типа имеет вертикальная трещиноватость.

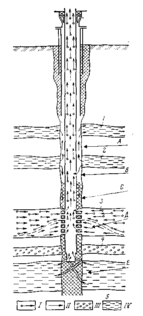

рис.1 Возможные пути движения пластовых вод при эксплуатации скважины.

I – продукция скважины;

II – вода;

III – нефть в изолированном пласте;

IV – вода в изолированном пласте;

А – переток воды между пластами;

B – прорыв верхних вод через дефект в эксплуатационной колонне;

C – прорыв верхних вод через дефект в цементном камне:

D – подошвенные воды;

E – нижние воды, поступающие через дефект в цементном стакане.

3.2 Исследование и определение места притока вод в скважину

Исследование скважины проводят с целью установления профиля притока жидкости из пласта, определения характера притока жидкостей через нарушения в эксплуатационной колонне, а также контроля технического состояния обсадной колонны и качества цементного кольца в заколонном и межколонном пространствах.

Скважины исследуют для:

– выявления и выделения интервалов негерметичности обсадных колонн и цементного кольца за ними;

– изучения гидродинамических и температурных условий ремонтируемого участка ствола;

-- выявления заколонных перетоков;

– контроля расположения муфт обсадной колонны, интервалов перфорации, искусственного забоя, инструмента, спущенного для ремонтных операций, вспомогательных мостов, изолирующих патрубков;

– оценки качества промежуточных операций и ремонта в целом.

В процессе эксплуатации происходит обводнение скважины. Чтобы произвести изоляцию поступающих в скважину вод необходимо определить источник обводнения. При выявлении источников обводнения продукции наилучшие результаты дают геофизические исследования в действующих скважинах. Наиболее информативны исследования высокочувствительным термометром, механическим и термокондуктивным расходомерами, датчиками состава – влагомерами, плотномерами, резистивиметром. Состав обязательного комплекса зависит от дебита жидкости и содержания воды в продукции. Во всех случаях обязательные комплексы включают высокочувствительную термометрию и механическую расходометрию.

Привязка замеряемых параметров по глубине осуществляется с помощью локатора муфт и ГК, а в последующем можно привязывать глубины только по локатору муфт. При обводнённости продукции 90% и более, определить какой, из пластов, вскрытый перфорацией, является источником поступления воды в скважину в большинстве случаев возможно по наибольшей производительности. Для этого достаточно провести исследование механическим расходомером и термометром. Термометр позволяет судить о том, является ли причиной обводнения продукции заводнение пласта или же вода поступает к интервалу перфорации по негерметичному заколонному пространству из ниже или вышележащих водоносных пластов.

Объяснение принципа работы высокочувствительного термометра: с глубиной наблюдается закономерное возрастание температуры, определяемое внутренним теплом Земли. Интенсивность нарастания температуры с глубиной характеризуется геотермическим градиентом. За величину геотермического градиента в практической работе принимают изменение температуры Земли в градусах Цельсия, на 100м глубины. Геотермический градиент пропорционален тепловому сопротивлению породы, которое отражает литологические особенности горных пород, слагающих разрезы скважин. Этим вызваны изменения геотермического градиента при пересечении скважиной различных пород, что отмечается изменением угла наклона термограммы относительно вертикали. Изучение тепловых свойств горных пород возможно, как в скважине, обсаженной колонной, так и не обсаженной. Это объясняется тем, что тепловое сопротивление железа в 40–80 раз меньше теплового сопротивления глин. По данным термометрии неперфорированных пластах прослеживают местоположение закачиваемых вод по площади и возможный их переток в затрубном пространстве.

В перфорированных пластах термометрия применяется для выделения интервалов обводнения (отдающих жидкость – в эксплуатационных и поглощающих – в нагнетательных), а также при решении других геолого-технических задач, связанного с исследованием технического состояния скважин. Решение перечисленных задач производится путём сравнения геотермы, (базисной температурной кривой, замеренной в простаивающей скважине, находящейся в режиме температурного равновесия с окружающими породами) с термограммами работающих скважин.

Наличие в скважине притока жидкости фиксируется температурной аномалией за счёт эффекта, вызванного дросселирования газа или нефти в продуктивном пласте (эффект Джоуля-Томпсона). При движении жидкости на фоне изменения геотермического градиента за счёт дроссельного эффекта возникают небольшие положительные аномалии. Измерение таких низких перепадов температур возможно термометрами с порогом чувствительности 0,02 –0,03 °С. Расходометрия заключается в изменении скорости перемещения жидкости в колонне скважины спускаемыми в неё на каротажном кабеле приборами, получившими название расходомеров.

С их помощью решаются следующие основные задачи: в действующих скважинах выделяют интервал притока или поглощения жидкости, восстановленных – выделяют наличие перетока по стволу скважины между перфорированными пластами, изучают суммарный дебит или расход жидкости отдельных пластов, разделённых неперфорированными интервалами; строят профили притока или приёмистости по отдельным участкам или пласта в целом. Различают гидродинамические и термокондуктивные расходомеры.

Измерительным элементом гидродинамического расходомера (ДГД) является турбинка с лопастями, расположенная в канале так, что через неё проходит поток жидкости, заставляющий её вращаться. При вращении турбинка приводит в действие магнитный прерыватель тока, по показаниям которого определяют частоту её вращения. Чем выше дебит , тем быстрее вращается турбинка и тем больше импульсов преобразуется блоком частотомера в пропорциональную её величину напряжения и по линии связи поступает на поверхность, где фиксируется регистрирующим прибором.
