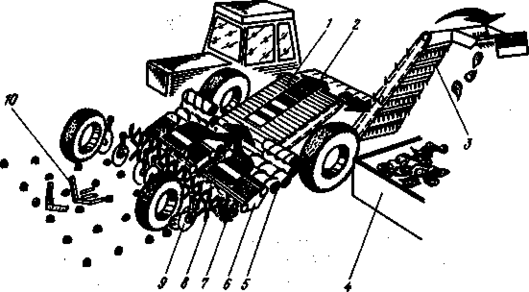

1 — продольный транспортер; 2 — поперечный транспортер; 3 — погрузочный транспортер; 4 — кузов транспортного средства; 5 — шнековый очиститель; 6 — приемный транспортер копателя; 7 — кулачковые валы; 8 — битерный вал; 9 — копач; 10 — автомат вождения.
Рисунок 3.6. Технологическая схема работы машины МКК-6:
Потери ботвы при уборке машиной МБК-2,7 не должны превышать 10 %, высота черешков ботвы после обрезки не более 4 см, количество связанной ботвы на корнеплодах не более 3 % от массы корнеплодов. Потери корнеплодов при уборке машинами КС-6Б-05 и МКК-6 не должны превышать 1,5 % по массе, загрязненность вороха корнеплодов не более 10 %, в том числе растительных остатков в виде не связанной с корнеплодами ботвы не более 5 %.
На практике, в зависимости от обеспеченности хозяйств транспортными средствами и машинами для уборки, уровня урожайности корнеплодов, производственно-хозяйственных и погодно-климатических условий, а также обеспеченности хозяйств трудовыми ресурсами применяют поточный, перевалочный или поточно-перевалочный способы уборки.
При поточном способе уборки корнеплоды и ботву, убранные свеклоуборочными машинами, подают на ходу в транспортные средства. Корнеплоды доставляют непосредственно к местам складирования, ботву — к месту силосования, переработки или скармливания. Во многих хозяйствах корнеплоды кормовой свеклы укладывают непосредственно на краю поля в бурты на специально подготовленные площадки близко от дорог, укрывают соломой и засыпают землей для длительного хранения.
При перевалочном способе уборки свеклу уборочными машинами загружают на ходу в тракторные самосвальные прицепы или автомобили-самосвалы и укладывают во временные бурты в конце поля.
Перевалочный способ применяют при сильном загрязнении корнеплодов землей и растительными примесями, при котором их нельзя укладывать на длительное хранение без дополнительной доработки. В этих случаях корнеплоды доочищают от примесей, грузят в транспортные средства и отвозят к местам хранения.
При поточно-перевалочном способе уборки часть корнеплодов вывозят непосредственно от уборочной машины в места хранения, а остальные укладывают во временные полевые бурты на специально подготовленные площадки. Поточно-перевалочный способ применяют при значительном расстоянии полей от мест использования корнеплодов и недостаточной обеспеченности хозяйств автотранспортом. Кроме того, созданный кратковременный запас свеклы при перевалке позволяет более рационально и производительно использовать автотранспорт на вывозке корнеплодов в течение суток. Поточно-перевалочный способ позволяет повысить производительность и рациональность использования машинно-тракторных агрегатов.
В последние годы ВИМ совместно с ГСКБ ПО «Днепропетровский комбайновый завод им. К. Е. Ворошилова» ведут разработку технологии уборки кормовой свеклы, исключающей применение ручного труда.
Двухфазная технология включает обрезку ботвы на уровне верхушек головок высоко стоящих корнеплодов и погрузку ее в транспортные средства, доочистку корнеплодов от оставшейся после обрезки ботвы, выкапывание корнеплодов, отделение от них земли и растительных примесей, погрузку в рядом идущий транспорт. Ботву направляют к местам силосования или скармливания, а корнеплоды — в бурты или хранилища.
Эта технология существенно отличается от раздельной уборки сахарной свеклы, применяемой в настоящее время с использованием комплексов машин, включающих ботвоуборочные машины БМ-4, БМ-6А и корнеуборочные РКС-4, РКС-6, КС-6Б. Невозможность индивидуального копирования головок корнеплодов кормовой свеклы режущими аппаратами из-за слабой их связи с почвой и поэтой же причине, удаления растительных примесей доочистителем на убранное поле, неравномерное распределение корнеплодов по высоте, отклонение их от вертикали, особенно для таких сортов, как Эккендорфская желтая, предъявляет особые требования к рабочим органам и всему комплексу машин для уборки кормовой свеклы.
Уборку выполняют комплексом машин, включающим ботвоуборочную машину, доочиститель головок корнеплодов от оставшейся после обрезки ботвы, корнеуборочную машину, оснащенную устройствами для отделения от корнеплодов земли и растительных примесей, а также транспортные средства для отвозки ботвы и корнеплодов.
В 2001—2002 гг. комплекс машин для уборки кормовой свеклы по новой технологии проходил широкую хозяйственную проверку в ряде колхозов и совхозов Московской, Тульской, Куйбышевской и других областей. Для обрезки ботвы применяли косилку-измельчитель КИР-1,5Б, переоборудованную машину БМ-4 и ботвоуборочную машину МБК-2,7 (на центральной МИС). Лучшие показатели по полноте сбора срезанной ботвы достигнуты при уборке машинами КИР-1.5Б и МБК-2,7 с роторным режущим аппаратом.
Для доочистки головок корнеплодов от оставшихся после обрезки черешков и листьев ботвы использовали доочиститель специальной конструкции, содержащий встречно вращающиеся валы с эластичными бичами (из литой резины), шарнирно установленными на валах. Валы расположены осями вдоль рядков попарно на каждый рядок. Кроме того, применяли доочиститель с поперечно расположенными к направлению рядков двумя встречно вращающимися валами с бичами из прорезиненного ремня. Как показали наблюдения, оба типа доочистителей обеспечивали необходимое качество доочистки головок корнеплодов, но при этом эластичные, шарнирно установленные элементы более долговечны по сравнению с бичами из прорезиненного ремня. Выкапывали корнеплоды корнеуборочными машинами МКК-6, оборудованными шнековыми очистителями, которые устанавливали в бункере-накопителе машины вместо поперечного транспортера.
Одновременно с разработкой и испытанием описанной выше технологии уборки ВИМ совместно с ПО «Рязсельмаш» работают над другим вариантом уборки кормовой свеклы более простыми и менее металлоемкими машинами, работающими в режиме трехфазного цикла.
Первая фаза включает уборку и доочистку головок корнеплодов навесной двухвальной машиной, обрабатывающей четыре рядка свеклы при междурядьях 60 или 70 см и шесть рядков свеклы при междурядьях 45 см. Вторая фаза предусматривает выкапывание и укладку выкопанных корней навесным копателем-валкоукладчнком, убирающим четыре рядка свеклы при междурядьях 60 или 70 см и шесть рядков свеклы при междурядьях 45 см. Копатель-валкоукладчик состоит из рамы с опорными лыжами, копачей и двух барабанов с пальцами, расположенными по винтовой линии. Подкопанные корнеплоды пальцами барабанов сдвигают в валок. Для меньшего травмирования корнеплодов пальцы барабанов обрезиненны.
На третьей фазе подбирают корнеплоды из образованных копателем-валкоукладчиком валков прицепной машиной подборщиком-погрузчиком, который оборудован подбирающим устройством и рабочими органами для очистки корнеплодов от свободной ботвы и различных примесей, выполненным в виде вращающейся турбины с прутковыми боковыми стенками и погрузочным транспортом, подающим корни в рядом идущий транспорт. Описанный трехфазный способ уборки кормовой свеклы проходил хозяйственную проверку в совхозе «Тамалинский» Пензенской области в 1997 г. на площади более 100 га. Кормовую свеклу высевали с междурядьями 70 см, и к сезону уборки густота стояния корней не превышала 20 тыс. шт. на каждом гектаре при весе отдельных корней 10... 12 кг.
На таком сравнительно нетипичном свекловичном поле и в дождливую осень трехфазным способом было убрано и уложено в бурты для зимнего хранения 86 га кормовой свеклы.
При выборе сроков уборки кормовой свеклы учитывают, что формирование листового аппарата на ней.
При ранней уборке, особенно при высоких температурах, корнеплоды увядают и плохо хранятся. При потере воды (например, 10%) потери корнеплодов от загнивания составляют более 40%.
При поздней уборке возникает опасность попадания корнеплодов под заморозки. Температура —3...4°С является критической для корнеплодов не полусахарных сортов даже на корню. Основными факторами, влияющими на сохранность корнеплодов, являются температура и оптимальная влажность воздуха (90...95%). При хранении в буртах влажность обычно повышается из-за выделения влаги при дыхании корнеплодов. В результате образуются углекислый газ, вода и тепло. При этом происходит потеря массы корнеплодов — естественная убыль, которая при хранении с сентября до мая в буртах составляет 5...8% от массы загруженных корнеплодов. Оптимальная температура хранения в северных районах — от -З до -5°С (на случай внезапного сильного похолодания). В районах, где опасности похолодания нет, температуру поддерживают на уровне - 2...3°C.
Интенсивность испарения зависит от вида и сорта корнеплодов, степени их зрелости, времени уборки, способов перевозки и хранения, режима хранения. Корнеплоды с толстой кожурой медленнее испаряют влагу, чем корнеплоды с более тонкой кожурой.
Бурты размещают на возвышенных, незатопляемых и сухих местах. Ширина бурта — 2,5...3 м, высота — 1,2...1,5, длина — 25...30 м. Площадку для размещения буртов организуют так, чтобы торцевые стороны буртов располагались с юга на север, чтобы защитить бурты от холодных ветров и промерзаний. Для вентиляции в центре площадки под бурт по всей его длине выкапывают канавку шириной и глубиной 25...30 см. Сверху ее покрывают решеткой, но если канавку не делают, то по центру будущего бурта ставят деревянный решетчатый короб в виде двухскатной крыши с углом вершины 45° и шириной у основания примерно 90 см. Уложенные в бурт корни укрывают соломой, а затем землей, оставляя не засыпанным лишь гребень бурта шириной 60... 70 см. Этот открытый гребень укрывают соломой и землей при наступлении устойчивого похолодания. Общая толщина укрытия на гребне — 40...100 см, основания — 75...150 см.
Целесообразно применять в буртах активное вентилирование вентиляторами, которыми в летнее время вентилировали сено. Количество подаваемого воздуха в бурт должно быть на уровне 50...60 м3/ч.
Показателем возможного прекращения вентилирования является выравнивание наружного воздуха с воздухом, вытесняемым из бурта. Активное вентилирование особенно необходимо при закладке на хранение корнеплодов, в которых до 4...6% свободной земли, листьев и зеленой массы сорняков и черешков.
Вентилирование в 3 раза уменьшает количество загнивших корнеплодов, так как снижает уровень дыхания и активность физиологических и микробиологических процессов.
В ряде хозяйств Львовской области корнеплоды кормовой свеклы хранят в более крупных буртах с активным вентилированием. Суть этого способа состоит в следующем. Наземные бурты со свеклой накрывают прессованной соломой и полиэтиленовой пленкой, оборудуют воздухоразделительными каналами, по одному из которых воздух нагнетается, а по второму откачивается. Это позволяет на протяжении длительного хранения корнеплодов хорошо регулировать температурный режим в буртах.
Бурты кормовой свеклы размещают на кормовом дворе рядом с силовой линией электропередач на возвышенном месте, защищенном от ветров. Грейдером формируют полусферическую площадку под бурт. Здесь же строят небольшое помещение шириной 4,5 м и длиной 8...9 м. Помещение состоит из тамбура и отделения или камеры, где устанавливают два вентилятора типа Ц4-70 № 8, № 10 или № 12. Стены и односкатную крышу помещения (дощатые) снаружи укрывают рубероидом. Входные двери тамбура и камеры размещают в противоположных концах стены. Тамбур шириной 1,5 м служит для защиты камеры от прямого попадания в нее холодного воздуха и препятствует резкому снижению температуры.
На площадке у передней стенки камеры устанавливают два воздухопровода на расстоянии 3,5...4,0 м один от другого. Длина каналов на 2 м короче ожидаемой длины бурта. Их выполняют из деревянных решеток в виде треугольника высотой 1,1 м, а у основания — шириной 0,9 м. Чтобы холодный воздух постепенно нагревался, каналы, начиная от вентиляторов, покрывают полиэтиленовой пленкой так, чтобы в начале каналов она находилась от земли на высоте 30...40 см, а в конце канала не укрытая часть была максимальной.
Между стенкой и будущим буртом корнеплодов кладут один или два рядка тюков прессованной соломы.
При формировании основания бурта вдоль обеих его сторон одно-, двухкорпусным плугом нарезают разъем.
3.3 Разработка технологии и средств механизации возделывания кормовой свёклы для условий СПК «Орловский»
3.3.1 Общая характеристика разрабатываемой технологии
Для использования в условиях СПК «Орловский», на наш взгляд, наиболее подходит технология возделывания кормовой свёклы, разработанная в ВИМе.
Данная технология возделывания кормовой свеклы, базируется на использовании серийных машин: при посеве - свекловичных и овощных сеялок, при уходе - пропашных культиваторов, к рабочим органам которых дополнительно придается новое орудие - рыхлитель зубовый пропашной.
Новая технология возделывания кормовой свеклы базируется на высококачественных основной и весенней обработках почвы, правильном внесении органических и минеральных удобрений, посеве с малыми нормами семян (шлифованных, калиброванных и обработанных высококачественными препаратами против вредителей и болезней), своевременном проведении довсходовых и послевсходовых междурядных обработок. При предпосевной обработке, посеве и уходе за плантацией движение агрегатов происходит по постоянной колее, а применение щелевателей-направителей позволяет проводить междурядные обработки с малыми защитными зонами.
На посеве кормовой свеклы могут быть использованы свекловичные сеялки ССТ-12А, ССТ-12Б (с переоборудованием их на шести или восьмирядные) и овощные СЩ-4,2, СКОН-4,2, СКОШ-2,8, СОН-2,8.
На уходе за плантацией свеклы могут быть использованы культиваторы УСМК-5.4А, УСМК-5.4Б, КРН-6,6, КРН - 4,2, КОР-4,2 и другие.
Элементы рекомендуемой технологии проверялись в 2002... 2003 гг. в СПК «Серп и Молот» Балашихинского района Московской области на площади 50 га. Средняя урожайность корнеплодов в хозяйстве в эти годы составила 1020 и 675 ц/га [5].
Полностью индустриальная технология возделывания кормовой свеклы проверялась в 2003 г. в СПК «Память Ильича» Шелковского района Московской области на площади 40 га. На посеве использовали свекловичную сеялку ССТ-12А, переоборудованную на восьмирядный посев с междурядьями 60 см. На предпосевной обработке и рыхлении междурядий применяли культиватор КРН-5,6. Сеялка и культиватор были оборудованы шелевателями-направителями, используемыми при возделывании пропашных по астраханской технологии. Предшественник кормовой свеклы - картофель. Осенью, после уборки картофеля, поле было вспахано под зябь. Весной 2003 г. проведено закрытие влаги, а после внесения гербицидов - заделка их дисковыми лущильниками. Индустриальная технология состояла из следующих операций: предпосевной обработки зоны рядка, посева с высевом 12 шт. семян на метр длины рядка, довсходового рыхления, двух ранних междурядных обработок с внесением по 2 ц/га аммиачной селитры в зону рядка, одного рыхления междурядий с внесением фосфорно-калийных удобрений и окучивания. Уборка проводилась с использованием машин КИР-1.5Б и ККГ-1,4.
Средняя урожайность корнеплодов в колхозе составила 693 ц/га, затраты ручного труда на формировании и полке сорняков 96 чел-ч/га, а себестоимость одного центнера корнеплодов - 2,5 руб.
