где А, В, Н – длина, ширина и высота здания;

– объем завала на 100 м³ объема здания, определяется в соответствии с таблицей 6 Приложения А.;

Результаты расчета параметров завалов для зданий ТГПЗ при аварии на газофракционирующей установке приведены в таблице 4.2.

Объемно-массовые характеристики завалов используются для обоснования состава транспортной и грузоподъемной инженерной техники. К этим характеристикам отнесены: удельный объем завала, объем завала от разрушенного здания, объемный вес завала и пустотность [37].

К показателям, характеризующим крупные обломки завалов, отнесены максимальный вес, размеры и структура обломка по составу арматуры. Максимальный вес обломков необходимо знать для подбора грузоподъемности крана, а их размеры – для подбора транспортных средств. Эти показатели получены на основе анализа проектов производственных и жилых зданий и могут быть приняты для производственных зданий по таблице 7 приложения А.

Исходя из таблиц 6-7 приложения А, определим характеристики завала, образующегося при разрушении кирпичного производственного здания в результате взрыва (таблица 4.3).

Таблица 4.3 - Характеристика завала, образующегося при разрушении производственных зданий

Объемно-массовые характеристики завала	технасосная	мат.склад	заводоуправление	компр.станция
Пустотность, (), м3	60	60	40	40
Удельный объем, (), м3	20	20	21	21
Объемный вес, (), т/м3	1	1	1,5	1,5
Примечания: 1.Пустотность завала () - объем пустот на 100 м3 завала. 2. Удельный объем завала () - объем завала на 100 м3 строительного объема. 3. Объемный вес завала () - вес в т 1 м3 завала.
Структура завала по весу обломков (тип обломков по весу), (%)	технасосная	мат.склад	заводоуправление	компр.станция
Очень крупные больше 5 т	60	60	10	10
Крупные от 2 до 5 т	10	10	40	40
Средние от 0,2 до 2 т	5	5	10	10
Мелкие до 0,2 т	25	25	40	40
Вес основных конструктивных элементовпроизводственных зданий
Конструктивные элементы	технасосная	мат.склад	заводоуправление	компр.станция
Вес, т	1,5	2	1,5	2

Как видно из таблицы 4.3 для выполнения спасательных работ при разборке завалов кирпичных и мелкоблочных бескаркасных зданий потребуются грузоподъемные средства свыше 5 тонн, этим требованиям соответствует автокран КС-35715.

4.5.2 Способы деблокирования пострадавших из-под завалов

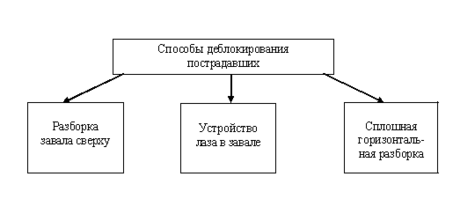

Пострадавшие, находящиеся под обломками строительных конструкций, в зависимости от структуры завала, глубины их нахождения, а также от возможностей имеющихся технических спасательных средств, деблокируются следующими способами (рисунок 4.5).

Рисунок 4.5 - Способы деблокирования пострадавших

Технология деблокирования пострадавших путем разборки завала сверху применяется при нахождении пострадавших на небольшой глубине от поверхности завала, на некотором удалении от его края, или при невозможности использования других способов деблокирования пострадавших.

Технология деблокирования пострадавших путем устройства лаза в завале применяется в основном при нахождении пострадавших в завалах, состоящих из крупных обломков строительных конструкций. Является основным методом деблокирования в этих условиях. Путем расширения имеющихся полостей и пустот в теле завала с использованием специальных средств и одновременной фиксацией неустойчивых элементов.

Технология деблокирования пострадавших из завала путем сплошной горизонтальной разборки применяется при нахождении пострадавших на значительной глубине от поверхности завала и отсутствии в завале полостей, позволяющих деблокировать пострадавших путем их расширения или проделывания лаза в теле завала [38].

При рассматриваемой чрезвычайной ситуации, так как высота завала не превышает 2 м, наиболее приемлемыми способ разборки завала сверху.

Разборка завала сверху осуществляется после обнаружения заваленного человека, укрепления неустойчивых обломков и конструкций, выбора и ограждения рабочего места, размещения на рабочем месте компрессора или источника электроэнергии, отключения всех трубопроводов и кабелей.

С хема организации работ по деблокированию пострадавшего способом разборки завала приведена на рисунке 4.6.

1 - компрессор; 2 - ограждение рабочей площадки и места производства работ; 3 - завал; 4 - края выемки; 5 - место блокирования пострадавшего; 6 - выемка; 7 - лебедка. Н - высота завала.

Рисунок 4.6 - Схема организации работ по деблокированию пострадавшего способом разборки завала сверху

Разборка завала сверху осуществляется спасательным звеном численностью в 7 человек методом послойного удаления обломков в отвал. Старший расчета отвечает за качественное и своевременное выполнение работ и соблюдение мер безопасности. Верхний слой обломков убирается с помощью лебедки после предварительного дробления и резки арматуры. Мелкие обломки убираются вручную в отвал. Данные операции повторяются до тех пор, пока не будет освобожден пострадавший. По мере приближения к месту блокирования пострадавшего, применение отбойных молотков исключается, чтобы предотвратить подвижку завала и защемленных конструкций. Работы по разборке завала производятся с использованием автокрана, универсального комплекта УКМ-4, дисковых мото- и электропил и гидроножниц. Если пострадавший находится под крупными обломками, то его освобождают при помощи домкратов, пневматических подушек, плунжерных распорок [38].

Для производства работ по разборке завала вручную выбираются или оборудуются с помощью средств механизации (бульдозер, трактор) площадки, где устанавливаются компрессорные станции, а при необходимости и другая техника.

4.5.3 Расчет сил и средств для расчистки завалов и деблокирования пострадавших

Для извлечения пострадавших из–под завалов на ТГПЗ создаются спасательные механизированные группы, а также звенья ручной разборки завалов.

Количество личного состава для комплектования механизированных групп может быть определено по следующей зависимости:

, чел (4.6)

где N_смг - численность личного состава, необходимого для комплектования спасательных механизированных групп;

W - объем завала разрушенных зданий и сооружений (218 м³);

П_з - трудоемкость по разборке завала, чел.ч/м³, принимается равная 1,8 чел.ч/м³;

Т- общее время выполнения спасательных работ в часах (2 ч);

К_з - коэффициент, учитывающий структуры завала (К_з=0,2) ;

К_с - коэффициент, учитывающий снижение производительности в темное время суток, принимается равным 1,5;

К_п - коэффициент, учитывающий погодные условия (К_п=1)

Если известно количество людей, находящихся в завале, то объем завала для извлечения пострадавших можно определить по формуле

, м³, (4.7)

где N_зав - количество людей, находящихся в завале, чел;

h_зав - высота завала, м;

V_зав - объем завала, который необходимо разобрать для извлечения пострадших.

Используя таблицы 3.6 и 4.4, находим объем завала для извлечения пострадавших:

V_зав= 1,25·(3·0,62+9·1,06+3·0,71·+32·1,30)=68,9 м³

Данная зависимость предполагает, что для извлечения одного пострадавшего требуется устроить в завале шахту (колодец) на всю высоту завала и размером в плане 1 х 1 м. Коэффициент 1,25 учитывает увеличение объема разбираемого завала за счет невозможности оборудования шахты указанных размеров (осыпание завала, извлечение крупных обломков, наклона шахты и т.п.

N_смг =0,15 · (68,9· 1,8/2) · 0,2 · 1,5 · 1 = 9 чел

Приведенная зависимость по определению личного состава для комплектования механизированных групп применима при условии, если неизвестно количество людей, находящихся в завале. Поэтому коэффициент 0,15 предполагает (по опыту) долю разбираемого завала от его общего объема.

Для определения количества формируемых спасательных механизированных групп необходимо общую численность личного состава разделить на численность одной группы:

, групп (4.8)

n_смг = 9/23 = 1 группа

Общее количество спасательных звеньев (n_р.з) ручной разборки, при этом составит:

, ед (4.9)

где n - количество смен в сутки при выполнении спасательных работ (1 смена);

к - коэффициент, учитывающий соотношение между механизированными группами и звеньями ручной разборки в зависимости от структуры завала (к=8).

n_р.з = 1·8·1 = 8 ед.

Количество личного состава для укомплектования звеньев ручной разборки (N_рз), в этом случае, определяется как произведение их количества на численность:

(4.10)

N_рз = 7·8 = 56 чел

Для проведения поисково-спасательных при аварии на газофракционирующей установке необходимы 1 группа механизированной разборки завала и 8 групп ручной разборки общей численностью 79 человек, формируемых на основе газоспасательного отряда объекта и аварийно-спасательных формирований АСС г.Туймазы.

4.6 Эвакуация пострадавших и персонала предприятия

Эвакуация - основное мероприятие по защите людей. При возникновении крупномасштабной ЧС на территории Туймазинского газоперерабатывающего завода, при развитии опасной обстановки в зоне аварии особенно важными являются вопросы своевременной эвакуации персонала.

Эвакуация, представляет собой комплекс мероприятий по организованному вывозу всеми видами транспорта персонала предприятия из опасной зоны, в город и в медицинские учреждения. Весь фонд транспортных средств, пригодных к использованию в целях эвакуации пострадавших и всего персонала предприятия, независимо от форм собственности, на основании «Плана взаимодействия служб», привлекается к ведению спасательных работ. Эвакомероприятия осуществляются по решению соответствующего начальника ГО с последующим докладом вышестоящему руководству.

Персонал получивший, травмы различной степени тяжести и нуждающийся в госпитализации, направляют в больницу №1 г.Туймазы, остальные сотрудники эвакуируются по месту жительства.

Пункт погрузки пострадавших для эвакуации организуется на площадке, где останавливаются служебные автобусы. Рабочая смена на момент возникновения аварии, составляет 114 человек, из них 27 человек не подверглись воздействию поражающих факторов и эвакуируются по месту жительства с помощью 2 автомобилей ПАЗ – 3205, имеющихся в автомобильном парке завода, количество мест в каждом равно 21 человек. 57 человек получат травмы различной степени тяжести и подлежат эвакуации в медицинские учреждения при помощи машин скорой помощи ГАЗ-27057 (10 автомобилей) и УАЗ-452А (4 автомобиля) [36].

4.7 Организация пожаротушения

Под организацией тушения пожара понимают комплекс мероприятий, связанных с подготовкой боевых действий пожарных подразделений.

Старшим руководителем тушения пожара является начальник противопожарной службы города, прибывшей на объект. В зависимости от поставленной задачи и сложившейся обстановки старший руководитель тушения пожара ставит задачи подчиненным подразделениям и выделяет им участки работ. Руководят борьбой с пожарами непосредственно на местах командиры противопожарных формирований. В первую очередь локализуют и тушат те очаги пожаров, которые препятствуют успешному проведению спасательных работ и создают угрозу распространения огня. В ходе тушения пожара личный состав формирований должен строго соблюдать правила безопасности, внимательно следить за состоянием строительных конструкций [37].

4.7.1 Особенности тушения открытых технологических установок
