При коротком замыкании на шинах в зоне действия защиты шин по всем линиям ток подтекает к месту короткого замыкания, в реле проходит сумма токов, под действием которой оно срабатывает (рис. 2, а).При внешнем коротком замыкании на одной из линий (рис. 2, б) сумма токов, подтекающих к шинам по двум линиям, равна току, оттекающему от шин по поврежденной линии. Сумма токов равна нулю, и реле не действует. На самом деле при внешнем коротком замыкании в реле проходит ток небаланса, обусловленный разной погрешностью трансформаторов тока, включенных в схему защиты

В отличие от продольной дифференциальной защиты генератора ток небаланса в дифференциальной защите шин определяется не только и не столько различием характеристик трансформаторов тока, но главным образом различием нагрузки на трансформаторы тока поврежденного и неповрежденных присоединений, определенных разными величинами проходящих по ним токов. На трансформаторах тока неповрежденных присоединений, через каждый из которых проходит только часть тока короткого замыкания,

Защита шин генераторного напряжения

На электростанциях и подстанциях с реактированными линиями на шинах 6—10 кВ применяются специальные защиты шин, обеспечивающие быстрое отключение коротких замыканий, возникающих на шинах.
Наиболее просто защита шин осуществляется с помощью неполной дифференциальной защиты, выполненной токовыми реле, включенными на сумму токов всех источников питания. На схеме рис. 3 токовые реле — пусковые органы защиты включены на токи генератора, трансформатора связи с системой и секционного выключателя. Защита обычно выполняется в двухфазном исполнении, так как применяется для защиты шин 6—10 кВ, работающих с изолированной нейтралью.

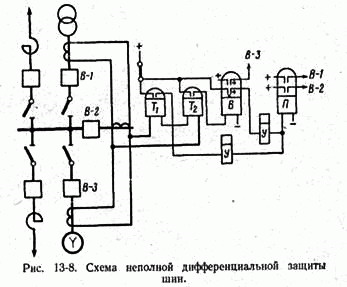

Рис. 3 Схема неполной дифференциальной защиты шин

Неполная дифференциальная защита шин (рис. 3) обычно выполняется двухступенчатой: первая ступень — токовая отсечка, предназначенная для действия при коротких замыканиях на шинах; вторая ступень — максимальная токовая защита, предназначенная резервировать защиты отходящих линий при коротких замыканиях за реакторами.

При коротких замыканиях на соседней секции, в генераторе или трансформаторе защита в действие не приходит, так как в реле при этом будет попадать только ток нагрузки, а ток короткого замыкания будет балансироваться и в реле не попадет.

Первая ступень защиты шип действует без выдержки времени на отключение всех источников питания, за исключением генераторов, отключение которых будет осуществлено их токовыми защитами. Вторая ступень защиты действует с выдержкой времени, отстроенной от максимальной выдержки времени защит отходящих линий, па отключение трансформаторов, секционных и шиносоедннительпых выключателей. Обычно на второй ступени защиты предусматривается также и вторая выдержка времени, с которой она действует на отключение генераторов, подключенных к поврежденной секции шин, если после отключения трансформаторов, секционных и шиносоединительных выключателей короткое замыкание не устранилось. На рис. 3 не показан шиносоединительный выключатель, при наличии которого его цепи должны подключаться к токовым цепям защиты шин. На время опробования резервной системы шин через шиносоединительный выключатель в схеме защиты должно быть предусмотрено устройство, автоматически выводящее при этом действие защиты шин на все присоединения, за исключением шиносоединителыюго выключателя. В случае, если первая ступень неполной дифференциальной защиты шин не обеспечивает необходимой чувствительности при к. з. на шинах, может применяться неполная дифференциальная дистанционная защита шин.

При этом обычно используется схема дистанционной защиты с одним реле сопротивления с переключением в цепях тока и напряжения или только в цепях напряжения. Уставка срабатывания реле сопротивления отстраивается от короткого замыкания за реактором. Пусковые токовые реле защиты используются в качестве второй ступени аналогично схеме, рассмотренной выше. На крупных подстанциях и станциях в ряде случаев недостаточную чувствительность имеет вторая ступень защиты шин, не обеспечивающая резервирование при коротких замыканиях за реакторами па отходящих линиях. Это особенно нежелательно, так как при коротких замыканиях за реакторами до выключателей отводящих линий вторая ступень защиты шин является единственной защитой, действующей при повреждении в этой точке.

5. Схема АВР, назначение, принцип действия

Ни одно устройство или система не обладает абсолютной надежностью, в том числе источники питания. Для повышения надежности питания ответственных потребителей применяется питание от двух и более источников, при этом потеря одного источника питания компенсируется питанием от второго источника. Сети напряжением 110 кВ и выше работают, как правило, с замыканием всех транзитов, так как отключение основных связей может быть покрыто запасом по перегрузочной способности резервных связей. В сетях более низкого напряжения параллельная работа двух источников, как правило, недопустима.

При этом применение АВР имеет некоторые ограничения. Согласно ПУЭ все потребители электрической энергии делятся на три категории:

• I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, опасность для безопасности государства, нарушение сложных технологических процессов и пр.

• II категория — к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому не доотпуску продукции, простою рабочих, механизмов, промышленного транспорта.

• III категория — все остальные потребители электроэнергии.

В основном АВР используется для потребителей первой категории: в коммунально-бытовых, общественных и производственных зданиях. Основная задача АВР это быстрое восстановление и подачи электроэнергии, для этого АВР запускает режим подачи энергии из запасных источников, до момента пока не будет установлена и исправлена причина нарушения подачи на основной линии.

Принцип действия АВР:

В качестве измерительного органа для АВР в высоковольтных сетях служат реле минимального напряжения, подключённые к защищаемым участкам через трансформаторы напряжения. В случае возникновения изменения напряжения на защищаемом участке реле даёт сигнал в схему АВР. При этом автоматическое включение резерва происходит не сразу, должно быть соблюдено несколько правил, например:

 Наличие неисправности на линии которое вызывает короткое замыкание, необходимо устранение причины.

 При контролируемом выключении, в данном случае также недопустимо срабатывание АВР. Также могут быть и другие условия для включения АВР, они необходимы для того чтобы включение было действительно необходимым и не повлекло других более серьезных аварий в электросети.

В случае, когда все заданные параметры соблюдены происходит безопасное включение АВР. При этом АВР самостоятельно запускает проверку всех условий и на основании полученных данных идет дальнейший сигнал.

АВР разделяют на:

• АВР одностороннего действия. В таких схемах присутствует одна рабочая секция питающей сети, и одна резервная.

• АВР двухстороннего действия. В этой схеме любая из двух линий может быть как рабочей, так и резервной.

Как правило на устройство АВР устанавливают дополнительное оборудование:

• световая индикация и звуковая сигнализация;

• приборы учета и распределения электроэнергии;

• приборы контроля нагрузки и параметров электропитания.

Конструкция АВР:

Щит АВР представляет собой сборно-разборную металлоконструкцию. Дверь шкафа закрывается на замок. Аппаратура крепится на монтажных панелях и профилях. В корпусе щита имеются шины нулевая и защитного заземления.

Устройства АВР предусматриваются для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания. Устройства АВР предусматриваются также для автоматического включения резервного оборудования при отключении рабочего оборудования, приводящем к нарушению нормального технологического процесса.

К устройствам АВР предъявляются следующие требования:

1. Схема АВР должна приходить в действие при исчезновении напряжения на шинах потребителя по любой причине, в том числе при аварийном, ошибочном или самопроизвольном отключении выключателей рабочего источника питания, а также при исчезновении напряжения на шинах, от которых осуществляется питание рабочего источника. Включение резервного источника часто допускается также при КЗ на шинах потребителя.

2. Для уменьшения длительность перерыва питания потребителей, включение резервного источника питания должно производиться сразу же после отключения рабочего источника.

3. Действие АВР должно быть однократным.

4. АВР не должно выполняться до отключения выключателя рабочего источника для того, чтобы исключить параллельную работу двух источников и включение резервного источника на неустранившееся КЗ.

5. Должно предусматриваться ускорение защит резервного источника после работы АВР.

Опробование устройств АВР механизмов собственных нужд электростанций должно производиться оперативным персоналом не реже одного раза в шесть месяцев, а устройств АВР вводов питания собственных нужд – не реже одного раза в год. Допуск этого персонала к таким опробованиям оформляется распоряжением технического руководителя предприятия. Опробование выполняется по специальным инструкциям, методикам и программам.
