КОНТРОЛЬНАЯ РАБОТА № 4.
ПО ДИСЦИПЛИНЕ <>
Специальность – 6.070106
ГРУППЫ АВ. – 42з СевНТУ
ЧЕНАКАЛ АНДРЕЙ ВАЛЕРИЕВИЧ
ШИФР 051463
Адрес: г. СИМФЕРОПОЛЬ, ул. КИЕВСКАЯ 137, кв. 64
Тема контрольной работы: <>.
ОГЛАВЛЕНИЕ
1.Характеристика прототипа стр.№ 4.
2.Расчёт барабанного тормозного механизма стр.№ 5.
3. Вывод стр.№6.
4. Список литературы стр.№ 6.

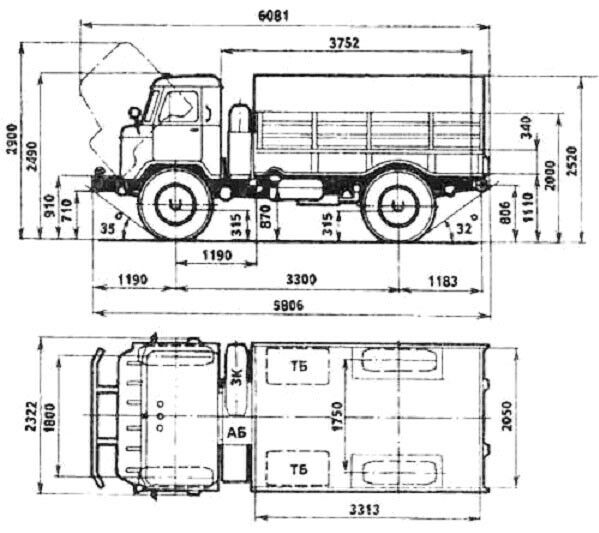

Таблица 2.1 – Характеристика ГАЗ – 66 – 11.
Модель автомобиля | ГАЗ – 66 - 11 |
Год выпуска | 1985 – 1996 гг. |
Размерные параметры, мм | |
Длина | 5805 |
Ширина | 2322 |
Высота | 2520 |
База | 3300 |
Колея, мм | |
Передних колёс | 1800 |
Задних колёс | 1750 |
Весовые характеристики | |
Масса в снаряжённом состоянии, кг | 3640 |
Грузоподъёмность, кг | 2000 |
Полная масса, кг | 5970 |
Нагрузка передней оси, кг | 2715 |
Нагрузка задней оси, кг | 3055 |
Скоростные характеристики | |
Максимальная скорость, км/ч | 90 |
Время разгона до 100 км/ч, сек | нет данных |
Тормозные механизмы | |
Передней оси | Барабанного типа с внутренними колодками. Диаметр 380 мм., ширина накладок 80 мм. |
Задней оси |
Таблица 2.1 – Значения установившегося замедления.
Тип автомобиля | Категория | jуст, м/с2 |
Грузовые | N1 | 5,5 |
Приложение А (справочное)
Классификация ДТС по категориям
Категория | Тип, наименование и полная масса ДТС |
N2 | ДТС с полной массой от 3,5 до 12т |
2.1 Расчёт барабанного тормозного механизма
Расчёт параметров тормозной системы автомобиля выполняется в соответствии с ГОСТ 22895-77*, в котором основным нормативным параметром эффективности тормозной системы является установившееся замедление данного автомобиля jуст, м/с2.
Для расчёта тормозной системы необходимо знать величину среднего замедления jСР, м/с2
где t1 = t2 = 0,2с для гидравлического тормозного привода
Vmax – максимальная скорость данного автомобиля.
t1 + Vmax
2 jуст
jСР = jуст ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ , (2.1)
Vmax
t2 + jуст
0,2 + 26,4
2 5,5
jСР = 5,5 ‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾‾ = 5,39 м/с2
26,4
0,2 + 5,5
-
определим тормозной путь ST, м и время торможения tT, с:
где kT = 0,15
ST = 3,6 kTVmax + 0,5, (2.2)
ST = 3,6 * 0,15 * 26,4 + * 0,5 = 70,488
-
tT =
, (2,3)
tT = = 5,114
-
определим работу сил трения в тормозных механизмах оси WTi:
MaVmax
WTi = 2nT βi , (2.4)
где Ma – полная масса автомобиля, Ма = М0 + Мг, - собственная масса автомобиля, кг., Мг – грузоподъёмность автомобиля, кг.
Vmax – максимальная скорость автомобиля, м/с
-
WTi =
= 6895,35 Дж
-
WTi =
= 12805,65 Дж
βi (β1 и β2) – коэффициенты распределения тормозных сил по осям;
nT – количество тормозных механизмов.
b, h – координаты центра тяжести автомобиля,, мм
(b = L – a, a = G2L/Ga),
h = 0,9 … 1,1 – грузовые автомобили,
L – база автомобиля, мм.
G2 = 0,65 * Ga = 5970 * 9,81 = 3806770,5
а = 38067,7 * 3300 / 58565,7 = 2144,9
β1 = - для передней оси,
β2 = 1 - β1 – для задней оси
β1 = = 0,35
β2 = 1 – 0,35 = 0,65
-
Суммарная площадь тормозных накладок колёсного тормоза определяется из выражения:
АК = , (2.5)
где NTP = 150 Вт/см2 – удельная допустимая мощность трения фрикционного материала.
-
АК =
= 8,9888541
-
АК =
= 16,693586
-
Ширина тормозной накладки определяется следующим образом:
bH = , (2.6)
где rb – радиус тормозного барабана, м;
βΣ = 1800 – 2400 – суммарный угол охвата тормозных колодок.
-
bH =
= 0,0003714
-
bH =
= 0,0006898
ВЫВОД:
В данной контрольной работе я закрепил и расширил теоретические знания, полученные при изучении третьего раздела курса «Автомобили» и приобрёл навыки в расчётах и проектировании тормозных систем автомобилей.
Список литературы:
-
Краткий автомобильный справочник – Москва «Транспорт», 1979.-463с.
-
Техническая эксплуатация автомобилей под редакцией доктора техн. наук, профессора Е.С.Кузнецова . – Москва «Транспорт», 1991.
-
Туренко А.Н. и др. «Функциональный расчёт тормозной системы автомобиля с барабанными тормозами». – К.: УМК ВО, 1990. – 140 с.
