Рис. 12. Укладка плит перекрытия: 1 - плита, 2 - ящик с раствором, 3 - лопата, 4 - ящик с инструментом, 5 - лом

Небольшую рихтовку плиты монтажники делают ломиками до снятия строп. Перемещать плиты в направлении, перпендикулярном стенам, недопустимо. Поэтому, прежде чем опустить плиту на растворную постель, необходимо точно навести ее, чтобы получить опорную площадку требуемой ширины. После укладки каждой плиты проверяют горизонтальность потолка визированием по его плоскости, а при необходимости и правилом. Если обнаружится, что плоскость плиты не совпадает со смежной, ранее уложенной, более чем на 4 мм, плиту поднимают краном, исправляют растворную постель и устанавливают заново. Плиты перекрытий после выверки закрепляют, приваривая монтажные петли к анкерам, заделанным при кладке в стены, смежные плиты скрепляют анкерами за монтажные петли.

Сопряжения перекрытия со стенами заделывают вслед за монтажом перекрытия. В пустотных настилах при опирании их на наружные стены с целью изоляции заполняют пустоты легким бетоном или готовыми бетоннымии пробками на глубину не менее 120 мм. Также заделывают тяжелым бетоном или вкладышами пустоты в плитах, опирающихся на внутренние несущие стены. Это необходимо для предохранения опорных частей плит перекрытий от разрушения под давлением вышележащих конструкции.

Перемычки. Несущие перемычки в кирпичных зданиях, как и прогоны, устанавливают, поднимая за монтажные петли и укладывая на подготовленную растворную постель, а рядовые пермычки укладывают вручную. При монтаже обеспечивают точность уста­новки их по вертикальным отметкам, горизонтальность и размер площади опирания.

Лестничные марши и площадки. Элементы монтируют по мере возведения стен здания. Промежуточную площадку и первый марш устанавливают по ходу кладки внутренних стен лестничной клетки. Вторую (этажную) площадку и второй марш - по окончании кладки этажа.

До монтажа лестничных площадок и маршей проверяют их размеры. Затем размечают места установки площадок, наносят слой раствора и устанавливают площадку.

Положение установленной конструкции проверяют по вертикали и в плане. Для выверки положения лестничных площадок в плане (рис. 13) применяют деревянный шаблон 3, копирующий профиль опорной части лестничного марша.

Рис. 172. Проверка положения лестничной площадки: I - плиты перекрытия, 2-промежуточная площадка, 3 - шаблон, 4- площадка

Сразу же после выверки положения площадки монтируют лестничный марш. Это позволяет отрегулировать взаимное положение лестничного марша и верхней площадки раньше, чем схватится раствор. Лестничный марш стропуют четырехветвевым стропом с двумя укороченными ветвями (рис. 14), которые придают поднимаемому элементу наклон немного больше проектного. При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю. Если посадка марша на опорные площадки будет идти наоборот, то он может сорваться с верхней площадки. При такой посадке марша может произойти также заклинивание его между верхней и нижней площадками.

Рис. 14. Подъем лестничного марша четырехветвевым стропом:

1, 2 - скобы, 3 - ветви стропа, 4 – карабины

Перед установкой марша монтажники устраивают на опорных местах лестничных площадок постель из раствора, набрасывая и разравнивая его кельмами. При установке маршей один монтажник находится на нижней площадке, другой - на вышележащем перекрытии или на подмостях рядом с лестничной клеткой. Принимая марш, монтажник направляет его в лестничную клетку, двигаясь одновременно к верхней площадке. На высоте 30…40 см от места посадки марша оба монтажника прижимают его к стенке, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний. Неточности установки исправляют ломиками, после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементным раствором и устанавливают инвентарные ограждения.

Допускаемые отклонения от проектного положения сборных лестничных маршей и площадок.

Отклонение отметки верха лестничной площадки от проектной …… 5

Отклонение площадок от горизонтал……………………………….. 5

Разность отметок верхней поверхности смежных ступеней …………. 3

Отклонение от горизонтали проступей лестничного марша ……… 5

Лестничные марши без монтажных петель поднимают с применением вилочного захвата.

Последовательность операций монтажа на рис. 15, а…г.

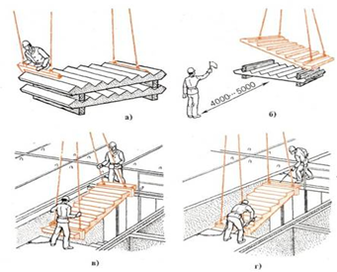

Рис. 15. Монтаж лестничного марша:

a - строповка вилочным захватом, 6 - подъем, в - прием и опускание, г - установка в проектное положение.

Балконные плиты. К монтажу балконных плит приступают по всей длине захватки после укладки перекрытия. Сначала устанавливают маячные плиты по краям захватки"Размечают на перекрытии и фиксируют рисками положение балконной плиты. На последующих этажах положение рисок дополнительно контролируют по балкону нижележащего этажа, пользуясь для этого отвесом. После установки маячных плит натягивают проволочную шнур-причалку по их наружному верхнему ребру на длину всей захватки и по ней устанавливают остальные плиты. Плиты стропуют обычно четырехветвевым стропом. Растворную постель разравнивают кельмой, не доводя на 2…3 см до обреза стены. Балконные плиты укладывают два монтажника, контролируя правильность опускания плиты по рискам и шнуру-причалке. Плита должна быть уложена горизонтально или с небольшим уклоном к свободному концу. Горизонтальность установки плиты проверяют, укладывая правило с уровнем в двух перпендикулярных направлениях. При уклоне в продольном направлении плиту поднимают и опускают заново, заменив растворную постель. Уклон в сторону здания устраняют при установке временных стоек или тяг.

Временные крепления устанавливают сразу после укладки плиты. Для этого стойки ставят на балкон нижележащего этажа и, пользуясь винтовкой распоркой, подпирают ими монтируемую плиту.

На крюке крана плита остается подвешенной, пока небудет установлено временное крепление, выверено положение плиты и приварены к анкерам закладные детали. Балконные плиты крепят, приваривая стальные стержни к монтажным петлям плит перекрытия и балкона.

Монтаж колонн, подкрановых балок, ферм, ригелей, плит покрытий при возведении промышленных зданий. Создание ядра жесткости

Монтаж строительных конструкций - это индустриальный, механизированный комплексный процесс возведения зданий или сооружений из готовых конструкций или их элементов.

1. Монтаж строительных конструкций состоит из подготовительных и основных процессов.

В подготовительные процессы входит:

• Транспортирование;

• Складирование;

• Укрупнительная сборка.

Основные процессы это:

• подготовка к подъему;

• подъем конструкций;

• установка на место;

• выверка;

• временное закрепление;

• замоноличивание стыков и швов;

• антикоррозионная защита отдельных элементов;

• окончательное закрепление конструкций.

2. Монтаж колонн. Монтаж начинают только после проверки отметок и положения в плане опор, опорных и закладных деталей. Монтаж колонн ведут по направлению вдоль пролета здания. При ширине пролета более 18м кран, перемещаясь вдоль одного из рядов колонн, устанавливает этот ряд колонн, монтируя по одной или по две колонны с одной стоянки, возвращается и ведет монтаж колонн другого ряда. Устанавливать колонны второго ряда нецелесообразно, т.к. вызовет задержку монтажа остальных конструкций из-за недостаточной прочности стыков. Кондуктор позволяет автоматизировать процесс выверки колонн и применять принудительную установку ее в проектное положение. Монтаж колонн обычно ведут самоходными стреловыми и башенными кранами. Колонны промышленных зданий монтируют, предварительно раскладывая их у места монтажа, или непосредственно с транспортных средств, которыми их подают в зону действия монтажного крана. С транспортных средств колонны монтируют способом поворота на весу.

3. Монтаж подкрановых балок. Монтаж подкрановых балок: перед монтажом на весу, осматривают состояние конструкций и подготавливают стыки, очищая закладные элементы или выпуски арматуры от пленок ржавчины. Затем проверяют и очищают опорные поверхности на колоннах. Подъем подкрановых балок осуществляется при помощи специальных или универсальных траверс или двухветвевых стропов. Положение подкрановых балок в процессе их установки регулируют с помощью обычного монтажного инструмента, а после их раскладки на опорных консолях, не прибегая к помощи монтажного механизма, с помощью специальных приспособлений. После выверки сваривают закладные детали и производят расстроповку балки. В процессе монтажа подкрановых балок монтажники находятся на подмостях, оборудованных ограждениями. Эти подмости могут быть навесными, переставными или передвижными. На подмости поднимаются по лестницам, навешенным на колонны.

4. Монтаж ферм. Монтаж подстропильных и стропильных ферм производят непосредственно с транспортных средств. При организации монтажа с транспортных средств полностью подготовленные к монтажу конструкции поставляют на сборочную площадку с заводов-изготовителей в точно назначенное время и непосредственно с транспорта подают к месту установки в проектное положение. При этом строго соблюдается комплектная и ритмичная доставка только тех конструкций, которые должны быть смонтированы в данный день, час, минуту. Метод прогрессивен, так как отпадает необходимость в приобъектных складах, создаются благоприятные условия для производства работ в стесненных условиях; организация труда приближается к заводской технологии сборочного процесса, обеспечивающей устойчивость потока в строительстве. Для строповки подстропильных ферм и стропильных ферм используют универсальную траверсу для монтажа балок и ферм. Перед подъемом на них устанавливают струбцины для временного крепления, навешивают страховочный пакет, на стропильные фермы — расчалки. После подъема, установки и выверки первую стропильную ферму раскрепляют расчалками, а последующие крепят специальными распорками.

5. Монтаж ригелей. Ригели каркаса монтируют после закрепления колонн в проектном положении. Ригель стропуют за монтажные петли и подают к месту установки. Конструкции узла сопряжения ригелей с колоннами в каркасных многоэтажных зданиях бывают различные в зависимости от проектного решения. Однако во всех случаях ригели присоединяют к колоннам сваркой закладных частей или замоноличиванием выпусков арматуры из оголовка нижеустановленной колонны и арматурных выпусков ригеля.

Опустив ригель на опорные площадки (консоли) колонны, проверяют соответствие проекту ширины опор, совпадение его рисок с осевыми рисками колонны и прикрепляют ригель электроприхваткой к закладным деталям колонн. Стыки ригелей с другими элементами заделывают после окончательной выверки-каркаса смонтированной ячейки. При выверке конструкций шаблоном или стальной рулеткой контролируют положение ригеля в плане, а при помощи нивелира или водяного уровня, проверяют отметку верха ригеля и его горизонтальность. Монтаж ригелей ведется с инвентарных столиков или подмостей.

6. Монтаж плит покрытия. После выверки и закрепления балок и ферм приступают к монтажу плит покрытия. Для покрытия промышленных зданий применяют железобетонные плиты и плиты из армированных ячеистых бетонов. Плиты покрытия в зависимости от шага ферм имеют длину 6 и 12 м шириной 1,5 и 3 м. Плиты покрытия можно устанавливать по 2 схемам: продольной, когда плиты монтируются краном, перемещающимся вдоль пролета, и поперечной, когда кран движется поперек пролетов. Монтаж плит ведут теми же кранами, которыми монтируют фермы и балки или кранами грузоподъемностью 3 т. В тех случаях, когда грузоподъемность крана на рабочем вылете превышает вес плиты, используют траверсу с гирляндной подвеской двух, трех или четырех плит. Плиты покрытия перед монтажом укладывают в штабеля, располагаемые между колоннами, или подают на транспортных средствах непосредственно под монтаж. Перед подъемом плиты снабжают инвентарным ограждением, которые крепятся к монтажным петлям. У крайних плит это ограждение остается на весь период работ по крыше, у остальных его снимают после установки смежной плиты. Укладку плит ведут от середины пролета к краям. Уложенные плиты приваривают к закладным деталям в балках или фермах. Расстроповку плит можно делать только после того, как их приварят не менее чем в трех углах. Для заделки стыков плит применяют жесткие растворы, приготовленные на быстротвердеющем цементе.

7. Создание ядра жесткости. Монолитное ядро жесткости воспринимает горизонтальные нагрузки, а сборные панельные конструкции воспринимают только вертикальные нагрузки. Бетонирование конструкций начинают с элементов, воспринимающих ветровую нагрузку. С участков лестничной клетки или стен жесткости. При больших нагрузках в стыки колонн, ригелей и плит устанавливают дополнительную арматуру, слой арматуры в набетонку перекрытий. Сборные конструкции в этом случае имеют пазы с выпусками арматуры, которые замоноличивают при заделке стыка. В продольные швы перекрытий укладывают плоские сварные каркасы. Стены жесткости из сборных элементов должны быть соединены с каркасом здания с помощью закладных деталей на сварке, а затем эти узлы бетонируются. Для создания жесткого соединения требуется очень большой объем бетонирования. В том случае, когда стены жесткости служат для восприятия горизонтальных нагрузок их выполняют монолитными от фундамента до верхнего этажа. К колоннам присоединяют на сварке Для бетонирования используют щитовую, а также циклично-переставную опалубку, позволяющую максимально механизировать работы. Опалубку закрепляют между колоннами. Сочетание сборного ж/б каркаса с монолитными ядрами жесткости позволяет возводить здания повышенной этажности до 35-40 этажей. Размеры ядер жесткости унифицированы, что позволило разработать единую систему опалубки и армирования конструкций. Нагрузки на ядро жесткости передают сваркой ригеля. Для бетонирования ядер жесткости используют как скользящую, так и циклично-переставную опалубку.
