Распространённые ошибки при монтаже сборных железобетонных конструкций.

Сборные железобетонные конструкции работают в соответствии с проектом только в том случае, если опираются на опоры определенным образом и закреплены на них неподвижно. Повторяющаяся ошибка при строительстве индивидуального дома — неточность разметки, вследствие чего сборные железобетонные балки используют для перекрытия больших пролетов. В этом случае длина опирания короче необходимой, нагрузка передается на меньшую площадь и возникает опасность того, что балка сломается или "сомнется" опора.

Часто в перекрытие встраивают балки иного типа, чем предусмотрено проектом, это допускается, если их длина соответствует необходимой, а несущая способность выше. Хотя внешне балки выглядят одинаково, их несущая способность может различаться более чем вдвое в зависимости от количества и места расположения арматуры. Установка не по проекту случайной балки с неопределенно малой несущей способностью вызовет ее разрушение уже в процессе строительства перекрытия дома. В подобных случаях перекрытие, возможно, и не обрушится, но прогиб будет больше ожидаемого. Вследствие прогиба по границе соприкосновения балки и элементов перекрытия на нижней части перекрытия возникают трещины и устранить их периодической побелкой невозможно — они появляются вновь и вновь из-за подвижек конструкции под действием переменных нагрузок.

Грубейшая ошибка — укладывание балок в неправильном положении — на боку или в перевернутом виде. Несущая способность железобетонных балок в отличие от деревянных соответствует проектной только в определенном положении; если их перевернуть, то они разрушатся, поскольку были спроектированы и армированы только для данного положения. Все изменения первоначального проекта требуют дополнительного расчета, так как возможны обрушения перекрытий, например, если соединить короткие балки простой сваркой концов арматуры и заполнить стык бетоном, то перекрытие обвалится еще во время строительства. Подобного рода наращивание конструкций надежно выполнить невозможно. Не рекомендуется работать с арматурой, у которой при сварке резко снижается несущая способность. Дополнительное бетонирование не обеспечивает надлежащее качество соединения, поскольку в месте сварки бетон под действием высокой температуры теряет свою прочность. Переделки сборных железобетонных балок на строительной площадке недопустимы; не разрешается их удлинять, укорачивать, встраивать в перевернутом виде или на боку. Сборные железобетонные балки опираются на несущие стены или на другие конструкции, концы их фиксируют поясом жесткости, чтобы предупредить смещения. Железобетонный пояс жесткости представляет собой монолитную бетонную балку, которая идет по верху несущих стен и обеспечивает горизонтальную жесткость здания. Перед изготовлением пояса жесткости укладывают железобетонные балки или панели перекрытия. Следует учитывать, что в районах с холодным климатом пояс жесткости может вызвать промерзание стен в зоне перекрытия. Нередко допускают такую ошибку — дойдя до верха стены, до поверхности, где начинается пояс жесткости, укладывают балки и элементы перекрытия, но не имеют уже возможности протянуть арматуру в нижней части пояса жесткости под уложенными балками (или сквозь них). Эту ошибку можно предупредить. Простейшим решением является устройство опорного прогона вдоль стены, который поддерживает перекрытие, пока не забетонируют пояс жесткости. Часто с помощью опорного прогона приподнимают балки перекрытия и под ними проводят продольную арматуру и бетонируют пояс жесткости.

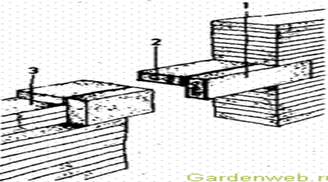

Рис. 16. Неправильная укладка сборной железобетонной перемычки; 1 — правильно уложенная железобетонная перемычка, 2 — уложенная плашмя перемычка, 3 — стена

Возводя перекрытия из сборных панелей, перед бетонированием увлажняют опалубку. При этом много воды попадает во внутренние полости панелей.

Рис. 17. Укладка сборных железобетонных балок с помощью опорного прогона; 1 — сборная железобетонная балка, 2 — стойка, 3 — прогон, 4 — опалубка, 5 — железобетонный пояс жесткости, 6 — стенка в полкирпича

Если вода оттуда не вытечет до бетонирования, то под действием мороза зимой перекрытие растрескается, а его несущая способность снизится. Кроме того, весной влага выступает через трещины из перекрытия и разрушает побелку. Описанное явление происходит и при применении корытообразных элементов перекрытия, накапливающих дождевую воду, которая либо замерзает зимой, либо постоянно увлажняет конструкцию. Решением может стать просверливание отверстий в самой нижней точке для стока скапливающейся воды.

Рис. 18. Замерзание воды во внутренних полостях плиты перекрытия; 1 — образование льда, 2 — трещины, 3 — железобетонный пояс жесткости, 4 — стенка в полкирпича, 5 — бетонная стяжка; 6 — покрытие пола

Очень часто при заполнении перекрытия элементами не наносят необходимого слоя раствора, обеспечивающего подвижность элементов, которые в готовом перекрытии смещаются и на штукатурке появляются трещины.

Иногда применяют неправильную технологию укладки предварительно напряженных балок с заполнением элементами в виде пустотелых вкладышей. Не учитывают, а часто и не знают о том, что перекрытие выдерживает проектную нагрузку только в том случае, если швы между балками и элементами перекрытия заделаны бетонной смесью. Этот бетон учитывают при расчете несущей способности, но если его просто уложить и оставить без ухода, то он "перегорит", и перекрытие не достигнет проектной мощности.

Список используемой литературы

1. http://tvzis.ru/gl12

2. http://produces.ru/montazh-sbornyx-zhelezobetonnyx-elementov-kirpichnyx-zdanij.html

3. "Технология возведения зданий и сооружений" О.М. Тереньтьев.

4. http://ru.wikipedia.org/wiki/Железобетон

5. http://www.bibliotekar.ru/spravochnik-64/
