КОНТРОЛЬНАЯ РАБОТА
Технология строительного производства
На тему: Сооружения строений из объемных элементов
Мерзликин Денис Володимирович
Днепропетровск – 2008
Вступление
Строительные технологии формируются за результатами прикладных исследований, которые изучают методы эффективного применения, прежде всего физических и химических процессов или явлений.
Технология строительного производства базируется на комплексе научных дисциплин, которые изучают архитектуру, строительные материалы, конструкции, машины (технику), строительную механику, экономику строительства, инженерную геодезию, геологию и др.
СТРОИТЕЛЬСТВО – это отрасль материального производства, которая охватывает новое строительство, реконструкцию, ремонт и реставрацию домов и сооружений.
Строительная отрасль объединяет подрядные, проектные, инженерно-поисковые и научно- исследовательские организации. Основу отрасли составляют строительно-монтажные организации и обслуживающие их транспортные и промышленные предприятия. Основной задачей строительной отрасли есть создание строительной продукции и обеспечение высокой эффективности строительного производства.
Исходные данные для проектирования
ВАРИАНТ № 4
Длина здания составляет: 24 метра
Ширина: 12 метров
Количество этажей: 4

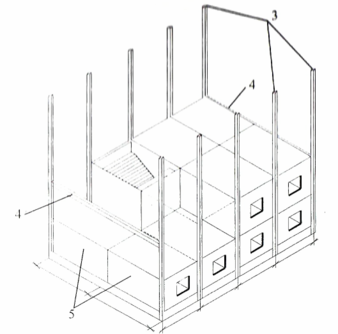

Рис .1
Таблица 1.
Характеристика сборных железобетонных изделий для зданий из объемных блоков
| №п/п | Наименование конструкции | Марка | Геометрические размеры, м. | Масса, Т. | |||
| Длина | ширина | высота | |||||
| 1 | Фундаменты | Ф-1 | 1,2 | 1,4 | 0,9 | 3,5 | |
| 2 | Колонны торцевые | КТ-1 | 5,093 | 0,3 | 0,3 | 1,16 | |
| 3 | Колонны рядовые | КР-1 | 5,093 | 0,3 | 0,3 | 1,18 | |
| 4 | Ригели | Р-1 | 11,66 | 0,4 | 0,45 | 3,93 | |
| 5 | Объёмные блоки торцевые | БТ-1 | 6,0 | 3,3 | 2,8 | 14,0 | |
| 6 | Объёмные блоки рядовые | БР-1 | 6,0 | 3,3 | 2,8 | 12,0 | |
| 7 | Объёмные блоки лестничные | БЛ-1 | 6,0 | 3,3 | 2,8 | 16,0 | |
Средняя норма рабочего времени на 1 работника на 2001 г. (по данным Минтруда, приложение к письму №13-4796 от 20.11.2000 г.) составляет 166,83 часа
Заработная плата в строительстве на 1 работника в эквиваленте полной занятости в Днепропетровской области за май 2001 г. (по данным областного статуправления) составляет
375,75 грн.
375,75 = 2,25 –стоимость одного человеко-часа
166,83
Спецификация монтажных элементов
На базе исходных данных, каталогов типовых элементов и конструкций определяем массу, габаритные размеры монтируемых элементов и конструкций, а также их количество.
Таблица 2.
| № п/п | Наименование элементов и конструкций | Эскиз и основные размеры элементов | Марка Эл-нта | Количество Эл-тов, шт. | Масса,т. | |
| Одного Эл-нта. | Всех | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Фундамент |
| Ф-1 | 15 | 3,5 | 52,5 |
| 2 | Колонны торцевые |
| КТ-1 | 10 | 1,16 | 11,6 |
| 3 | Колонны рядовые |
| КР-1 | 5 | 1,18 | 5,9 |
| 4 | Ригели |
| Р-1 | 5 | 3,93 | 19,65 |
| 5 | Объёмные блоки торцевые |
| БТ-1 | 56 | 14,0 | 784 |
| 6 | Объёмные блоки рядовые | БР-1 | - | 12,0 | - | |
| 7 | Объёмные блоки лестничные |
| БЛ-1 | 4 | 16,0 | 64 |
| 8 | Итого: | 95 | - | 926,0616 | ||
Калькуляция трудовых затрат и заработной платы монтажников
| № п/п | наименование строительных процессов | Ед. Изм. | Кол-во | нормативы | трудоёмкость | Ср. разряд рабочих | Стоимость ч-час. Ср. | Зарплата Рабочих и машиниста за установку всех элементов Грв. | |||||||
| ЕНир | Нвр ч-час | Нвр м-см | Ч-дн | М-см | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||||
| 1 | Монтаж железобетонных фундаментов массой 3,5т. | 1эл | 15 | Е4-1-1 | 1,6 | 0,53 | 3 | 1 | 3 | 2,94701175 | 377,22 | ||||
| 2 | Монтаж железобетонных Колонн торцевых массой 1,16т. | 1эл | 10 | Е4-1-4 | 3,1 | 0,61 | 3,85 | 0,76 | 4 | 3,00815325 | 665,64 | ||||
| 3 | Монтаж железобетонных Колонн рядовых массой 1,18 | 1эл | 5 | Е4-1-4 | 3,1 | 0,61 | 1,9375 | 0,38125 | 4 | 3,00815325 | 334,81 | ||||
| 4 | Монтаж ригелей массой 3,93 | 1эл | 5 | Е4-1-6 | 2,4 | 0,48 | 1,5 | 0-3 | 4 | 3,00815325 | 259,90 | ||||
| 5 | Монтаж объёмных блоков торцевых | 1 блок | 56 | Е4-1-13 | 5,3 | 1,06 | 37,1 | 7,42 | 4 | 3,00815325 | 6428,30 | ||||
| 6 | Монтаж объёмных блоков рядовых | 1 Блок | - | Е4-1-13 | - | - | - | - | - | - | - | ||||
| 7 | Монтаж объёмных блоков лестничных | блок | 4 | Е4-1-13 | 6,3 | 1,26 | 3,15 | 0,63 | 4 | 3,00815325 | 545,80 | ||||
| Итого: | 95 | 50,5375 | 10,49125 | 8611,37 | |||||||||||
Монтаж железобетонных фундаментов массой 3,5т.
Расчёт трудозатрат на монтаж железобетонных фундаментов массой 3,5т.
Монтажники:
Норма времени Нвр. Для фундамента массой 3,5 тони составляет 1,6
