При малых углах соударения частиц с поверхностью теория хорошо согласуется с экспериментальными данными; при этом отсутствует износ материала при углах соударения, близких к 90º.

Согласно другой модели процесса эрозии пластичных материалом, полученной на основе теории внедрения и уравнения энергетического баланса, предложенной Шелдоном и Канером

где к - коэффициент; d, ρ- диаметр(мм) и плотность частицы(кг/м³); v₀ -скорость удара частицы м/c; Н — твердость материала но Виккерсу.

Результаты расчетов, выполненные по этой формуле, отличаются от результатов, полученных но формуле Финни.

При струйной гидроабразивной обработке наличие жидкой фазы значительно изменяет характер протекания процесса взаимодействии абразивных частиц с поверхностью. Струйную ГАО можно рассматривать как эрозионно-коррозионный процесс, причем разрушающее действие жидкости объясняется проявлением эффекта Ребиндера . Отсутствие информации об основных параметрах ударного воздействия гидроабразивной струи на обрабатываемую поверхность, большинство из которых взаимосвязаны и их трудно контролировать и измерить, препятствует созданию математической модели струйной ГAО. С. П. Козыревым сделана попытка теоретически описать процесс удаления металла под действием гидроабразивной струи. Рассматривая работу абразивной частицы при ее динамическом вдавливании в поверхность под прямым углом и силы гидродинамического сопротивления, он получил формулу для определения весового съема металла

где к — постоянный коэффициент; а — коэффициент, учитывающий межзерновое пространство;γ₁ γ₂ — удельный вес абразивного материала и металла соответственно; V-объем струи воды, по которому ударяет образец; — содержание абразивных частиц в воде в процентах к объему; N — число ударов частиц по образцу; v₁, k₁ -скорость абразивной частицы и коэффициент восстановления ее скорости; H_M -динамическая твердость металла но Моосу.

Результаты расчетов, выполненных по этой формуле, достаточно хорошо совпадают с экспериментальными данными. Однако эта формула не учитывает влияния па массовый съем металла таких параметров, как размеры абразивных частиц, углы атаки частиц, давление воздуха, длина струи и другие.

А.Е. Проволоцкий предположил, что характер разрушения поверхности гидроабразивной струей напоминает схему резания внедряющимся клином, а процесс удаления может быть описан согласно следующим дифференциальным уравнением:

Откуда

где х — текущий линейный съем металла за время t мм; Q — общий линейный припуск мм; к — коэффициент разрушения металла; β— коэффициент убывания абразивной способности определенного объема суспензии.

Последнее уравнение, хотя и согласуется с экспериментальными данными, также не учитывает большинства параметров струйной гидроабразивной обработки.

Рассмотренный выше механизм удаления пластичного материала под воздействием потока абразивных частиц позволяет качественно оценить процесс струйной гидроабразивной обработки деталей и теоретически исследовать его.

3. ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТОДА СТРУЙНОЙ ГИДРОАБРАЗИВНОЙ ОБРАБОТКИ

При производстве современных авиационных ГТД наиболее сложными в изготовлении, дорогостоящими и трудоемкими являются лопатки компрессора и турбины. Объясняется это тем, что они изготавливаются из труднообрабатываемых материалов, имеют сложную конструктивную форму, малую жесткость, повышенные требования к точности изготовления, шероховатости и физико-химическому состоянию поверхностного слоя. Лопатки, как правило, определяют ресурс и надежность работы двигателя. В технологических процессах изготовления и ремонта лопаток ГТД для обеспечения заданных показателей состояния поверхностного слоя профиля пера применяют отделочные операции, которые обычно сводятся к слесарно-полировальным операциям. Сложный профиль пера лопаток затрудняет применение традиционных высокопроизводительных методов обработки, и большинство операций но доводке профиля выполняется вручную, что приводит к большой трудоемкости обработки и не обеспечивает стабильности получения заданных параметров поверхностного слоя.

Проблема снижения трудоемкости и повышения качества изготовления и ремонта лопаток ГТД является весьма актуальной и может быть решена путем применения высокопроизводительных методов обработки, основанных на воздействии на поверхность свободных абразивных частиц. Одним из таких методов является струйная гидроабразивная обработка. Повышенный интерес к струйной ГАО объясняется широкими технологическими возможностями этого метода при обработке поверхностей сложного контура, а также его достоинствами, среди которых можно выделить: возможность обработки любого материала независимо от его физико-химических свойств; простоту регулирования степени воздействия на обрабатываемую поверхность; стабильность процесса обработки; высокое качество поверхностного слоя после обработки (отсутствие прижогов, подповерхностных трещин и т. п.); возможность механизации и автоматизации; относительно малую стоимость оборудования и т. д. Анализ технологических процессов изготовления и ремонта лопаток ГТД показывает, что применение струйной гидроабразивной обработки позволяет решить многие проблемы, связанные с обработкой профиля пера и трактовых поверхностей.

Ремонт лопаток газотурбинных двигателей является сложным и трудоемким процессом, представляющим собой последовательность технологических операций, направленных на восстановление утраченных в процессе эксплуатации первоначальных прочностных свойств лопаток. Ремонту могут подвергаться и лопатки, не работавшие на двигателе, если в процессе их изготовления обнаружены устранимые дефекты. Допустимые нормы износа (дефектов) лопаток, подлежащих ремонту, устанавливаются конструкторской документацией на ремонт.

В общем случае дефекты лопаток турбины и компрессора, устраняемые в процессе ремонта, могут быть систематизированы следующим образом: нагар, налет алюминия, графита на трактовых поверхностях пера и бандажных полок; нарушение теплозащитных и антикоррозионных покрытий; дефекты основного материала лопаток в виде потемнения и окисления, а также механические повреждения в виде изъязвлений, забоин, царапин и т. п.

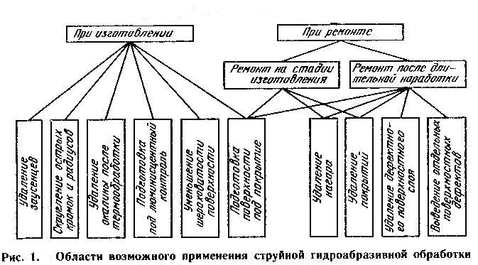

Области возможного применения струйной ГАО при изготовлении и ремонте лопаток компрессора и турбины авиационных двигателей показаны на рис. 1. Кроме обработки лопаток струйная ГАО может успешно применяться при обработке сложных поверхностей таких деталей, как диски турбины и компрессора, зубчатые колеса, крыльчатки и др. Целесообразно струйную ГАО применять и для окончательной обработки канавок режущих инструментов (сверл, зенкеров и др.), полостей матриц и т. п.

4. СРОК СЛУЖБЫ СУСПЕНЗИИ И РЕГЕНЕРАЦИЯ АБРАЗИВНОГО МАТЕРИАЛА

Абразивные частицы в процессе ударного взаимодействия с обрабатываемой поверхностью изнашиваются, их рабочие грани скругляются, что приводит с течением времени к снижению общей абразивной способности. Хотя разрушение абразивных частиц при струйной ГАО протекает в десятки раз медленнее, чем при пескоструйной обработке, что объясняется демпфирующим действием рабочей жидкости, срок службы суспензии имеет определенные пределы. При непрерывной обработке в зависимости от вида абразивного материала, схемы установки струйной ГАО и конфигурации обрабатываемых деталей срок службы суспензии составляет от 40 до 70 часов. Суспензию эксплуатируют до тех нор, пока в отстоявшейся пробе разрушенные абразивные частицы не превысят 10 % общего объема суспензии, в противном случае суспензию заменяют.

Для нормального протекания процесса струйной ГАО суспензия в баке установки должна быть однородной, что обеспечивается постоянным барботированием осевших на дно бака абразивных частиц.

Во избежание возврата в суспензию тех абразивных частиц, которые в результате многократных ударов но обрабатываемой поверхности разрушились и изменили свои размеры, в некоторых установках имеются расширители и эксгаустеры. В расширителях струя, отраженная от обрабатываемой поверхности, теряет скорость, и раздробленные абразивные частицы вместе с воздухом, насыщенным парами рабочей жидкости, отсасываются в фильтр. Периодически фильтр очищают и абразивные частицы сортируют для повторного использовании.

При струнной ГАО абразивные частицы в суспензии должны быть одинаковыми, чтобы устранять следы предшествующей обработки поверхности и создавать новую однородную микрогеометрию поверхности. Только при особых вилах струйной ГАО суспензию составляют из абразивных частиц разной зернистости. Если раздробленные частицы абразивного материала длительное время не удалять из суспензии, то эффективность струйной ГАО снизится.

Устройства для сортировки отработавшего абразивного материала применяют лишь в крупных установках для струйной ГАО или в цехах, где работает несколько установок и где применяются дорогие сорта абразивных материалов.

5. ПРОИЗВОДИТЕЛЬНОСТЬ ПРОЦЕССА СТРУЙНОЙ ГИДРОАБРАЗИВНОЙ ОБРАБОТКИ

Одним из основных показателей, характеризующих эффективность любого способа обработки, является его производительность. При струйной ГАО производительность определяется временем, необходимым для удаления припуска заданной величины с обрабатываемой поверхности, или временем, в течение которого достигается требуемое состояние поверхностного слоя. Для количественной оценки производительности струйной ГАО служит величина массового съема материала в единицу времени.

Известно, что на производительность струйной ГАО основное влияние оказывают такие параметры, как время обработки, размер абразивных частиц, концентрация абразивных частиц в суспензии, давление эжектирующего воздуха, угол атаки частиц, длина струи, марка абразивного материала.

Абразивные частицы при столкновении с обрабатываемой поверхностью внедряются в нес и проходят некоторое расстояние, вызывая разрушение материала. В соответствующей литературе при объяснении износа поверхностей абразивными частицами в зависимости от физико-механических свойств абразивного и обрабатываемого материалов, формы абразивных частиц, отношения глубины их внедрения к радиусу скругления вершин зерен, усилия разрушении и т. п. выделяются три вида износа материала :

1) упругое внедрение: в этом случае h/r<0,01 (где h — глубина внедрения мм, r - радиус скругления вершин зерен мм) и разрушение материала происходит в результате фрикционно-контактной усталости, близкой но природе к обычной усталости материалов;

2) полидеформационное разрушение (пластический контакт): h/r= =0,01...0,5;

3) микрорезание (хрупкое и вязкое разрушение): этот вид разрушения наблюдается при больших углах резания и отношениях h/r >0,5. Так как абразивные частицы имеют неправильную форму и в момент удара могут быть как угодно ориентированы в пространстве, деформационные процессы, происходящие в зоне контакта, не будут постоянными даже при постоянстве таких параметров, как угол атаки, скорость и масса абразивных частиц.

Обычно макрорельеф абразивной частицы представляет собой совокупность выступов (вершин) и впадин, причем радиус скругления вершин и угол при вершинах зависят от размеров частицы. Исследования отпечатков, оставленных на поверхности частицами, показали, что при малых скоростях движения частиц деформирование материала производится в основном вершинами зерен. С увеличением скорости движения размеры лунок определяются характерным размером (диаметром) частицы.

Движение частицы по поверхности сопровождается изменением условного переднего угла от 90 (начало внедрения) до 0 (внедрение на глубину, равную радиусу), причем этот угол отрицателен. Так как деформирующая часть абразивной частицы является сферической поверхностью, то можно считать, что в момент удара условные передний и задний углы, а также угол резания не будут зависеть от угла наклона оси симметрии частицы относительно поверхности.
