Где линейный съем материала с обрабатываемой поверхности, G- массовый съем материала, г/с: F — площадь обрабатываемой поверхности, мм²; р_м — плотность обрабатываемого материала, г/см³; Т - время обработки, с.

Полученные экспериментально зависимости (3.50), (3.51), (3.52) шероховатости поверхности от основных технологических параметров обработки позволяют прогнозировать результаты струйной ГАО, а также решать задачу выбора технологических параметров, обеспечивающих максимальную производительность обработки при заданной шероховатости.

Напряженное состояние поверхностного слоя при струйной ГАО прежде всего зависит от размеров (массы), скорости (определяется давлением воздуха на входе в активное сопло) и угла атаки абразивных частиц Для выяснения степени влияния каждого из этих параметров на остаточные напряжения и наклеп были проведены эксперименты на образцах из ВТ9, ЭИ961 и ЖС6Ф при следующих технологических параметрах струйной ГАО: абразивный материал — электрокорунд 24А зернистости 10, М63. М40, М20; К=20 %; po*=0,1...0.4 МПа; а=15...90"; L=100 мм: T=4 мин. Исследования остаточных напряжений проводились на образцах с размерами 3,8X10X100 мм, для определения наклепа использовались образцы с размерами 3.8Х 10X30 мм. Для снятия начальных макро-напряжений и наклепа все образцы подвергались вакуумному отжигу. Поcледовательность выполнения работ при подготовке и проведении струнной ГАО была такой же, как и при исследовании производительности обработки.

Остаточные напряжения определялись путем измерения деформации образца при непрерывном травлении с последующим расчетом по фор муле И. П. Давиденкова ,

Глубина и степень наклепа после струйной ГАО определялись путем измерении микротвердости поверхности косых срезов образцов на приборе ПМТ-3 при нагрузках 0,245...0,98 Н. Косые срезы были получены притиркой образцов абразивными пастами на специальном приспособлении, угол среза равен 1°.

При струйной ГАО абразивные частицы взаимодействуют с обрабатываемой поверхностью в среде жидкости, которая, обтекая абразивные частицы, проникает непосредственно в зону контакта. Температурные структурные изменения материала в поверхностном слое при таких условиях происходить не могут. Поэтому возникновение остаточных напряжений обусловлено деформационными процессами, происходящими при многократных ударных воздействиях абразивных частиц на обрабатываемую поверхность. Характер деформирования поверхности абразивными частицами зависит прежде всего от их скорости, массы (размеров) и угла атаки.

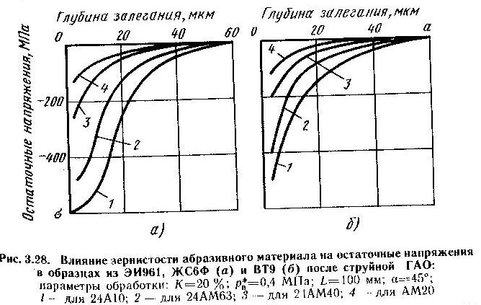

В результате экспериментальных исследований было установлено, что при любых сочетаниях варьируемых технологических параметров в поверхностном слое формируются остаточные напряжении сжатия без подслойного максимума. Общая глубина распространения остаточных напряжений не превышает 50...60 мкм. На рис. 3.28 приведены эпюры остаточных напряжений, полученные при обработке образцов абразивными материалами различной зернистости. С увеличением размеров абразивных частиц величина и глубина залегании напряжений увеличиваются. Максимум напряжений находится на поверхности, причем наблюдается резкое снижение этих напряжений в слое толщиной 5... 15 мкм. Характер распространения остаточных напряжений при обработке различных материалов не изменяется. В то же время уровень напряжении у титанового сплава ВТО несколько ниже, чем у сплавов ЖС6Ф и ЭИ961.

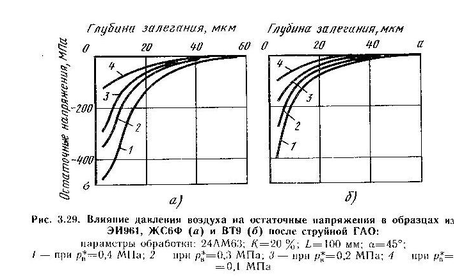

С увеличением давления воздуха на входе в активное сопло величина и глубина залегания остаточных напряжений увеличиваются (рис. 3.29) независимо от обрабатываемого материала и зернистости абразивного материала.

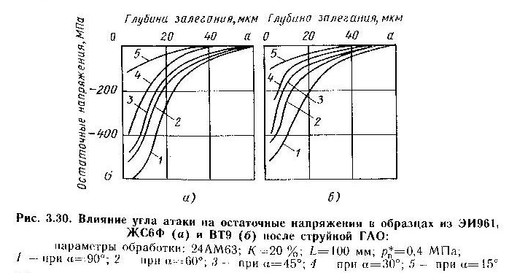

На рис 3.30 приведены эпюры остаточных напряжений при обработке на различных углах атаки. Максимальный уровень напряжений имеет место при а=90^и; Это объясняется тем, что па углах, близких к 90º, практически вся энергия абразивных частиц расходуется на удар с поверхность. С уменьшением а нормальная составляющая скорости движения уменьшается, что приводит к снижению величины и глубины за легация напряжений, причем наиболее сильное снижение происходит к диапазоне изменения угла атаки от 90º до 60...70° (примерно в 1,7. .2,0 раза).

Определение глубины и степени наклепа проводилось на образцах, прошедших обработку при тех же технологических параметрах, что и образцы для исследования остаточных напряжений. Результаты измерения

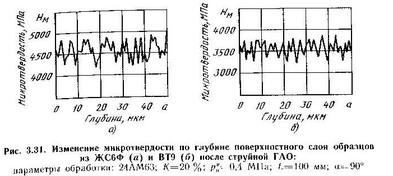

микротвердости на поверхности косых срезов показали, что при обработке абразивными материалами зернистости М63 и менее микротвердость но глубине поверхностного слоя практически не изменяется (рис. 3.31). При использовании абразивных материалов зернистости 10 увеличивается микротвердость на 4...6 % только при рв*=0,4 МПа и а=90", причем глубина упрочненного слоя не превышает 5...7 мкм.

Наличие значительных остаточных напряжений сжатия при малой степени деформационного упрочнения обуславливает повышенную стойкость поверхностного слоя деталей к образованию микротрещин в условиях повышенных температур и знакопеременных нагрузок.

7. СХЕМЫ И КОНСТРУКЦИИ СТРУЙНЫХ АППАРАТОВ

7.1 КЛАССИФИКАЦИЯ И ТРЕБОВАНИЯ К СТРУЙНЫМ АППАРАТАМ

Производительность и качество струйной ГАО зависят от энергетических возможностей гидроабразивной струи, формируемой струйным аппаратом. Основными требованиями, предъявляемыми к струйным аппаратам, являются: обеспечение максимальной скорости струи при минимальном расходе энергоносителя и максимальном расходе гидроабразивной суспензии; обеспечение равномерного распределения абразивных частиц по сечению струи. Первое требование определяет производительность, а второе - качество обработки.

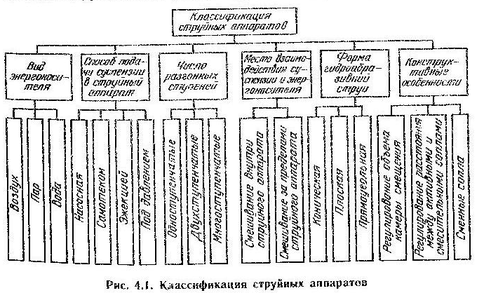

Число возможных схем, а также разработанных конструкций струйных аппаратов достаточно велико. Па рис, 4.1 приведена классификация струйных аппаратов, разработанная в результате анализа опубликованных работ. В настоящее время при струйной ГАО наибольшее применение находят аппараты с принудительной насосной подачей суспензии в камеру смешения и последующим ее разгоном сжатым воздухом. Такие аппараты стабильно работают в широком диапазоне изменения давления воздуха и расхода суспензии, обеспечивая достаточно высокую производительность и качество обработки. Совершенствование струйных аппаратов ведется по нескольким направлениям: увеличение скорости гидроабразивной струи; формирование струй различной формы; уменьшение износа сопел. Эффективность работы струйного аппарата определяется его геометрическими параметрами, основными из которых являются: размеры и отношение площадей активною и смесительного сопел; расстояние между активным и смесительным соплами; длина сопел; угол сходимости смесительного сопла; размеры камеры смешения и т. д.

Скорость истечения гидроабразивной струи зависит от размеров и от. ношения площадей проходных сечений сопел По данным Ш. М. Билика максимальная производительность обработки наблюдается при диаметра, активного и смесительного сопел, равных 8 мм для абразивных материи лов зернистости 12...60 и 10 мм для М40 и меньше.

Разгон гидроабразивной суспензии осуществляется в смесительном сопле струйного аппарата. Длина сопла должна выбираться таким образом, чтобы обеспечить минимальные потери энергии при разгоне, равномерное поле скоростей па выходе из сопла и заданный угол распыла струи. В литературе рекомендуется выбирать длину смесительного сопла из соотношения l_с=(6...10)d_c где d_c— диаметр сопла, мм. В cмесительных соплах струйных аппаратов для струйной ГАО происходит движение трехфазной смеси, поэтому это соотношение, полученное для одно- и двухфазных потоков, требует экспериментальной проверки. Практически во всех конструкциях струйных аппаратов предусмотрено регулирование расстояния между выходным торцем активною сопла и входным торцем смесительного сопла, что объясняется отсутствием надежных рекомендаций по выбору этого параметра.

Производительность и качество струйной ГАО могут быть повышены за счет применения струйных аппаратов, формирующих плоскую гидроабразивную струю. Щелевые смесительные сопла, применяемые в этих аппаратах, обеспечивают но сравнению с круглыми более равномерный съем материала и наиболее эффективны при обработке сложнопрофильных поверхностей.

Внутренняя поверхность смесительного сопла при работе струйного аппарата подвергается интенсивному абразивному воздействию. Поэтому материалы, из которых изготавливаются сопла, должны иметь повышенную износостойкость. В настоящее время для изготовления сопел струйных аппаратов широко используются твердые сплавы и металлокерамика. Стойкость таких сопел составляет около 100 часов. В несколько раз большую стойкость имеют сопла из карбида вольфрама и карбида бора, однако их стоимость весьма высока. Уменьшить стоимость сопел можно за счет применения для их изготовления обычных конструкционных материалов с последующим нанесением на внутреннюю поверхность защитного износостойкого покрытия.

Технология изготовления сопел струйного аппарата должна обеспечивать минимальную шероховатость внутренней поверхности и правильную геометрическую форму проходных сечений. При сборке струйного аппарата должна быть обеспечена соосность активного и смесительного сопел, что позволяет уменьшить потери энергии при разгоне суспензии и повысить стойкость сопел за счет исключения одностороннего износа.

7.2 КОНСТРУКЦИИ СТРУЙНЫХ АППАРАТОВ

7.2.1 Струйные аппараты, формирующие струи круглого сечения

В настоящее время разработано и используется на производстве достаточно большое количество струнных аппаратов, формирующих гидроабразивную струю круглого сечения. Ниже рассмотрены наиболее часто применяемые конструкции.

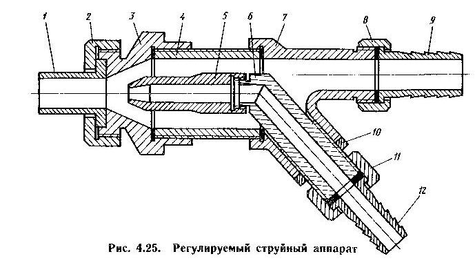

На рис. 4.25 представлена конструкция струйного аппарата, позволяющая изменять его геометрические параметры. На корпус 4, представляющий собой втулку с наружной резьбой, навертываются передний ,3 и задний 7 корпусы. На переднем корпусе 3 гайкой 2 крепится смесительное сопло 1. В задний корпус 7 ввернута трубка 6, на конец которой навертывается активное сопло 5. Трубка в корпусе 7 крепится гайкой 10. На нижнем конце трубки с помощью накидной ганки 11 крепится штуцер 12. По этому штуцеру к струйному аппарату подводится сжатый воздух. К корпусу 7 накидной гайкой 8 присоединяется штуцер 9 для подвода суспензии.

Сменные активные сопла 5 имеют диаметры выходных сечений 4...14 мм, длину в пределах 52…64 мм, что позволяет регулировать расстояние между активным и смесительным соплами. Смена активного и смесительного сопел и расстояния между ними осуществляется с малой затратой времени.

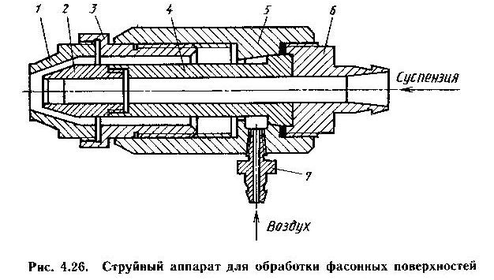

Для обработки фасонных и плоских поверхностей применяют струйный аппарат, конструкция которого представлена на рис. 4.26. Аппарат состоит из корпуса 5, в который вставлен ствол 4 со сменным активным соплом 2. В корпус с передней стороны ввернут стакан 3 со сменным смесительным соплом / С другой стороны корпуса через штуцер в в аппарат подается суспензия, а через штуцер 7 - сжатый воздух. Сжатый воздух, проходя между конусами активного и смесительного сопел, эжектирует суспензию и выбрасывает ее на обрабатываемую поверхность.

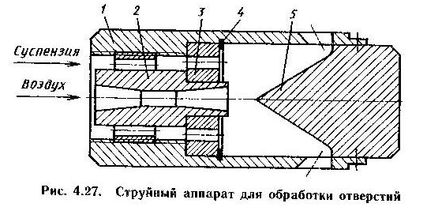

Схема струйного аппарата для обработки отверстий показана на рис. 4.27. Он состоит из корпуса 1, направляющего наконечника 5, активного сопла 2 и втулки 3. Разрезная шайба 4 фиксирует положение втулки 3, через отверстии в которой в смесительную камеру поступает суспензия. Последняя увлекается сжатым воздухом и направляется через выходные отверстия в корпусе на обрабатываемую поверхность. Направление струи осуществляется профилем канала наконечника. При эксплуатации таких струйных аппаратов быстро изнашиваются и требуют частой замены наконечники 5 и корпусы 1.
