Содержание

Введение

Глава 1. Общее понятие о мясорубке как о технической системе

1.1 Конструктивная схема (эскиз) технической системы. Описания,назначение

1.2 Разделение мясорубки как технической системы

1.3 Описания функций выполняемых каждым элементом, составление таблицы функций

1.4. Функциональная структура мясорубки

Глава 2. Совершенствование действия мясорубки как технической системы

Глава 3. Мясорубка МИМ – 105М

3.1 Основные характеристики МИМ – 105М

3.2 Выбор основных конструктивных параметров мясорубок

3.3 Определение производительности мясорубок

3.4 Правила эксплуатации мясорубок

Заключение

Список литературы

Введение

Мясорубки предназначены для измельчения мяса и рыбы при приготовлении фарша из них. Все серии МИМ имеют принципиально одинаковое устройство, отличаются габаритами и некоторыми конструктивными частями. Состоят они из электропривода и самой мясорубки. Электропривод имеет электродвигатель и редуктор, который служит для снижения числа оборотов при передаче вращательного движения от электродвигателя к шнеку мясорубки. Корпус мясорубки имеет горизонтальный пустотелый цилиндр и вертикальную горловину. Внутри цилиндра на стенках имеются направляющие ребра. На горловину крепится загрузочное устройство. В состав режущего механизма входит неподвижная подрезная решетка с тремя заостренными с одной стороны и перемычками, два вращающихся крестовидных ножа. Для различной степени измельчения они комплектуются различными ножами и решетками. Устанавливается на рабочем месте. Все электрорежащее оборудование должно быть заземлено.

Рабочее место оператора должно быть оборудовано 3-х полюсной розеткой с заземлением. Не допускается работа оператора при снятом корпусе машины. Перед включением ККМ в сеть необходимо осмотреть вилку и шнур питания и убедиться в их исправности. Н допускается замена предохранителя при включенной ККМ. Запрещается работать с мокрыми руками. По окончании работы её отключают из сети.

Глава 1. Общее понятие о мясорубке как о технической системе

Мясорубка - кухонная универсальная машина – приспособление, что служит для режуще-механической обработки продуктов.

Мясорубка чрезвычайно удобна для приготовления самого широкого спектра блюд и активно применяется как в домашних условиях, так и в системе общественного питания.

Отличительная черта ручной мясорубки в том, что она крепится к доске стола. Действие мясорубки запускается путём механического вращения специальной ручки. Иногда к ручной мясорубке присоединяются жерновая кофейная мельница, шинковка, сбивалки.

В отличие от электрической, ручная мясорубка более неприхотлива и мобильна в использовании.

Потребность в данной технической системе – это краткое описание назначения технической системы и цель ее создания

П = (D G),

где D – действие системы

G – предмет обработки

Потребность в данной системе

ТС	D	G
Мясорубка	Рубка, измельчение, рез	Мясо, продукты

Основная функция мясорубки, как ее и назначение, является рубания (рез) мяса.

1.1 Конструктивная схема (эскиз) технической системы. Описания, назначения

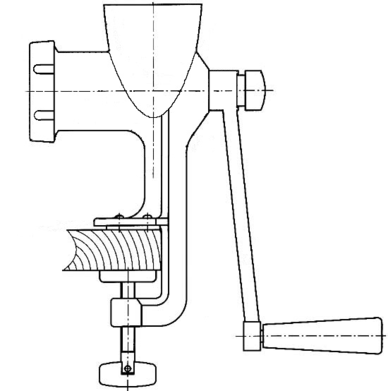

Рис. 1. Мясорубка. Простая схема

Таблица 1 -Устройство мясорубки

№ позиции	Элемент
1	Винт
2	Рукоятка
3	Опора
4	Винт
5	Втулка
6	Гайка нажимная
7	Нож
8	Решётка
9	Шнек
10	Корпус
11	Втулка шнека

Мясорубка состоит из следующих элементов:

Винт 1, который с помощью опоры 3 крепится к столу; рукоятки 2, закрепленной с помощью винта 4 со шнеком 9; последний вращается в тулке 5 и втулке шнека 11; на конце шнека 9 закреплены нож 7 и решетка 8, которые в свою очередь в месте со шнеком 9 фиксируются нажимной гайкой 6.

1.2 Разделение мясорубки как технической системы

Таблица 2 - Разделение технической системы

Обозначение элемента на эскизе	Наименование элемента
Е0	Нож
Е1	Шнек
Е2	Втулка шнека
Е3	Втулка
E4	Решетка
E5	Гайка нажимная
E6	Ручка
E7	Винт
E8	Опора
E9	Винт
E10	Корпус

Главным элементом технической системы является – нож. Его функция, как и функция всей технической системы, состоит в том, чтобы измельчать мясо, продукты.

С помощью вращения ручки 2 (рис 1 (б)), крутящий момент с помощью винта 4 и втулки шнека 11 и 5 передается на шнек 9, который в свою очередь создает продвижение продуктов, мяса, по корпусу 10 мясорубки. На шнеке зафиксирован нож 7, последний режет, рубит, измельчает мясо и выдавливает его через решетку 8 которая закреплена прижимной гайкой 6. Корпус 10 крепится за счет опоры 3 и винта 1.

1.3 Описания функций выполняемых каждым элементом, составление таблицы функций

Таблица 3 - Функций к эскизу (рис. 1 (б))

Элемент		Функция
Обозна-чение	Наименование	Обозна-чение	Наименование
E0	Нож	Ф0	предназначен для измельчения, рубки мяса и обработки других продуктов
E1	Шнек	Ф1	предназначен для проталкивания мяса и других продуктов.
E2	Втулка шнека	Ф2	предназначена для снижения сил трения возникающих при вращении шнека.
E3	Втулка	Ф3	предназначена для снижения сил трения возникающих при вращении шнека.
E4,V1	Решетка	Ф4	предназначена для выдавливания мяса и других продуктов определенной формы.
E5	Гайка нажимная	Ф5	служит фиксатором шнека, ножа и решетки.
E6	Ручка	Ф6	предназначена для вращения шнека, ножа.
E7	Винт	Ф7	является креплением рукоятки со шнеком.
E8	Опора	Ф8	служит для жесткого крепления мясорубки.
E9	Винт	Ф9	предназначен для крепления (к столу, доске и д.р.) а также удержания мясорубки.
E10,V2	Корпус	Ф10	является несущим элементом всей мясорубки.

1.4 Функциональная структура мясорубки

Определение объектов окружающей среды

Объекты окружающей среды для главных элементов, как правило, совпадают с объектами, на которые направлено действие технической системы, так и в данном случае объектом окружающей среды для мясорубки является рука человека и продукты питания подлежащие измельчению.

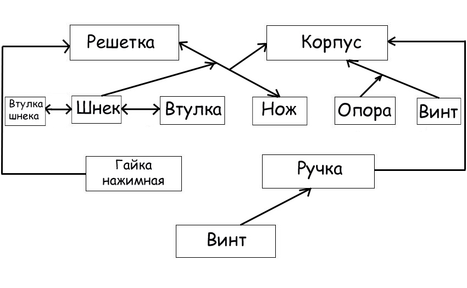

Построение конструктивной функциональной структуры

Рис. 3

Глава 2. Совершенствование действия мясорубки как технической системы

2.1 Основные недостатки существующих ручных мясорубок и их совершенствование

Основным недостатком ручной мясорубки является использование ручного труда человека, что приводит к быстрому уставанию руки человека и производству мясорубки.

Так как в ручной мясорубке используется ручной труд человека, то работа ее зависит непосредственно от человеческого труда. Т.е. вращение шнека и проталкивание мяса, продуктов и т.д. осуществляет человек. Такая модернизация облегчит работу человека, соответственно сократит время потраченное на перемалывание мяса и обработку его.

Данная техническая система может модернизироваться в верхней части корпуса мясорубки, путем установления прижимного механизма (крышки). Это позволит нам сократить время для обработки мяса и продуктов и соответственно облегчить труд человека.

Техническая система мясорубки (рис.2)состоит из: винта 1,который с помощью опоры 2 крепится к столу, рукоятки 2, закрепленной с помощью винта 4 со шнеком 9,последний вращается во втулке 5 и шнека 11, на конце шнека закреплены нож 7 и решетка 8, которые в свою очередь вращаются и затянуты нажимной гайкой 6. Нажимной механизм (крышка) 12 закреплен в верхней части мясорубки и способствует прижиму (придавливанию) мяса, продуктов и т.д.

Глава 3. Мясорубка МИМ – 105М

3.1 Основные характеристики МИМ – 105М

Рис 4. Мясорубка МИМ-105М

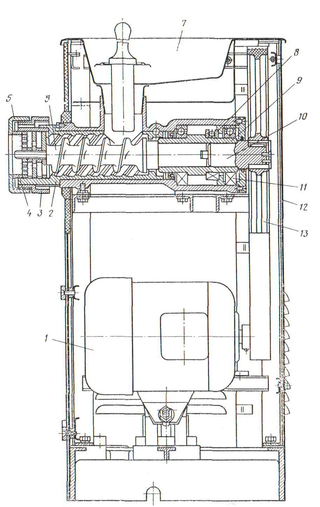

Мясорубка МИМ-105 Морубка (рис. 5) состоит из прямоугольного корпуса, рабочих инструментов, привода и станины. Внутри корпуса 12 закреплен электродвигатель 1. Вращение от электродвигателя через понижающую поликлиноре-менную передачу 13 передается валу 10 с втулкой 9, которая вращается в радиальных шарикоподшипниках 11. На втулке 9, для восприятия осевого усилия от шнека установлен упорный шарикоподшипник 8. Вал 10 приводит в движение шнек 6, который расположен внутри рабочей камеры 2. Предварительная затяжка ножей и решеток производится с помощью гайки 5 и упорного кольца 4. При этом гайка 5 навинчивается на неподвижную гайку 3. Окончательная затяжка осуществляется гайкой 3, имеющей для этой цели рычаг. Для удобства санитарной обработки рабочая камера и загрузочное устройство 7 выполнены съемными. Извлечение камеры вместе со шнеком и рабочими инструментами производится путем поворота рукоятки, расположенной снаружи корпуса машины. Машина устанавливается на полу.

Мясорубки МИМ-105 и МИМ-105М. Мясорубки — напольные, большой пpoизвoдительности. От приведенных ранее отличаются размерами. Приводной механизм мясорубки МИМ-105 состоит из электродвигателя, клиноременной передачи и одноступенчатого цилиндрического редуктора. Приводной механизм мясорубки МИМ-105М имеет только клиноременную передачу.
