1 Цель курсового проектирования
2 Задачи курсового проектирования
3 Расчетная часть курсового проектирования
1 Цель курсового проектирования
Целью курсового проекта является решение комплексной задачи, охватывающей основные разделы дисциплины «Цифровая электроника» и заключающейся в выполнении схемотехнического проектирования устройства, выполняющего заданные функции преобразования цифровой информации.
Объектом курсового проектирования являются синхронные пересчетные схемы.
2 Задачи курсового проектирования
В процессе работы над курсовым проектом должны быть рассмотрены и решены следующие задачи:
1) синтез структуры проектируемого устройства;
2) анализ сложности проектируемого устройства и выбор типа триггера, использование которого для реализации устройства позволяет минимизировать его сложность;
3) синтез триггерного устройства выбранного типа.
3 Расчетная часть курсового проектирования
Задача проектирования: спроектировать устройство, выполняющее функцию восьмиразрядного синхронного реверсивного сдвигающего регистра и синхронной реверсивной пересчетной схемы.
Таблица 1: Условные обозначения типов переходов переменной
| Значения в момент времени t | Значения в момент времени t+1 | Тип переходов
| Условные обозначения перехода |
| 0 | 0 | 0 | 0 |
| 0 | 1 | 0 |
|
| 1 | 0 | 1 |
|
| 1 | 1 | 1 | 1 |
0
Таблица 2: Описание реверсивного сдвигающего регистра
| № состояния | t | t+1 |
| ||||
| y |
|
|
|
| |||
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 2 | 0 | 0 | 0 | 1 | 1 |
| |
| 3 | 0 | 0 | 1 | 0 | 0 |
| |
| 4 | 0 | 0 | 1 | 1 | 1 | 1 | |
| 5 | 0 | 1 | 0 | 0 | 0 | 0 | |
| 6 | 0 | 1 | 0 | 1 | 1 |
| |
| 7 | 0 | 1 | 1 | 0 | 0 |
| |
| 8 | 0 | 1 | 1 | 1 | 1 | 1 | |
| 9 | 1 | 0 | 0 | 0 | 0 | 0 | |
| 10 | 1 | 0 | 0 | 1 | 0 | 0 | |
| 11 | 1 | 0 | 1 | 0 | 0 |
| |
| 12 | 1 | 0 | 1 | 1 | 0 |
| |
| 13 | 1 | 1 | 0 | 0 | 1 |
| |
| 14 | 1 | 1 | 0 | 1 | 1 |
| |
| 15 | 1 | 1 | 1 | 0 | 1 | 1 | |
| 16 | 1 | 1 | 1 | 1 | 1 | 1 | |
Карта Карно: - карта
| y
| 00 | 01 | 11 | 10 |
| 00 | 0 | 0 |
| 0 |
| 01 |
|
|
| 0 |
| 11 | 1 | 1 | 1 |
|
| 10 |
|
| 1 |
|
Таблица 3: Словарное описание триггеров D и JK – типов
| Q | D - триггер | JK - триггер |
| D | J K | |
| 0 | 0 | 0 X |
| 1 | 1 | X 0 |
|
| 1 | 1 X |
|
| 0 | X 1 |

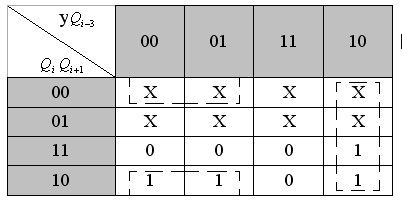

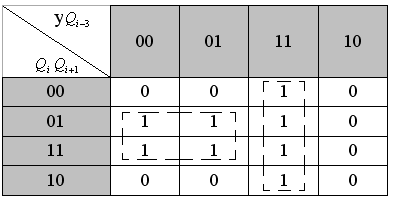

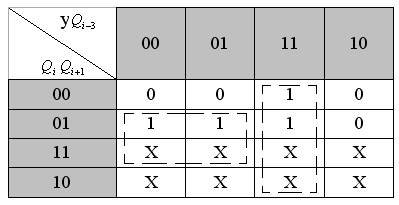

Карты Карно
- карта
- карта
- карта
После склеивания получаются следующие выражения:
=
+
=
+
= +
Если доказать, что + = 1, а, следовательно, =
, то при построении схемы управления достаточно разработать только схему для J входа, а на K вход подать инвертированный J сигнал с выхода этой схемы, что позволяет получить выигрыш в аппаратной реализации.
+ = + + + = ( + ) + ( + ) = 1
Преобразование в базис И-НЕ:
= + =
= + = (*)
Далее проводится оценка сложности комбинационной схемы управления (КСУ):
-
если в схеме используется прямой вход
-
если в схеме используется инверсный вход
S = (2 + 1) + (1 + 1) + (1 + 1) + (2 + 1) + (1 + 1) + (1 + 1) = 14
S = (2 + 1) + (1 + 1) + (1 + 1) = 7
Так как S > S , следовательно, целесообразно использование триггера D-типа.
Для построения схемы сдвигающего регистра, требуется определить выражения, отражающие логику формирования входных сигналов каждого разряда, учитывая кольцевую структуру регистра. Чтобы получить искомые выражения необходимо вместо индексов у переменных в формуле (*) подставить значения, соответствующие номерам разрядов от 1 до 8, при этом, если результат вычислений значения индекса окажется меньше или равен 0, то к результату следует прибавить число, указывающее количество разрядов в проектируемом кольцевом сдвигающем регистре; если результат окажется больше 8, то из него следует вычесть это число. Используя указанное правило, получим следующие выражения, описывающие логику формирования сигналов на входе JK-триггера каждого из 8-ми разрядов регистра:
=
=
=
=
=
=
=
=
=

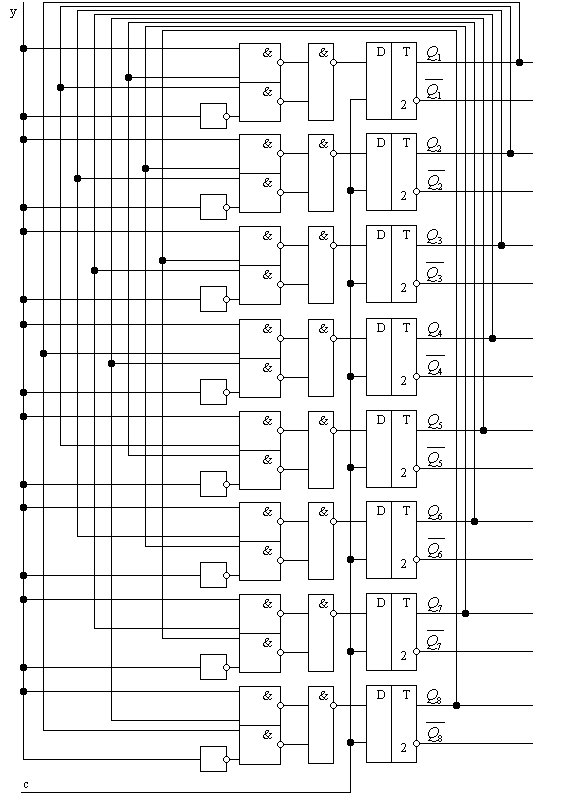

Проектирование триггерного устройства. Исходными данными для проектирования являются функция внешних переходов триггера и условия переключения его выходного сигнала по отношению к синхросигналу С.
Таблица 4: Таблица внешних переходов D триггера
| D |
|
|
|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 0 |
|
| 1 | 0 | 1 |
|
| 1 | 1 | 1 | 1 |
Описание работы триггера можно представить в виде таблицы внутренних состояний и переходов триггерного устройства.
Таблица 5: Таблица внутренних состояний и переходов триггерного устройства
| № состояния | Состояние сигналов CD | Q выхода | ||||
| 00 | 01 | 11 | 10 | |||
| 1 | (1) | 2 | - | 4 | 0 | |
| 2 | 1 | (2) | 3 | - | 0 | |
| 3 | - | 6 | (3) | - | 0 | |
| 4 | 1 | - | - | (4) | 0 | |
| 5 | (5) | 6 | - | 8 | 1 | |
| 6 | 5 | (6) | 7 | - | 1 | |
| 7 | - | 6 | (7) | - | 1 | |
| 8 | 1 | - | - | (8) | 1 | |
Количество внутренних состояний можно сократить, объединяя строки таблицы. В данном случае наиболее целесообразным является объединение строк (1, 2, 4), (3), (5, 6, 7), (8).
