Тема: Режимы работы источника электрической энергии
Цель: Изучить режимы работы электрической энергии, определить его внутреннее сопротивление, проанализировать соотношение между ЭДС и напряжением на его зажимах.
Порядок выполнения работы.
-
Собрать эл. цепь по схеме.

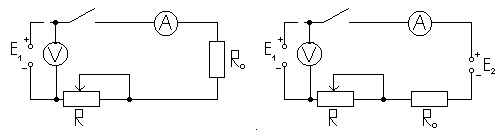

Рис 1.Схема источника E1 в генераторном режиме.
Рис 2.Схема источника E1 в режиме потребителя.
Таблица 1.- Приборы и оборудование.
| Наименование | Количество | Техническая характеристика |
| Исследуемый источник ЭДС, E1 | 1 | Источник постоянного тока, U=12В |
| Источник ЭДС, E2 | 1 | Источник постоянного тока, U=48В |
| Миллиамперметр | 1 | |
| Вольтметр | 1 | |
| Резисторы: | 2 | Ом |
-
Включить цепь. Измерить силу тока и напряжение на зажимах источника при 3-4 значениях сопротивления реостата. Результаты измерений записать в таблицу 1.
Таблица 1-Данные исследования источника в режиме генератора.
| Из опыта | Из расчёта | ||||||||
| E1 [B] | U [B] | I [A] | U0 [A] | R0 [A] | Pген.[Bm] | Pпотр[Bm] | P0[Bm] | η | |
| 12 | 1,3 | 1,3 | 10,66 | 8,2 | 15,6 | 1,69 | 13,86 | 0,11 | |
| 12 | 7,8 | 1,3 | 4,16 | 3,2 | 15,6 | 10,14 | 5,4 | 0,65 | |
| 12 | 3,9 | 1,3 | 8,06 | 6,2 | 15,6 | 5,07 | 10,48 | 0,33 | |
E1 =12B; I=1,3A;
Если R=1Ом:
U=IR=1,3·1=1,3B
Ом
Pген.=E1 I=12·1,3=15,6 Вт
Pпотр.=UI=1,3·1,3=1,69 Вт
P0=I 2R0=1,3 2·8,2=13,86 Вт
U0=IR0=1,3·8,2=10,66 B
Если R=6Ом:
U=IR=1,3·6=7,8 В
R0=3,2 Ом
Pпотр.=UI=7,8·1,3=10,14 Вт
P0=I 2R0=1,3 2·3,2=5,4 Вт
η = 0,65
U0=IR0=1,3·3,2=4,16 В
Если R=3Ом:
U=IR=1,3·3=3,9 В
R0=6,2 Ом
Pпотр.=UI=3,9·1,3=5,07 Вт
P0=I 2R0=1,3 2·6,2=10,48 Вт
η = 0,33
U0=IR0=1,3·6,2=8,06 В
Таблица 2-Данные исследования источника в режиме потребителя.
| Из опыта | Из расчёта | |||||
| E1 [B] | E2 [B] | U [B] | I [A] | U0 [B] | R0 [Oм] | |
| 12 | 48 | 1,3 | 1,3 | 34,7 | 26,7 | |
| 12 | 48 | 7,8 | 1,3 | 28,21 | 21,7 | |
| 12 | 48 | 3,9 | 1,3 | 32,11 | 24,7 | |
E1 =12 B; E2=48 B; I=1,3 A;
Если R=1Ом:
U=IR=1,3·1=1,3 B;
Ом
U0=IR0=1,3·26,7=34,7 В
Если R=6Ом:
U=IR=1,3·6=7,8 В
R0=21,7 Ом
U0=IR0=1,3·21,7=28,21 В
Если R=3Ом:
U=IR=1,3·3=3,9 В
R0=24,7 Ом
U0=IR0=1,3·24,7=32,11 В
Контрольные вопросы
1. Генератор, аккумуляторная батарея, генератор использует механическую и магнитную энергию, а аккумуляторная батарея–химическую.
2. Режим генератора и режим потребителя.
-
R→∞, I →0, U=E.
-
R→0, I →E/R+R0=E/R0+Rпр=Iк.з..
-
К зажимам источника подключить вольтметр.
-
Измерить ЭДС источника и напряжение во внешней цепи, а затем выполнить действие: U0=E-U.; R0=U0/I.
