Практическое занятие

Тема: «Демонстрация портативных средств защиты информации:

профессионально сканирующего приемника AR3000A,

детектора поля D 006, генератора шума ГШ-1000М»

Цель работы: Изучение технических характеристик и демонстрация работы профессионально сканирующего приемника AR3000A, детектора поля D 006, генератора шума ГШ-1000М.

Приборы и принадлежности: приемника AR3000A: блок питания, 12-вольтовый кабель для внешнего источника напряжения, штыревая телескопическая антенна; детектора поля D 006: антенна штатная, зарядное устройство; генератора шума ГШ-1000М: блок генератора с излучающей антенной, блок питания.

2. Профессионально сканирующий приемник AR3000A.

Теоретическая часть.

Сканирующий широкодиапазонный приемник AR3000А является сложным устройством, в котором используются последние достижения в электронной технологии и схемотехнике, а также одним из лучших мобильных сканирующих устройств на сегодняшний день.

С помощью AR3000А расширяются горизонты восприятия эфира. Диапазон принимаемых частот простирается от 100 кГц до 2036 МГц без пропусков. Приемник предлагает самый широкий на сегодняшний день на рынке диапазон частот от длинных, коротких, УКВ и далее вплоть до СВЧ в сочетании с превосходным исполнением и функциональной многосторонностью.

широкий диапазон приемника AR3000А обеспечивает прием сигналов с амплитудной (АМ), узкополосной (NFM) и широкополосной (WFM) частотной модуляцией. Кроме указанных типов принимаются сигналы с амплитудной однополосной модуляцией (SSB) в режиме приема верхней боковой полосы (USB) и нижней боковой полосы (LSB), а также телеграфных сигналов (CW).

Режим SSB специально используется многими службами на коротких волнах (включая любителей, морскую, воздушную службы) для расширения возможности их трансиверов. Его включение в AR3000А является положительным моментом.

Высокий уровень исполнения высокочастотной части достигнут благодаря 13 полосовым фильтрам перед арсенидгаллиевыми усилителями в отличие от других приемников, где больше полагаются на полосовые усилители. Это позволяет иметь высокую чувствительность во всем диапазоне частот в сочетании с широким динамическим диапазоном и отсутствием интермодуляции. По основным параметрам, таким как чувствительность, избирательность и диапазон приема, AR3000А находится на одной ступени со значительно более дорогими моделями (например, ICOM IC-R9000). Несомненна надежность конструкции, выполненная на металлическом шасси. Расположение кнопок управления, ручек настройки, размеры жидкокристаллического индикатора – все сделано для удобства управления.

Дискрет перестройки (шаг настройки) выбирается в диапазоне от ультрамалого 50-и герцового шага для SSB и CW и до 999.95 килогерцового (кратно 50 Гц) для телевизионного диапазона и Band-2. Две кнопки на передней панели: 10 и «Slow »(5) позволяют соответственно увеличить (в 10 раз) или уменьшить (в 5 раз) шаг простым нажатием, что делает работу разнообразной и комфортной. Ручка «свободного сканирования» (ручка настройки) создаёт лучшие условия для пользователя, особенно на SSB.

Крупный жидкокристаллический индикатор расположен под удобным для наблюдения углом и отражает информацию о частоте, канале памяти, режимах поиска/сканирования , мощности принимаемого сигнала, включении/выключении аттенюатора, перебора каналов памяти и дополнительных функциях. На дисплее отображается время таймера, позволяющего точно определить время перехвата, включать и выключать приемник в установленное время. Для работы в условиях недостаточной освещенности предусмотрена подсветка индикатора.

400 каналов памяти разбиты на 4 банка по 100 каналов в каждом. Каждый канал содержит: частоту, состояние ВЧ-аттенюатора, позволяет зафиксировать частоту или ее отсутствие, шаг перестройки. Первый канал каждого банка может использоваться как канал приоритета и, таким образом, обеспечивается 4 канала приоритета в целом. Вся информация, содержащаяся в памяти, а также информация о диапазонах сканирования поддерживаются внутренним встроенным литиевым источником.

Все четыре банка спроектированы так, что каждый из них можно запрограммировать для работы в любой точке частотного диапазона приемника. Для целей поиска 100 частот можно исключить из прослушивания, чтобы приемник не останавливался на нежелательных или на постоянно присутствующих частотах. Улучшенный программный захват частоты сигнала и различные функции паузы реализованы в режимах поиска, сканирования, приоритета канала, отсюда высокая разносторонность приемника.

Прибор оборудован энергонезависимой памятью. Вся информация, находящаяся в ней, остается без изменений даже при выключении питания благодаря встроенной литиевой батареи.

Скорость поиска и сканирования максимально возможная - 50 переключений в секунду, хотя типичная 30 переключений в секунду.

Приемник позволяет осуществлять программируемое сканирование с задержкой до пропадания сигнала и паузой, время которой составляет от 1 до 60 с и задается пользователем.

Порт RS232С позволяет осуществлять полное дистанционное управление с компьютера основными функциями приемника, подключаться к большинству компьютеров (с соответствующим программным обеспечением). Контролируемыми параметрами являются: частота, режим приема, шаг настройки, запись/считывание из памяти, уровень сигнала, ВЧ-аттенюатор, выбор банка памяти и т.д. Переключение в режим дистанционного управления производится при помощи переключателя на задней панели прибора: клавиатура/ RS232С.

Технические характеристики сканирующего приемника AR3000А приведены в таблице:

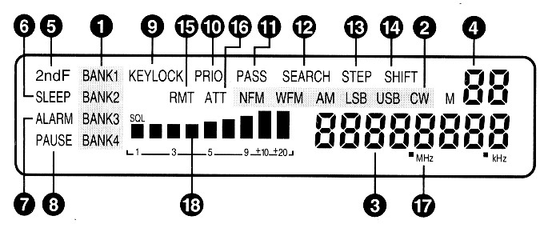

Описание дисплея (управление и функции):

1. BANK(1,2,3,4) индикатор банка памяти.

2. NFM, WFM, AM, LSB, USB, CW индикатор режима приема.

3. Индикатор частоты.

4. Индикатор памяти.

5. Индикатор вторичных функций.

6. SLEEP индикатор автоматического выключения.

7. ALARM индикатор автоматического включения.

8. PAUSE индикатор паузы.

9. KEYLOCK индикатор отключения клавиатуры.

10. PRIO индикатор приоритета.

11. PASS индикатор пропуска частоты.

12. SEARCH индикатор режима поиска.

13. STEP индикатор шага.

14. SHIFT индикатор расстройки.

15. RMT индикатор режима дистанционного управления.

16. ATT индикатор вкл/выкл аттенюатора.

17. Индикатор скорости перестройки.

18. Индикатор уровня сигнала.

Практическая часть

Работа с приемником (основные операции):

1. Подсоединить соответствующую антенну к баянетному разъему на задней панели.

2. Подсоедините к приемнику нужный источник питания, используя либо данный блок питания, либо 12-ти вольтовой кабель. Никогда не подключайте приемник прямо в сеть!

3. После включения установите уровень громкости в положение «10», ручку бесшумной настройки в положение 12 и убедитесь, что переключатель дистанционного управления в положении (OFF).

4. Включите питание. Убедитесь, что ни один из указанных символов KEYLOCK, RMT, PAUSE не появился на ЖКИ-дисплее при первом включении.

Уберите эти символы с дисплея при их появлении как указано выше.

После указанной процедуры приемник готов к вводу частоты и режима приема.

Действия в каждом отдельном режиме приема.

Режим ввода.

В этом режиме можно выбрать частоту для немедленного прослушивания, ввод частоты произойдет после нажатия кнопки (DIAL). Выбор частоты приема можно осуществить с помощью десятичных кнопок, кнопок (UP/DOWN) или ручки настройки.

Прямой ввод с помощью кнопок:

Пример 1.

Ввести частоту “Radio 1” на средних волнах 1089 кГц, режим АМ.

1. Нажать (DIAL).

2. Нажать (MODE).

Нажать (UP/DOWN) или вращать ручку настройки пока не появится АМ на дисплее. Для ввода нажать (ENTER). Помните (ENTER) нажимается для завершения последовательности действий.

1. Нажать (STEP), (9), затем (ENTER).

Т.к. станции на средних волнах расположены через 9 кГц, то в дальнейшем эта установка позволит правильно настраиваться с помощью ручки настройки. Если Вы хотите слушать только частоту 1089 кГц, то можете проигнорировать эти действия.

1. Нажмите (1), (.), (0), (8), (9) затем (ENTER).

Приемник сейчас настроен точно на 1089 кГц, режим АМ.
